Что такое картплоттер

Что такое картплоттер

О картплоттере.

Что такое картплоттер? Картплоттер – это МФД (многофункциональный дисплей) с возможностью отображения картографической информации, имеющий встроенный (либо внешний) модуль GPS, разъем для хранилища картографической информации (картографический картридж) и вычислительный блок, позволяющий устройству выполнять множество функций. Основное назначение картплоттеров – это отображение положения судна на карте, сохранение пройденного пути и сохранение путевых точек. Очень удобное устройство для использования как на море так и на реках, так как эффективно заменяет бумажные карты и имеет множество полезных навигационных функций для обеспечения безопасности плавания.

Различаются картплоттеры в первую очередь по типу используемой в них картографии:

  • С-МАР C-Map поддерживает оборудование таких производителей, как Seiwa, Standard Horizon,Cobra, Samyung и т.д.
  • Navionics. Разрабатывает и изготавливает электронные карты для морских прибрежных районов, внутренних озер и рек, а также для использования в воздухе. Карты navionics использует большинство производителей навигационного оборудования, такие как:Raymarine, Lowrance, Simrad и другие.
  • Единичные производители навигационного оборудования предлагают адаптировать оборудование под любой тип картографии, на пример такие как Furuno.

Далее идет различие по техническому исполнению. Производители выпускают:

Каждый из вариантов исполнения выполняет ряд встроенных функций, кроме последнего. Навигационные комплексы предполагают подключения всевозможного дополнительного навигационного оборудования, объединение оборудования в сеть и централизованного управления ею.

Так же еще немаловажным различием картплоттеров является диагональ дисплея. Компактные картплоттеры с диагональю экрана 4"-6" будут удобны в использовании на маломерных судах (катерах, небольших прогулочных яхтах), картплоттеры с большими экранами – от 13" и более будут уместнее на больших морских и речных судах.

Существует различие по типу управления дисплеем: производятся картплоттеры с сенсорными управлением, либо с кнопочным управлением, либо с совмещенным.

Основной функционал

  • Главное назначение картплоттера на судне – это отображение навигационных карт и наложение положения судна на карту. Кроме того, на дисплее отображаются сведения о глубинах и мелях, навигационных опасностях, названия портов, заливов и островов. В картплоттерах с расширенным функционалом ко всему перечисленному добавляется подробная информация о портах (местоположение и контакты банков, больниц, ресторанов, гостиниц, названия причалов, основные автодороги), информация о приливах и отливах.
  • Все картплоттеры записывают пройденный судном путь. Запись ведется в виде точек, причем у каждой модели число этих точек свое и оно ограничено. Поэтому чем длиннее пройденный путь, тем больше расстояние между точками. Так же записывается пройденное расстояние, время пути и дату нахождения в каждой определенной точке.
  • В современных картплоттерах реализована функция расчета маршрута от заданной точки старта до точки финиша, с учетом информации о судне и о акватории;
  • Отслеживание не выхода судна за линию XTE;
  • Кнопка MOB (Человек за бортом). Одним нажатием кнопки картплоттер запоминает координаты точки упавшего за борт человека на карте.
  • Кнопка «Возврат к судну». При нажатии на кнопку выводится участок карты в центре которого находится ваше судно.
  • Прибор выводит предупреждения о приближении установленной путевой точки, приближении навигационной опасности или мели.

Картплоттер, совмещенный с эхолотом, считывает значения глубин и отображает их одновременно с картой на экране в графической, либо в цифровой форме. Так же этот вид картплоттеров выполняет функции эхолота и его дисплей разделяется на несколько частей: в одной отображаются данные, полученные с эхолота, в другой карта. Такие приборы удобны для использования на рыболовецких суднах, они позволяют одновременно отслеживать положение судна и получать информацию о глубинах, подводных опасностях и о косяках рыб.

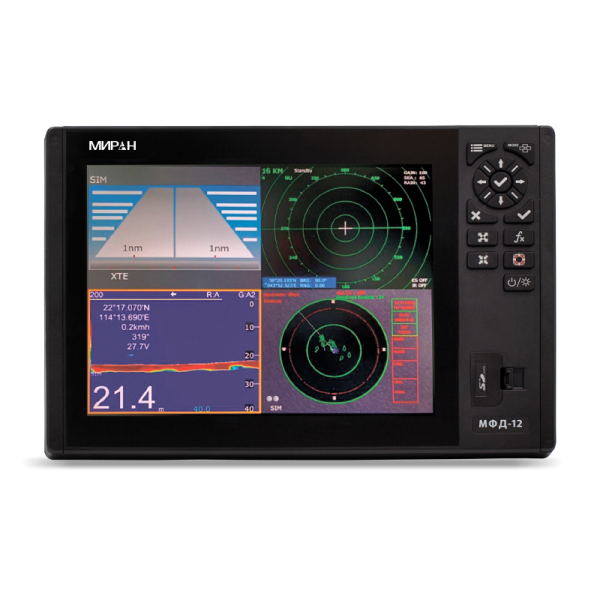

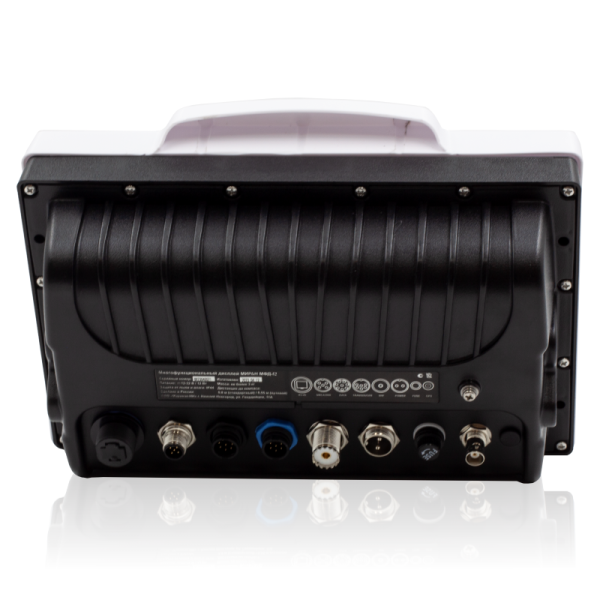

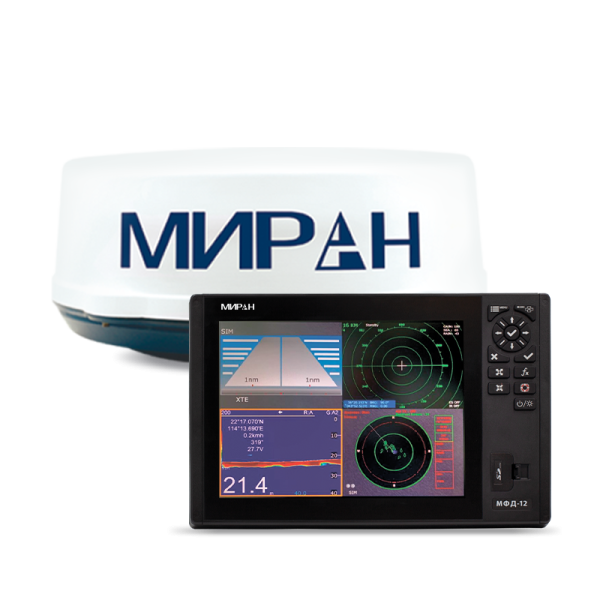

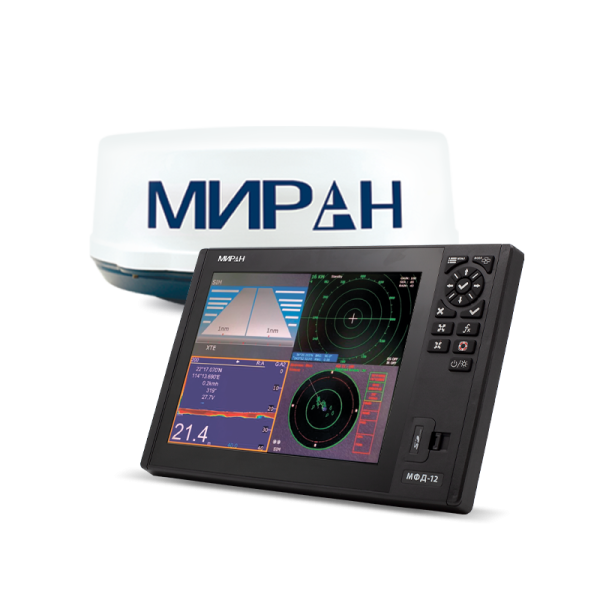

Картплоттер, совмещенный с РЛС, кроме базовых функций выполняет функции радара, такие как отслеживание береговой линии и слежение за надводными объектами. Как пример такого вида оборудования можно рассмотреть Furuno M-1934C.

Навигационные комплексы имеют самые большие возможности из всех видов картплоттеров. По сети NMEA 0183 и NMEA 2000 к блоку процессора может подключаться всевозможное навигационное оборудование и одновременно с картографической информацией на экране будут отражаться: данные о глубинах (при подключении модуля эхолота), отображение радиолокационных эхосигналов (при подключении радиолокационных антенн) и различные индикаторы. Так же есть возможность подключения USB устройств, видеонаблюдения, мониторинг двигателя, подключения систем АИС. Simrad NSO является ярким представителем этого вида картплоттеров.

Картплоттеров огромное множество, что позволяет подобрать прибор для любого судна: будь то прогулочная яхта или большое грузовое судно.

Подробнее о картплоттерах и многофункциональных дисплеях можно прочитать в нашем обзоре "Оборудование для катеров".
