Морской радар JRC JMR-9200 / 7200 с сертификатом РМРС

Новая серия морских радаров JRC на складе Маринэк

РЛС JRC JMR-9200/7200 для российских судов с монтажом и пусконаладкой

Морской радар JRC JMR-9200, а также модель JMR-7200, поставлены в Россию, сертифицированы Морским Регистром и полностью готовы для установки на российских судах, поднадзорных РМРС. Компания Маринэк предлагает специальные цены на РЛС JRC JMR представленных серий, а также весь спектр услуг по оснащению судов данным оборудованием.

Маринэк является мастер-дистрибьютором JRC, готовит инженеров для работы с устройствами и системами JRC, проводит квалификационные обучения, выдает соответствующие сертификаты, дающие право производить судовые работы по монтажу и пусконаладке навигационного оборудования.

JRC JMR-9200 / 7200 Морской радар

Радар обеспечивает высокую производительность, предлагает пользователям обновленный функционал в максимально удобной форме:

  • Соответствие последним стандартам производительности IMO с сертификацией MED
  • Интуитивно понятный и простой в использовании высокопроизводительный дисплей, отражающий актуальные запросы отрасли
  • Первая в мире сертифицированная MED 8-футовая твердотельная антенна сканера S-диапазона
  • Использование оригинального высокоскоростного процессора JRC для значительного повышения производительности обнаружения целей
  • Поставляется с лицензией на программное обеспечение, позволяющей расширение, адаптацию к эксплуатационным требованиям для широкого спектра дополнительных функций

Особенности морских радаров JRC JMR-9200/7200

JMR-9200/7200 - это сертифицированный морской радар, оснащенный 26-дюймовым ЖК-дисплеем диагональю 19 дюймов и отвечающий последним стандартам производительности IMO. Дисплей предлагает новый пользовательский интерфейс с меню на основе значков для предоставления новейших функций в удобной для пользователя форме.

Сложный пользовательский интерфейс

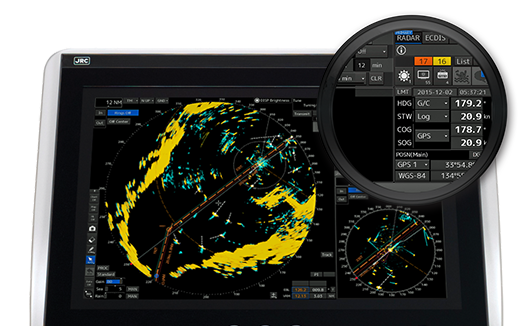

Интерфейс морского радара JRC JMR-9200 / 7200

Серия JMR-9200/7200 включает в себя новый пользовательский интерфейс (названный jGUI) c интуитивно понятной, простой в использовании системой меню, основанной на отображении значков. Этот интерфейс всегда отображает важные данные в фиксированных положениях на экране, в то время как отображение меню на основе значков предлагает пользователям мгновенный доступ ко всем важным функциям. Кроме того, информация о целях и сигналы АИС отображаются во всплывающих окнах при наведении курсора мыши на цель, отображая их для считывания одним взглядом.

Простой в использовании операционный блок

Недавно разработанный трекбол поддерживает всю работу оборудования. Пользователи будут предупреждены сигналами тревоги от операционного блока и изменениями цвета на дисплее в ситуациях, требующих внимания. Радар оснащен специальными функциональными кнопками и ручками управления, аналогичными обычным моделям. Кроме того, радар будет работать так же, как и обычные модели, при подключении дополнительного операционного блока, включающего в себя полную клавиатуру.

JRC трекбол JRC клавиатура

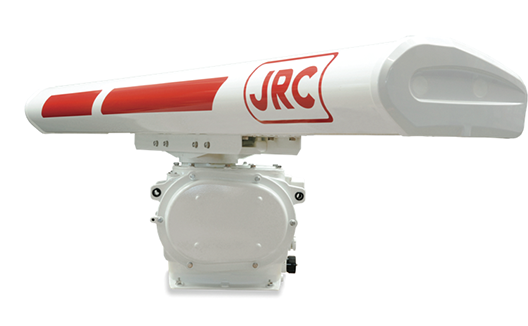

Радарная антенна JRC JMR-9200 / 7200

Сертифицированный MED 8-футовый твердотельный сканер S-диапазона

Новый радар S-диапазона является первой в мире сертифицированной MED компактной и легкой моделью с 8-футовой твердотельной антенной сканера после модели JRC с аналогичной 12-футовой твердотельной антенной. Модели морских радаров JRC серии 8 футов включают в себя первую твердотельную антенну сканера, которая вращается со скоростью до 48 оборотов в минуту. Эта модель, использующая антенну сканера весом 90 кг, подходит для высокоскоростных судов, которым необходимо быстро улавливать изменения ситуации.

Новый процессор JRC обеспечивает расширенное удобство использования

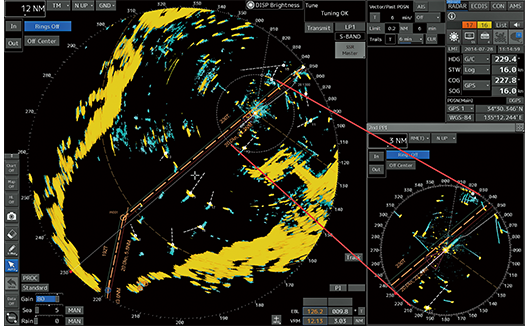

Дисплей JRC JMR-9200 / 7200

Серия JMR-9200/7200 включает в себя недавно разработанный высокоскоростной процессор JRC. Выдающиеся возможности обработки информации позволили добиться оптимальной обработки сигналов в зависимости от расстояния до своего судна. Это значительно улучшило характеристики обнаружения целей радаром в условиях ближнего волнения (отражение от волн). С помощью функции слежения за целью (TT) радара, непрерывно работающего в фоновом режиме, вектор движения целевого объекта и числовая информация об объекте могут отображаться сразу после того, как пользователь получит цель.

Кроме того, серия JMR-9200 с экраном диагональю 26 дюймов позволяет использовать индикатор положения второго плана (PPI) в дополнение к основному PPI. При отображении двух PPI можно различать параметры диапазона и смещения от центра, позволяя второму PPI развернуть частичное изображение вокруг своего судна, отображаемого в главном PPI, и одновременно контролировать область снаружи, отображаемую на главном PPI.

Унаследованные уникальные функции радара

JRC Constaview

Серия JMR-9200/7200 включает в себя уникальные характеристики радаров JRC, которые приобрели высокую репутацию в течение последнего десятилетия.

Constaview (функция head-up в реальном времени)

Запатентованная функция Constaview реализуется за счет использования двух встроенных высокоскоростных процессоров. Вся информация, собранная радаром, полностью обрабатывается в течение нескольких миллисекунд перед отображением, создавая плавное вращение изображения. Даже при изменении режима азимута радиолокационная картинка отображается без каких-либо задержек, вызванных вращением сканера.

TEF (функция улучшения цели)

JRC TEFРазработанный исключительно JRC функционал TEF позволяет увеличить размер цели относительно реального размера. TEF работает путем добавления пикселей к целям, отображаемым на радиолокационном изображении, и позволяет значительно повысить степень различения целей. Сложная обработка приводит к пропорциональному улучшению, когда относительное улучшение меньших целей больше, чем применяется к более крупным целям.

Твердотельная антенна сканера (S-диапазон)

Для новой серии радаров были подготовлены три твердотельные модели сканирующих антенн S-диапазона (включая модель высокоскоростного вращения) с двумя типами излучателей (т. е. 8-и 12-футовые излучатели). Каждая модель включает встроенный монитор производительности и имеет сертификат MED. Твердотельная антенна сканера имеет следующие преимущества:

  • Никакого предварительного нагрева или настройки не требуется

    Никакого предварительного нагрева или настройки не требуется. Стабильное изображение будет получено сразу после включения питания.

  • Встроенный доплеровский фильтр четко извлекает целевые объекты

    Обычные магнетронные радары испытывают трудности с использованием доплеровских фильтров. Новый метод цифровой обработки сигналов позволил повысить эффективность обнаружения целей в помехах.

  • Ненужная замена магнетрона

    Радар получил высоконадежную твердотельную схему излучателя, что исключает периодическую замену магнетронов и приводит к снижению затрат на техническое обслуживание.

Функциональное расширение JRC JMR-9200 и настройка

JRC дисплей с опциямиФункциональное расширение

Оборудование включает в себя множество дополнительных функций, которые будут доступны с добавлением лицензий на программное обеспечение. Лицензии на программное обеспечение могут быть добавлены до или после ввода радара в эксплуатацию. Таким образом, радар может быть настроен в соответствии с фактическими условиями эксплуатации.

Дополнительные функции

  • Функция диаграммы радара (требуется разрешение ЭКНИС и ENC)
  • Расширение для отображения целей АИС (500 → 1000)
  • Функция волнового анализа

JRC волновой анализВолновой анализ поддерживает безопасные и экономичные рейсы

Сигналы отражения от морской поверхности, полученные вокруг своего судна радаром X-диапазона, анализируются для отображения информации о высоте волны, направлении волны, длине волны и цикле волн наряду со спектральными изображениями (доступно только для JMR-9200). Судно может взять курс на основе информации, полученной в результате анализа волн, что позволяет обеспечить безопасность членов экипажа и груза при одновременной экономии расхода топлива.

Дистанционное управление УКВ с помощью радара

Радар предлагает функцию дистанционного управления УКВ (поддерживается JHS-800S). Это можно использовать для настройки каналов на УКВ-устройстве или для выполнения вызовов DSC с использованием целей АИС на экране PPI радара. Такие функции, как беспроводной динамик (опция JHS-800S) позволяют общаться с другими судами даже вдали от УКВ-оборудования.

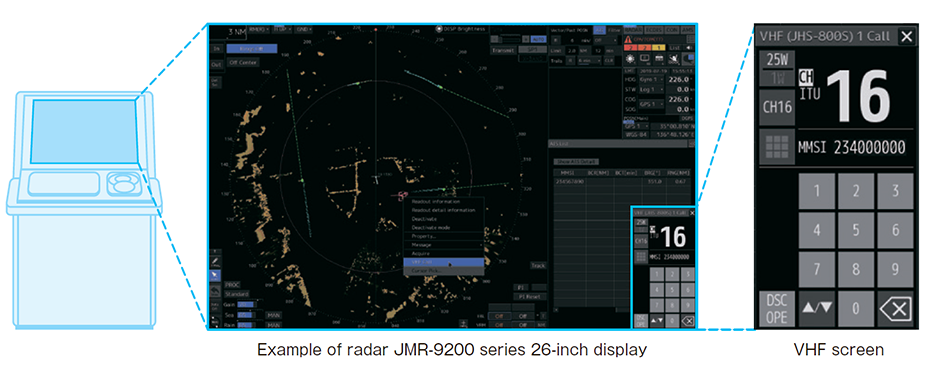

JRC пример радара 26 дюймов и экран VHF

Дисплей зоны блокировки спутниковой передачи

JRC transmission blocking area display Отображение зоны блокировки спутниковой передачи является опцией, обратитесь к представителю JRC.

Во время связи между оборудованием JRC INMARSAT FBB или INMARSAT GX (поддерживается JUE-251/501 и JUE-60G) оборудование серии JMR-9200/7200 может отображать уровни приема спутниковых антенн, условия блокировки и приостановку передачи (поддерживается только JUE-60GX).

Обмен данными датчиков

Центральный блок управления снабжен минимально необходимыми внешними интерфейсами, предусмотренными судовым оборудованием. Директивы (MED) и другие данные датчиков принимаются через мостовую сеть (LAN) от интерфейсных схем. Интерфейсные схемы предназначены для совместного использования несколькими навигационными устройствами нового типа, и каждый тип интерфейсной схемы может быть объединен и выбран в соответствии с форматом сигнала и количеством соединений.

JRC Interface circuite

JRC Block diagramКомплект в коробке:

  • Центральный блок управления
  • Блок питания
  • Блок индикации
  • Блок управления трекболом
  • Антенна сканера
  • Приемопередатчик (в случае антенны из трех блоков)

Опции:

  • Блок управления клавиатурой
  • Переключатель локальной сети датчика
  • Распределительная коробка
  • Схема последовательного интерфейса локальной сети
  • Аналоговая опционная схема
  • Схемы интерфейса гироскопа
  • Схема интерфейса радара
  • Клеммная колодка реле
  • Комплект для крепления блока дисплея
  • Монитор производительности (применяется к некоторым антеннам сканера)
  • Интерсвитч (4 ch/8 ch)

Размеры и масса оборудования JRC

Размеры и масса оборудования JRC
Размеры и масса радарных антенн JRC

Характеристики оборудования JRC

Характеристики оборудования JRC
