Исходя из потребностей Заказчика, типа и размера судна и других параметров, подбирается оптимальная конфигурация системы. ТСОН МИРАН® может состоять из следующих компонентов:
1. Аналоговые камеры и видеорегистраторы:
- Камера МИРАН® ИВМ-301
- Камера МИРАН® ИВМ-401
- Камера МИРАН® ИВМ-401К
- Камера МИРАН® ИВМ-501
- Камера МИРАН® ИВМ-501М
- Камера МИРАН® ИВМ-601
- Камера МИРАН® ИВМ-602
- Камера МИРАН® ИВМ-711
- Видеорегистратор МИРАН® ИВМ-8004
- Видеорегистратор МИРАН® ИВМ-8008
- Видеорегистратор МИРАН® ИВМ-8016
- Видеорегистратор МИРАН® ИВМ-8024
- Видеорегистратор МИРАН® ИВМ-8032
2. Цифровые IP-камеры и видеорегистраторы:
- Камера МИРАН® ИВМС-401
- Камера МИРАН® ИВМС-501
- Камера МИРАН® ИВМС-601
- Камера МИРАН® ИВМС-701
- Видеорегистратор МИРАН® ИВМС-8004
- Видеорегистратор МИРАН® ИВМС-8008
- Видеорегистратор МИРАН® ИВМС-8016
- Видеорегистратор МИРАН® ИВМС-8032
3. ЖК-мониторы:
- ЖК-монитор МИРАН® ИВМ-10ЖК
- ЖК-монитор МИРАН® ИВМ-12ЖК
- ЖК-монитор МИРАН® ИВМ-17ЖК
- ЖК-монитор МИРАН® ИВМ-19ЖК
- ЖК-монитор МИРАН® ИВМ-22ЖК
4. Дополнительное оборудование:
- Пульт управления МИРАН® ИВМ-КВ-СТ
- Коммутатор сетевой МИРАН® ИВК-16
- Внутренний жесткий диск HDD1Tb
- Внутренний жесткий диск HDD2Tb
- Внутренний жесткий диск HDD4Tb
- Твердотельный жесткий диск SSD500
- Твердотельный жесткий диск SSD1000
- Коаксиальный кабель РК75
- Кабель силовой КМПВЭ
- Блок сигнализации МИРАН® БС05
- Витая пара
5. Блоки питания:
Телевизионная система охранного наблюдения
ТСОН МИРАН - телевизионная система охранного наблюдения от компании «Маринэк» предназначена для использования в качестве технического средства обеспечения транспортной безопасности на транспортных объектах, в соответствии с требованиями постановления Правительства №969.
ТСОН МИРАН имеет сертификаты Российского Морского Регистра Судоходства (РМРС), Российского Классификационного Общества (РРР), которые позволяют использовать модификации телевизионной системы для обеспечения транспортной безопасности на плавучих объектах морского, либо речного назначения.
Система видеонаблюдения позволяет оперативно контролировать определенные зоны наблюдения, обеспечивает возможность автоматической записи и хранения видео- и аудио- информации для ее последующего просмотра и анализа. ТСОН МИРАН позволяет повысить безопасность на объекте, проводить регулярный анализ действий на осматриваемой территории. Оборудование предусматривает использование 8-,16-, 24-, 32-канальных видеорегистраторов совместно с корпусными, купольными камерами.
Сферы применения ТСОН МИРАН
– Судоходство. Судовая телевизионная система охранного наблюдения (ТСОН) позволяет обеспечивать безопасность на морских и речных объектах с помощью дистанционного визуального контроля.
– Умные города. ТСОН МИРАН может применяться в развитии инфраструктуры системы управления транспортом, системы безопасности и др.
– Энергетика. ТСОН может использоваться в управлении энергетическими сетями, улучшая их эффективность и надежность.
Данные сферы демонстрируют многообразие, широту и эффективность применения ТСОН МИРАН. Специалисты компании «Маринэк» подготовят необходимый функционал и комплектацию системы охранного наблюдения, исходя из Ваших целей и бюджета.
Причины купить ТСОН МИРАН
– Соответствие ПП №969 МВД РФ.
– Одобрение для поднадзорных РРР, РМРС судов.
– Гибкая комплектация.
– Опциональная аудиозапись.
– Высокая надежность.
Свяжитесь с менеджерами компании "Маринэк" прямо сейчас, чтобы получить выгодные предложения по ТСОН МИРАН.
|
Общие характеристики ИВМС-401
|
|
|
Габариты
|
100*100*90 |
|
Матрица
|
1/2.9" Sony IMX323 CMOS |
|
Разрешение
|
от 2 МП, 25/30 кадров в секунду |
|
Степень защиты корпуса
|
IP68 |
|
Питание
|
DC12V/PoE |
|
Общие характеристики ИВМ-401
|
|
|
Габариты, мм
|
100*100*90 |
|
Матрица
|
1/2.8" SonyCMOS |
|
Матрица
|
1/2.8" SonyCMOS |
|
Разрешение
|
от 2 МП, 25/30 кадров в секунду |
|
Степень защиты корпуса
|
IP68 |
|
Питание
|
DC12V |
|
Общие характеристики ИВМ-501
|
|
|
Габариты, мм
|
262*92*92 |
|
Матрица
|
1/2.8" SonyCMOS |
|
Разрешение
|
от 2МП, 25/30 кадров в секунду |
|
Степень защиты корпуса
|
IP68 |
|
Питание
|
DC12V |
|
Общие характеристики ИВМС-501
|
|
|
Габариты, мм
|
262*73*75 |
|
Матрица
|
1/2.9" Sony IMX323 CMOS |
|
Разрешение
|
от 2 МП, 25/30 кадров в секунду |
|
Степень защиты корпуса
|
IP68 |
|
Сетевые интерфейсы
|
1-RJ45 |
|
Общие характеристики ИВМ-8004
|
|
|
Габариты, мм
|
300*209*47 |
|
Видеовыходы
|
HDMI (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080, 2560*1440, 3840*2160) VGA (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080) BNC (704*576) |
|
Отображаемое разрешение каналов
|
Аналоговые камеры: 5 МП 25к/с; 4 МП 30к/с; 1080p/720p 25(PAL)/30(NTSC) к/с IP-камеры: 1/2МП 30к/с (при разрешении более 2МП отображается подпоток) |
|
Степень защиты корпуса
|
IP44 |
|
Рабочая температура
|
от -15°С до +70°С |
|
Общие характеристики ИВМ-8008
|
|
|
Габариты, мм
|
378*320*48 |
|
Отображаемое разрешение каналов
|
Аналоговые камеры: 5 МП 25к/с; 4 МП 30к/с; 1080p/720p 25(PAL)/30(NTSC) к/с IP-камеры: 2/1МП 30к/с (при разрешении более 2МП отображается подпоток) |
|
Видеовыходы
|
HDMI (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080, 2560*1440, 3840*2160) VGA (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080) BNC (704*576) |
|
Защита корпуса
|
IP44 |
|
Рабочая температура
|
от -15°С до +70°С |
|
Общие характеристики ИВМС-8004
|
|
|
Габариты, мм
|
440*278*87 |
|
Отображаемое разрешение каналов
|
4K 30к/с: 1 канала в реальном времени; 5МП/4MP/3MP/2MP 25к/с: 4 канала в реальном времени; 2МП 30 к/с: 4 канала в реальном времени |
|
Видеовыходы
|
1 HDMI (до 4K), 1 VGA |
|
Степень защиты корпуса
|
IP44 |
|
Рабочая температура
|
от -15°С до +70°С |
|
Общие характеристики ИВМС-8008
|
|
|
Габариты, мм
|
440*278*87 |
|
Воспроизведение
|
4К/5МП 30к/с: 1 канал; 4МП 30к/с: 2 канала; 3MP 25к/с: 4 канала; 2МП 30к/с: 4 канала; 720р 30к/с: 8 каналов |
|
Видеовыходы
|
1 HDMI (до 4K), 1 VGA |
|
Степень защиты корпуса
|
IP44 |
|
Рабочая температура
|
от -15°С до +70°С |
|
Общие характеристики ИВМ-10ЖК
|
|
|
Диагональ
|
10.4″ |
|
Разрешение
|
1024*768 |
|
Активная область (мм)
|
211(W)×158(H) |
|
Степень защиты корпуса
|
Степень защиты корпуса |
|
Энергопотребление
|
≦15W |
|
Общие характеристики ИВМ-12ЖК
|
|
|
Диагональ
|
12.1″ |
|
Активная область (мм)
|
246(W)×184(H) |
|
Разрешение
|
1024×768 |
|
Энергопотребление
|
≦15W |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-15ЖК
|
|
|
Диагональ
|
15″ |
|
Активная область (мм)
|
306(W)×230(H) |
|
Разрешение
|
1280×1024 |
|
Энергопотребление
|
≦20W |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-17ЖК
|
|
|
Диагональ
|
17″ |
|
Активная область (мм)
|
337.92(W)×270.336(H) |
|
Разрешение
|
1280×1024 |
|
Энергопотребление
|
≦20W |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-19ЖК
|
|
|
Диагональ
|
19″ |
|
Активная область (мм)
|
376.32(W)×301.056(H) |
|
Разрешение
|
1280×1024 |
|
Энергопотребление
|
≦20W |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-22ЖК
|
|
|
Диагональ
|
21,5″ |
|
Активная область (мм)
|
476.64(W)×268.11(H) |
|
Разрешение
|
1920×1080 |
|
Энергопотребление
|
≦28W |
|
Степень защиты корпуса
|
IP44 |
* - Обращаем внимание, что группа компаний «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых сторонними компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Комплектация ТСОН МИРАН
– ИВМ-401/ ИВМС-401 аналоговая/ цифровая камера с инфракрасными светодиодами - (на выбор) - 1 шт.
– ИВМ-501/ ИВМС-501 - аналоговая/ цифровая камера с инфракрасными светодиодами, козырьком - (на выбор) - 1 шт.
– ИВМ-8004/ ИВМС-8004 - аналоговый/цифровой видеорегистратор, 4 канала (жесткий диск 1 терабайт) - (на выбор) - 1 шт.
– ИВМ-8008/ ИВМС-8008 -аналоговый/цифровой видеорегистратор, 8 каналов (жесткий диск 1 терабайт) - (на выбор) - 1 шт.
– ИВМ-10ЖК/ ИВМ-12ЖК/ ИВМ-15ЖК/ИВМ-17ЖК/ ИВМ-19ЖК/ ИВМ-22ЖК - ЖК-дисплей МИРАН - (на выбор) - 1 шт.

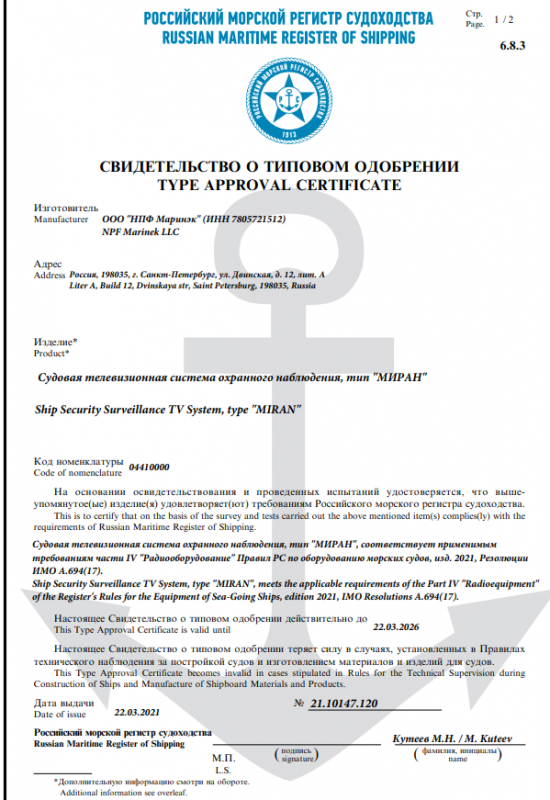

.png "РМРС МИРАН ТСОН")
