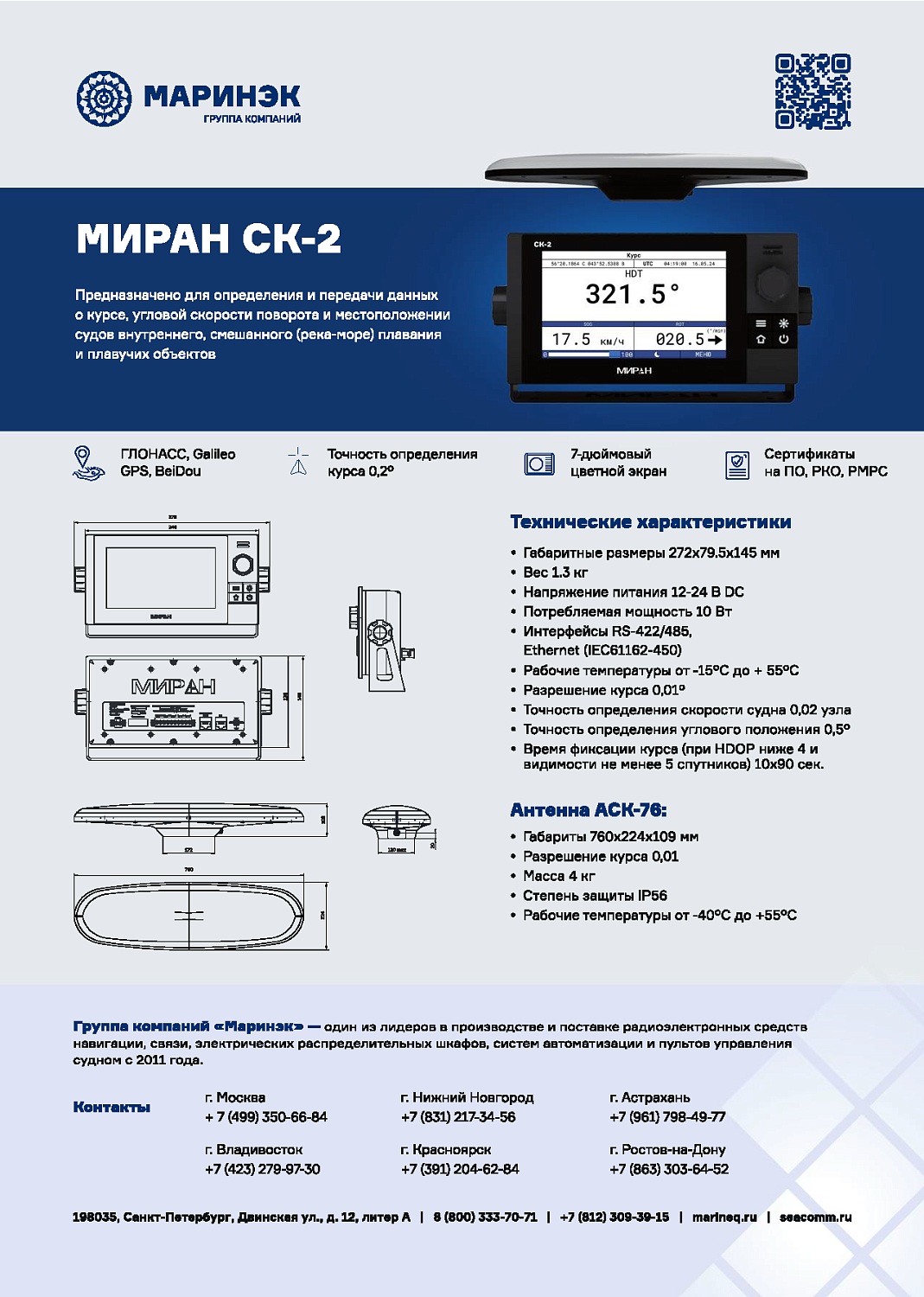

Устройство дистанционной передачи курса (метод ГНСС) МИРАН СК-2
МИРАН СК-2 — спутниковый компас, разработанный группой компаний «Маринэк». Выполняет функции устройства дистанционной передачи курса (Transmitting Heading Device, THD) в соответствии с ISO 22090-3:2014. Использует метод ГНСС для точного определения курса и пространственного положения судна, обеспечивая стабильную и надежную передачу данных в другие навигационные системы.

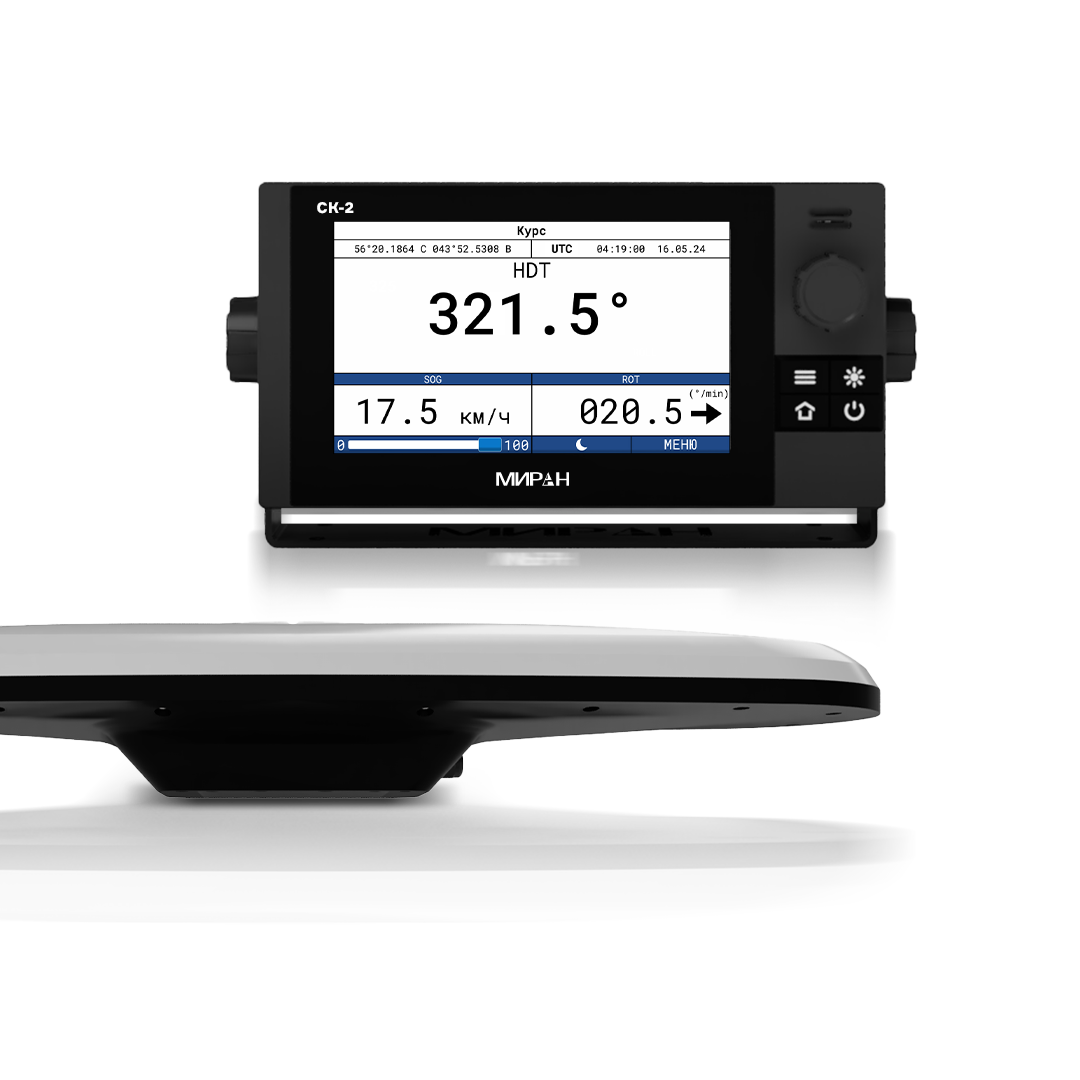

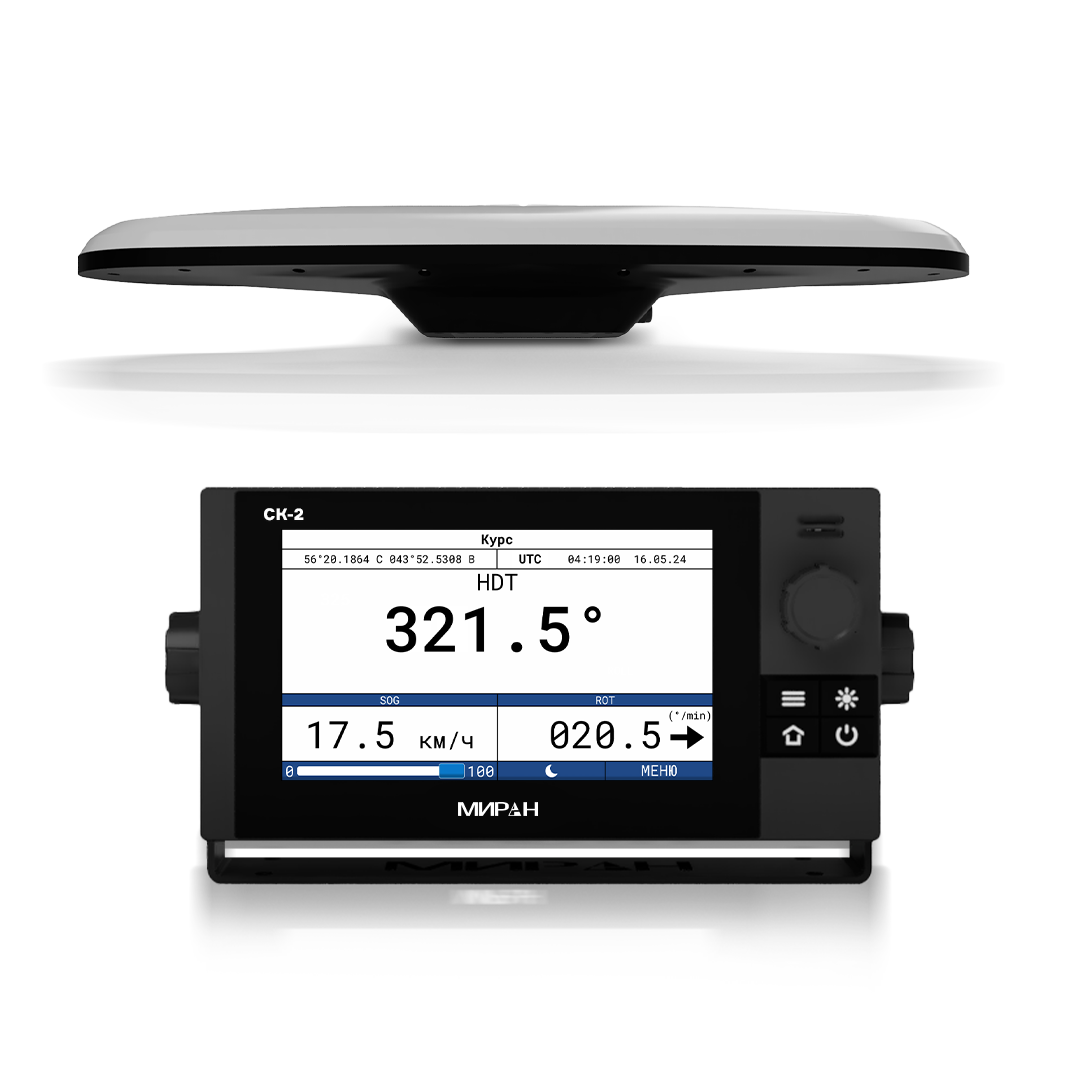

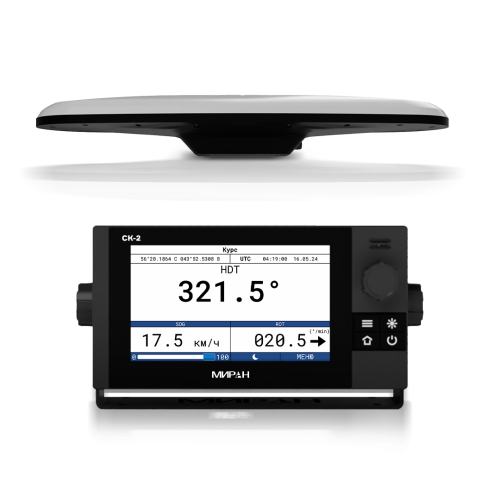

Спутниковый компас МИРАН СК-2 состоит из двух компонентов: антенна АСК-76 и блок ДСК-7. Антенна АСК-76 отвечает за прием спутниковых сигналов и вычисление курса. Блок отображения и управления ДСК-7 отображает информацию о курсе и передает данные в судовые навигационные системы.
МИРАН СК-2 разработан для работы как в обычных, так и в сложных условиях эксплуатации. Антенна АСК-76 функционирует при температурах от −40°C до +55°C. Блок отображения и управления ДСК-7 стабильно работает в диапазоне −15°C до +55°C. Благодаря высокочувствительным приемникам устройство надежно фиксирует спутниковые сигналы даже при ограниченной видимости. Например, вблизи мостов, высоких зданий или в условиях плотной городской застройки.
Антенна АСК-76 поддерживает одновременный прием сигналов от четырех глобальных навигационных систем: GPS, GLONASS, BeiDou, Galileo. Обрабатывая сигналы более чем с 1100 каналов, устройство обеспечивает высокую точность и стабильность курса. Это делает его универсальным решением для различных задач судоходства.
Время определения курса и местоположения составляет:
- 60 секунд при холодном старте;
- 10 секунд при горячем старте.
Антенна имеет класс защиты IP56, а её масса не превышает 4 кг.

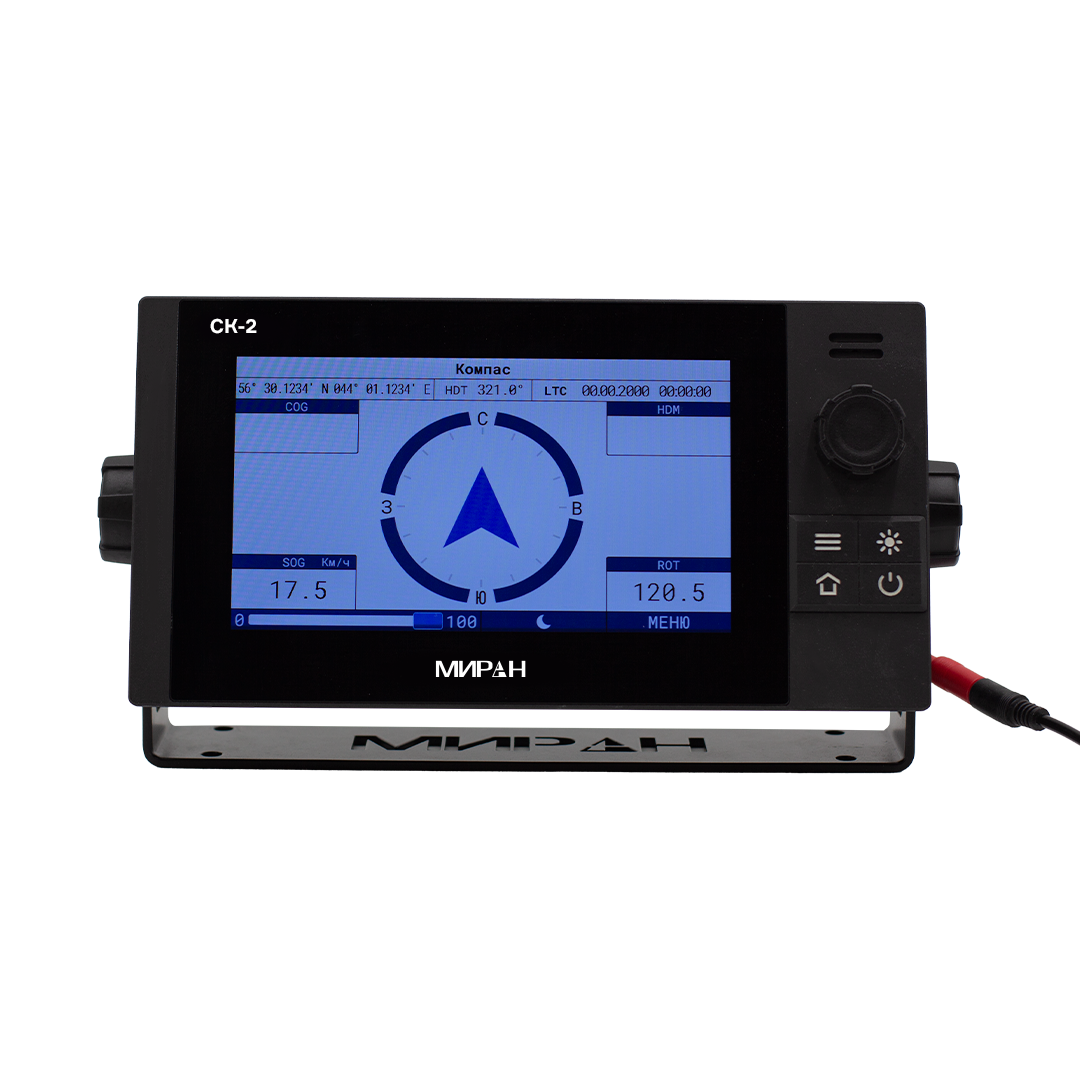

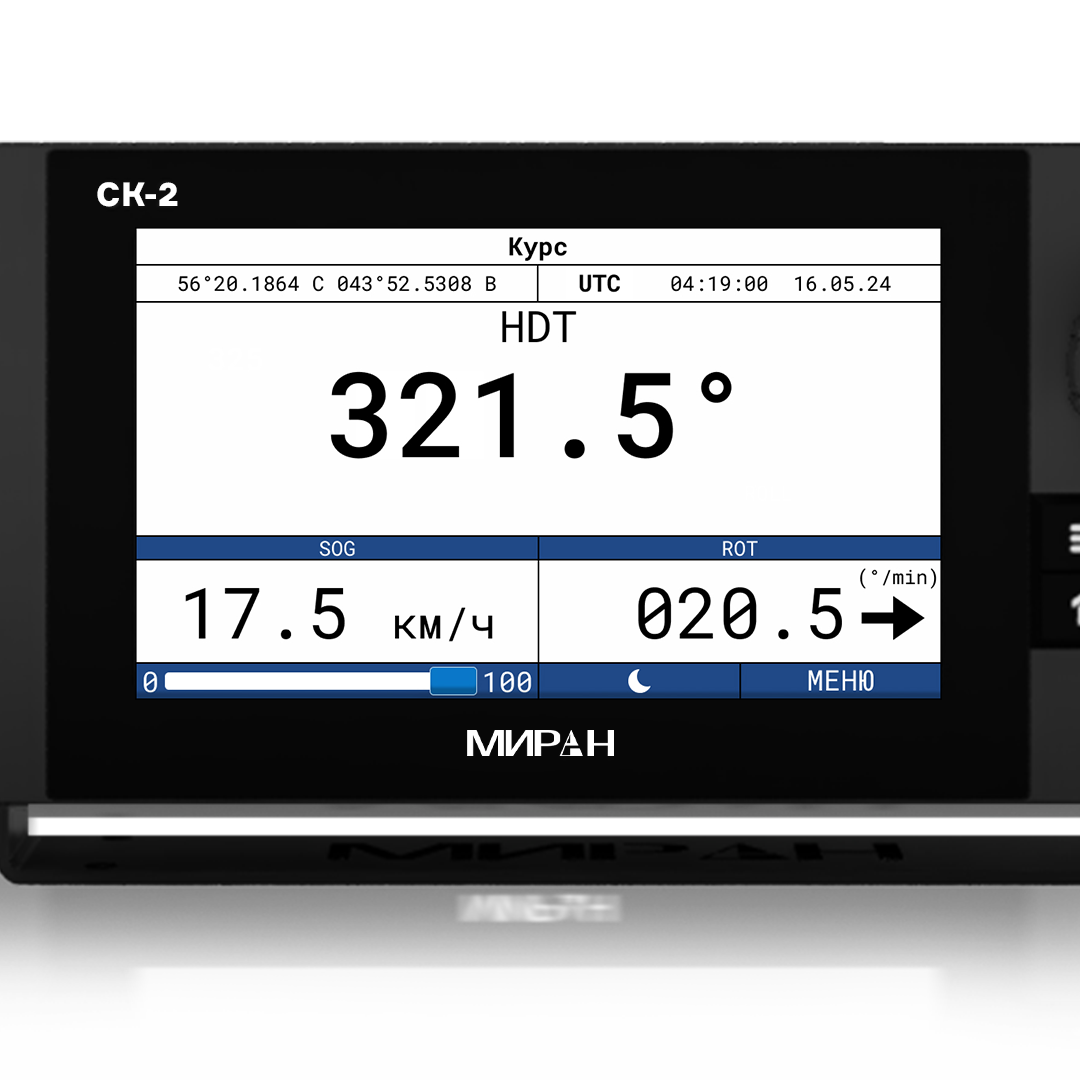

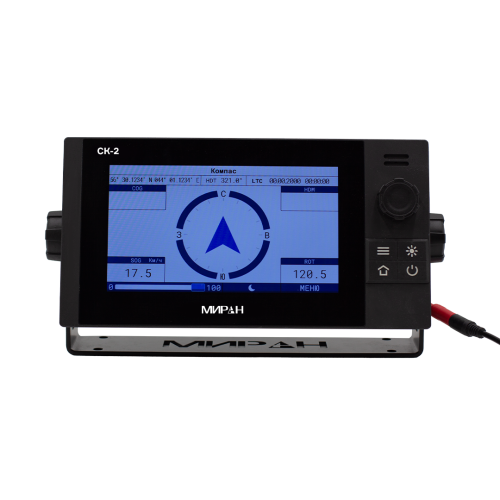

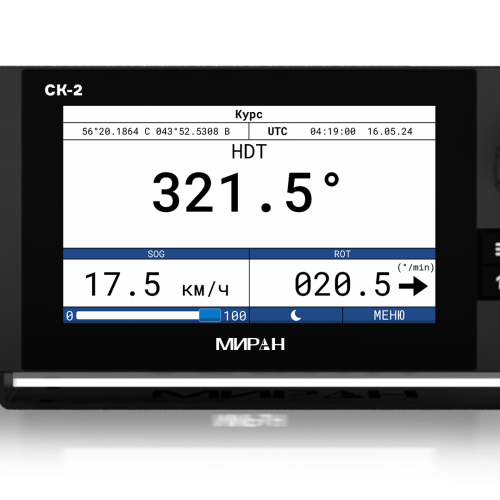

Блок отображения и управления ДСК-7 оснащён 7-дюймовым экраном с разрешением 1024×600 пикселей. Поддерживает русский и английский языки, а также оснащён интуитивно понятным графическим интерфейсом. Благодаря удобному интерфейсу пользователи могут эффективно и без затруднений эксплуатировать устройство.
ДСК-7 поддерживает несколько типов интерфейсов для приёма и передачи данных:
- RS-422/485;
- LAN (Ethernet).
СК-2 использует метод ГНСС совместно с дополнительными датчиками, включая:
- гироскоп;
- акселерометры;
- датчики наклона.
Это обеспечивает высокоточное определение курса, крена и дифферента, а также эффективную компенсацию наклона и стабильность при кратковременной потере спутникового сигнала. Обеспечивая точность курса до 0,2°, система гарантирует надежную навигацию даже в сложных условиях эксплуатации.
Устройство поддерживает интеграцию с другими навигационными системами, что обеспечивает синхронизацию данных, повышение точности навигации и ситуационной осведомленности экипажа. Благодаря этой совместимости оно особенно эффективно для судов, уже оснащенных различными навигационными комплексами.

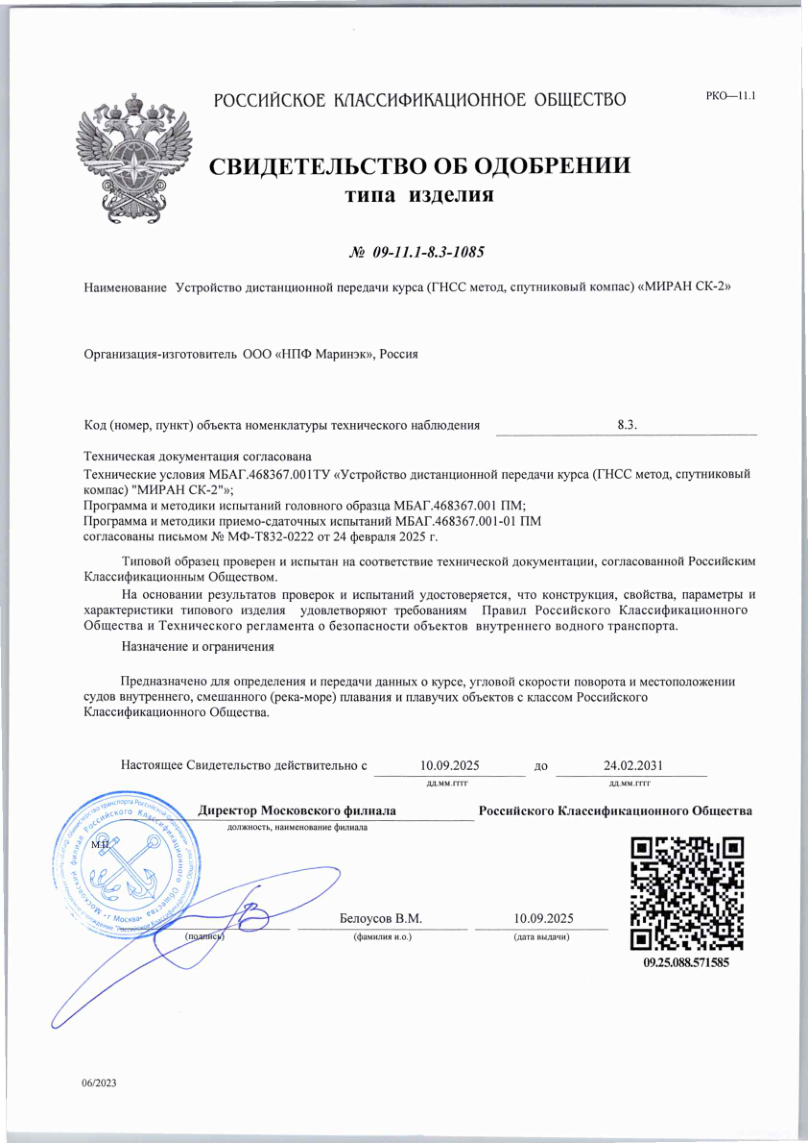

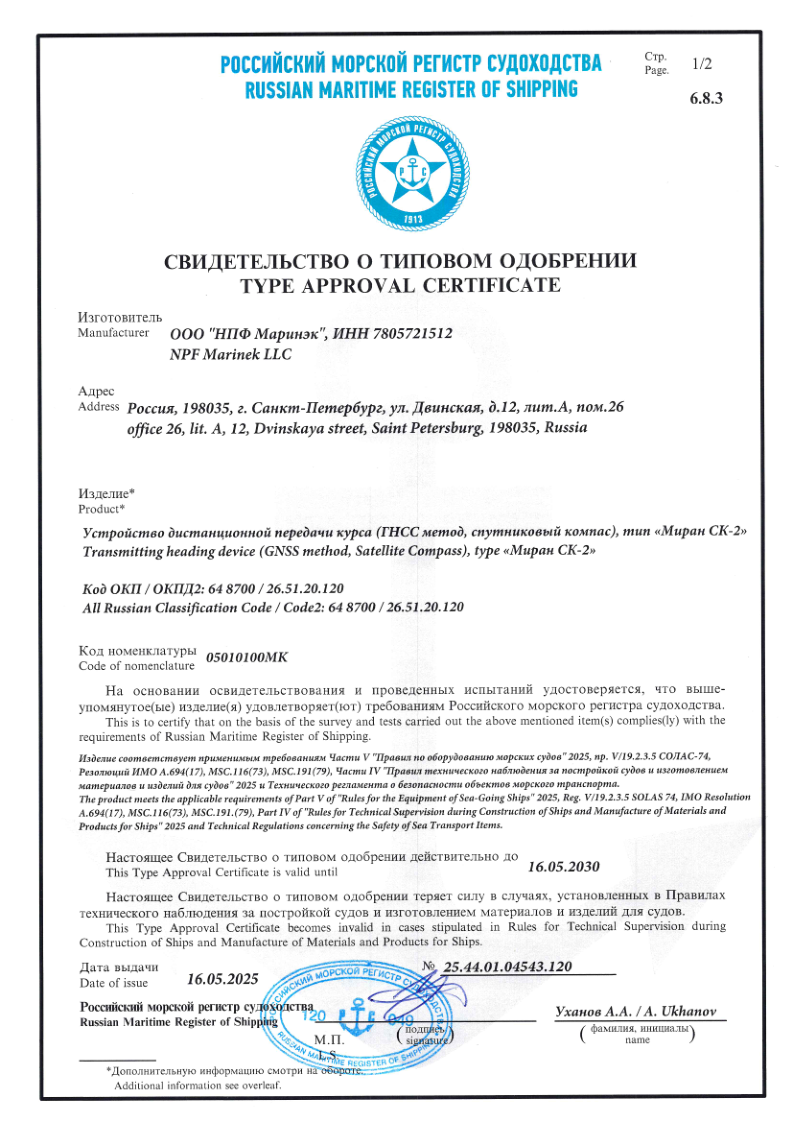

Спутниковый компас МИРАН СК-2 соответствует применимым требованиям части V «Правил по оборудованию морских судов» изд. 2024; пр. V/19.2.3.5 СОЛАС 74; требованиям резолюции ИМО А.694(17); MSC.116(73); MSC.191(79); ISO 22090-3, Ed. 2.0 (2014-03); ГОСТ Р МЭК 60945-2007; IEC 62288, Ed. 2.0 (2014-07); IEC 61162-1, Ed. 6.0 (2024-04); IEC 61162-2, Ed. 2.0 (2024-04); IEC 61162-450, Ed. 3.0 (2024-04); и требованиям «Технического регламента о безопасности объектов морского транспорта».
Сферы применения спутникового компаса
- Коммерческое и морское судоходство. Используется на торговых, рыболовных и пассажирских судах для точного определения курса, угловой скорости поворота и местоположения. Интеграция с навигационными системами повышает безопасность и эффективность мореплавания.
- Спортивное и любительское судоходство. Популярен среди владельцев яхт, катеров и других маломерных судов. Обеспечивает надежную навигацию при водных путешествиях и любительском судоходстве.
- Гидрографические и научные исследования. Применяется в океанографических экспедициях, гидрографических работах и научных исследованиях, где требуется высокая точность позиционирования
Причины купить спутниковый компас
- Высокая точность до 0,2°
- 7-дюймовый цветной экран с удобным графическим интерфейсом
- Интуитивно понятное управление и удобная система настроек
- Широкий диапазон рабочих температур от -40°C до +55°C
- Поддержка различных интерфейсов для подключения к навигационным системам судна

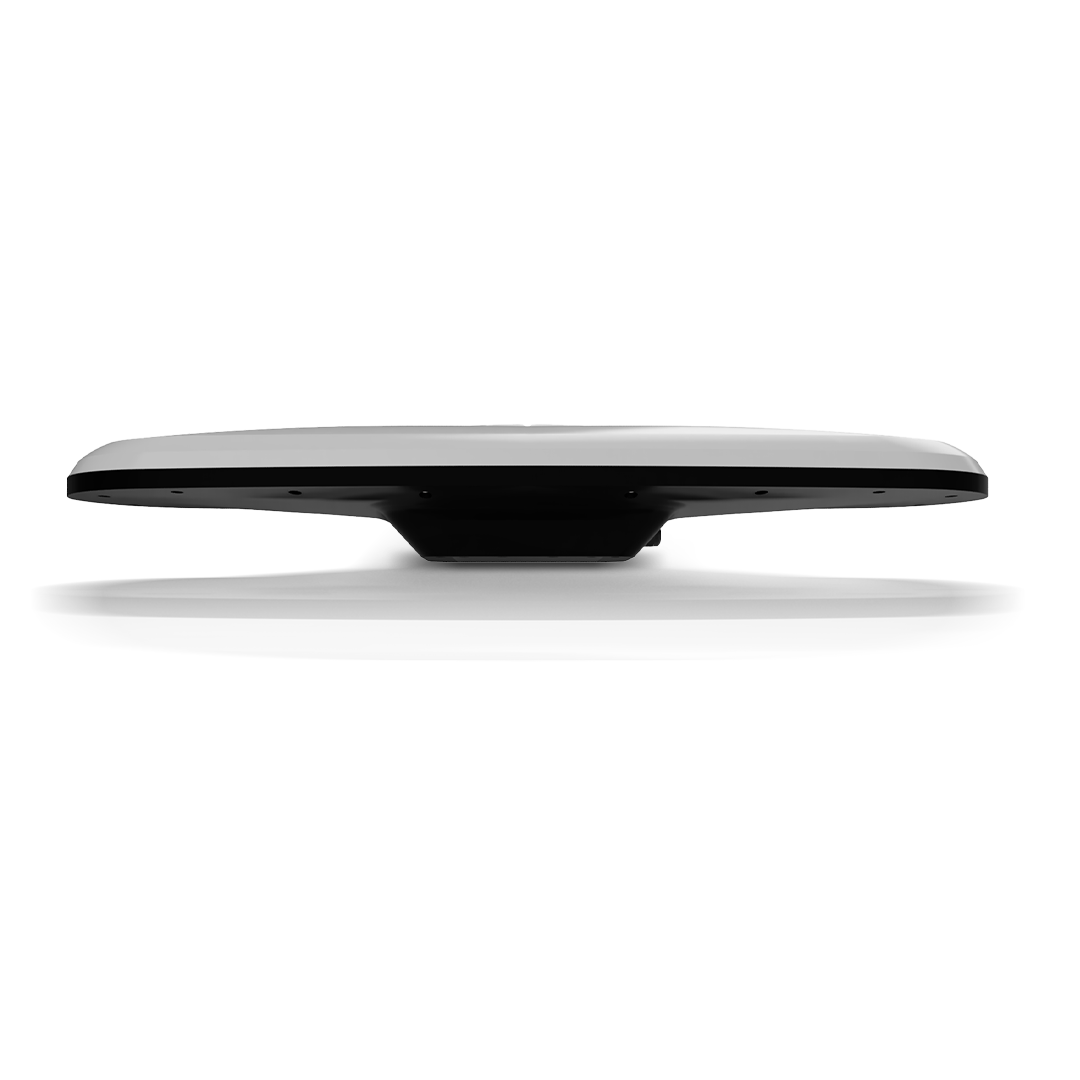

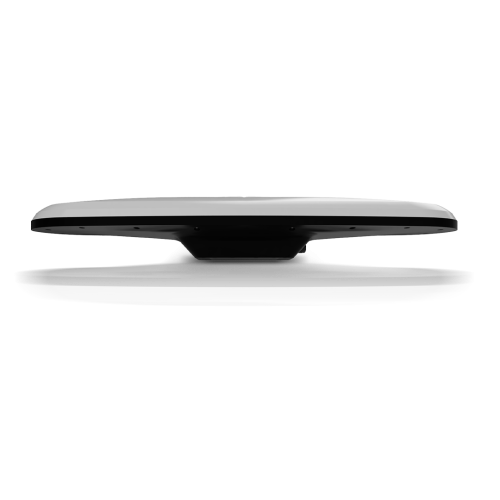

Антенна АСК-76
|
|
Отслеживаемые системы
|
GPS, ГЛОНАСС, BeiDou, Galileo |
Частоты приема
|
GALILEO: E1BC/E5a/E5b/E5-AltBOC/E6BC |
|
ГЛОНАСС: G1/G2/G3, P1/P2 |
|
GPS: L1CA/L1P/L1C/L2P/L2C/L5 |
|
BeiDou: B1i/B2i/B3i/B1C/B2a/B2b/ACEBOC |
Частоты приема (диапазоны частот)
|
GPS: 1163.95 – 1587.42 МГц |
|
ГЛОНАСС: 1191.795 – 1605.375 МГц |
|
BeiDou: 1256.520 – 1591.788 МГц |
|
GALILEO: 1163.95 – 1587.42 МГц |
Количество отслеживаемых спутников (каналов обработки принимаемых сигналов)
|
1100+ |
Точность определения курса
|
0.2° |
Разрешение курса
|
0.01 |
Определение скорости поворота
|
100 °/сек (максимум) |
Точность определения углового положения (бортовая или килевая качка)
|
0.5° |
Точность определения местоположения
|
Стандартный режим работы: 0.6м (Вычисление с SBAS: 0.6 М Автономное вычисление без SBAS: 2.5 М) |
Точность определения скорости судна (SOG)
|
0,02 узла |
Частота обновления данных
|
1-20 Гц |
Время определения местоположения
|
Холодный старт: 60 сек |
|
Тёплый старт: 30 сек |
|
Горячий старт: 10 сек |
Время фиксации курса (при HDOP ниже 4 и видимости не менее 5 спутников)
|
10-90 сек |
Степень защиты корпуса
|
IP56 |
Масса
|
4 кг |
Диапазон рабочих температур
|
От -40°С до + 55°С |

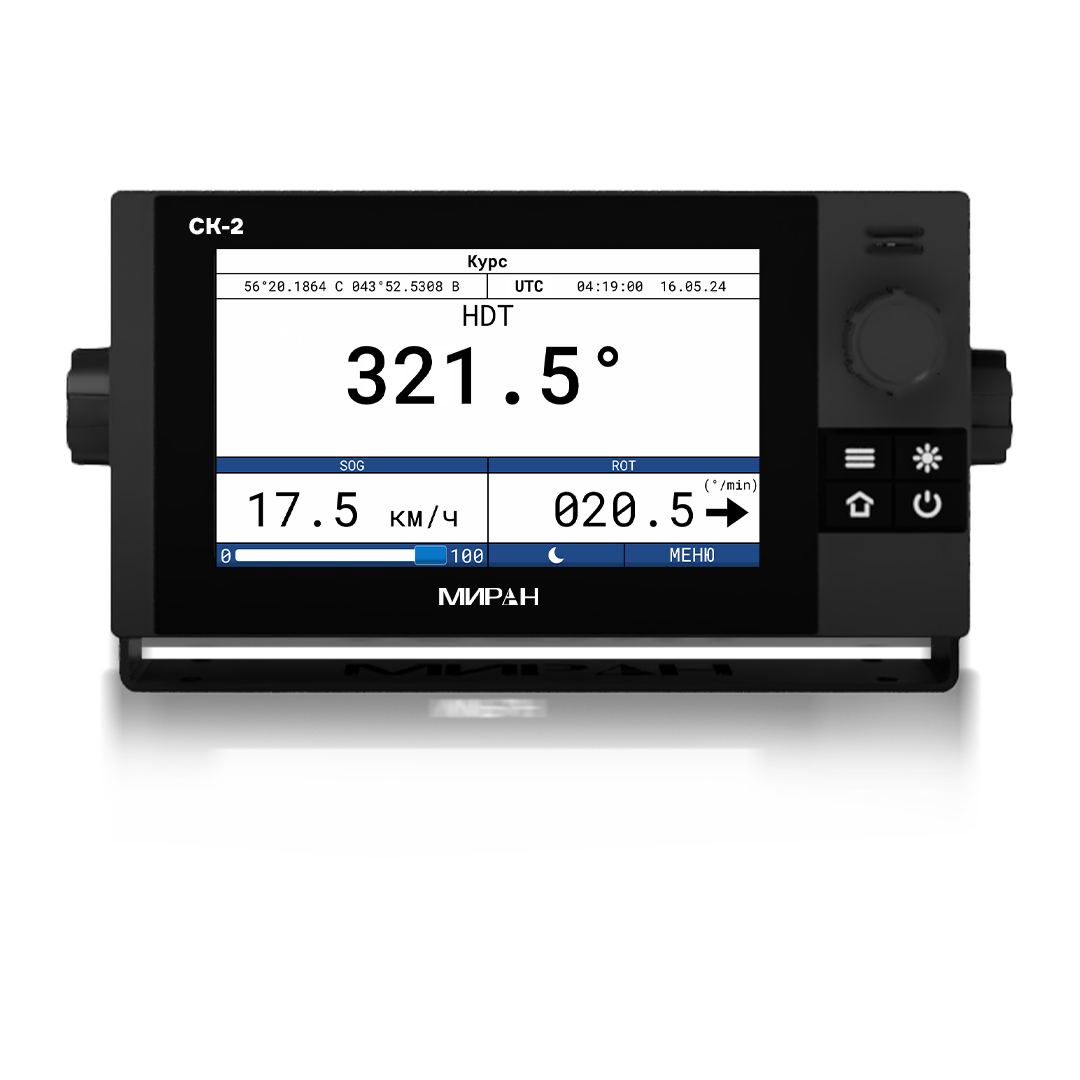

Дисплей ДСК-7
|
|
Напряжение питания
|
12-24 В постоянного тока |
Потребляемая мощность
|
10 Вт |
Дисплей
|
Цветной IPS TFT LCD |
Диагональ
|
7 дюймов |
Разрешение
|
1024 х 600 Пикселей |
Язык
|
Русский, Английский |
Акустический шум
|
Не более 60 дБА на расстоянии 1 м |
Версия ПО
|
1.1.1 |
Диапазон рабочих температур
|
От -15°С до + 55°С |
Масса
|
1.28 кг |
Степень защиты корпуса
|
IP44 |
Интерфейсы данных
|
|
Тип интерфейса:
|
|
Вход/Выход 1–2 Выход 3-5
|
RS-422/485 (IEC61162-1, 621162-2) |
LAN
|
Ethernet (IEC61162-450) |
ДГНСС
|
RTCM 2.3; RTCM 3.0 и выше |
BAM (Bridge Alert Management)
|
RS-422/485 (IEC61162-1, 621162-2) Ethernet (IEC61162-450) |
Частота выдачи данных
|
1-20 Гц |
Тип поддерживаемых сообщений:
|
|
Вход/Выход-1, Вход/Выход-2, Выход-3, Выход-4, Выход-5
|
HDT, THS, ROT, HDG, HDM, VTG, RMC, GGA, GLL, GNS, DTM, GRS, GSA, GSV, GST. |
LAN
|
HDT, THS, ROT, HDG, HDM, VTG, RMC, GGA, GLL, GNS, DTM, GRS, GSA, GSV, GST. ALR, HBT, ALC, ALF, ARC, ACK, ACN. |
Вход/Выход-2 (BAM, INS)
|
ALR, HBT, ALC, ALF, ARC, ACK, ACN. |
* - Обращаем внимание, что группа компаний «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых сторонними компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Блок отображения и управления ДСК-7 – 1 шт;
- Антенна спутникового компаса АСК-76 – 1 шт;
- Кабель витая пара CAT5 – длина и наличие в комплекте определяются по согласованию при заказе;
- Пультовой крепеж (опционально);
- Паспорт изделия – 1 шт;

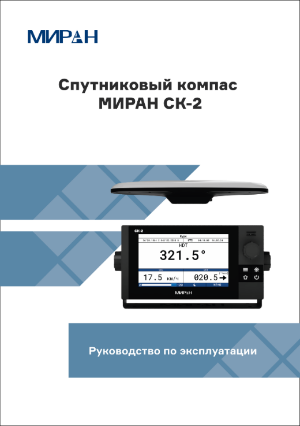

- Руководство эксплуатации – 1 шт.
