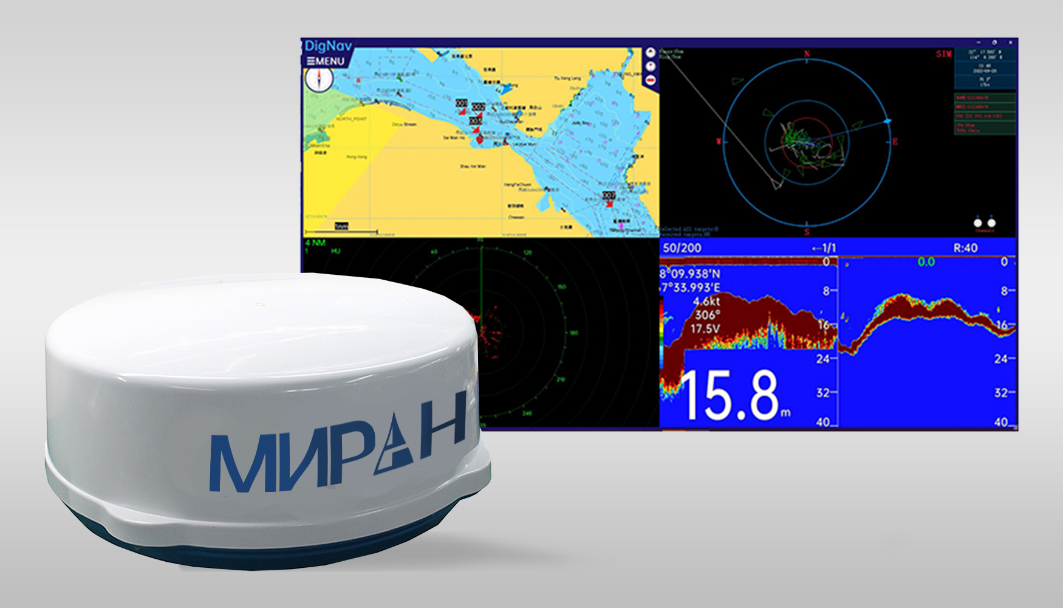

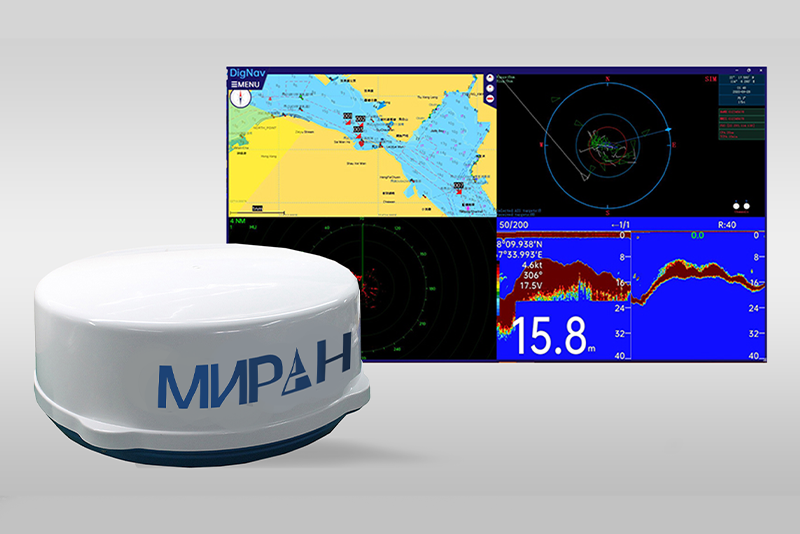

Судовые твердотельные радары (Solid-State Radars, SSR) представляют собой перспективное направление развития радиолокационных систем, характеризующееся заменой традиционных вакуумных приборов (магнетронов, клистронов) в передатчике на полупроводниковые элементы.
Ключевым отличием от механически сканирующих радаров является применение активных фазированных антенных решеток (АФАР, англ. AESA – Active Electronically Scanned Array). Они обеспечивают электронное сканирование луча, повыша надежность, точность и адаптивность в условиях морской эксплуатации. Использование АФАР исключает необходимость в механическом вращении антенны, снижая износ и повышая общую долговечность системы.
Содержание
- Преимущества твердотельных радаров
- Технические характеристики твердотельных радаров
- Области применения твердотельных радаров
- Конструктивные особенности SSR
Принцип работы
Твердотельные радары функционируют на основе следующих ключевых процессов:
1. Генерация сигнала
Микроволновый сигнал формируется твердотельными усилителями (GaN, SiC) с высоким КПД (до 50–60%). Частотная стабильность обеспечивается синтезаторами прямого цифрового синтеза (DDS).
2. Формирование луча
Излучающие элементы (количество которых варьируется от сотен до тысяч) управляются независимо, что позволяет виртуально сканировать пространство без механического вращения. Фазирование луча осуществляется цифровыми методами (цифровое формирование луча, DBF).
3. Прием и обработка сигнала
Отраженные сигналы принимаются теми же элементами АФАР. Это обеспечивает когерентность. Цифровая обработка (DSP) включает:
- Фильтрацию помех (адаптивная цифровая обработка, STAP);
- Доплеровское разделение целей (MTI, MTD);
- Автоматическое сопровождение целей (ATR).
Преимущества твердотельных радаров
В таблице ниже представлена сравнительная характеристика SSR и традиционных радаров:
|
Параметр |
Твердотельный радар (SSR) |
Традиционный радар (магнетронный) |
|
Надежность |
Высокая (отсутствие движущихся частей, срок службы >50 000 ч) |
Средняя (износ механических компонентов) |
|
Скорость |
Мгновенная (электронное управление лучом) |
Ограничена скоростью вращения антенны (обычно 24–48 об/мин) |
|
Помехозащищенность |
Высокая (LPI-режимы, адаптивная перестройка частоты) |
Низкая (фиксированная частота) |
|
Энергопотребление |
Оптимизировано (КПД усилителей до 60%) |
Высокое (КПД магнетрона ~30%) |
|
Многофункциональность |
Одновременное выполнение задач (поиск, сопровождение, картографирование) |
Ограничена одним режимом работы |
Технические характеристики твердотельных радаров
Современные судовые SSR обладают следующими параметрами:
Диапазон частот:
- X-band (8–12 ГГц) – высокая разрешающая способность (до 3 м).
- S-band (2–4 ГГц) – увеличенная дальность (до 120 морских миль) и устойчивость к атмосферным помехам.
Дальность обнаружения варьируется от типа судна:
- Малые цели (лодки, буи): 5–10 морских миль;
- Крупные суда: 60–120 морских миль;
Угловое разрешение зависит от размера АФАР, но это значение соотвествует 0,5°–1,5° Мощность излучения: 10–100 Вт на элемент (суммарно – до 10 кВт).
Области применения твердотельных радаров
Твердотельные радары (SSR) многофункциональны и находят применение в:
- Навигации. Помогают выявлять препятствия на воде (айсберги, контейнеры) и прокладывать курс в сложных погодных условиях (туман, дождь).
- Безопасности. Автоматически сопровождают цели (ARPA) и интегрируются с AIS для идентификации судов.
- Гидрографии. Используются для создания электронных карт (ECDIS) и мониторинга ледовой обстановки.
Конструктивные особенности SSR
Конструкция твердотельного радара (SSR) обычно включает в себя следующие основные элементы:
- Антенный модуль. Сердце радара, где происходит излучение и прием радиоволн. Он состоит из плоской активной фазированной антенной решетки (АФАР), в которой используются излучатели на основе нитрида галлия (GaN). Для поддержания оптимальной работы предусмотрена встроенная система охлаждения, использующая либо жидкость, либо воздух.
- Приемопередающий модуль (TRM). Отвечает за усиление и обработку радиосигналов. В нем используются цифровые усилители мощности (SSPA), обеспечивающие высокую эффективность работы. Важным параметром является низкий уровень собственных шумов, характеризуемый коэффициентом <3 дБ, что позволяет повысить чувствительность радара.
- Система обработки сигналов. Центральный процессор, который обрабатывает полученные сигналы для обнаружения и распознавания целей. В этой системе используются программируемые логические интегральные схемы (FPGA) и графические процессоры (GPU) для эффективной реализации сложных алгоритмов обработки, таких как CFAR (обнаружение целей в условиях помех) и FFT (быстрое преобразование Фурье).
- Интерфейсы. Обеспечивают связь радара с другими судовыми системами. В частности, используется интерфейс Ethernet, соответствующий стандарту IEC 61162-450, что облегчает интеграцию с существующим оборудованием на судне.
Перспективы развития
В настоящее время основные усилия по модернизации твердотельных радаров направлены на следующие области: интеграция искусственного интеллекта (ИИ) с применением нейросетевых алгоритмов для классификации целей и прогнозирования столкновений на основе анализа больших объемов данных.
Также развитие направлено на разработку многоспектральных систем, совмещающих X-band и S-band в одной активной фазированной антенной решетке (АФАР), и исследования в области квантовой радиолокации для повышения чувствительности.
Заключение
В заключение, следует подчеркнуть, что твердотельные радары (SSR) представляют собой значительный прогресс в области судовых радиолокационных систем. Опираясь на инновационные технологии, такие как активные фазированные антенные решетки и высокоэффективные твердотельные усилители, SSR предлагают ряд существенных преимуществ по сравнению с традиционными радарами.
Рассмотренные в статье принципы работы SSR показывают, что электронное сканирование луча, основанное на цифровом формировании луча (DBF), обеспечивает мгновенное изменение направления сканирования, что недоступно для радаров с механическим вращением антенны. Это повышает скорость обновления информации, улучшает обнаружение и сопровождение целей, а также позволяет реализовать многофункциональные режимы работы.
Твердотельные радары (SSR) быстро завоевали статус стандарта для современных судов, что обусловлено рядом неоспоримых преимуществ: повышенной надежностью, в 2–3 раза превышающей показатели магнетронных систем, и значительным снижением эксплуатационных затрат, связанным с отсутствием необходимости в замене магнетронов.
Помимо этого, SSR предлагают расширенный функционал, позволяя одновременно решать навигационные и тактические задачи, что повышает общую эффективность судовых операций. Экономическая целесообразность внедрения SSR очевидна для судов любого класса, начиная от крупных коммерческих танкеров и заканчивая военными кораблями.
Дальнейшее развитие технологии направлено на интеграцию с автономными системами управления судами (MASS), что соответствует текущим тенденциям цифровизации морского транспорта и открывает новые перспективы для развития судоходства.
В целом, внедрение твердотельных радаров в судоходство является логичным шагом на пути к повышению безопасности плавания, эффективности судовых операций и снижению эксплуатационных затрат. SSR – это не просто эволюция радаров, это революция, которая предоставляет новые возможности для судовых радиолокационных систем и способствует дальнейшему развитию морской индустрии.
