Замена главной УКВ-радиотелефонной станции на портативную

В соответствии с Правилами Российского Речного Регистра ¹ на судах Класса «Р» и «Л» (при длине судна менее 25 м) вместо главной УКВ-радиотелефонной станции (300,025-300,5 МГц) допускается установка носимой (портативной) УКВ-радиотелефонной станции с питанием от бортовой сети и подключением к внешней стационарной антенне.

Данная модификация существенно снижает затраты судовладельца на закупку средств радиосвязи, но и ухудшает качество и дальность связи.

Процедура замены оборудования выглядит следующим образом:
Рассмотрим на примере портативных станций, работающих на частотах 300-336, и имеющих одобрение Российского Речного Регистра для использования на судах, поднадзорных РРР, как указано ниже:

1. Vega VG-304
2. Гранит 2Р-44
3. Vertex VX-451
4. Vertex VX-454

Принцип работы у всех станций схож: стационарная антенна, кабель, радиостанция, кабель питания и штекер питания.
Для осуществления перестановки необходимо выполнить по порядку все действия, предписанные Российским Речным Регистром Судоходства, а именно:

• изготовление проекта, одобренного в РРРС,
• приобретение всех компонентов данной сети, имеющих одобрение РРР для использования на судах внутреннего и смешанного плавания
• и монтаж компанией, имеющей одобрение РРР на проведение данного типа работ.

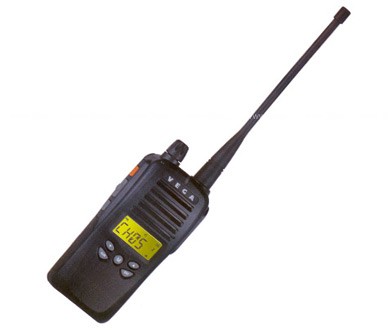

Vega VG-304

Антенна монтируется любая из имеющих одобрение, в нашем случае это Navcom АШС-0,7, имеющая в комплекте пластиковое закидывающееся крепление, 5 метров кабеля, разъем PL-259 на кабель RG-58, именной сертификат РРР, паспорт, инструкции, упаковку и крепежный инструмент. Этого вполне достаточно для произведения монтажа антенны и протянуть кабель до место установки радиостанции.
При креплении кронштейна антенны необходимо качественно загерметизировать места сверления и место входа кабеля в внутреннее пространство судна. В месте непосредственной установки радиостанции производим крепление стакана ЗУ от Vega Vg-304. В радиостанцию вставляем АКБ и вместо крепления прикручиваем кабель, идущий от антенны, непосредственно разъемом, подходящим для этой станции. Если судовое питания 24 и более Вольт, и отсутствует выход на 12 Вольт, то необходимо доукомплектовать радиостанцию блоком питания одобренным РРР, и включить кабелем ЗУ, обеспечив схему питанием. Если на судне есть 12 Вольт и разъем от прикуривателя, то достаточно кабеля CP-17L который заведен на стакан ЗУ.

Гранит 2Р-44

Эту радиостанцию будем рассматривать с антенной от того же производителя АВ-41, хотя её возможно подключить к любой антенне, работающей на частотах 300-336 МГц и имеющей одобрение РРР. В комплекте с АВ-41 может поставляться кронштейн-крепление, и, так как сама антенна небольшая в длину, то её рекомендуется ставить как можно выше.

К антенне через разъем подводится радиочастотный кабель, чем больше ширина сечения кабеля - тем меньше затухание в системе. C максимальными мерами по герметизации кабель проводится в рубку и подводится к месту крепления непосредственно Гранит 2Р-44.

В зависимости от судовой сети рекомендуется использовать преобразователь: ИВЭП-9, ИВЭП-11, ИВЭП-15. Если есть на борту судовая сеть 12 Вольт, то целесообразно использовать 2КП-РРР (преобразователь напряжения 12/9 В), поскольку она оснащена входным разъемом-вилкой прикуривателя, выполненном в корпусе аккумулятора KNB-15.

Для крепления самой радиостанции рекомендуется использовать 2КР-44 (кронштейн крепления носимой радиостанции «Гранит») в стационарном положении на рабочем месте оператора. Всех вышеперечисленных опциональных аксессуаров будет достаточно для сбора системы.

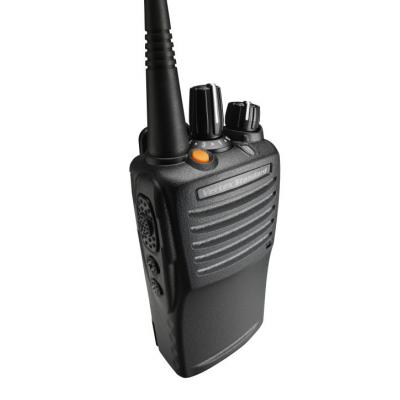

Vertex VX-451 и VX-454

Эти две станции от компании Vertex Standard рассмотрим совместно в связи с идентичностью их подключения.

Как и в случае с Vega VG-304 используем антенну АШС-0,7. В данном случае её аналог - антенна АШС-1,5 подойдет лучше благодаря своим технических характеристикам. При питании, отличном от 12 Вольт, необходимо приобрести и установить преобразователь, одобренный РРР при входном напряжении "судовая сеть", и дающем на выходе 12 Вольт; вам подойдет серия ДМ-Р или серия ALFA NAVCOM. На присоединении от 12 В к рации Vertex используется VCM-4, который имеет в комплекте кронштейн крепления радиостанции в стационарном режиме и кабель с штекером-прикуривателем для питания от сети 12 В.

Наши специалисты посоветуют, как правильнее реализовать данную возможность в каждом индивидуальном случае. Компания "Маринэк" имеет возможность подобрать оборудование под Ваше судно, произвести монтаж и изготовить проект, одобренный РРР.



¹Правила классификации и постройки судов внутреннего плавания, Часть 4 «Электрическое оборудование, средства радиосвязи, навигационное оборудование», Б- Средства радиосвязи, глава 19 комплектация судов средствами радиосвязи, пункта 19.2.1 таблица 19.2.1.
