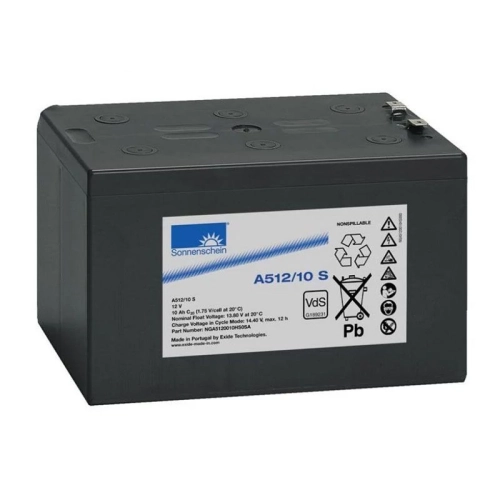

Свинцово-кислотный аккумулятор Sonnenschein A512/10 S (ёмкость 10 Ач, напряжение 12 В) предназначен для эксплуатации в буферном и циклическом режимах. Использование технологии Dryfit даёт целый ряд преимуществ: повышенный срок службы (до 12 лет), снижена возможность протекания электролита (он загущен до желеобразного состояния), не требуется доливать воду (рекомбинация газов происходит внутри корпуса), устойчивость к внутренним коротким замыканиям и глубоким разрядам, работа в широком диапазоне температур. Корпус выполнен из неокисляемого долговечного пластика и полностью герметичен. Дата производства аккумулятора Sonnenschein A512/10 S указана на крышке в виде символьного кода. Аккумуляторная батарея Sonnenschein A512/10 S имеет усовершенствованную конструкцию легированных кальцием электродов из особо чистого свинца, что обеспечивает продолжительный срок службы и улучшенные разрядные характеристики.
Технические характеристики АКБ Sonnenschein A512/10 S | |
---|---|
Номинальное напряжение | 12 В |
Число элементов | 6 |
Максимальный разрядный ток (25 °С) | - А (5 с) |
Внутреннее сопротивление полностью заряженной батареи (25 °С) | 66 мОм |
Саморазряд (при 20 °С) | 3% в месяц |
Срок службы в буферном режиме | 12 лет |
Циклический режим (2,42 В) | |
Максимальный зарядный ток | 3.5 А |
Температурная компенсация | - мВ/эл°С |
Буферный режим (2,275 В) | |
Температурная компенсация | - мВ/эл°С |
Диапазон рабочих температур | |
Оптимальная рабочая температура | 20–25 °С |
Разряд | -20 °С ~ 40 °С |
Заряд | -20 °С ~ 40 °С |
Хранение | -20 °С ~ 40 °С |
Конструкция аккумулятора Sonnenschein A512/10 S | |
---|---|
Компонент | Материал |
Положительная пластина | Диоксид свинца |
Отрицательная пластина | Свинец |
Корпус и крышка | Синтетическая смола ABS |
Клапан предохранительный | Каучук |
Клеммы | Медь |
Сепаратор | Стекловолокно |
Электролит | Серная кислота |
Особенности аккумулятора Sonnenschein A512/10 S
- Низкий саморазряд — менее 3% в месяц
- Технология Dryfit — желеобразный электролит
- Прочный корпус с клапаном избыточного давления
- Работа в циклическом и буферном режимах
- Срок службы до 12 лет
Применение аккумулятора Sonnenschein A512/10 S
- Источники бесперебойного питания
- Телекомуникации
- Сотовая и фиксированная связь
- Объекты производства и распределения электроэнергии
- Аварийное освещение
Разряд постоянным током, А (при 20 °С) АКБ Sonnenschein A512/10 S | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Конечное напряжение, В/эл. | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 5 ч | 8 ч | 10 ч |
1.60 | 42 | 29 | 21 | 12.8 | 7.1 | 4.3 | 3 | 1.9 | 1.25 | 1.02 |
1.65 | 39 | 28 | 21 | 12.7 | 7.1 | 4.3 | 3 | 1.9 | 1.25 | 1.02 |
1.70 | 37 | 27 | 20 | 12.6 | 7 | 4.2 | 3 | 1.9 | 1.25 | 1.02 |
1.75 | 35 | 26 | 20 | 12.3 | 6.9 | 4.2 | 3 | 1.9 | 1.25 | 1.02 |
1.80 | 33 | 24 | 19 | 11.9 | 6.8 | 4.1 | 2.9 | 1.9 | 1.23 | 1 |
1.85 | 30 | 22 | 18 | 11.2 | 6.4 | 3.9 | 2.8 | 1.8 | 1.18 | 0.96 |
Разряд постоянной мощностью, Вт (при 20°С) АКБ Sonnenschein A512/10 S | |||||||||
---|---|---|---|---|---|---|---|---|---|
Конечное напряжение, В/эл. | 3 мин | 5 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 1 ч | 1.5 ч |
1.60 | 437 | 381 | 287 | 231 | 188 | 136 | 104 | 85 | 61 |
1.65 | 410 | 371 | 283 | 229 | 187 | 136 | 104 | 84 | 61 |
1.70 | 385 | 360 | 278 | 226 | 185 | 135 | 103 | 84 | 60 |
1.75 | 361 | 346 | 270 | 219 | 179 | 132 | 103 | 83 | 60 |
1.80 | 336 | 318 | 261 | 209 | 172 | 128 | 101 | 81 | 59 |
1.85 | 335 | 298 | 248 | 195 | 160 | 120 | 98 | 78 | 56 |
Свинцово-кислотный аккумулятор Sonnenschein A512/10 S производится в Европе и обладает повышенными разрядными характеристиками. Его корпус изготовлен таким образом, чтобы обеспечить максимальную энергоёмкость при минимальной площади основания. Удобные габариты позволяют использовать меньше соединительных кабелей, за счёт чего сильно упрощается и удешевляется обслуживание таких батарей. Отличительной особенностью данного аккумулятора является использование технологии dryfit — электролит загущен до состояния геля, это повышает его устойчивость к глубоким разрядам и перепадам температур. Sonnenschein A512/10 S предназначен для работы в буферном режиме, но его можно эксплуатировать и в циклическом. Высокие разрядные токи и большая плотность энергии делают этот аккумулятор отличным решением для ИБП и других ответственных систем. Корпус из полипропилена полностью герметичен, разлив электролита без повреждений аккумулятора невозможен, а его обслуживание не требуется на протяжении всего срока службы. На крышке располагается клапан избыточного давления, он предназначен для выбросов избытка газов в атмосферу. Внутри аккумулятора поддерживается давление на 0,15 бар выше атмосферного, из-за этого стенки батареи могут быть немного вспучены (до 4 мм), это не является признаком неисправности изделия. Срок жизни батареи может достигать 12 лет при соблюдении всех правил и рекомендаций от производителя и поддержании температуры порядка 20 °C. Ни при каких обстоятельствах не пытайтесь открыть корпус аккумулятора — это невозможно без разрушения корпуса и может привести к получению серьёзных травм. По истечению срока службы батарею необходимо утилизировать. Категорически запрещается сливать электролит в почву и канализацию.
Транспортировка
Sonnenschein A512/10 S надёжно герметизирован, а электролит загущен до состояния геля (технология dryfit), что позволяет избежать протекания. Аккумулятор считается безопасным грузом, поэтому его допускается перевозить любым видом транспорта: воздушным, автомобильным, морским и железнодорожным. Батареи с протечками электролита или их следами следует перевозить как опасный груз класса 8 по UN№2794. Всегда соблюдайте правила безопасности при перевозке. Аккумуляторы допускается перевозить на паллетах, уложив их в один ряд. Складывать паллеты один на другой и класть что-либо на сами аккумуляторы категорически запрещается. Также следует предотвратить возможность падения батарей, опрокидывания и механического воздействия на них посторонних предметов. Клеммы Sonnenschein A512/10 S всегда находятся под напряжением, они должны быть снабжены специальными защитными колпачками. Во избежание поражения электричеством ограничьте использование токопроводящих инструментов и предметов в непосредственной близости от аккумуляторов. Стоит учитывать большой удельный вес самих аккумуляторов, их падения может привести к серьёзным травмам или порче имущества.
Помещение для хранения
От того, в каком помещении хранится аккумулятор зависит его срок службы и качественные характеристики. При неправильном хранении они могут значительно снизиться, а сама батарея преждевременно выйти из строя. Предварительно убедитесь, что пол помещения и подходы к нему обладают достаточной несущей способностью, а его покрытие устойчиво к кислоте. Не допускается расположения рядом источников открытого огня, искр и других тепловых воздействий, аккумуляторы выделяют водород и кислород, смесь этих газов взрывоопасна. Для удаления газов из помещения следует предусмотреть наличие вытяжной вентиляции, обеспечивающей достаточный воздухообмен в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011. Рекомендуется поддерживать +20 °C и дозаряжать батареи не реже, чем раз в полгода, это позволит продлить срок службы изделий. Само помещение должно быть сухим и защищать аккумуляторы от попадания прямого солнечного света.
Уход и контроль
Правильный уход за аккумулятором увеличит срок службы изделия и сделает его эксплуатацию безопаснее. Батареи всегда должны быть чистыми и сухими, в противном случае это приводит к появлению токопроводящей плёнки, которая ускоряет саморазряд, может вызвать короткое замыкание или стать причиной поражения электрическим током. Протирать аккумулятор допускается исключительно хлопковой тканью, смоченной в чистой воде. Категорически запрещается использование любых чистящих средств, растворителей и тканей, способных накапливать статический заряд. На протяжении всего срока эксплуатации аккумулятора необходимо производить измерения и заносить их в специальный журнал.
Каждые 6 месяцев:
- напряжение на батарее в целом;
- напряжение подзаряда отдельных элементов/блоков;
- температуру поверхности отдельных элементов/блоков;
- температуру в аккумуляторном помещении.
Каждые 12 месяцев:
- напряжение на батарее в целом;
- напряжение подзаряда всех элементов/ блоков;
- температуру поверхности всех элементов/ блоков;
- температуру в аккумуляторном помещении;
- сопротивление изоляции.
При превышении температуры на 5 °C выше рекомендуемого и отклонении напряжения подзаряда от среднего, необходимо обратиться в сервисную службу производителя. Следует ежегодно замерять напряжение заряда аккумулятора на соответствие с таблицей от производителя, при необходимости корректировать данное значение.
Каждые 12 месяцев:
- визуальный осмотр резьбовых соединений;
- проверку момента затяжки резьбовых соединений;
- проверку расположения аккумуляторов;
- проверку вентиляции.
Эксплуатация
До начала эксплуатации внимательно изучите инструкцию. Храните её вблизи от аккумулятора. Перед установкой батарей произведите их визуальный осмотр на наличие протекания электролита, трещин и других механических повреждений, аккумуляторы с дефектами к использованию не допускаются.
До ввода в эксплуатацию необходимо:
- снять защитные колпачки с клемм аккумулятора;
- проверить полярность подключения;
- измерить сопротивление изоляции;
- проверить прочность монтажа соединений.
Для работы с аккумуляторами необходим специально обученный персонал со средствами индивидуально защиты, подготовленное помещение, соответствующее всем требованиям (см. Выше «Помещение для хранения»). Для обеспечения работы клапана избыточного давления устанавливайте батареи в вертикальном положении (крышкой вверх). Обратите внимание на температуры: в помещении она должна составлять +20 °C, а разница между отдельными частями аккумулятора не должна превышать 3 °C.
Разряд
Аккумулятор Sonnenschein A512/10 S подходит для разрядов высокими токами, но всегда следует помнить о максимальном значении. Превышать его запрещено, если это необходимо — согласуйте режим эксплуатации с производителем. Не снимайте с батареи больше её заявленной мощности. По возможности заряжайте аккумулятор после каждого использования.
Заряд
Уделяйте особое внимание заряду аккумулятора, от этого зависит срок службы изделия. Оптимальное значение зарядного тока составляет 10% от номинальной ёмкости батареи. Для более быстрой подзарядки допускается поднимать значение до 35%, но не более. Для подзарядки в режиме содержания — 5%. Следите чтобы температура аккумулятора не превышала 45 °C, если это произошло — переведите в режим содержания или прекратите подзарядку. Каждому режиму работы соответствует свой ражим подзарядки: буферный, параллельно-резервный, циклический, с переключением.
Недозаряд / перезаряд аккумулятора
Недозаряд и глубокие разряды батареи могут привести к снижению качественных характеристик и преждевременному выходу изделия из строя.
Причины недозаряда:
- заниженное напряжение и/или ток заряда.
Причины перезаряда:
- чрезмерная продолжительность ускоренных зарядов;
- завышенный ток заряда;
- завышенное напряжение непрерывного подзаряда.
Автоматическое зарядное устройство и его правильная настройка помогут избежать недо/перезаряда аккумулятора. Не превышайте значений, рекомендованных производителем.
Хранение
Перед длительным хранением полностью зарядите аккумулятор. Повторяйте процедуру не реже, чем раз в полгода, это позволит избежать потери ёмкости. Значение саморазряда не превышает 3% в месяц, но образование токопроводящей плёнки может ускорить процесс, чтобы этого избежать содержите аккумуляторы в чистоте. Температура в помещении должна равняться 20 °C, предусмотрите защиту батарей от воздействия прямого солнечного света, тепла и искр. Храните Sonnenschein A512/10 S на паллетах в один ряд, располагать один на другой и класть какие-либо предметы сверху запрещено. Пол в помещении должен быть покрыт кислотостойким покрытием. Более подробную информацию можно получить выше в разделе «Уход и контроль». После длительного хранения всегда проверяйте значение напряжения холостого хода, если оно отличается от номинального — произведите выравнивающий заряд.
Испытания
Стандартные испытания следует проводить согласно методике, изложенной в ГОСТ Р МЭК 60896-21-2013. Нестандартные испытания и их методика должны быть согласованы с производителем или его представителем. Основные испытания — проверка ёмкости аккумулятора и контроль сопротивления изоляции.
Основные угрозы
На протяжении всего периода использования, транспортировки и хранения соблюдайте правила эксплуатации, они позволят избежать несчастных случаев. Клеммы батареи всегда находятся под напряжением, контакт с ними может привести к поражению током.
Во время хранения и перевозки они должны быть защищены специальными колпачками, во время работы батареи необходимо использовать специальные средства индивидуальной защиты и избегать использования токопроводящих инструментов и предметов. Аккумуляторы обладают большим удельным весом, учитывайте это во время их перевозки/переноса и установки в стеллажи и шкафы.
Электролит — это раствор серной кислоты, контакт с ней опасен. В нормальных условиях утечка электролита невозможна. При попадании раствора на кожу поражённые участки необходимо сразу промыть большим количеством чистой воды и незамедлительно обратиться за медицинской помощью.
Аккумуляторы выделяют свободный водород и кислород, смесь этих газов с воздухом взрывоопасна. В помещении с аккумуляторами запрещено использовать приборы накаливания, источники открытого огня, искр и других факторов, способных вызвать детонацию. Необходимо оборудовать вытяжную вентиляцию в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011.
Требования безопасности
Аккумуляторные батареи Sonnenschein A512/10 S должны устанавливаться и обслуживаться в соответствии с требованиями ГОСТ Р МЭК 62485-2-2011, Правил технической эксплуатации электроустановок потребителей, Правил по охране труда при эксплуатации электроустановок, Правил технической эксплуатации электрических станций и сетей РФ, Правил устройства электроустановок, настоящей эксплуатационной документацией. АБ с жидким электролитом должны устанавливаться в аккумуляторном помещении. Герметизированные аккумуляторы размещаются в производственных помещениях (как правило, на стеллажах или в аккумуляторных шкафах). Монтаж и ввод в эксплуатацию должна выполнять специализированная организация в соответствии с требованием соответствующей документации.
К работе с батареями допускается только квалифицированный персонал с группой по электробезопасности не ниже III, прошедший специальное обучение и допущенный к самостоятельной работе. Вышеуказанный персонал должен пройти проверку знаний требований по охране труда, знать безопасные условия труда при работе с аккумуляторной батареей, уметь пользоваться средствами индивидуальной защиты, должен быть обучен безопасным методам и приемам выполнения работ, оказанию первой помощи пострадавшим, обязан изучить и знать данную эксплуатационную документацию, а также должен пройти инструктаж по охране труда.
Персонал допускается к работе только в защитной одежде: специальные очки или маску, респиратор, защитные перчатки, фартук и антистатическая обувь с композитным подноском. При работе с аккумуляторами не разрешено использовать одежду, способную накапливать статическое электричество, токопроводящие предметы (очки в металлической оправе, часы, ювелирные украшение и т.д.). Во избежание коротких замыканий и поражения током запрещено использование металлических предметов и инструментов.
Срок службы
|
7лет |
Емкость
|
10Ач |
Диапазон рабочих температур
|
Разряд/Заряд/Хранение -20 °С ~ 40 °С |
Габариты (ВхШхГ), см
|
9,45х9,8х15,2 |
Питание
|
12 В |
Тип
|
FASTON (зажим) 4,75 мм |
Тип устройства
|
стационарный |
Рабочая температура
|
20–25 °С |
Зарядный ток
|
Максимальный 8.75 А |
Технология
|
GEL |
Номинальное напряжение питания
|
12 В |
Вес
|
4кг |
