Морские VSAT антенны
Компания Маринэк предлагает широкий выбор антенных систем VSAT от ведущих производителей для судов разных типов и размеров. Оборудование такого типа применяется для обеспечения спутниковой связью экипажей и пассажиров судов по всему миру. Благодаря небольшим размерам, VSAT антенна проста в установке, использовании и обслуживании.

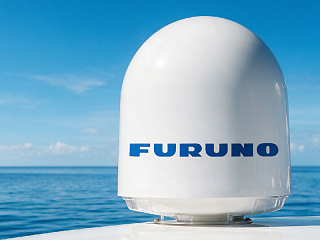

Что такое VSAT антенна
VSAT антенна (Very Small Aperture Terminal), или терминал с очень малой апертурой, представляет собой двустороннюю спутниковую земную станцию либо стабилизированную морскую антенну с зеркалом менее 3 м в диаметре. Диаметр большинства таких антенн колеблется в пределах от 75 см до 1,2 м.
Морской VSAT
Поскольку движение судна зависит от колебаний воды, спутниковая антенна для судов должна быть стабилизирована и постоянно направлена на спутник, который она использует для отправки и приема сигналов.
VSAT антенна обеспечивает широкополосный доступ и помогает значительно сократить расходы на передачу и получение больших объемов информации: фотографий, сканированных документов, обновлений различных баз, программного обеспечения. Судовая VSAT антенна позволяет использовать все возможности спутниковой связи в открытом море, в том числе:
- Оперативное получение самых актуальных корректур электронных карт для обеспечения безопасности судоходства;
- Передача данных на скоростях от 4 Кб/с до 4 Мб/с;
- Обеспечение экипажа и пассажиров судов связью: доступ в Интернет, электронная почта, телефония для личных и служебных целей;
- Непрерывная передача навигационных данных на берег – о курсе, скорости, местоположении судна и т.д.;
- Развлечение для экипажа и пассажиров: получение развлекательного контента.
Морской спутниковый интернет или спутниковый интернет для судов - это одно из обозначений спутниковой системы VSAT, название которой расшифровывается как (Very Small Aperture Terminal) т.е. терминал с маленькой антенной диаметром менее 2,5 м. Технология VSAT перекочевала в морскую отрасль с берега, с развитием технического прогресса, станции спутниковой связи постепенно становились меньше в диаметре, что повлекло за собой их новое обозначение VSAT . Благодаря революционным решениям и разработкам в сфере космической связи, VSAT антенны стали доступны для использования в морской и речной индустрии. Сегодня VSAT это целый спектр услуг - от телефонии до передачи данных и интеграции в судовые сети предоставляемый для использования на судне. По-прежнему, основной и самой главной задачей VSAT остается круглосуточное обеспечение связью судна по средствам широкополосного интернета.
Сегодня морской VSAT стал более доступен для пользователя благодаря усовершенствованию спутников и их пропускной способности, что позволило упростить конструкцию абонентского терминала и антенны. Оборудование морского VSAT стало более технологичным и простым в использовании, основываясь на практическом использовании можно сказать, что средний диаметр антенны для установки на судне составляет 1м. Если говорить о размерах, то большинство антенн имеют диаметр от 75 см до 1.2 м. Скорость передачи данных колеблется от 56 кбит/сек до 4 мбит/сек. VSAT работает на Российских и иностранных спутниках –ретрансляторах находящихся на геостационарной орбите, которые принимают сигнал от земной станции (HUB), усиливают его и отправляют обратно на Землю.
Основное отличие морского VSAT от земного или фиксированного в приемо-передающей антенне и ее составляющих. Антенны морского VSAT оснащены подвижной частью, так называемой стабилизационной платформой, позволяющей антенне не терять сигнал со спутника, контролировать положение антенны относительно горизонта и истинного севера при маневрах судна и качке. Немаловажно отметить, что современные антенны имеют стабилизацию в трех плоскостях, и не имеют ограничений по азимуту вращения, введенные усовершенствования позволяют антенне в любой момент времени быть cконфигурированной со спутником, наиболее быстро находить и не терять сигнал. Фиксированный VSAT не обладает такими подвижными характеристиками, а так же не имеет защищенного исполнения купола как у морских антенн. По прежнему на рынке в России можно встретить модели антенн работающих в двух плоскостях, они так же пригодны для использования при определенных условиях эксплуатации и актуальны в связи с невысокой стоимостью для судовладельца.
Конфигурация судового терминала VSAT
- ODU (OutDoorUnit) — внешний блок, состоит из антенны и приемопередатчика,
- IDU (InDoorUnit) - внутренний блок, он же спутниковый модем.
Внешний блок ODU включает в себя:
- Антенна / Antenna
- Антенный Преобразователь Частоты (АПЧ) / Block upconverter (BUC)
- Малошумящий Усилитель (МШУ) / Low-noise block converter (LNB)
- Поляризационный Селектор Антенны / Orthomode transducer (OMT)
- Межблочный кабель / Interfacility Link Cable (IFL)
Внутренний блок IDU (InDoorUnit) включает в себя:
- Контроллер антенны / Antenna Control Unit (ACU)
- Спутниковый Модем / Satellite Modem
- Дополнительное оборудование (маршрутизаторы, сервера и др.)
Оборудование судового комплекта VSAT состоит из приемо-передающей антенны, наружного радиочастотного блока и внутреннего блока (модема). Внешний блок является приемопередатчиком или приемником, внутренний блок обеспечивает соединение спутникового канала с оборудованием пользователя (компьютер, телефон, сервер и т.д.)
За управление в судовом комплекте VSAT отвечает контроллер антенны, находящийся во внутреннем блоке системы, а к контроллеру подключается спутниковый модем. Для подключения морского VSAT модем подбирается исходя из конфигурации антенны и ее пропускной способности, как правило берется модем с расширенными возможностями для подключения к судовому GPS или гирокомпасу, через интерфейс NMEA 0183. Данное подключение существенно сокращает наведение антенны на спутник при отсутствии компаса наведение может занять несколько часов. На сегодняшний день сопряжение модема и антенны существенно упрощено благодаря специальным протоколам связи поддерживаемым антеннами с наиболее распространенными моделями модемов.
Чаще всего используются модемы:
- iDirect
- Gilat Sky Edge
- COMTECH
Сегодня можно увидеть, что морской VSAT – это некая адаптация земного оборудования для моря в специальном исполнении.
Компания Маринэк предлагает собственные решения для организации каналов связи судно-берег через VSAT терминалы. Более подробную информацию о предлагаемом оборудовании можно увидеть в разделе Решения.
Производители оборудования VSAT
KNS – разработчик и производитель VSAT антенн, оборудования и комплектующих в сфере морской связи. Компания специализируется на морских стабилизированных антенных системах спутниковой связи, судовом спутниковом телевидении (TVRO), широкополосном доступе на борту судов, сервисах по передаче голоса и данных.
Intellian – один из мировых лидеров-производителей стабилизированных антенных систем. Разработанные на базе запатентованных технологий RF, стабилизации и отслеживания, антенны этой компании используются во всех сферах судоходства. Линейка антенн Intellian включает в себя антенны спутникового ТВ, VSAT, Global Xpress и Fleetbroadband.
Группа Cobham предлагает инновационные решения для индустрий торговли, обороны и безопасности. Компания занимает лидирующие позиции в сфере производства спутникового коммуникационного оборудования для передачи аудио-, видео- и других данных. Спутниковые терминалы Sailor - одни из самых востребованных в списке спутникового оборудования морского VSAT.
