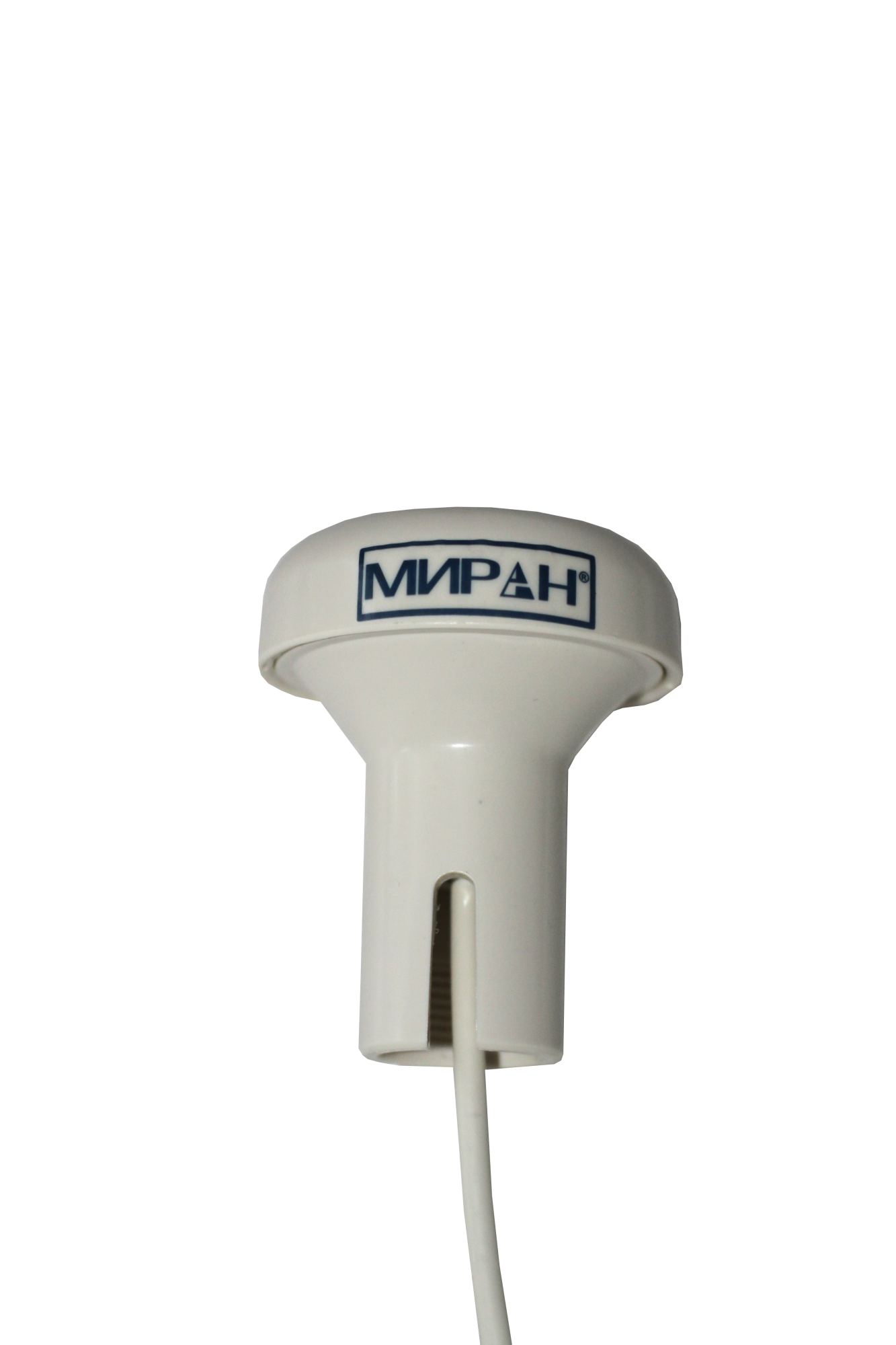

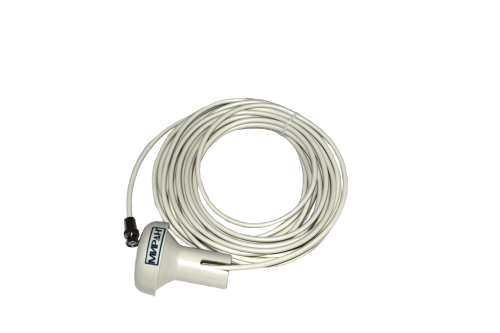

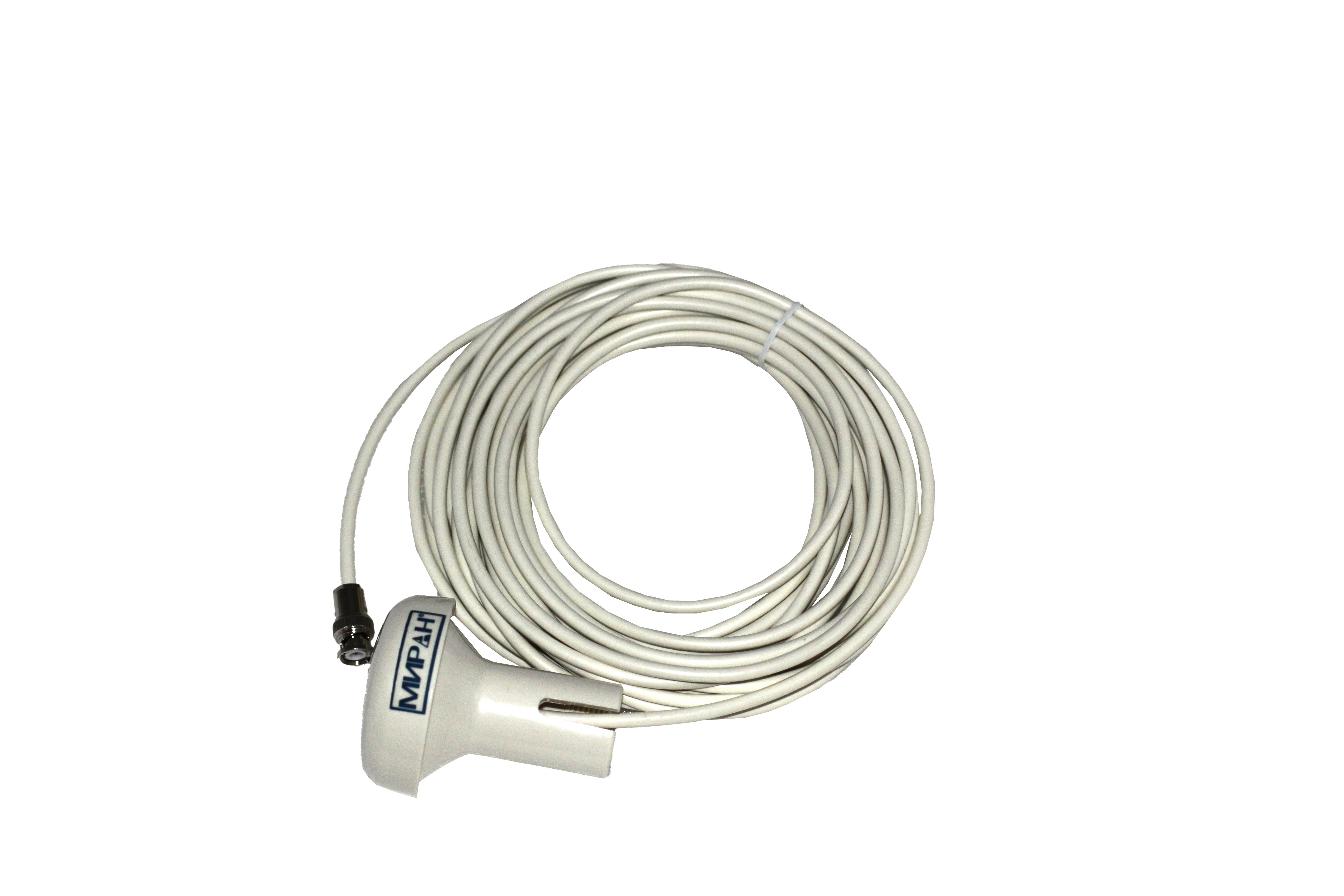

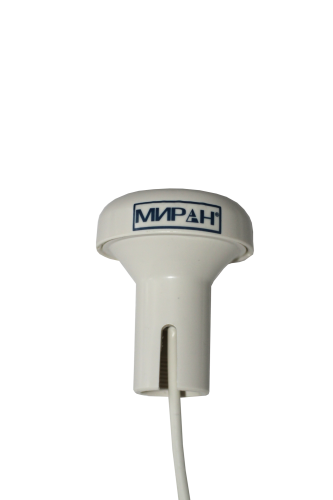

МИРАН ГНСС антенна ГНСС-10
Морская ГНСС-антенна МИРАН ГНСС-10 – это передовое решение, разработанное для обеспечения максимально точного приема сигналов спутниковой навигации даже в самых сложных морских условиях.
Эта антенна сочетает в себе компактный дизайн, высокую производительность и прочную конструкцию, что делает ее идеальным выбором для широкого спектра морских судов.
- Компактные размеры и герметичная конструкция:
- Диаметр: 97 мм
- Высота: 126 мм
- Вес: 340 г
- Диапазон частот: Принимает сигналы GPS (1575.42 МГц ± 1.023 МГц), ГЛОНАСС (1602.5625 — 1615.5 МГц) и Galileo (совместимость с L-диапазоном).
- Усиление антенны: 3.5 дБ обеспечивает отличный прием даже при слабом сигнале.
- Низкий коэффициент стоячей волны (КСВ): Максимум 1.5 говорит о высокой эффективности передачи сигнала.
- Напряжение питания: 3.3 ~ 5.0 В постоянного тока.
- Потребляемый ток: Максимум 12 мА. Низкое энергопотребление делает антенну экономичной и идеально подходит для использования на судах с ограниченным источником питания.
- Широкий температурный диапазон:
- Температура хранения: От -40°C до +70°C.
- Диапазон рабочей температуры: От -40°C до +55°C (подходит для судов с классом WINTERIZATION). Это гарантирует стабильную работу антенны в различных климатических условиях, от арктических холодов до тропической жары.
МИРАН ГНСС-10 – это высокотехнологичная GPS-антенна, созданная для обеспечения максимальной точности, надежности и долговечности. Она является идеальным выбором для любого судовладельца, который ценит безопасность и эффективность навигации.
|
Диаметр
|
97 мм |
|
Высота
|
126 мм |
|
Вес
|
340 г |
|
Материал корпуса
|
Поликарбонат |
|
Цвет
|
Белый |
|
Коннектор
|
Разъем BNC |
|
Подключаемый кабель
|
RG-58 |
|
Температура хранения
|
От -40°C до +70°C |
|
Относительная влажность
|
95% без конденсации |
|
Диапазон рабочей температуры
|
От -40°C до +55°C |
|
Степень защиты
|
IP56 |
|
Конструкция
|
Герметичная, полностью водонепроницаемая |
|
Монтаж
|
Крепление основания к трубе с дюймовой резьбой 3/4 |
|
Частота
|
1575.42 МГц ± 1.023MГц, 1561.098 МГц, 1602.5625 — 1615.5 МГц |
|
Выходное сопротивление
|
50 Ом |
|
Усиление антенны
|
3.5 дБ |
|
Выходной коэффициент стоячей волны по напряжению
|
1.5 макс |
|
Усилитель низкого шума
|
|
|
Частота
|
1575.42 МГц, 1602,5625 — 1615.5 МГц |
|
Коэффициент усиления мощности
|
Типовой 27 дБ |
|
Полоса пропускания
|
2 МГц/мин. |
|
Коэффициент шума
|
1.5 макс |
|
Затухание вне диапазона
|
20 дБ мин при Fo ±50 МГц |
|
Напряжение питания
|
3.3 ~ 5.0 В постоянного тока |
|
Потребляемый ток
|
Максимум 12 мА |
|
Коэффициент стоячей волны по напряжению
|
2 макс. |
|
Выходное сопротивление
|
50 Ом |
|
Общая производительность (Антенный элемент, усилитель низкого шума и кабель)
|
|
|
Частота
|
1575.42 МГц, 1602.5625 — 1615.5 МГц |
|
Коэффициент усиления
|
26 дБ |
|
Коэффициент шума
|
2.0 макс. |
|
Полоса пропускания
|
2 МГц |
|
Осевой коэффициент
|
3 дБ |
|
Коэффициент стоячей волны по напряжению
|
2 макс. |
|
Выходное сопротивление
|
50 Ом |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
