ГНСС-приемник МИРАН ГНСС-СП-2
МИРАН ГНСС СП-2 – это судовой комбинированный приёмоиндикатор производства группы компаний «Маринэк». Приёмоиндикатор предназначен для использования в навигационных целях на морских и речных судах. Устройство круглосуточно определяет навигационные параметры движения судна с помощью систем спутниковой навигации: GPS, ГЛОНАСС, Galileo и BeiDou. Может одновременно работать с 24 спутниками.

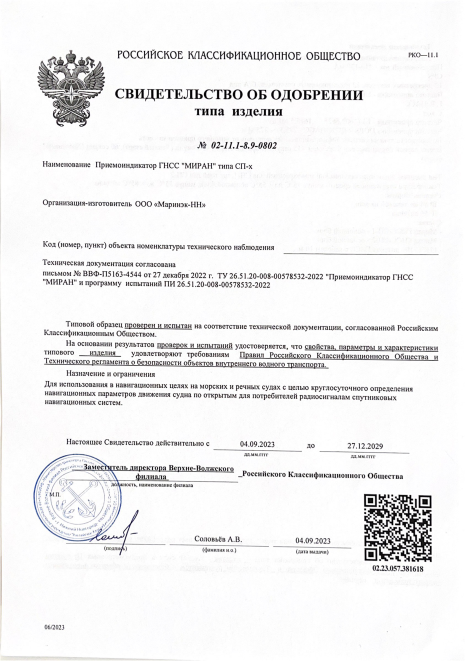

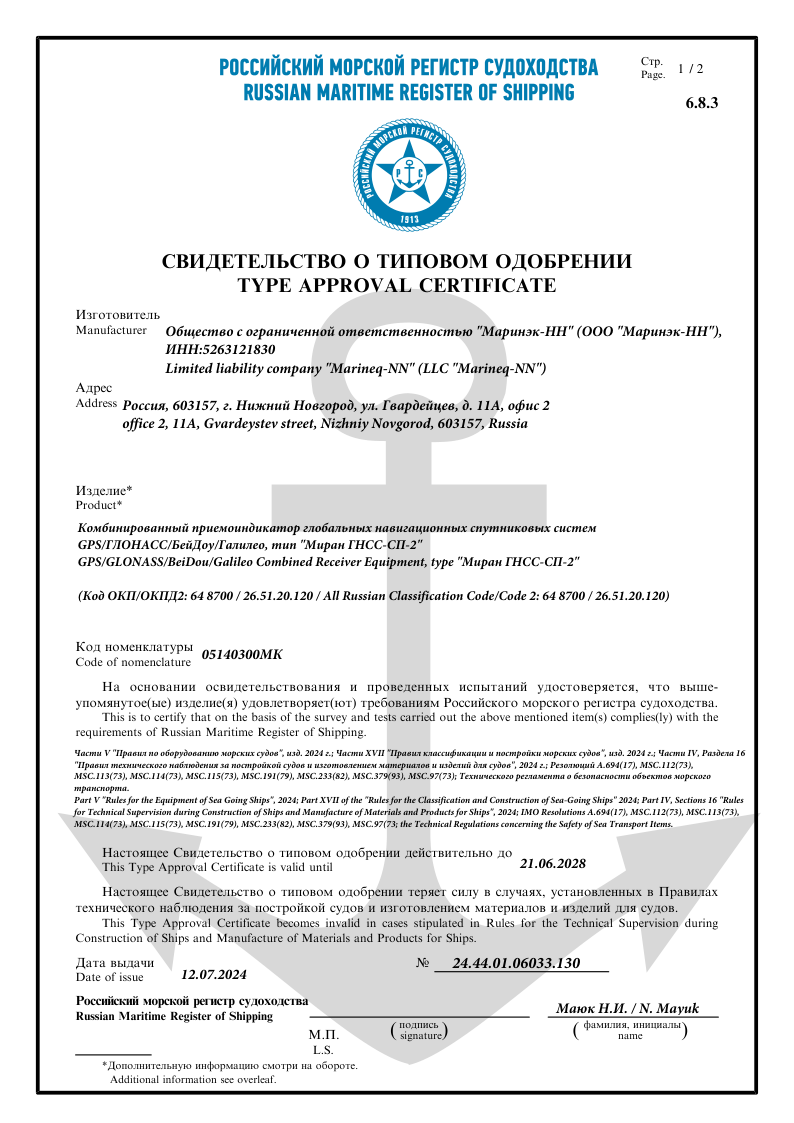

МИРАН ГНСС СП-2 полностью соответствует требованиям Российского Морского Регистра Судоходства и Российского Классификационного Общества.
GNSS-приемник устанавливается на морские и речные суда с целью автоматического и непрерывного определения координат. Точность определения координат при работе 4-х систем – до 0.6 м (без учета дифференциальных поправок). Напряжение питания устройства 10-30 В постоянного тока.

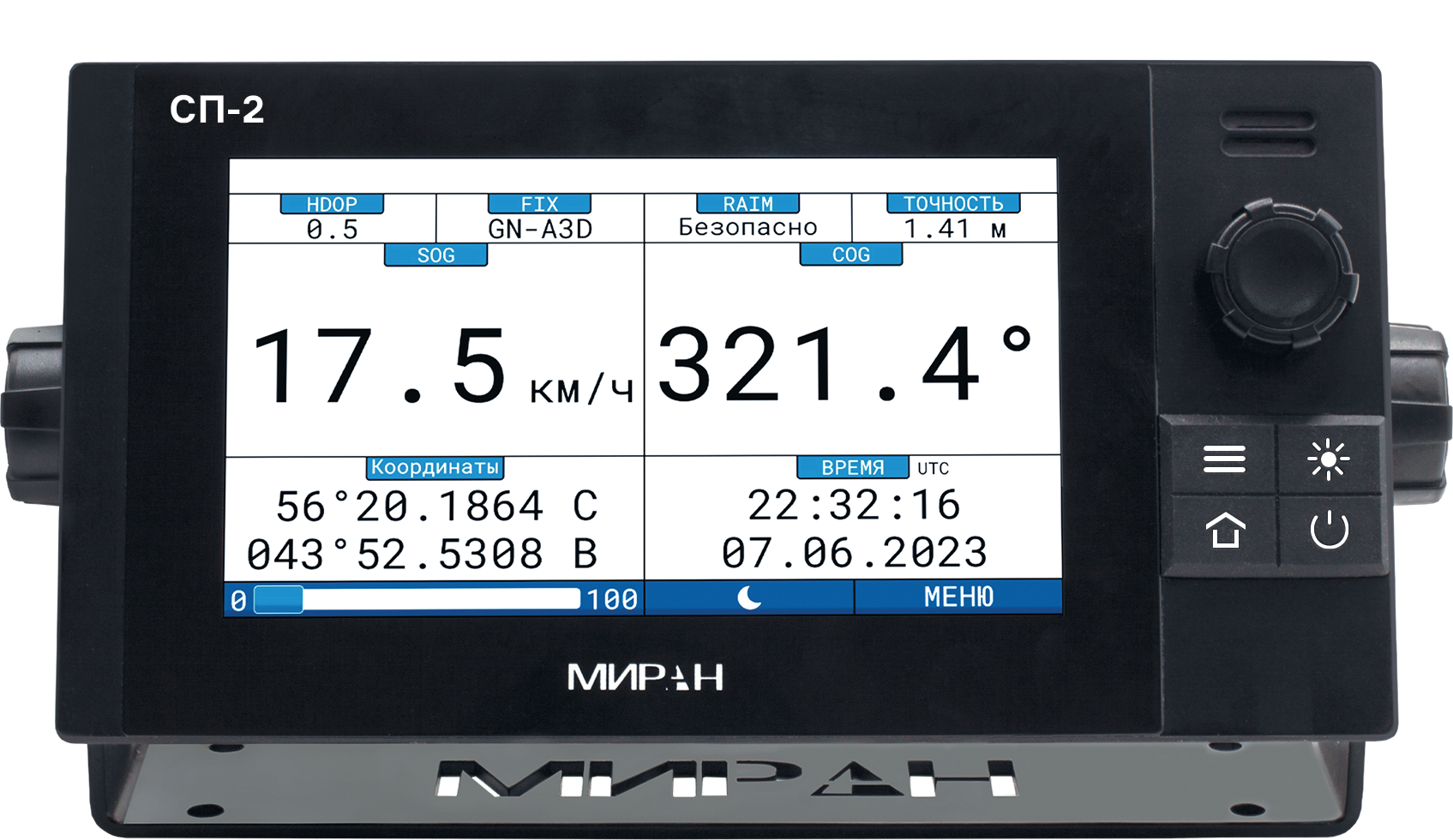

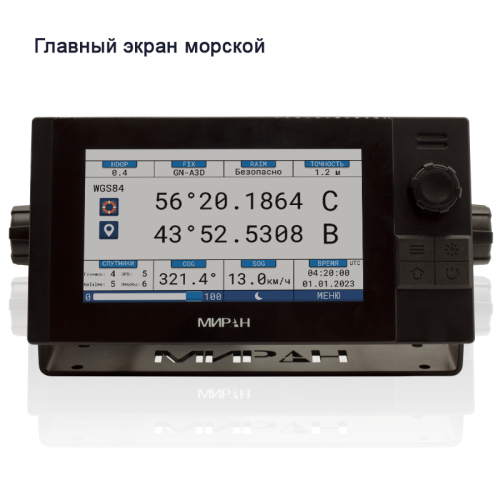

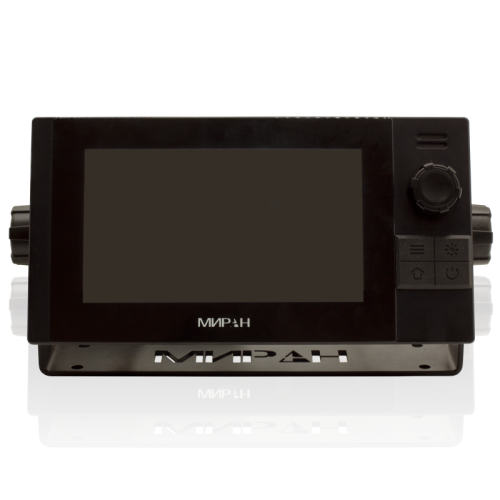

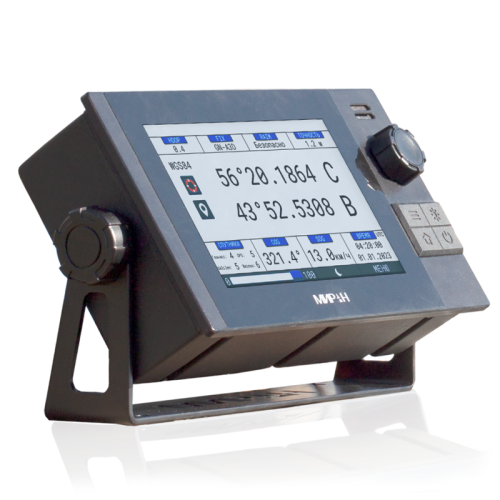

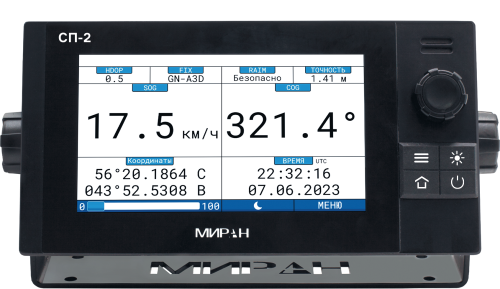

Лицевая панель ГНСС-СП2 совмещает в себе сенсорный дисплей и физические органы управления. Прибор имеет два режима отображения экрана: морской и речной. Речной режим отображает скорость и курс судна, а морской – координаты. Приёмник имеет возможность установки точки MOB (человек за бортом) и путевой точки с главного экрана.
Высокая скорость отслеживания навигационных параметров, реализованная в ГНСС СП-2, обеспечивает точную и своевременную оценку рисков.

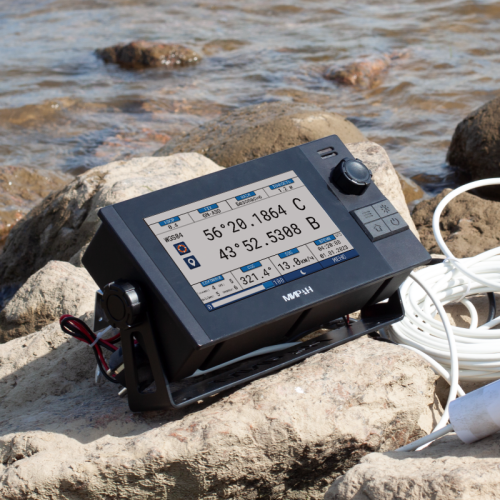

Приёмник начинает работу всего за несколько минут, что экономит время пользователя. Также устройство устойчиво к механическим повреждениям и неблагоприятным погодным условиям, что делает его идеальным для работы на открытых площадках.
Диапазон рабочих температур основного блога ГНСС-СП2 от -15 до +55°С, а антенны ГНСС-10 – от -40 до +55°С.

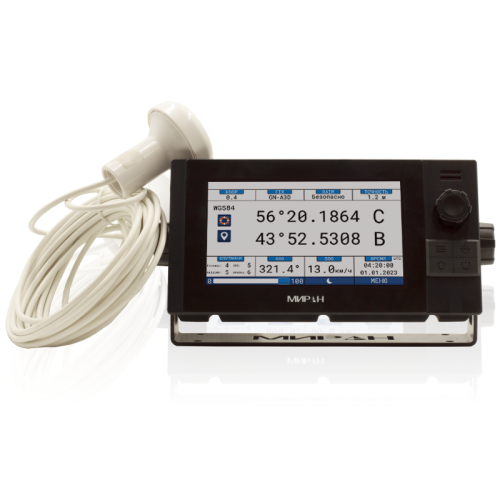

Состав оборудования:
- Основной блок (типа ГНСС-СП2);
- Антенна ГНСС с кабелем 10м (типа ГНСС-10);
- Стандартный монтажный комплект;
- Пультовой крепеж (опционально);
- Паспорт изделия;

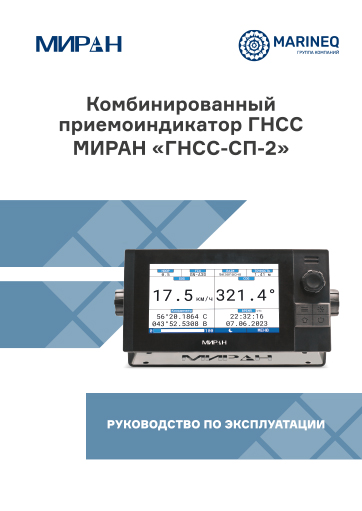

- Руководство по эксплуатации.
Сферы применения gnss-приемника МИРАН
– Навигация. Комбинированные приемоиндикаторы могут использоваться для измерения и отображения скорости судна, направления движения, а также других параметров, необходимых для навигации на ВВП.
– Безопасность. Высокая точность определения местоположения МИРАН ГНСС-СП-2 повышает безопасность в акваториях.
Причины купить ГНСС-приёмника
- Наличие дополнительной метрической системы измерения расстояния и скорости в км и км/ч
- Геодезическая система: WGS-84, ПЗ-90
- Прием и работа с дифференциальными подсистемами SBAS
- 7-дюймовой сенсорный ёмкостной IPS TFT LCD дисплей
- Поддержка систем спутниковой навигации GPS, ГЛОНАСС, Galileo и BeiDou
- Возможность одновременной активной работы с 24 спутниками
- Расчётная точность 1,5 м (95%) (без дифференциальных поправок)
- Напряжение питания 12-24 В постоянного тока

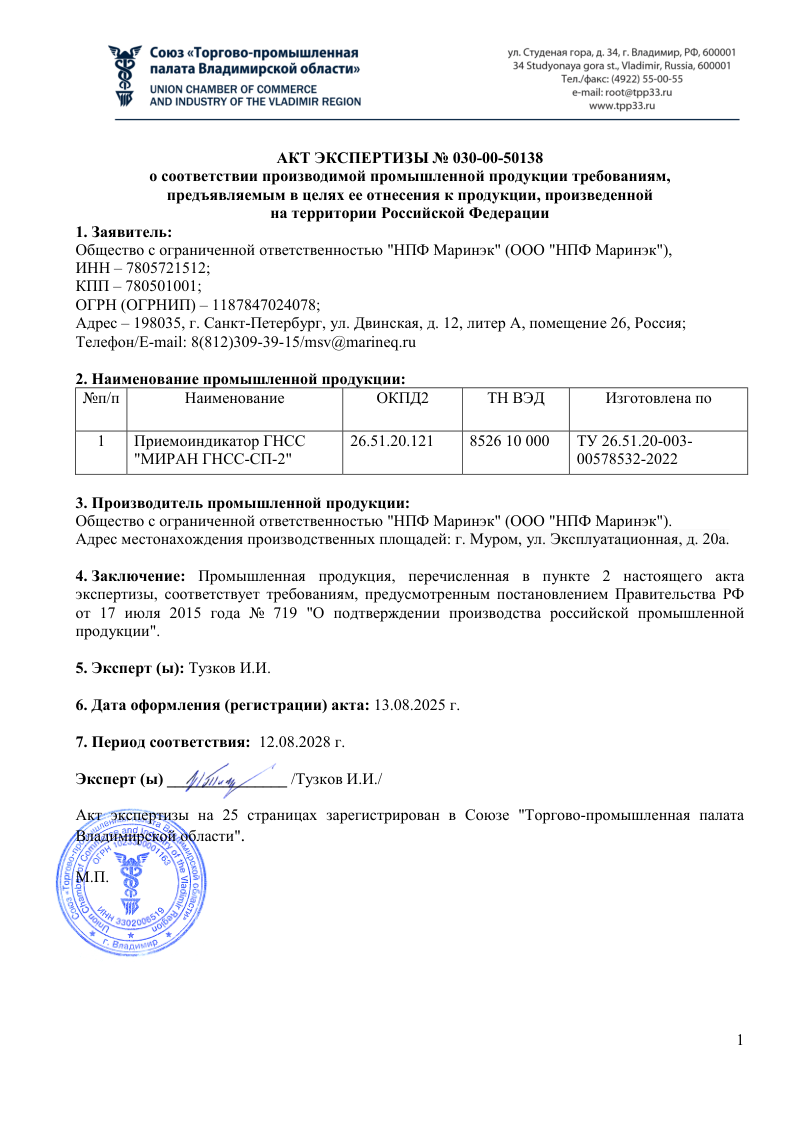

- Наличие РКО и РМРС, СТ-1
|
Технические характеристики приемоиндикатора МИРАН «ГНСС-СП-2»
|
|
|

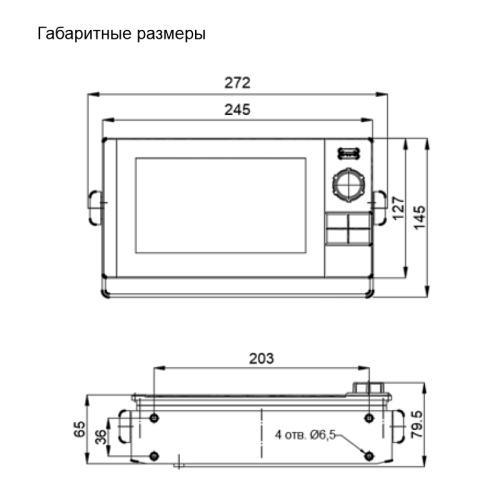

Габаритные размеры
|
|
|
Длина
|
272 мм |
|
Ширина
|
79,5 мм |
|
Высота
|
145 мм |
|
Вес
|
1,28 кг |
|
Напряжение питания
|
12-24 В постоянного тока |
|
ГЛОНАСС
|
С код, L1 (1602,5625 — 1615,5 МГц) |
|
GPS
|
C/A код, L1 (1575.42 МГц) |
|
Galileo
|
L1 (1575.42 МГц) |
|
BeiDou
|
B1 (1561.098 МГц) |
|
Одновременная активная работа
|
с 24 спутниками |
|
Возможность приема Диф. поправок
|
Да, RTCM SC-104 |
|
Быстрое изменение системы измерений расстояния и скорости
|
Да |
|
Наличие сигналов прибытия к путевой точке, установке на якорь, минимальной и максимальной скорости, бокового отделения судна
|
Да |
|
DGPS и ГЛОНАСС, DGalileo, DBDS
|
283,5 — 325 кГц |
|
Время первой корректировки в среднем
|
2 секунд (Горячий старт), 2 Секунд (Теплый старт), 32,5 секунд (Холодный старт) |
|
Максимальная скорость отслеживания
|
999 узлов |
|
Точность определения скорости
|
0,05 м/с и курса 0,3° |
|
Геодезическая Система
|
ПЗ-90 ,WGS-84 |
|
Прием и работа с дифференциальными подсистемами SBAS (WAAS, EGNOS, MSAS)
|
Да |
|
Возможность настройки портов вывода и изменение "толкера"
|
Да |
|
Точность определения координат при работе 4 систем
|
1.5 м и выше, до 0.6 м |
|
Дисплей
|
|
|
Диагональ
|
7" |
|
Разрешение
|
1024*600 |
|
Яркость
|
270 кд/м2 |
|
Экран морского судоходства
|
Да |
|
Экран речного судоходства
|
Да |
|
Язык
|
Русский, Английский |
|
Возможность установки с главного экрана точки MOB
|
Да |
|
Акустический шум
|
Не более 60 дБА на расстоянии 1 м |
|
Версия ПО
|
V 1.00 |
|
Диапазон рабочих температур
|
от -15°С до + 55°С |
|
Степень защиты
|
IP 44 (лицевая часть) IP 22 (задняя часть) |
|
Материал панели
|
Алюминий, высота борта 5мм |
|
Ночной режим
|
Да |
|
Антенна ГНСС-10
|
|
|
Диаметр, мм
|
68 мм |
|
Высота, мм
|
87 мм |
|
Вес, г
|
100 г |
|
Материал корпуса
|
Поликарбонат |
|
Цвет
|
Белый |
|
Коннектор
|
Разъем BNC |
|
Подключаемый кабель
|
RG-58 |
|
Температура хранения
|
от -40°C до +90°C |
|
Диапазон рабочей температуры
|
от -35°C до +85°C |
|
Степень защиты
|
IP56 |
|
Усилитель низкого шума
|
|
|
Частота
|
1575.42 МГц |
|
Коэффициент усиления мощности
|
типовой 27 дБ |
|
Полоса пропускания
|
2 МГц/мин. |
|
Общая производительность (Антенный элемент, усилитель низкого шума и кабель)
|
|
|
Частота
|
1575.42 МГц |
|
Коэффициент усиления
|
26 дБ мин |
|
Коэффициент шума
|
2,0 макс |
|
Хранение большого объёма альманахов навигационных систем
|
Да |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Комплектация приемоиндикатора МИРАН «ГНСС-СП-2»
- Руководство по эксплуатации - 1 шт.;
- Основной блок ГНСС-СП-2 - 1 шт.;
- Антенна ГНСС с кабелем 10 м – 1 шт.;
- Антенна ГНСС с кабелем 20м (опционально) - 1 шт.;
- Пультовой крепеж (опционально) - 1 шт.;
- Паспорт изделия – 1шт.;
- ЗИП – 1 шт.
