Состав оборудования судовой авральной сигнализации АС-2
 |
АС-20 | Центральная панель АС-20. Управление подачей звуковых / световых сигналов в авто / ручном режимах. Управляющие выходы для подключения сигнализаторов, тифона, а также подачи сигналов для АППСС и в РДР. |
 |
АС-24 (220) - С / С3 | Сигнализатор звуковой АС-24(220)-С / С3. |
 |
АС-24(220)-С2 | Сигнализатор комбинированный АС-24(220)-С2. |
 |

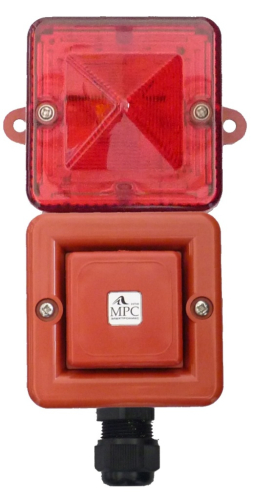

АС-24(220)-С4 | Сигнализатор комбинированный АС-24(220)-С4. |
 |
АС-24(220)-Л1 | Сигнализатор световой проблесковый АС-24(220)-Л1. |
Обозначения и основные характеристики блоков авральной сигнализации щитового исполнения:
| Тип блока | Функцио-нальное назна-чение | Состав из-делий | К-во групп/линий опове-щения | Пит., В | Часто-та пит. сети, Гц | Макс. ток, А | Собст. потреб. мощн., Вт | Степ. за-щиты | Вес, кг |
| АС-2Щ0 | Комплект системы авральной сигна-лизации щитового исполнения | АС-20 | 2 | =24 | - | 3 | 3 | IP44 | 4 |
| АС-2Щ1 | АС-20, АС-21 | 1 | =24 | - | 10 | 4.38 | IP44 | 10 | |
| АС-2Щ2 | АС-20, АС-22 | 2 | =24 | - | 10+10 | 5.76 | IP44 | 11 | |
| АС-2Щ3 | АС-20, АС-23 | 1 | ~220 | 50/60 | 10 | 5.35 | IP44 | 11 | |
| АС-2Щ4 | АС-20, АС-24 | 2 | ~220 | 50/60 | 10+10 | 7.7 | IP44 | 12 | |
| АС-2Щ5 | АС-20, АС-21, АС-25 | 1 | =24 | - | 10 | 7.51 | IP44 | 12 | |
| АС-2Щ6 | АС-20, АС-22, АС-26 | 2 | =24 | - | 10+10 | 13.76 | IIP44 | 12 | |
| АС-2Щ7 | АС-20, АС-23, АС-27 | 1 | ~220 | 50/60 | 10 | 9.3 | IP44 | 13 | |
| АС-2Щ8 | АС-20, АС-24, АС-28 | 2 | ~220 | 50/60 | 10+10 | 15.7 | IP44 | 14 |
Обозначения и основные характеристики сигнализаторов:
| Тип изделия | Тип сигна-лизатора | Пита-ние, В | Час-тота сети, Гц | Макс. звук. давл., дБ(А) на 1м | Энер-гия им-пульса, Дж | Цвет лампы | Ток потр., мА | Степ. за-щиты | Вес, кг |
| АС-24-С | Звуковой | =24 | - | 100 | - | - | 25 | IP56 | 0.3 |
| АС-24-С2 | Свето-звуковой | - | 100 | 0.5 | Красная* | 275 | IP56 | 0.5 | |
| АС-24-С3 | Звуковой | - | 104 | - | - | 80 | IP56 | 0.3 | |
| АС-24-С4 | Свето-звуковой | - | 104 | 0.5 | Красная* | 110 | IP56 | 0.3 | |
| АС-24-Л1 | Световой | - | - | 0.5 | Красная* | 250 | IP56 | 0.2 | |
| АС-220-С | Звуковой | ~220 | 50/60 | 100 | - | - | 25 | IP56 | 0.3 |
| АС-220-С2 | Свето-звуковой | 50/60 | 100 | 0.5 | Красная* | 48 | IP56 | 0.5 | |
| АС-220-С3 | Звуковой | 50/60 | 104 | - | - | 12 | IP56 | 0.4 | |
| АС-220-С4 | Свето-звуковой | 50/60 | 104 | 0.5 | Красная* | 20 | IP56 | 0.4 | |
| АС-220-Л1 | Световой | 50/60 | - | 0.5 | Красная* | 35 | IP56 | 0.2 |
Обозначения и основные характеристики распределительных коробок:
| Тип изделия | Напряжение сети, В | Частота пит. сети, Гц | К-во линий | Степень защиты | Вес, кг |
| КР-24-5 | =24 | - | 5 | IP44 | 1.2 |
| КР-24-10 | - | 10 | IP44 | 1.5 | |
| КР-220-5 | ~220 | 50/60 | 5 | IP44 | 1.2 |
| КР-220-10 | 50/60 | 10 | IP44 | 1.5 |
Обозначения и основные характеристики блоков питания:
| Тип изделия | Входное напряжение, В | Частота сети, Гц | Вых. напряжение, В | Макс. ток, А | Мощность Вт | Степень защиты | Вес, кг |
| БП-15-24 | ~90...~264 / =120...=240 | 50/60 | =24 | 0.63 | 15 | IP20 | 0.1 |
| БП-60-24 | 2.5 | 60 | IP20 | 0.33 | |||
| БП-100-24 | 4 | 96 | IP20 | 0.42 | |||
| БП-120-24 | 5 | 120 | IP20 | 0.79 | |||
| БП-240-24 | 10 | 240 | IP20 | 1.03 | |||
| БП-480-24 | 20 | 480 | IP20 | 1.6 |
МРС Электроникс АС-2 — набор оборудования судовой авральной сигнализации, изготовленный по техническим условиям ННПС.468232.001ТУ. Авральная сигнализация АС-2 предназначена для подачи авральных сигналов на плавательных средствах класса РМРС и РРР.
Оборудование авральной сигнализации АС-2 включает в себя центральную панель АС-20, предназначенную для управления подачей сигналов и располагающую встроенными звуковым сигнализатором и диммером. Панель имеет несколько выходов для управления сигнализаторами, тифоном, трансляцией, выходы сигнала неисправности для АППСС, сигнала в РДР.
Блок коммутации сигнализаторов, входящий в состав АС-2, коммутирует питание всех судовых сирен, ревунов, светосигнальных устройств. Распределительные коробки, сигнализаторы, блоки коммутации и блоки питания являются необходимой периферией, а кнопочный пост позволяет подавать авральные сигналы в ручную.
Также в состав комплекта оборудования общесудовой авральной сигнализации АС-2 входят распределительные коробки с предохранителями для подключения к АС-2 звуковых и световых сигнальных устройств, сигнализаторы - для звуковой или световой сигнализации, блок коммутации питания - для автоматического перехода на аварийное энергоснабжение в случае исчезновения основного, блок питания - для подачи на устройство требуемого напряжения постоянного тока 24 В, кнопочный пост - для подачи аварийных сигналов в ручном режиме.
Авральная сигнализация АС-2 компонуется из набора компонентов, соответствующих техническим требованиям системы:
| Тип изде-лия | Функцио-нальное назна-чение | Испол-нение | К-во групп/линий опове-щения | Пит., В | Часто-та пит. сети, Гц | Макс. ток, А | Собст. потреб. мощн., Вт | Степ. за-щиты | Вес, кг |
| АС-20 | Панель автома-тической подачи авральных сигналов | Пуль-товое | 2 | =24 | - | 3 | 3 | IP44 | 0.4 |
| АС-21 | Блок коммутации сигнали-заторов с ручным переклю-чателем подачи авральных сигналов | на Din-рейке | 1 | =24 | - | 10 | 1.38 | IP20 | 0.8 |
| АС-22 | на Din-рейке | 2 | =24 | - | 10+10 | 2.76 | IP20 | 1.1 | |
| АС-23 | на Din-рейке | 1 | ~220 | 50/60 | 10 | 2.35 | IP20 | 0.9 | |
| АС-24 | на Din-рейке | 2 | ~220 | 50/60 | 10+10 | 4.7 | IP20 | 1.2 | |
| АС-25 | Блок коммутации питания | на Din-рейке | - | =24 | - | 10 | 3.03 | IP20 | 0.62 |
| АС-26 | на Din-рейке | - | =24 | - | 20 | 8 | IP20 | 0.71 | |
| АС-27 | на Din-рейке | - | ~220 | 50/60 | 10 | 3.95 | IP20 | 0.62 | |
| АС-28 | на Din-рейке | - | ~220 | 50/60 | 20 | 8 | IP20 | 0.71 | |
| АС-29 | Пост кнопочный | Пластик. корпус | - | 300 | - | 5 | - | IP56 | 0.25 |
Причины купить судовую авральную сигнализацию АС-2:
- отечественный производитель МРС Электроникс
- центральная панель
- автоматический и ручной режимы подачи сигналов
- сертификаты РМРС и РРР
Чтобы купить судовую авральную сигнализацию АС-2 или уточнить стоимость оборудования, обращайтесь к менеджерам нашего магазина по телефонам, указанным на сайте.
|
Питание
|
24 В / 220 В |
|
Стандарты и сертификаты
|
РМРС, РРР |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
