- Антенна
- Поворотный кронштейн из пластика
- Кабель RG-58 длиной 5 метров
- Разъём PL259 и BNC
- Паспорт и руководство
.jpg)

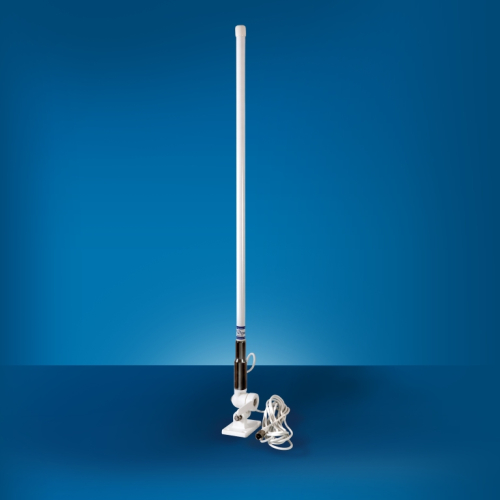

Антенно-фидерное устройство АШС-2,4 (антенна штыревая судовая длиной 2,4 м) электрически представляет собой симметричный полуволновый вибратор с отсекающим четвертьволновым стаканом, что позволило отказаться от выступающих противовесов. Конструктивно излучающий элемент расположен внутри жесткого стекловолоконного радиопрозрачного чехла (степень защиты IP 55), в основании которого находится поворотный кронштейн (входит в комплект поставки), позволяющий осуществлять крепление антенного устройства к различным поверхностям. Конструкция кронштейна обеспечивает заваливание антенного устройства или его понижение до уровня настройки судна в кратчайший срок. В состав антенно-фидерных устройств конструктивно входит коаксиальный кабель RG-58 длиной 5м одним концом подключенный путем пайки к излучающему элементу, находящемуся внутри стекловолоконного чехла. На другом конце кабеля установлен высокочастотный соединитель PL259.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННЫ АШС-1,5:
Электрические параметры:
- Частотный диапазон, МГц - 300-346
- Волновое сопротивление, Ом - 50
- Коэффициент усиления, dBi - 2
- Диаграмма в горизонтальной (Н)-плоскости - ненаправленная
- Коэффициент стоячей волны (КСВН), менее - 1,4
- Максимальная мощность, Вт - 50
Конструктивные параметры:
- Высота, мм - 2400
- Диаметр мачты мм - 20
- Вес антенны, кг - 1,4
