Радиостанция с ЦИВ класса А ГМССБ МИРАН УКВ-С-1А
МИРАН УКВ-С-1А – это судовая УКВ-радиоустановка с ЦИВ (ГМССБ). Данное высокотехнологичное оборудование обеспечивает радиотелефонную связь на международных частотах в диапазоне морской подвижной службы 156-174 МГц и цифровой избирательный вызов (ЦИВ). Радиоустановка предназначена для установки на борт судна под следующие районы плавания: А1, А2, А3, А4.УКВ радиоустановка с ЦИВ МИРАН «УКВ-С-1А» предназначена для передачи и приёма оповещений о бедствии, навигационных предупреждений, метеорологических прогнозов. Имеет сертификаты РКО и РМРС.
В комплект поставки входят:
- Блок приёма-передатчика со встроенным громкоговорителем «УКВ-С-1А»;
- Тангента «ТГ-С-1А»;
- Преобразователь напряжения «ПН24/12»;
- Монтажный комплект;

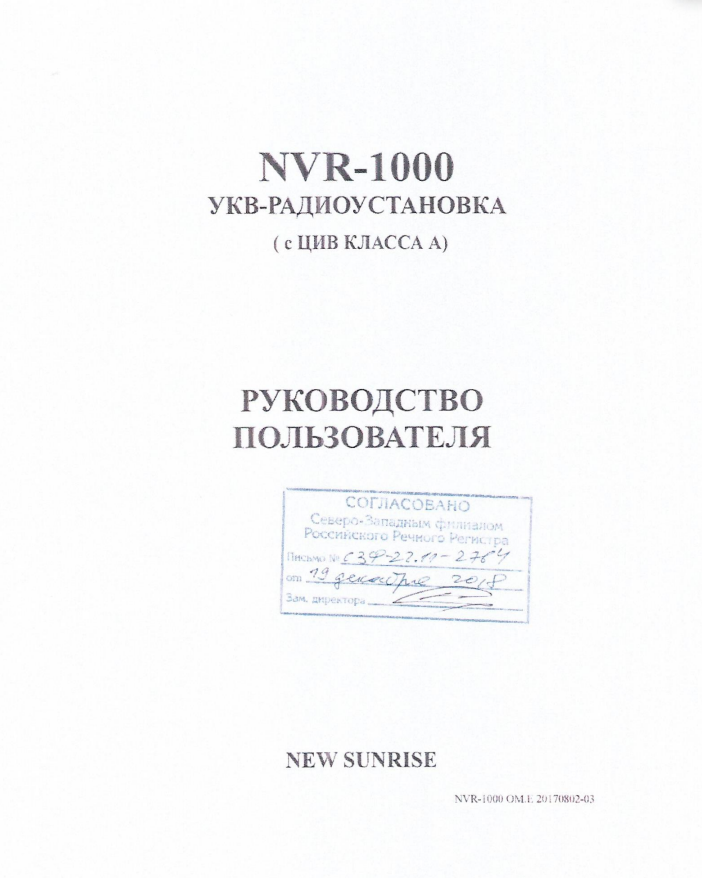

- Руководство по эксплуатации;
- Паспорт.
Опционально в состав может входить:
- УКВ-антенна «АШ-1,2-01»;
- Коробка соединительная «КС01»;
- Громкоговоритель «5ГП»;
- Тангента «ТУ-ПВ-1А».
Блок приёмо-передатчика «УКВ-С-1А» имеет рабочие частоты: Тх 156,025-161,600 МГц; Rх 156,050-163,275 МГц. Искажение составляет не более 5%.
Преобразователь напряжения «ПН24/12» сконструирован из чёрного металла. Вес: 0,65 кг. Максимальный ток нагрузки: 10А.
УКВ-антенна «АШ-1,2-01» сделана из алюминиевого сплава с оптоволокном. Частотный диапазон 156-163 МГц. Степень защиты устройства IP56.
Цифровой избирательный вызов предполагает:
- Подача сигнала бедствия;
- Подтверждение сигнала бедствия;
- Ретрансляция сигнала бедствия;
- Выборочный вызов (вызов цели одного судна);
- Запрос местоположения судна;
- Приём местоположения;
- Выборочное подтверждение вызова;
- Групповой вызов;
- Вызов всем кораблям;
- Морской вызов (Вызов на судно в определённом морском районе);
- Полуавтоматическая телефонная связь.
На передней панели внедряемого блока рации расположены динамик, экран, разъёмы тангенты и клавиши различного назначения:
- Кнопка включения;
- Клавиша/ручка выбора каналов и навигации по меню;
- Кнопка выбора 16/9 каналов;
- Кнопка сигнала бедствия;
- Кнопка регулировки громкости и шумоподавления;
- Кнопка выхода из настрое или возврата в предыдущее меню настройки;
- Кнопка меню;
- Сенсорные кнопки для выбора отображаемой на экране информации;
- Кнопка активации передачи;
- Кнопка выбора каналов;
- Кнопка выбора мощности передатчика.
На экране отображается различная информация, например частота/наименование каналов, номер канала или отображение введённого кода MMSI (в режиме реки не отображается).
Обладает широким диапазоном рабочих температур от -15°С до +55°С. Это позволяет устройству работать при различных условиях эксплуатации. Степень защиты составляет IP44.Таким образом, УКВ радиоустановка УКВ-С-1А является надежным и многофункциональным средством связи, обладающим широкими возможностями применения в самых различных условиях. С её помощью можно обеспечить связь как на больших расстояниях, так и в условиях ограниченной видимости.
Сферы применения УКВ-рации
- Навигация и управление флота. Радиостанции позволяют поддерживать связь с берегом в случае навигационной опасности, а также координации маневрирования судна.- Связь. УКВ-С-1А может применяться на морских судах для связи между кораблями и береговыми службами, а также для обеспечения связи в рамках поисково-спасательных операций.
- Безопасность. Позволяет обеспечить безопасность экипажа и судна посредством обеспечения быстрой связи между плавсредствами.
Причины купить УКВ-радиостанцию

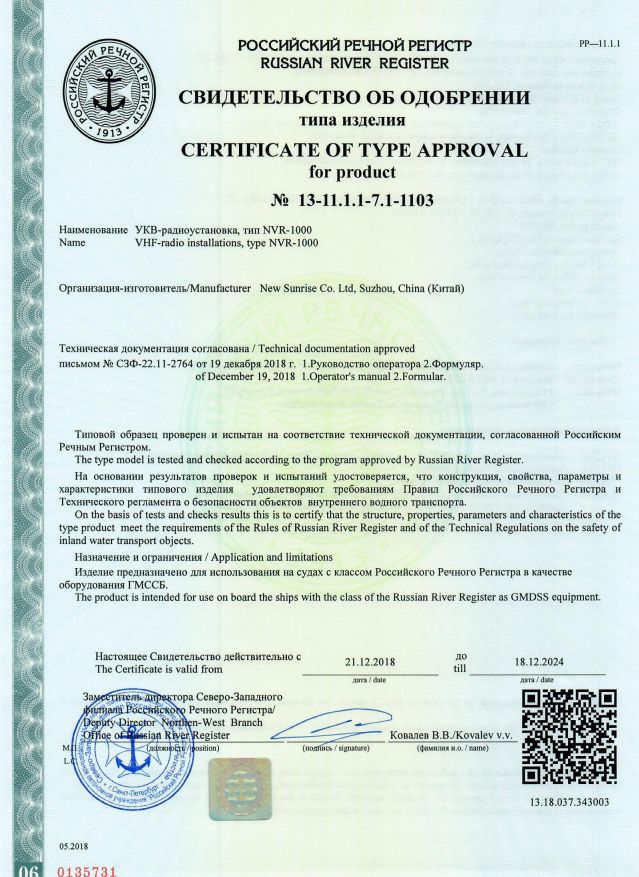

- Свидетельство РКО и РМРС
- Излучаемая мощность 1/25 Вт
- Выносной пост (опционально)
- Диапазон рабочих температур блока приёмо-передатчика от 15°С до ∿+55°С
- Класс излучения - G3E, G2B
|
Общие характеристики блока приемо-передатчика «УКВ-С-1А»
|
|
|
Габариты:
|
|
|
Длина
|
222 мм |
|
Ширина
|
161,5 мм |
|
Высота
|
130 мм |
|
Вес
|
1,4 кг |
|
Напряжение питания
|
13.8 (±15%) В постоянного тока |
|
Модуляция
|
PM (16K0G3E), DSC (16K0G2B) |
|
Стабильность частоты
|
±5 ppm |
|
Волновое сопротивление антенны
|
50 Ом |
|
Искажение
|
не более 5% |
|
Рабочие частоты
|
Tx 156.025~161.600 МГц |
|
Рабочие частоты
|
Rx 156.050~163.275 МГц |
|
Класс цифрового избирательного вызова (ЦИВ)
|
"А" |
|
Версия программного обеспечения
|
V1.xx |
|
Передатчик
|
|
|
Выходная мощность
|
1/25 Вт |
|
Потребляемый ток
|
до 5,5А (мощность передатчика 25Вт) |
|
Потребляемый ток
|
до 1,5А (мощность передатчика до 1Вт) |
|
Входное сопротивление
|
2 kΩ |
|
Приемник
|
|
|
Чувствительность
|
≤-120 дБм (12 дБ SINAD) |
|
Мощность динамика
|
2 Вт |
|
Формат данных ГНСС
|
NMEA 0183 (2.0) |
|
Выходное сопротивление внешнего динамика
|
4 Ом |
|
Мощность подключаемого внешнего динамика
|
до 4.5 Вт |
|
DSC(CH70) Чувствительность приема
|
≤-117 дБм (1% BER) |
|
Чувствительность шумоподавления
|
≤0.22 μВ |
|
Диапазон рабочих температур блока приемо-передатчика
|
-15 °С ~ +55 °C |
|
Диапазон рабочих температур морской УКВ антенны МИРАН АШ-1,2-01
|
-40 °С ~ +55 °C |
|
Степень защиты блока приемо-передатчика
|
IP44 (УКВ-С-1А, ТГ-С-1А, ПН24/12) |
|
Степень защиты блока морской УКВ антенны МИРАН АШ-1,2-01
|
IP56 |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
