- Базовый комплект
- Периферийные комплекты (количество определяется числом потребителей топлива на судне)
- центральный контроллер "Портал" — 1 шт.
- антенна приемника сигналов GPS/ГЛОНАСС или антенна приемника сигналов GPS
- антенна GSM-связи
- блок питания "Портал"
- периферийный контроллер / расходомер "Портал"
- монитор "Портал"
- датчик температуры производства СКБ «Маяк» – 2 шт.
- преобразователь избыточного давления «ПД-Р-1МПа-1» производства ОАО «Саранский приборостроительный завод» – 1 шт.
- 1 или 2 датчика расхода топлива из перечисленных ниже:
- датчик расхода топлива «ПОРТ-1» ТУ 4213-001-53138661-2006 производства СКБ «Маяк», город Воронеж
- счётчик расхода жидкого топлива «VZO 4 OEM», «VZO 8 OEM», «VZO 15 OEM», «VZO 20 OEM», «VZO 25 OEM» производства «Aquametro», Швейцария
- счётчик жидкости с овальными шестернями унифицированные «ППО-25-1,6 СУ» ТУ 311-5806724.081-91 производства ОАО «Промприбор», город Ливны; или других производителей
- счётчик жидкости с овальными шестернями унифицированные «ДД-25-1,6 СУ» ТУ 4213-024-00860139-2007 производства ОАО «МОПАЗ», город Малоярославец
- преобразователь расхода турбинный геликоидный «ТПРГ 12-9-2» ЛГФИ.407221.027 ТУ производства ОАО «Арзамасский приборостроительный завод»
- датчик частоты вращения вала двигателя – «датчик фаз 48.3855» производства ООО «Авто Трейд», город Калуга
- модуль измерительный ввода-вывода аналоговых сигналов «NL-8TI-O-M-НД» производства ООО «Научно-исследовательская лаборатория автоматизации проектирования», город Таганрог
- датчики термопарные J-типа (ТХК) или K-типа (ТХА) в количестве, равном числу цилиндров в двигателе
- ультразвуковой датчик уровня топлива «УЗИ-2,5» производства ООО «ТС Сенсор», город Москва
КДК Портал-Дон-02 — контрольно-диагностический комплекс, сертифицированный Российским морским регистром судоходства (РМРС) и Российским речным регистром (РРР) и предназначенный для измерения расхода топлива судна. Компания "Маринэк" является официальным дилером СКБ "Маяк" по Северо-Западу и уполномочена на изготовление и согласование проектной документации, монтаж данного изделия и проведение пусконаладочных работ.

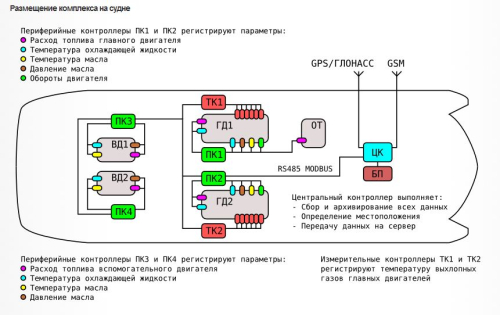

Судовой контрольно-диагностический комплекс Портал-Дон-02 предназначен для удаленного контроля расхода дизельного топлива, диагностики технического состояния потребителей дизельного топлива на судне, наблюдения за перемещением судна, с возможностью беспроводной передачи данных на диспетчерский пункт.
Благодаря судовому расходомеру КДК Портал-Дон-02 может быть обеспечена безаварийная эксплуатация дизелей за счет отслеживания технического состояния двигателей в реальном времени, анализа технического состояния конкретного дизеля за период, оповещения о выходе параметров за допустимые пределы. Комплекс обеспечивает оператора следующими данными:
- по расходу топлива судна каждого потребителя ГСМ за желаемый период;
- по расходу топлива судна с привязкой к прохождению судном контрольных точек благодаря ГЛОНАСС мониторингу.
Контрольно-диагностический комплекс Портал-Дон-02 осуществляет контроль расхода дизельного топлива судна и параметров систем двигателей речных судов и плавсредств при эксплуатации их в разных режимах нагрузки, в разных климатических условиях. Комплекс позволяет снимать такие параметры, как:
- количество топлива, израсходованное дизельным двигателем и другими потребителями
- спутниковый мониторинг судна (время, координаты, скорость, направление движения, пройденный путь)
- температура охлаждающей жидкости, температура и давление масла в каждом двигателе
- частота вращения вала каждого двигателя, ресурс каждого двигателя в моточасах
- диагностика согласованной работы цилиндров (используются термопарные датчики, установленные в выпускном коллекторе ДВС) для каждого двигателя
Причины купить Портал-Дон-02:
- Комплекс сертифицирован РРР и РМРС
- КДК позволяет исключить возможность искажения данных за счет отсутствия влияния человеческого фактора при учете ГСМ
- Формирование топливных отчетов в любое время за любой отчётный период
- Достоверность данных, которая обеспечивается высокой точностью приборов учёта (погрешность не превышает 1%)
- Получение данных по расходу топлива каждого потребителя ГСМ за желаемый период и с привязкой к прохождению судна контрольных точек
- Визуализация данных на панели оператора, устанавливаемой в рубке судна
- Гарантированная надежность работы КДК «Портал-Дон-02»
Чтобы купить Портал-Дон-02 или уточнить стоимость оборудования, обращайтесь к менеджерам нашего магазина по телефонам, указанным на сайте.
Цена, характеристики, внешний вид и комплектация товара могут быть изменены без предварительного уведомления.|
Питание
|
9-18 В / 18-36 В (центр. и периферийный контроллеры), 24-28 В (панель оператора), 9-30 В (преобразователь избыточного давления ПД-Р) |
|
Стандарты и сертификаты
|
РМРС, РРР |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
