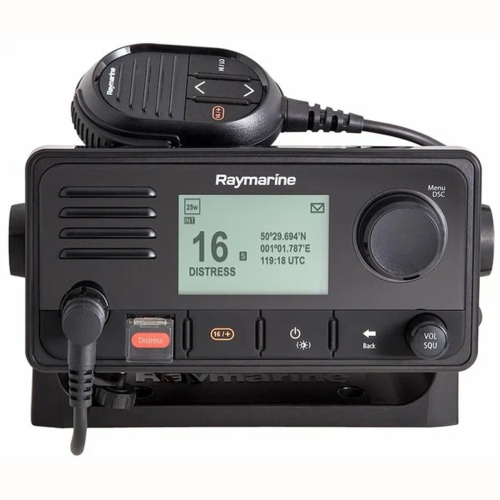

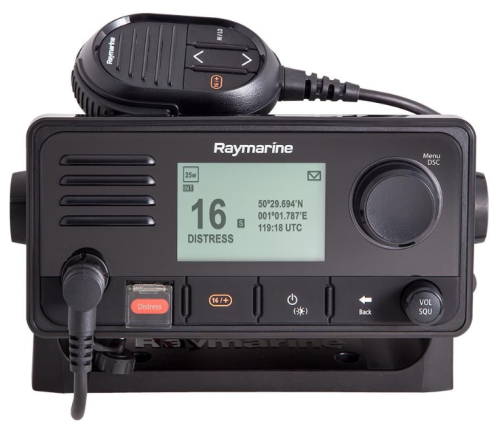

Морская радиостанция Ray63 Dual Station VHF Radio w/GPS
Ray63 VHF – это больше, чем стандартная УКВ-радиостанция. Она спроектирована как многофункциональный узел связи, тесно интегрированный с общей электроникой судна.
Одной из ключевых особенностей Ray63 является возможность организации двух независимых постов на борту. Это достигается благодаря подключению опциональной трубки Ray60 (или аналогичного дополнительного терминала RayMic). Наличие такой опции позволяет капитану использовать основной пост в рулевой рубке, в то время как второй пост может быть размещен, например, в камбузе или на флайбридже.
Более того, предусмотрена функция интеркома, что обеспечивает оперативную внутреннюю связь между постами — неоценимое преимущество при маневрировании или проведении поисково-спасательных работ.
Радиостанция обеспечивает бесшовную интеграцию с навигационным оборудованием судна. Она поддерживает обмен данными по протоколам NMEA0183 и NMEA2000. Это позволяет Ray63 не только передавать данные, но и принимать важную навигационную информацию, такую как координаты и параметры движения, напрямую от других бортовых устройств.
Хотя Raymarine Ray63 является хорошим выбором для многих типов судов, для судов, подпадающих под обязательства Глобальной морской системы связи при бедствии (ГМССБ), требуются сертифицированные системы с поддержкой ЦИВ (Цифровой Избирательный Вызов). В данном контексте, наряду с импортными аналогами, стоит рассмотреть высокотехнологичное отечественное решение: МИРАН УКВ-С-1А.
Установка «УКВ-С-1А» обеспечивает полную радиотелефонную связь на международных частотах (156–174 МГц) и включает ЦИВ. Эта радиоустановка сертифицирована РКО и РМРС и предназначена для эксплуатации в любых районах плавания (А1, А2, А3, А4).
Ключевые функции ЦИВ в «УКВ-С-1А»:
- Подача, подтверждение и ретрансляция сигналов бедствия;
- Выборочный вызов одного судна.
- Запрос и прием координат;
- Групповые и общесудовые вызовы;
- Полуавтоматическая телефонная связь.
Для функционирования этой системы также требуются сопутствующие компоненты: преобразователь напряжения «ПН24/12» (с током до 10А) и УКВ-антенна «АШ-1,2-01», обеспечивающая работу в диапазоне 156–163 МГц со степенью защиты IP56.
Для судов, требующих соответствия строгим стандартам ГМССБ, на рынке существуют сертифицированные альтернативы, такие как МИРАН «УКВ-С-1А». Для получения полной информации по выбору и установке этих систем рекомендуется обратиться к квалифицированным специалистам.
Сферы применения УКВ-рации
- Навигация и управление флота. Радиостанции позволяют поддерживать связь с берегом в случае навигационной опасности, а также координации маневрирования судна.
- Связь. УКВ-С-1А может применяться на морских судах для связи между кораблями и береговыми службами, а также для обеспечения связи в рамках поисково-спасательных операций.
- Безопасность. Позволяет обеспечить безопасность экипажа и судна посредством обеспечения быстрой связи между плавсредствами.
Причины купить УКВ-радиостанцию
- ЦИВ класса D, VHF-диапазон
- Создание двух постов
- Большой ЖК-дисплей
- Съемная тангента, устанавливаемая спереди и сзади рации
- Поддержка протоколов NMEA0183/2000
- Совместная работа с МФД Raymarine Axiom
|
Степень защищенности
|
IPX6 и IPX7 |
|
Тип диапазона частот
|
VHF (УКВ) |
|
ЦИВ
|
Класс D |
|
Количество GPS-каналов
|
72 |
|
Холодный старт
|
<2 мин |
|
Диапазон частот
|
TX: 156.000–157.425 МГц |
|
|
RX: 156.050–163.275 МГц |
|
Приватные каналы
|
155.500 МГц –161.425 МГц |
|
Входное напряжение
|
12 В DC (ном); 9–16 В |
|
Потребление тока
|
<6 А |
|
|
600 мА (режим ожидания) |
|
|
2 А (прием) |
|
Выходная мощность
|
1 Вт |
|
|
25 Вт |
|
Диапазон рабочих температур
|
От -20°C до 60˚ C |
|
Диапазон температур хранения
|
От -25˚C до 70˚ C |
|
Интерфейсы
|
NMEA0183; SeaTalkng®/NMEA2000; RCA; TNC; Разъемы для трубок (передний и задний) |
|
Паразитные излучения
|
-36 дБ при 25 Вт |
|
Громкоговоритель базовой станции
|
2,5 Вт (8 Ом) |
|
Внешний динамик
|
5 Вт (4 Ом) / 2,5 Вт (8 Ом) |
|
Диапазон между каналами
|
12,5 кГц |
|
Девиация частоты
|
±5,0 кГц |
|
Подавление ложных сигналов
|
> 70 дБ |
|
Подавление интермодуляционных искажений
|
> 70 дБ |
|
Тангента
|
1 Вт (16 Ом) |
|
Восприимчивость по соседнему каналу
|
>70 дБ |
|
Искажения звука
|
<10% |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
