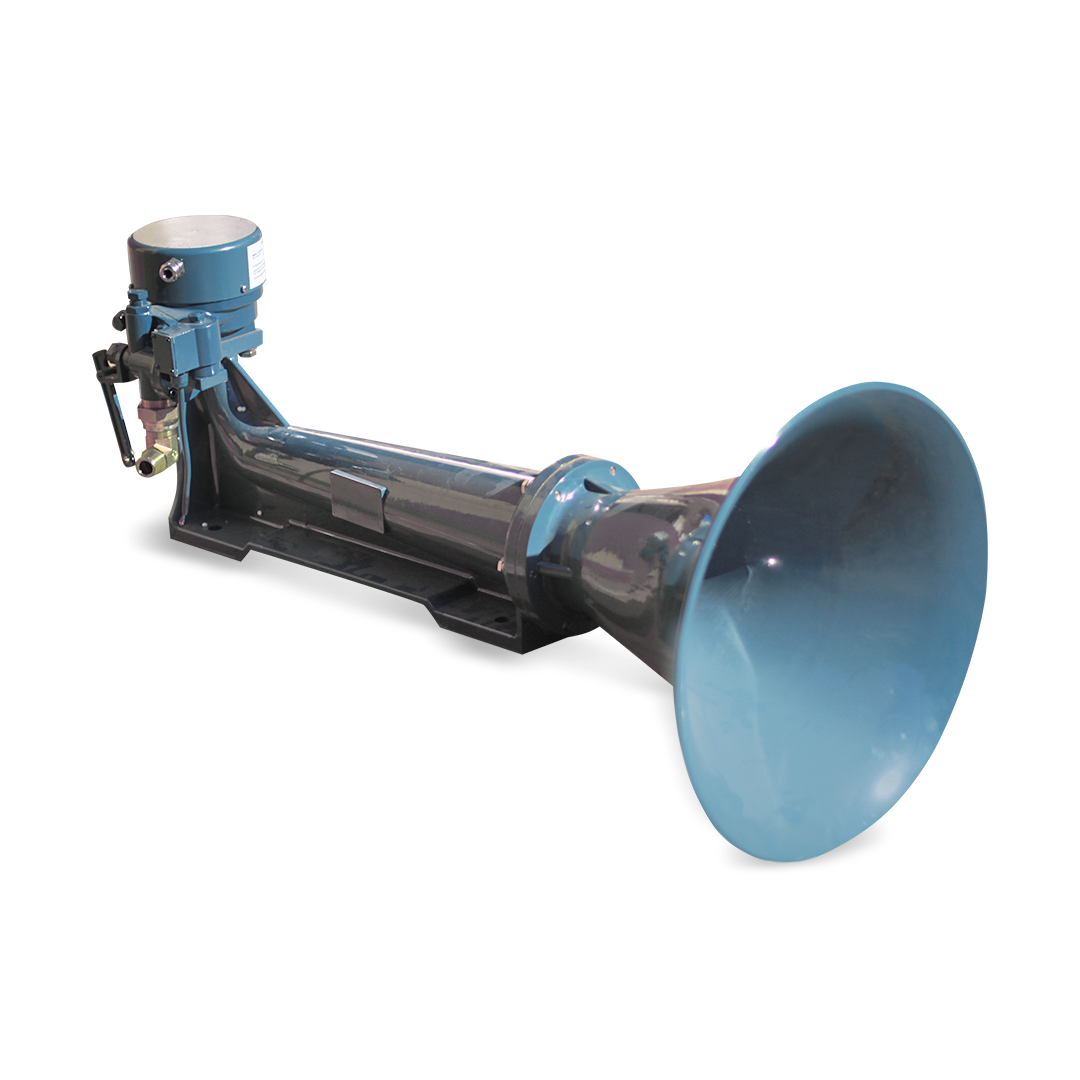

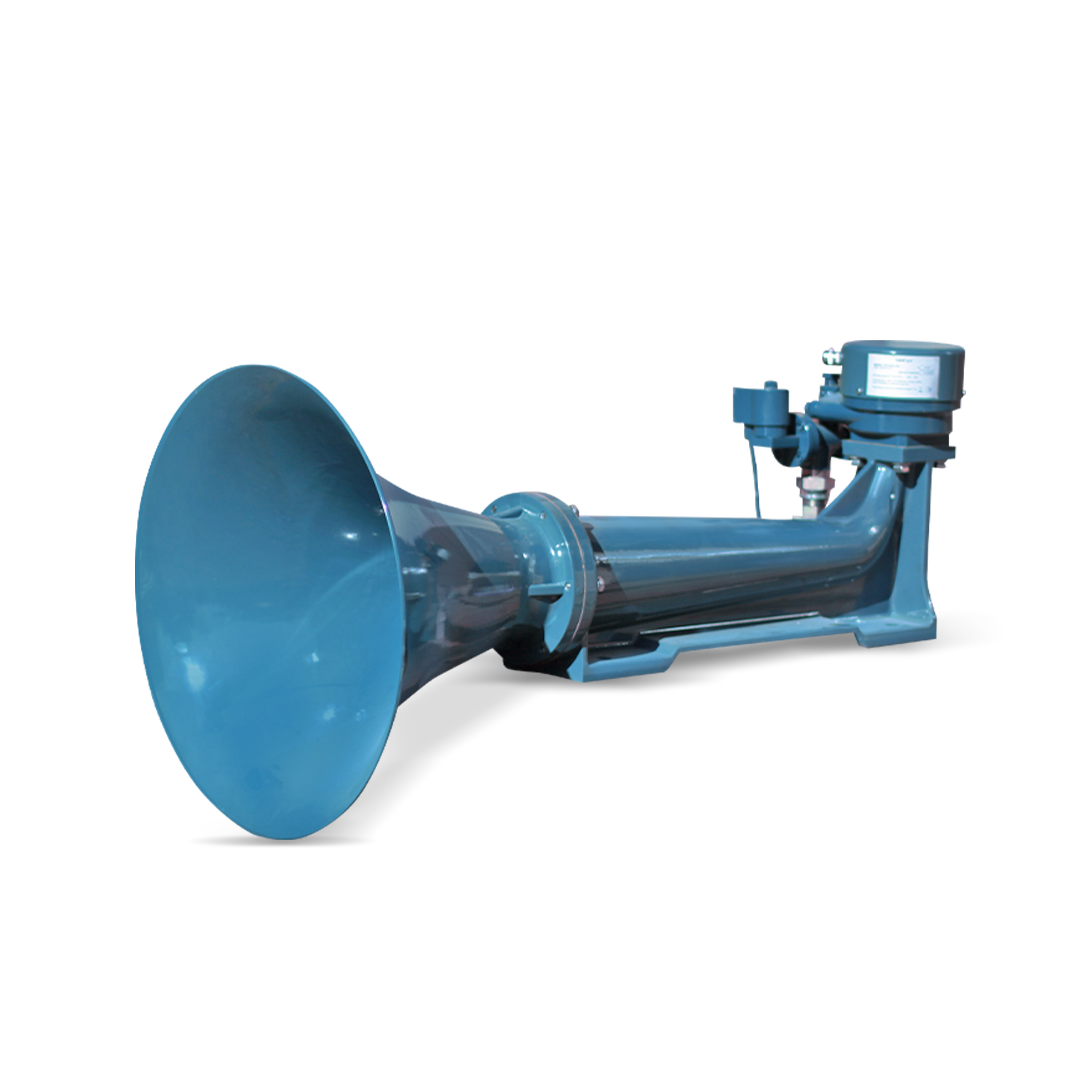

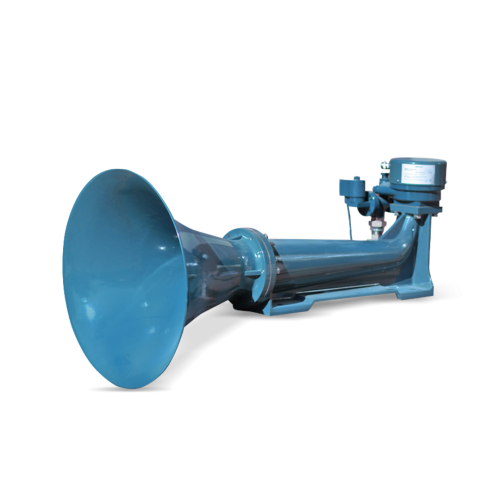

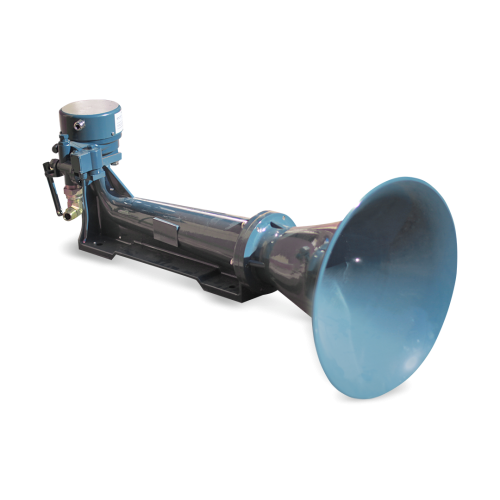

Пневматический тифон МИРАН ТП75200-220(24)

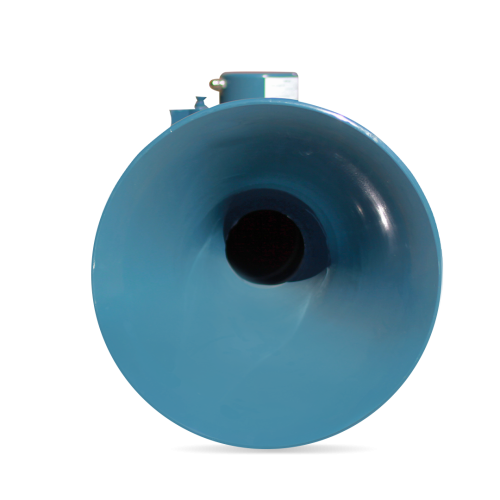

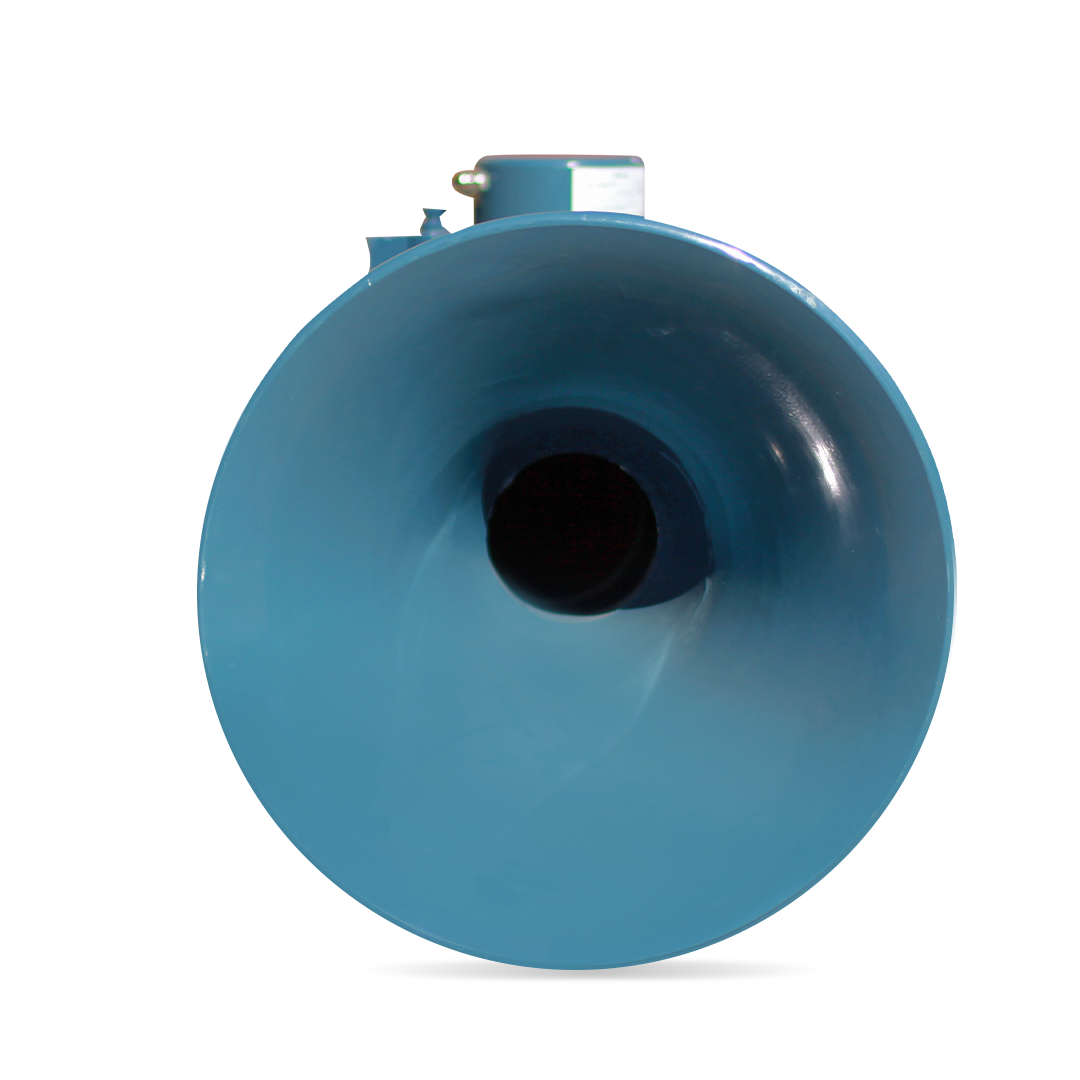

Тифон представляет собой металлический корпус с укреплённой на нём наборной мембраной. Она открыта напору нагнетаемого воздуха и под его действием испытывает колебательные движения. Эти колебания подаются на направляющий рупор через резонансную камеру, что позволяет генерировать звуковой сигнал. Дальность слышимости составляет 1,5 мили.
ТП75200-220(24) — это пневматический тифон, предназначенный для использования на судах от 75 до 200 метров. Тифон произведён группой компаний «Маринэк». Имеет сертификат Российского Классификационного Общества.
Диапазон рабочих частот: 130-350 Гц. Звуковое давление, нагнетаемое по уровню одной трети октавной полосы на расстоянии одного метра – 138 дБ. Напряжение питания 24 В. Тифон сконструирован из высококачественных материалов и обладает устойчивостью к воздействию коррозии и морской воды.
Комплектация МИРАН ТП75200:
- Тифон МИРАН ТП75200-220/Тифон МИРАН ТП75200-24;
- Блок согласующих реле БСР-220/БСР-24;
- Пост кнопочный ПК-1/ПК-1Н (опционально);
- Панель автоматического запуска ПЗ-12 (опционально);
- Руководство по эксплуатации.
Кнопочный пост модели ПК-1 и панель автоматического запуска ПЗ-12 предназначены для монтажа в пульт управления судна. Для навесного монтажа панели автоматического запуска ПЗ-12 применяется корпус КМ04.
На передней панели ПЗ-12 располагаются кнопки уменьшения и увеличения яркости подсветки, кнопки запуска сигналов и индикатор включенного сигнала. Все данные о включении отображаются посредством индикаторов зелёного света. На устройстве есть функция одновременного включения фонаря и горна. Это поможет при оповещении о маневрировании судна.
Стандарт защиты устройства соответствует IP56/66. Может работать при широком диапазоне температур.
Судовой свисток или тифон - основное средство для подачи звуковых сигналов согласно МППСС-72 и ПП ВВП РФ. Приобрести тифон модели ТП75200 можно на сайте группы компаний «Маринэк».
Сферы применения пневматического тифона
- Безопасность судоходства. В судоходстве тифоны применяются для подачи сигналов предупреждения о манёврах и курсе следования. Использование устройства для звуковой подачи сигнала обязательно на судах.
Причины купить тифон
- Наличие сертификата РКО
- Дальность слышимости не менее 1,5 мили
- Класс защиты IP56/65
- Устойчивость к воздействию коррозии и морской воды
- Широкий диапазон рабочих температур
|
Основные характеристики
|
|
|
Для судов
|
От 75 до 200 метров |
|

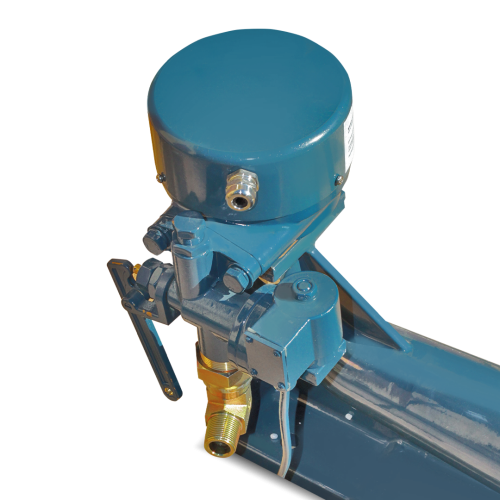

Напряжение электромагнитного клапана
|
220В(24В) |
|
Мощность, потребляемая электромагнитным клапаном
|
45 Вт |
|
Давление воздуха
|
0,98 Мпа |
|
Диапазон основных частот
|
130-350 Гц |
|
Уровень звукового давления на расстоянии 1м и в 1/3 октавной полосы не менее
|
138 дБ |
|
Дальность слышимости
|
1,5/2,8 мили/км |
|
Расход воздуха до
|
8,3*10-3 м3/с |
|
Напряжение нагревателя
|
220 В |
|
Мощность нагревателя
|
150 Вт |
|
Степень защиты
|
IP56 |
|
Рабочий диапазон температур
|
-40°С…+40°С |
|

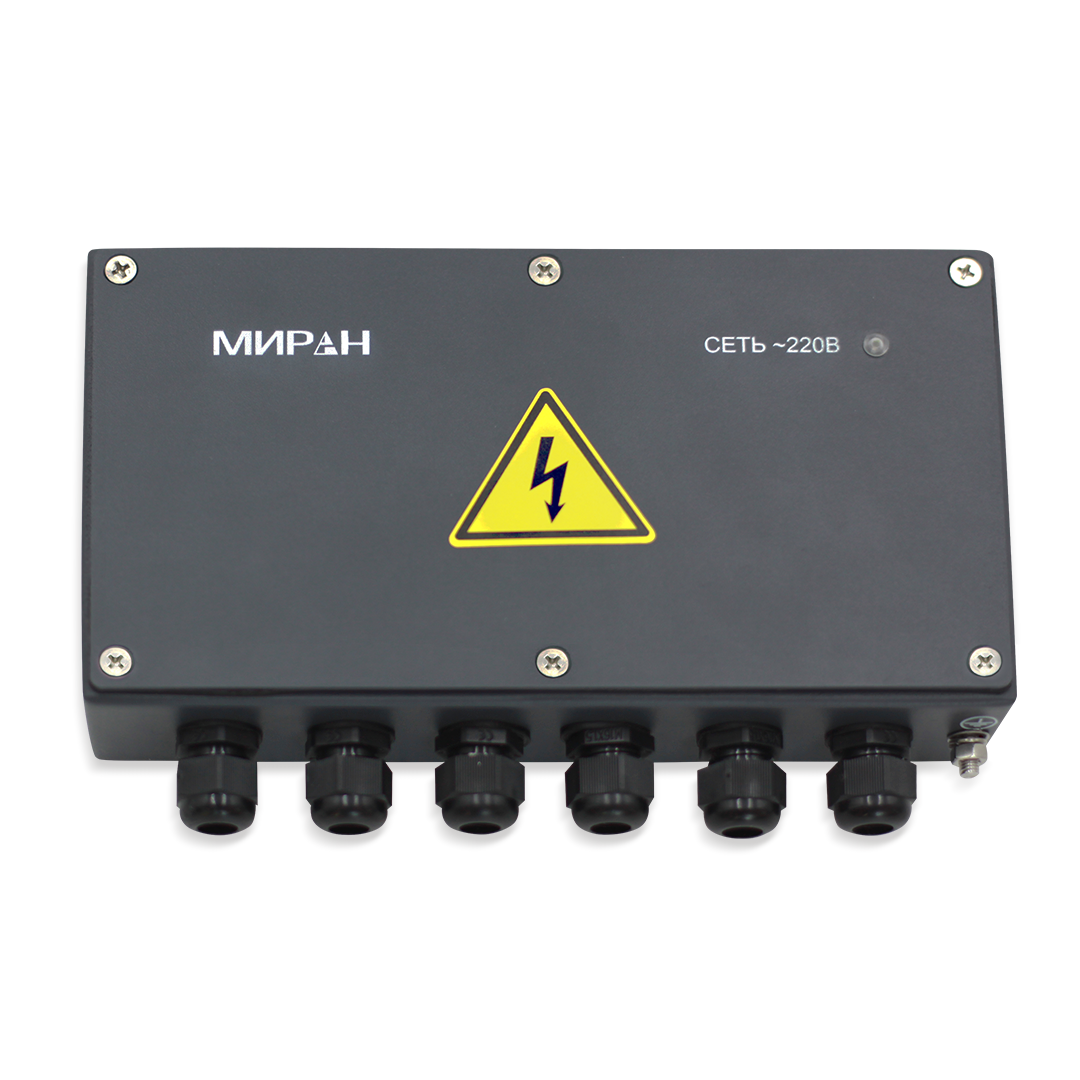

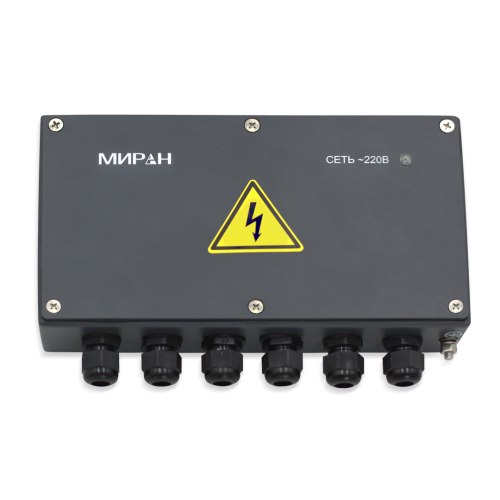

Блок согласующих реле БСР-24
|
|
|
Номинальное рабочее напряжение
|
220В(24В) |
|
Максимальное коммутируемое напряжение
|
250 В |
|
Максимальный коммутируемый ток
|
8 А |
|
Степень защиты
|
IP22 |
|
Рабочий диапазон температур
|
-15°C…+55°C |
|
Посты кнопочные ПК-1, ПК-1Н
|
|
|
Максимальный коммутируемый ток, не менее
|
4 А |
|
Степень защиты
|
IP66 |
|
Рабочий диапазон температур
|
-40°C…+55°C |
|
Панель автоматического запуска ПЗ-12
|
|
|
Напряжение питания
|
От блока согласующих реле БСР-220 (24) |
|
Количество генерируемых сигналов
|
12 |
|
Степень защиты
|
IP56 |
|
Рабочий диапазон температур
|
-40°C…+55°C |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация:
- Тифон МИРАН ТП75200-220/Тифон МИРАН ТП75200-24;
- Блок согласующих реле БСР-220/БСР-24;
- Пост кнопочный ПК-1/ПК-1Н (опционально);
- Панель автоматического запуска ПЗ-12 (опционально);
- Руководство по эксплуатации.
