Настройка эхолота Garmin Echomap UHD

Обзор серии Garmin Echomap UHD


Осенью 2019 года компания Garmin прекратила выпуск картплоттеров серии Garmin Echomap Plus. Теперь, с 2020-го года вместо неё на рынок выходит новая линейка Garmin Echomap UHD (Ultra-High-Definition — ультра-высокое разрешение). Чтобы сэкономить время тех, кто знаком с характеристиками старых Echomap Plus, сообщаем, что отличий между линейками всего три.
1. В новой линейке Garmin Echomap UHD больше нет прибора с 4-дюймовым экраном. Остались 6-,7, 9-дюймовые приборы.
2. Garmin Echomap UHD комплектуются новыми датчиками GT24UHD-TM, GT54UHD-TM. Они работают в боковом, нижнем сканировании на более высокой частоте (1120кГц вместо 800кГц на датчиках старой серии). При этом изображение на экране становится более четким, отсюда аббревиатура UHD в названии серии, но падает дальность сканирования. Это связано с тем, что в воде ультразвуковой сигнал более высокой частоты затухает сильнее.
3. Отпускные цены производителя на новую линейку выросли на 2500-3000 рублей в зависимости от модели.

В остальном серия ничем не отличается от старой. Приборы не изменились даже внешне. Корпуса, разъёмы, размеры — прежние. Крышки, подставки, кабели от старой серии подходят к новой.
Теперь мы переходим к подробному обзору всей линейки Garmin Echomap UHD.

Общее у всех картплоттеров линейки Garmin Echomap UHD

В серии Garmin Echomap UHD четыре прибора: Garmin Echomap UHD 63cv, 73cv, 73sv, 93sv.
1. Все они имеют горизонтально ориентированные цветные экраны с разрешением 480*800 пикселей.
2. Все приборы запоминают до 5000 маршрутных точек, а также до 100 маршрутов. Активный трек у всех имеет 50000 точек, все приборы могут хранить в памяти до 50 сохраненных треков.
3. Все приборы являются полноценными картплоттерами, то есть в них можно загружать внешние карты.
4. У всех приборов есть один слот под карту памяти microSD емкостью до 32Гб.
5. Все приборы поддерживают карты Дороги России Топо, карты Внутренних водных путей РФ (Russia Inland Waterways),  картографию Bluechart G3 Vision.
6. Все приборы умеют строить свою карту глубин в реальном времени по результатам собственных замеров (Garmin называет эту функцию QuickDraw).
7. У всех в комплект входит: сам дисплей, защитная крышка, кабель питания, передачи данных по протоколу NMEA0183, системы крепления дисплея на подставке, а также для монтажа в панель, датчик с комплектом крепежей на транец, а также на электромотор, документация.
8. Все приборы оснащены WiFi, так что можно соединяться со смартфоном, а потом уже через него обновлять прошивки, закачивать карты. С помощью WiFi можно обмениваться картами QuickDraw, маршрутными точками напрямую между совместимыми приборами. Кроме того, на экран картплоттера можно выводить уведомления о звонках, текстовые сообщения.
9. Напряжение питания у всех приборов от 9 до 18 В. Диапазон температур от -15С до +55С. Защита от воды по стандарту IPX7 (выдерживают погружение на глубину до 1 метра на время до 30 минут).
10. Все эхолоты-картплоттеры линейки Garmin Echomap UHD поддерживают датчики от предшественников Garmin Echomap Plus.

Различия между картплоттерами линейки Garmin Echomap UHD

Первая цифра 6-7-9 номера в модели прибора (63, 73, 93) обозначает размер диагонали экрана в дюймах. Это важный параметр. Вторая цифра может быть 2-3-4-5 (например, есть Echomap UHD 62cv, 63cv, 64cv, 65cv), но этот параметр для России не имеет никакого значения. Такие картплоттеры отличаются только предзагруженными во внутреннюю память картами водоемов различных областей Северной Америки. Так, для российского пользователя 72sv ничем не отличается от 73sv, 95sv от 94sv, а 64cv от 62cv. Аббревиатура cv в названии приборов 63cv, 73cv обозначает ClearVü — только нижнее сканирование,  2D сонар с CHIRP. В приборах 73sv, 93sv с аббревиатурой sv — SideVü — есть еще  боковое сканирование.
Кстати, если вы плохо ориентируетесь в технологиях эхолокации (что такое CHIRP? Боковое сканирование? Классический сонар?), рекомендуем прочитать эту статью. Обратите внимание, что в линейке есть два разных прибора с одинаковым экраном: 73cv, 73sv, первый без бокового сканирования, второй — с боковым сканированием.
1. Приборы без бокового сканирования Garmin Echomap UHD 63cv, 73cv комплектуются датчиком GT24UHD-TM, имеющим классический сонар с CHIRP до 245 метров (рабочие частоты CHIRP 150-240кГц), нижнее сканирование UHD DownVü до 61 метра (частота 800кГц).
2. Приборы с боковым сканированием Garmin Echomap UHD 73sv , 93sv идут в комплекте с датчиком GT54UHD-TM, имеющим также классический эхолот с CHIRP до 245 метров, нижнее сканирование ClearVü до 61 метра. Боковое сканирование SideVü работает на частоте 455 кГц до 152 м, а на UHD-частоте 1120кГц всего до 38 метров.
Значения максимальных глубин,  а также дальности сканирования взяты с сайта Garmin. Они действительны для пресной воды. В соленой воде их смело можно делить на 1.5. В холодной пресной воде дальность сканирования тоже будет меньше. Из-за уменьшившейся дальности сканирования применение линейки Garmin Echomap UHD со штатными датчиками в морской воде представляется нам нецелесообразным (ситуация на 01.2019, возможно в будущем что-то изменится). Если раньше можно было приобрести прибор серии Echomap Plus сразу в комплекте со специальным морским датчиком, например, Garmin Echomap 97sv, то теперь во всех вариантах эхолоты-картплоттеры Echomap UHD комплектуются только датчиками для небольших глубин GT24UHD-TM, GT54UHD-TM. В этой ситуации рекомендуется приобретать для рыбалки в море голову Echomap UHD. А к нему отдельно морской датчик GT21-TM, GT23M-TM, GT41-TM, GT51M-TM.
Все приборы линейки, кроме 63cv, поддерживают сканирующий датчик Panoptix Livescope System.

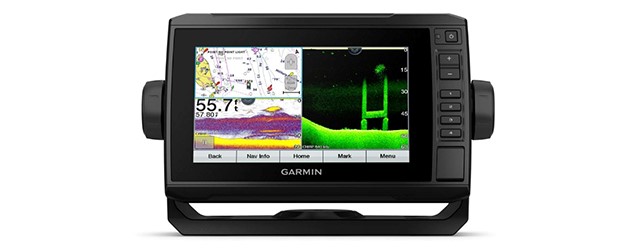

Обзор Garmin ECHOMAP UHD 74sv

Garmin ECHOMAP UHD 74 почти полностью идентичен ECHOMAP UHD 73sv, за исключением их карт. В 74sv, о котором мы здесь расскажем.
Основные характеристики
• Дисплей: диагональ 7 ″, разрешение 800 x 400, цвет WVGA, подсветка, клавиатура, сенсорный экран
• Сонар: CHIRP Сонар, ClearVü, SideVü
• Преобразователь: GT54UHD-TM
• Частота, охват (с включенным датчиком):
o 2D CHIRP: 150-240 кГц / 24 ° -16 °
o UHD ClearVü: 760–880 кГц / 0,94 ° x60 °
o SideVü: 425-485 кГц / 1,62 ° x50 ° / 125 футов (38 м) с каждой стороны
o UHD SideVü: 1060–1170 кГц / 0,441 ° x52 ° / 500 футов (152 м) с каждой стороны
• Максимальная глубина сканирования:
o 2D CHIRP: 800 футов (244 м)
o UHD ClearVü: 200 футов (61 м)
o SideVü: 125 футов (38 м)
o UHD SideVü: 30 футов (9 м)
• Выходная мощность: 500 Вт (RMS) / 4000 Вт (PTP)
• GPS: 5 Гц, внутренний
• Карты: BlueChart g3
• Маршруты, путевые точки, треклог: 100; 5000; 50 000 (50 сохраненных треков)
Датчик, эхолот

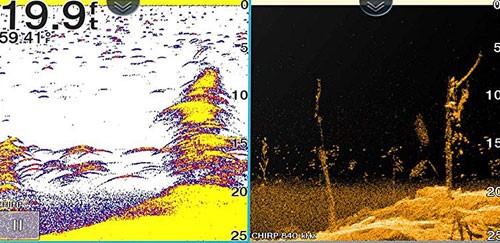

С точки зрения эхолота, Garmin ECHOMAP UHD 74sv предлагает Широкополосный CHIRP, UHD ClearVü, UHD SideVü. Он включает в себя новый датчик GT54UHD-TM, который поддерживает все эти три типа сонара. Тем не менее, устройство также совместимо с различными другими датчиками. Например, вы можете подключить его практически к любому двухчастотному преобразователю частоты 50/200 кГц или 77/200 кГц от Garmin, например к CV51M-TM или CV52HW-TM. Но они не поддерживают режим UHD. Также устройство поддерживает преобразователи Panoptix, такие как PS22.
Датчик GT54UHD оснащён датчиком температуры, в то время как устройство может отображать температуру воды. Оно также имеет функцию «График температуры». Датчик поставляется с креплением на транец; он имеет 6 м кабеля, 12-контактный разъем.
Со встроенным датчиком эта модель эхолота Garmin способна работать с высокочастотным CHIRP. Для этого преобразователь использует конический луч с переменным охватом 24–16 ° в диапазоне частот CHIRP 150–240 кГц. Пропускная способность луча 2D CHIRP составляет 244 м. Тем не менее, в сочетании с датчиком 50 кГц, он может достигать глубины до 701 м.


Для UHD ClearVü преобразователь может использовать только один канал, 800 кГц (760-880 кГц). Он бросает овальный луч прямо под лодку с охватом 0,94 ° x60 °. Его глубина составляет 61 м.

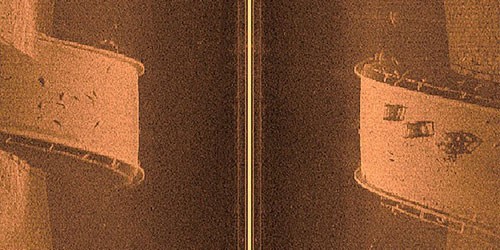

В режиме UHD SideVü датчик работает в диапазоне частот 1060–1170 кГц. Однако он также поддерживает обычный режим 455 (425-485 кГц). Боковые лучи также овальные. Для UHD SideVü их боковое покрытие составляет 38 м, в то время как для обычного SideVü их покрытие составляет 500 футов 152 м. Кроме того, их углы луча составляют 0,44 ° х 52 ° (UHD). Соответственно, 1,6 ° х 50 ° при 455 кГц.
Устройство предлагает полный спектр стандартных функций сонара. Например, символы рыбы, блокировку дна, амплитудную область, флешер, сигнал глубины, сигнал рыбы, тд. Функции сонарной записи, а также сонарной перемотки также доступны.

Функции навигации

Как мы уже упоминали выше, Garmin ECHOMAP UHD 74sv предварительно загружен прибрежными картами BlueChart g3 США. Эти карты охватывают прибрежные воды США, включая Западное побережье, Восточное побережье, канадскую сторону Великих озер, Мексиканский залив. В отличие от старых диаграмм g2, платформа BlueChart g3 дополнена данными Navionics. Он также предлагает такие функции, как автогид для планирования маршрута, затенение диапазона глубины, вид растровой картографии NOAA.
Устройство также совместимо с картами LakeVü g3 для внутреннего покрытия. Он также поддерживает улучшенные версии карт g3: LakeVü g3 Ultra, BlueChart g3 Vision.
Устройство оснащено GPS-приемником с частотой 5 Гц, что означает, что он может обновлять данные 5 раз в секунду. Имеет режим просмотра неба для определения относительного положения спутников GPS в этом районе. Поддерживает данные WAAS, EGNOS для увеличения местоположения. У него также есть функция отображения скорости по GPS.
Устройство может хранить до 5000 путевых точек в своей памяти, предлагая довольно приличную базу значков для настройки путевых точек. Он также имеет функции построения маршрута, записи трека. Вы можете сохранить до 50 треков в своей памяти; каждая дорожка может иметь до 50000 точек. Аппарат сохраняет до 100 маршрутов.
Функция создания карты Quickdraw также доступна с этим устройством Garmin. Это приложение использует данные GPS, данные 2D-сонара, чтобы выявить, нарисовать контуры глубины водоема, который вы сканируете на карте. Таким образом, устройство дает вам возможность создавать свои собственные, персонализированные карты. Более того, вы можете поделиться ими с Garmin Quickdraw Community или загрузить уже созданные графики из этой базы данных, так как устройство имеет поддержку беспроводной связи.
Функции помощи при прохождении паруса включают: линии наклона, усиленную розу ветров, линии курсов, курс относительно земли, время до старта, время гонки. Кроме того, устройство поддерживает данные AIS, данные DSC, совместимо с ActiveCaptain. Но радар не поддерживается.
Особенности
ECHOMAP UHD 74sv оснащён 7-дюймовым цветным дисплеем типа WVGA с разрешением пикселей 800 x 400. Он также имеет светодиодную подсветку для улучшения читаемости ночью или под прямыми солнечными лучами. Имеет защиту IPX7, поэтому он может противостоять случайному воздействию воды без проблем.
Устройство имеет сенсорную навигацию, а также клавиатуру. Он реагирует на любые сенсорные команды, как любой другой планшет или MFD, но вы также можете получить доступ к его функциям или перемещаться по его меню с помощью боковой клавиатуры.
Интерфейс устройства довольно прост в использовании. Вы можете прикрепить к его домашней странице приложения, которые вы используете чаще всего для быстрого доступа. Кроме того, устройство предлагает возможности разделения экрана до четырех. Иными словами, вы можете просматривать, работать с четырьмя приложениями одновременно.
С точки зрения сетевого взаимодействия устройство имеет порты NMEA 0183, а также совместимо с NMEA 2000. Можно интегрировать его в существующую лодочную сеть для связи с другими инструментами или обмена гидролокатором с устройствами Garmin.
Беспроводная связь также доступна с устройством ECHOMAP UHD 74sv. Это дает вам возможность синхронизировать эхолот со смартфоном через бесплатное приложение ActiveCaptain. Это приложение предоставляет актуальную обратную связь по различным интересным вопросам, обновлениям графиков, резервному копированию данных, получить доступ к Garmin Quickdraw. Он также может выдавать умные уведомления с вашего телефона на дисплее вашего эхолота.
Последнее, но не менее важное: в комплект входит классическое быстросъемное крепление. Крышка защиты дисплея также идет в комплекте. Кроме того, устройство оснащено слотом для карт памяти microSD, в который можно загрузить карты LakeVü, BlueChart g3 Vision или карту данных объемом до 32 ГБ.

Эхолоты Garmin echoMAP

Garmin — одна из лидирующих компаний на рынке рыбопоисковых, а также навигационных приборов. Линейка устройств довольна широка. Наиболее популярна серия Garmin echoMAP. Эхолоты имеют чёткое изображение с возможностью регулировки яркости в зависимости от условий рыбалки. Встроенный GPS модуль позволяет без труда определять координаты местонахождения, а некоторые модели поддерживают ГЛОНАСС. Беспроводное соединение обеспечивает связь, а также передачу информации с совместимыми устройствами. Сканирование осуществляется в нескольких режимах: CHIRP, CHIRP ClearVü, CHIRP SideVü. За счет чего передается подробная достоверная информация об особенностях водоема, нахождении рыбы на глубине до 700 метров.
Базовую комплектацию составляют: эхолот, трансдьюсер, шнур питания, защитная крышка, комплект креплений, крепежей, поворотное крепление для экрана, инструкция пользователя, гарантийная документация. Эхолоты достаточно просто устанавливаются. Меню на русском языке, понятная панель навигации исключают какие-либо проблемы во время эксплуатации приборов.
О производстве эхолотов
Эхолоты от Garmin отличаются качеством, простотой в использовании. Производитель учитывает интересы потребителя. Поэтому приборы имеют простое меню на нескольких зыках, в том числе русском, простую панель навигации. Карты с программным обеспечением постоянно обновляются. Приборы Garmin echoMAP сочетают функции картплоттера, эхолота, сканирующего на разных частотах, GPS-навигатора.
Модельный ряд

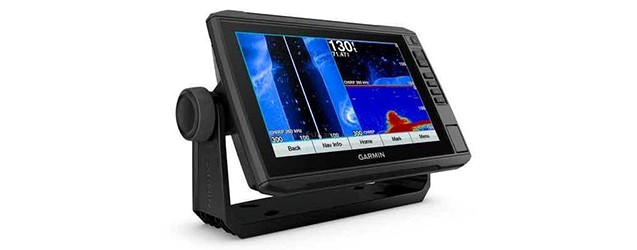

Серия Echomap UHD
Включает в себя следующие модели: Echomap UHD 62 cv, 72 sv, 72 cv, 92 sv, т.д. Первая цифра в наименовании модели обозначает размер экрана (диагональ в дюймах). Вторая цифра может изменяться от 2 до 5. Она обозначает предзагруженность карт водоемов Северной Америки. Для российских рыбаков моделей 72sv, 73sv ничем не отличаются. Буква s означает, что прибор оснащен датчиком сканирования по бокам лодки.
Эхолоты Echomap UHD имеют следующие характеристики:
• цветной экран с разрешением 480 на 800 пикселей;
• возможность запоминания до 5000 точек любого маршрута;
• являются картплоттерами, в них можно загружать карты;
• поддерживают карты памяти;
• функция QuickDraw позволяет создавать собственные глубинные карты;
• режимы сканирования CHIRP, ClearVu, SideVü;
• работают на частотах 50 до 1170 килогерц;
• водонепроницаемость на уровне IPX7;
• встроенный температурный датчик, поддержка WiFi;
• модуль GPS высокой чувствительности;
• мощность достигает 500 Вт;
• максимальная рабочая глубина 690 м.


Серия Echomap PLUS

Серия ECHOMAP PLUS представлена мощными эхолотами, наиболее распространенные — 42 cv, 62 cv, 72 sv, 92 sv. Они представляют собой комбинированные устройства для рыбалки в пресной, морской воде. Большой экран имеет высокое разрешение. Режим сканирования CHIRP позволяет получить подробную информацию о том, что происходит под лодкой. Функция ClearVu обеспечивает практически фотографическое качество изображения. SideVu гарантирует боковой обзор. Приборы сняты с производства. Их заменила серия ECHOMAP UHD.
Эхолоты Echomap PLUS имеют следующие характеристики:
• цветной экран с высоким разрешением;
• поддерживают карты памяти;
• режимы сканирования CHIRP, ClearVu. SideVü;
• работают на частотах 50 до 1170 килогерц;
• водонепроницаемость на уровне IPX7;
• встроенный температурный датчик, поддержка WiFi (кроме четырехдюймовых эхолотов);
• специальная программа Quickdraw Contours для создания карт;
• модуль GPS высокой чувствительности;
• мощность достигает 500 Вт;
• максимальная рабочая глубина 690 м.


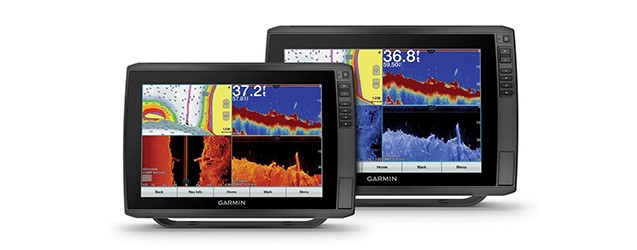

Серия Echomap Ultra

Усовершенствованная линейка картплоттеров, поддерживающих Panoptix LiveScope. Это позволяет видеть на экране отображение подводного мира в режиме реального времени. Эхолоты ECHOMAP Ultra имеют большой яркий экран с диагональю 10 или 12 дюймов. Есть поддержка картографии Garmin BlueChart g3, BlueChart g3 Vision, предусмотрена функция Авто гид. Сканирует в режимах CHIRP, ClearVu, SideVü, а также имеет ультразвуковой высокочастотный сонар. Предусмотрена возможность создания маршрутных карт, обмена информацией с совместимыми устройствами Garmin.
Эхолоты Echomap Ultra имеют следующие характеристики:
• цветной экран с высоким разрешением;
• поддерживают карты памяти объемом до 32 гигабайт;
• режимы сканирования CHIRP, ClearVu, SideVü;
• работают на частотах 150 до 1200 килогерц;
• водонепроницаемость на уровне IPX7;
• встроенные температурный датчик с высокочувствительным модулем
 GPS;
• возможность создания карт, а также обмена сведениями между устройствами;
• мощность достигает 600 Вт;
• максимальная рабочая глубина 700 м.


Серия Echomap CHIRP

Эхолоты данной серии представляют собой доступные картплоттеры с тремя режимами сканирования: CHIRP, ClearVu, SideVü. Приборы могут получать сведения с других совместимых датчиков, автопилотов, многофункциональных устройств. Яркий цветной экран с диагональю от 4 до 9 дюймов. Высокочувствительный модуль GPS обновляет сведения до пяти раз в секунду. Рыбопоисковые устройства ECHOMAP CHIRP стабильно держат сигнал даже на больших скоростях.
Эхолоты Echomap CHIRP имеют следующие характеристики:
• цветной экран с регулируемой подсветкой;
• датчик GT10HN-IF для зимней рыбалки;
• режимы стандартного, глубокого, бокового сканирования;
• работают на частотах 50 до 800 килогерц;
• водонепроницаемость на уровне IPX7;
• встроенные температурный датчик с высокочувствительным модулем GPS;
• возможность создания маршрутных карт, передачи сведений на другие устройства;
• мощность достигает 600 Вт.


Основные возможности эхолотов

Эхолоты Garmin echoMAP имеют следующие особенности:
• большой цветной дисплей с диагоналями от 4 до 12 дюймов;
• возможность записи маршрута, загрузки карт;
• фотографическое качество отображаемых сведений;
• сканирование в трех режимах: CHIRP, ClearVu, SideVü;
• специальная программа для создания глубинных карт;
• постоянное своевременное обновление сведений;
• определение глубины, структуры, рельефа дна, размера, вида рыбы;
• подключение к сети, обмен информацией.
Преимущества, недостатки
Преимущества эхолотов Garmin echoMAP:
• цветной дисплей с хорошим качеством изображения, высоким разрешением;
• три режима сканирования на разных частотах;
• высокочувствительный модуль GPS;
• возможностью создавать маршрутные карты, обмениваться информацией;
• понятное меню на русском языке;
• надежность, мощность;
• хорошее соотношение цена-качество.
Существенных недостатков у данной серии рыбопоисковых приборов не выявлено. Они считаются универсальными, многофункциональными устройствами. Работают в любых погодных условиях, в пресной, а также соленой воде. Адаптированы для профессиональной рыбалки на любом водоеме.
