Судовая РЛС: органы управления
В статье рассмотрены функции и возможности блоков управления радиолокационными станциями (<a href="http://seacomm.ru/catalog/395/" target="_blank" >судовыми РЛС</a>).
Приведенные ниже составные части и функции встречаются не в каждой модели судовой радиолокационной станции.
1. Клавиша питания (Power) предназначена для включения питания системы судовой РЛС. Непосредственно после включения начнется подготовка к передаче импульсов: об оставшемся на подготовку времени оповестит таймер на дисплее РЛС. Когда станция будет готова передавать импульсы, на экране появится нажпись “Standby” (режим "Ожидание").
2. Экономичный режим (Economy). При включении этого режима отключится передача импульсов и/или подача питания к дисплею, что позволит сократить энергопотребление.
Так, в модели судовой РЛС Furuno M-1715 предусмотрен специальный энергосберегающий режим Watchman Mode, в котором антенна останавливается и передача прекращается, а на экране отображаются только навигационные данные. РЛС Furuno M-1715 будет "просыпаться" с определенной периодичностью (один раз в 5, 10 либо 20 минут) и работать после этого в течение минуты. Также, при вхождении объекта в "Охранную зону" (см. описание ниже) звучит сигнал тревоги и радар сразу переходит в обычный режим работы.
3. Трекбол / клавиши курсора предназначены для перемещения курсора на экране, с помощью которого можно задать охранную зону, отобразить расстояние и пеленг на цель и осуществить другие настройки.
В стандартную комплектацию некоторых моделей судовых радиолокационных станций входит либо трекбол, либо клавиатура (например, судовые РЛС серий Furuno FAR-28X7 и Furuno FAR-21X7). В других моделях РЛС клавиши управления и трекбол могут быть встроены в дисплей (как в РЛС Furuno FR-8062).
4. Выключатель антенны отвечает за запуск и остановку вращения антенны. Если его перевести в выключенное положение, то судовая РЛС перейдет в режим ожидания. Внимание! Вращающаяся антенна может быть опасной, перед запуском вращения необходимо убедиться, что рядом с антенным блоком никого нет.
5. Клавиша переключения режимов "Ожидание" и "Передача" (Standby/TX) используется для начала и остановки передачи радиоимпульсов.
6. Регулятор усиления (Gain) используется для настройки чувствительности приемника судовой РЛС. Регулировка усиления влияет на отображение эхосигналов на мониторе и фоновый шум. Так, при работе с большими шкалами дальности необходимо настроить параметры усиления так, чтобы сократить количество фоновых шумов, а на малых шкалах, помимо регулятора усиления, многие операторы судовых РЛС настраивают чувствительность еще и с помощью регулятора A/C SEA (см. описание ниже).
7. Регуляторы подавления помех:
- от моря (A/C Sea, или — STC, Sensitivity Time Control). Помехами от моря называются сильные эхосигналы, отражающиеся от гребней волн при волнении на море и закрываюющие центральную часть экрана. Регулятор STC как раз и используется для подавления отражений от волн вблизи собственного судна. Однако при использовании этой функции РЛС частично могут подавляться и полезные сигналы, поэтому необходимо правильно отрегулировать подавление помех от моря;
- от дождя (A/C Rain, или — FTC, Fast Time Constant). Данный тип регулятора РЛС отвечает за подавление отраженных эхосигналов от различных осадков (дождя, града и снега) для очистки изображения на экране. Здесь так же, как и с предыдущим регулятором, необходимо следить за тем, чтобы полезные эхосигналы не "затерялись" на экране в эхосигналах от осадков или же не были скрыты вместе с ними.
- от РЛС других судов. Данный тип регулятора позволяет полностью или частично устранить помехи от радиолокационных станций других судов. Если радиолокационные помехи отсутствуют, необходимо выключить эту функцию.
8. Регулятор яркости позволяет настроить яркость дисплея судовой РЛС.
9. Клавиши выбора дальности (Range) используются для изменения дальности: чтобы увеличть или уменьшить дальность, как правило, предусмотрены кнопки "+" и "–". Ручной выбор необходимой дальности сопровождается автоматическим изменением таких параметров, как кольца дальности, интервал колец дальности и длина импульсов. Значения дальности и интервала колец дальности появляются на экране радиолокационной станции для подтверждения.
10. Клавиша колец дальности предназначена для включения или выключения отображения колец дальности, которые позволяют приблизительно определить расстояние до цели. Значение интервала колец дальности отображается на дисплее судовой РЛС.

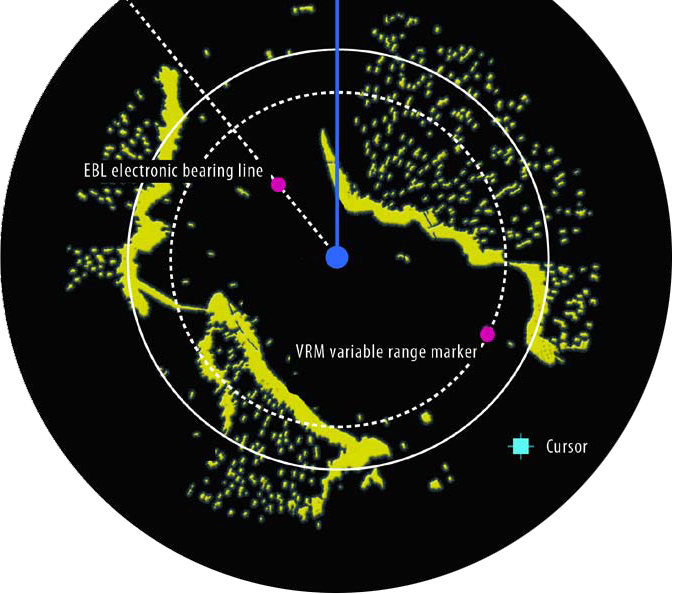

11. Клавиша Подвижного кольца дальности, или ПКД (VRM). Этот параметр используется для измерения расстояния до целей. После нажатия на специальную клавишу на блоке управления (или дисплее) РЛС, на экране начинает отображаться подвижное кольцо дальности (пунктирная окружность). Положение VRM можно отрегулировать таким образом, чтобы оно касалось внутреннего края цели. Тогда расстояние до цели появится в окне данных на экране радиолокационной станции. В некоторых моделях судовых РЛС предусмотрено отображение двух ПКД (как, например, в РЛС Furuno M-1832 и Furuno M-1932).
12. Клавиша Электронного визира направления, или ЭВН (EBL), который используется для измерения пеленга на цель в градусах. Нажатие на специальную клавишу включит отображение ЭВН (пунктирная линия). Если настроить положение EBL так, чтобы он пересек цель, то пеленг на цель появится в окне данных на экране РЛС. В некоторых моделях РЛС предусмотрено отображение двух ЭВН (как, например, в РЛС Furuno M-1832 и Furuno M-1932).
13. Смещенный ЭВН (Offset EBL). Этот визир направления можно перемещать в любое место на дисплее судовой РЛС. Это позволяет измерять расстояние и пеленг между двумя целями, а также прогнозировать курс других судов для того, чтобы избежать столкновения и тем самым повысить безопасность судоходства.
14. Клавиша прокладки курса обеспечивает возможность прокладывать курс всех судов относительно местоположения собственного судна.
15. Функция "Следы эхосигналов" используется для вывода на экран движения других судов в виде послесвечения. Это очень удобно при оценке движения цели и возможностей столкновения.
16. Режимы отображения (Display Mode) определяют местоположение и характер движения цели на экране:
- в режиме относительного направления (Relative Bearing Display, или "ориентация по курсу") курс собственного судна всегда находится в верхней точке экрана. Местоположение собственного судна фиксировано, а эхосигналы от всех других целей перемещаются относительно собственного судна. Как правило, данный режим используется на малых шкалах дальности.
- в режиме истинного направления (True Bearing Display, или "ориентация по северу") изображение на экране судовой РЛС сориентировано относительно севера. Такой режим подходит для радиолокационных наблюдений на больших шкалах дальности, так как изображение на экране по своему виду напоминает морскую карту.
17. Клавиша смещения относительно центра экрана (Off Center) используется для смещения изображения относительно центра экрана в требуемое местоположение. Это бывает необходимо для того, чтобы оператор смог видеть обстановку вокруг собственного судна без изменения шкалы дальности. Нужно установить курсор в то место, куда должен переместиться центр экрана, и нажать клавишу Off Center (для отмены — нажать еще раз).
Стоит отметить, что эта функция используется не только в судовых радиолокационных станциях, но и в других приборах. Например, ее поддерживают сонары Koden ESR-160 и Koden ESR-180.
18. Клавиша увеличения (Zoom) позволяет поближе взглянуть на интересующую оператора судовой РЛС цель. Необходимо установить курсор возле объекта, который требуется увеличить, и нажать на соответствующую клавишу.
19. Охранная зона (Guard Zone) представляет собой функцию, позволяющую повысить безопасность судоходства. С помощью этой функции создается охранная зона возле собственного судна. Эта зона может быть полной окружностью либо область перед собственным судном. Если какие-либо объекты входят в охранную зону или выходят из нее, включается звуковой предупредительный сигнал.
20. Цветовая палитра, цвет, фоновый цвет (Hue, Color, Background Color). Эти параметры позволяют настроить цвет отображаемых эхосигналов и фоновый цвет для повышения считываемости данных с экрана.
21. Клавиша отключения курсовой черты позволяет увидеть небольшие эхосигналы, скрываемые курсовой чертой.
22. Клавиша навигационных данных (NAV) используется для включения и выключения отображения навигационной информации на экране. После ее нажатия на экран начинают выводиться такие данные, как местоположение, расстояние и пеленг на путевую точку, скорость судна. Для реализации этой функции, как правило, требуется подключение дополнительных навигационных приборов к радиолокационной станции.
По материалам Furuno
