В первую очередь, это обусловлено необходимостью экономить место в рубке и максимально информировать судоводителя о происходящем. Данная тенденция хорошо видна на плавсредствах с небольшими мостиками или рубками: яхтах, катерах и небольших судах. Производители, рассматривающие владельцев таких судов в качестве потенциальных клиентов, оптимизируют свои разработки в этом ключе. При этом создаётся инфраструктура, работающая как вместе с общепризнанными NMEA протоколами 0183 и 2000, так и отдельно. Такая сеть увеличивает скорость передачи данных между абонентами и систематизирует этот поток. По такому пути идут всемирно известные бренды, включая Lowrance, Raymarine, Furuno, Simrad, Garmin, Humminbird. На их фоне подтягиваются и другие производители. Одно из подобных решений, представленных мировым производителем средств связи Icom, будет рассмотрено ниже.

Система Icom MarineCommander

Icom MarineCommander является навигационной системой, интегрированной с системой УКВ-связи. При этом допустимо использование как всей системы целиком, так и ее элементов по отдельности. Основным преимуществом данной системы является возможность отображения всей необходимой для капитана информации в том месте и том виде, в котором необходимо. Структурно сеть будет состоять из нескольких групп однотипного оборудования или групп, выполняющих одну из функций системы. В число этих групп могут входить:

• рыбопоисковая группа;
• средства радиолокации;
• группа приема ГНСС информации;
• автоматическая идентификационная система;
• УКВ радиосвязь;
• центр управления.

Каждый элемент группы может дублироваться или быть заменен аналогичным оборудованием другого производителя, работающим на соответствующих протоколах передачи данных.

Центр управления

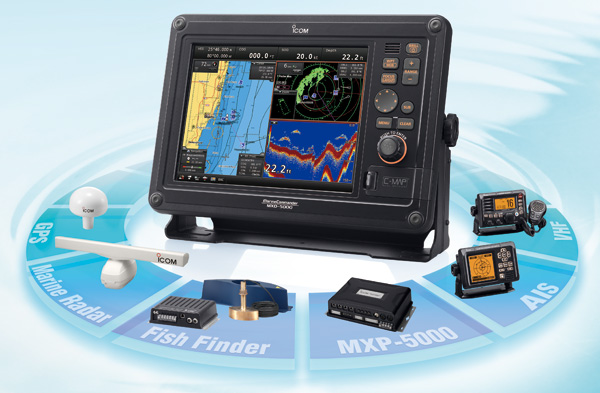

Центр управления является основой всей системы, он включает в себя несколько элементов: мультифункциональный дисплей Icom MXD-5000 с органами управления и основной процессор MXP-5000 со встроенным хабом и преобразователями протоколов.

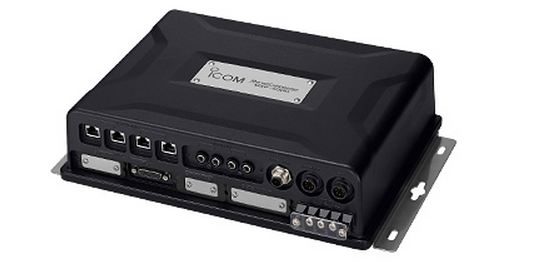

Процессор Icom MXP-500 является сердцем системы и по информационной связке распределяет информацию, преобразует ее из одного протокола в другой, назначая информацию нужным абонентам в нужном формате. Но основная задача процессора MXP-5000 — это проведение арифметических операций со всей поступающей информацией и использование её в нужном объеме в нужном качестве; все поступающие сведения, таким образом, проходят через MXP-5000 для их последующего преобразования и использования.

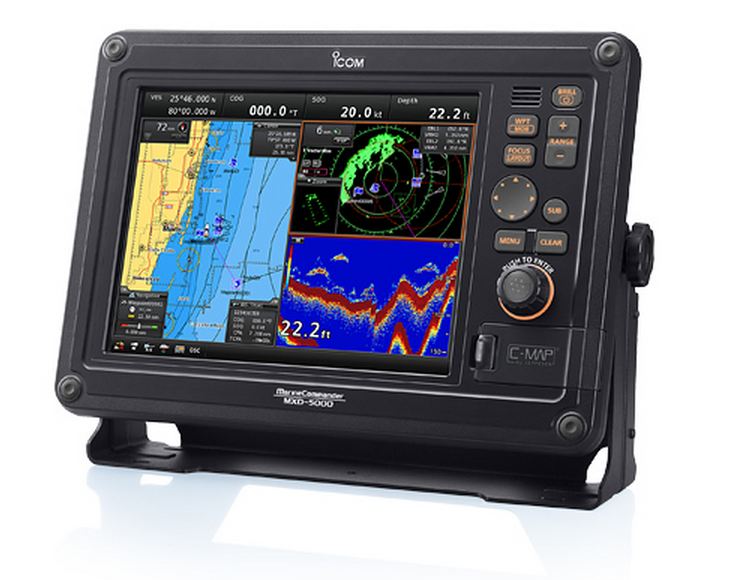

Для индикации этих данных в навигационной системе используется многофункциональный дисплей MXD-5000. Прибор представляет собой жидкокристаллический монитор с органами управления. Эргономически конструкторы Icom Inc. сделали аппаратуру максимально удобной для пользователя, при этом элементная база, функционал отображения и предоставления пользователю информации, а также механизмы работы с ней находятся на должном уровне.

Это играет решающую роль в обеспечении судоводителя навигационной информацией: время на принятие решения зачастую бывает ограничено, а факторов, которые необходимо принять к сведению, очень много, и большую часть из них желательно вывести на дисплей. При этом постов управления судном может быть более одного, в связи с чем необходимо продублировать поступающую информацию на несколько центров. Такая возможность тоже предусмотрена инженерами Icom. Два основных процессора MXP-5000 могут быть установлены в разных местах и соединены между собой Data-кабелем, по которому и курсирует вся необходимая информация. А каждый процессорный блок поддерживает возможность скоммутировать несколько многофункциональных дисплеев MXD-5000. Тем самым информацию возможно предоставить в нескольких местах, в том виде, в котором необходимо.

В системе Icom MarineCommander используется картография от всемирно известного картографического ресурса C-MAP, который обладает широким кругом возможностей и функций. Система работает на нескольких видах передачи данных: она собрана на нескольких интерфейсах, таких, как:

• внутренний дата-кабель коммутации между собой процессорных блоков,
• кабели дисплея для общения дисплеев с основным процессором,
• основная структурная сеть между группами может быть построена на протоколе NMEA 2000 или 0183,
• внешняя видео информация принимается на базе протокола VGA,
• местоположение и другая навигационная информация передается от приемника ГНСС по GPS кабелю,
• внутренние кабели от радиолокационной антенны к основному блоку управления радаром,
• кабели от трансдьюсеров к блоку эхолокации,
• высокочастотные кабели от УКВ антенн к радиостанциям,
• кабели подключения выносных постов управления радиостанциями.

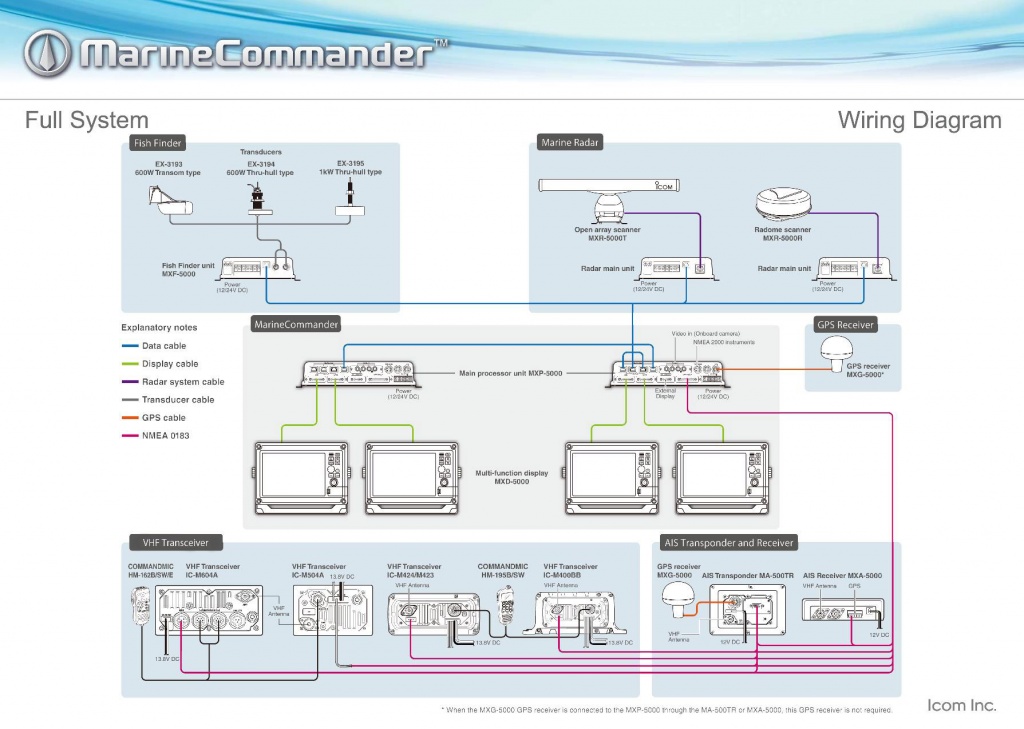

При всем многообразии кабелей и протоколов, внутренний дата кабель и кабель построения навигационной сети на протоколах NMEA являются основными в работе всей системе. При правильной топологии построения сети скоммутировать все группы, как представлено на схеме выше, не составит большого труда.

РЛС и АИС

Следующие важные группы — это радиолокационная станция и группа автоматической идентификационной системы. Они освещают надводную обстановку и способствуют повышению безопасности мореплавания. Пожалуй, во многих случаях это одни из основных средств технического кораблевождения плавсредства, и в важный момент они могут стать принципиальным инструментом безопасности в сложных случаях.

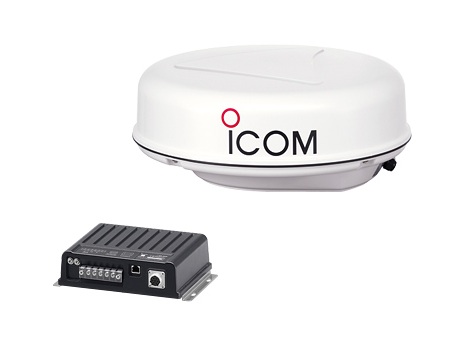

В качестве радиолокационной станции могут выступать как антенны открытого типа MXR-5000T, так и антенны закрытого типа MXR-5000R. При этом основной блок управления радаром может быть использован для всех типов сканеров. Дальность действия определяется мощностью излучения радиолокационной станции, а горизонтальные и вертикальные разрешающие способности зависят от типа и структуры приемного элемента РЛС.

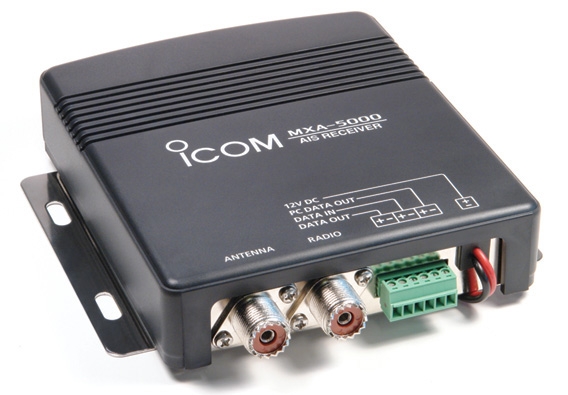

Вторым элементом освещения надводной обстановки является группа оборудования автоматической идентификационной системы. Она так же состоит из основного блока и антенной части. Это может быть транспондер AIS MA-500TR c GPS-приемником MXG-5000 либо АИС-приемник MXA-5000. И непосредственно УКВ антенна, которая через сплиттер может быть скоммутированна как на АИС транспондер, так и на УКВ радиостанцию. Основная задача АИС — это прием информации о судах, ведущих вещание о себе в эфир, в последнее время это стало обязательно для коммерческого флота, и передача информации о себе, своих данных, навигационных сведений и другой необходимой для обеспечения безопасности информации. Преобразование сообщения происходит непосредственно в блоке управления, и он же ведет вещание в сеть для индикации данных или для принятия к учету другими абонентами.

Эхолокация

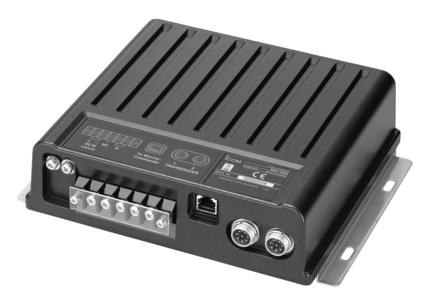

Следующая группа — эхолокация. В первую очередь, её задача — это отображение толщи воды под килем и глубины, а также динамики её изменения для принятия решения при приближении к мели либо к банке. Она, как и другие, состоит из антенной части (трансдьюсера) и основного блока Fish Finder unit MXF-5000. Трансдьюсер необходимо подбирать под конкретные цели: транцевый EX-3193, или сковзькорпусной 600-Ваттный EX-3194, или более мощный сквозькорпусной 1-килоВаттный EX-3195. Тут необходимо отталкиваться от района плавания, типа монтажа и требований к индикации. Все они показывают глубину под килем и предоставляют информацию об объектах в толще воды: рыбе, камнях, топляке и т.д.

Прием навигационной информации

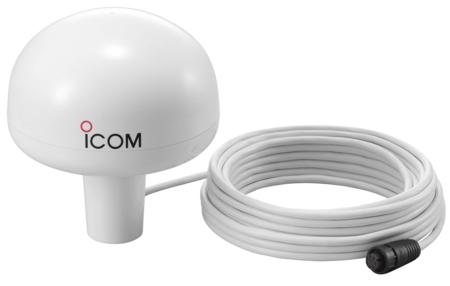

Следующая группа — это группа приема навигационной информации — а точнее, расчета навигационной задачи и выдачи на её основе информации о координатах местонахождения плавсредства, его скорости, точного времени, альманаха спутника и высоты над математической моделью, используемой в расчетах, например, над эллипсоидом Красовского или другими. По мере усовершенствования оборудования, увеличивается и точность измерения, добавляются дифференциальные поправки, HDOP и другие необходимые данные. В системе для этих целей может применяться GPS receiver MXG-5000.

Группа УКВ-связи

За долгую историю Icom Inc. стал одним из лучших производителей средств радиосвязи не только на японском рынке, откуда он и происходит, но и во всем мире. Опыт работы с радиопередающими устройствами заложен во многих областях деятельности Icom, они перекрывают практически весь спектр КВ/ПВ и УКВ радиоволн, при этом рассчитаны устройства для использования как на берегу, так и в тяжелых условиях морского плавания или силовыми структурами.

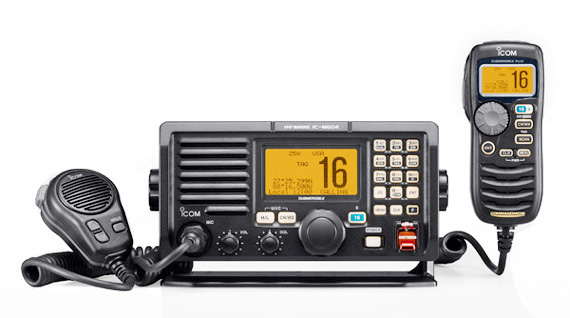

Линейка радиостанций Icom сориентирована на включение в систему Icom MarineCommander. А так как ассортимент морских радиостанций у компании Icom довольно широк, то каждый найдет то, что ему необходимо: от бюджетной Icom IC-M304 до многофункциональной Icom IC-M604. Также возможна работа с блэк бокс УКВ-радиостанцией Icom IC-M400BB, которую возможно монтировать за панелью. Работа с ней ведется посредством выносного пульта управления Commandmic HM-195B/SW, который возможно использовать и с другими радиостанциями Icom, например, с IC-M424. При выборе более функциональных моделей, таких, как Icom IC-M604 и Icom IC-M504, лучше использовать второй выносной пост Commandmic HM-162B/SW.

Принципиально важная особенность использования радиостанции в навигационных системах — это возможность использовать функционал встроенных ЦИВ, а также отображать координаты на дисплеях самих станций. С помощью ЦИВ можно наблюдать на экранах многофункциональных дисплеев, где происходит аварийная ситуация, какое судно передаёт СОС и где оно находится. Тем самым процесс построения маршрута к нему занимает меньше времени, что позволяет быстрее оказать помощь. Также в случае возникновения нештатных ситуаций, радиостанция пошлет информацию о судне, местонахождении и другие данные для приема на находящихся поблизости судах, чтобы они быстрее пришли на помощь.

Система Icom MarineCommander является одним из современных воплощений электронно-картографического навигационного комплекса на судне или яхте. Она совмещает в себе все необходимые для капитана информационные судовые группы оборудования и предоставляет эти данные в нужном месте и в нужном формате. Данная автоматическая информационная система может быть использована в минимальном наборе на небольших катерах и в максимально расширенном варианте на крупных яхтах и небольших коммерческих судах. Icom MarineCommander отличает качество и удобство использования.

Более подробно с элементами системы можно ознакомиться при переходе по ссылкам, указанным в статье.
