Как мы установили морской VSAT в сжатые сроки

Заказчик:

К нам обратилась компания, которая занимается морскими дноуглубительными работами. Она должна была отправить судно в рейс сразу после майских праздников.

Задача:

Установить станцию спутниковой связи VSAT для организации связи судна с берегом. Она нужна, чтобы судно и офис компании могли обмениваться сообщениями по электронной почте, а экипаж мог общаться с близкими в мессенджерах.

Задача осложнялась тем, что запрос на установку поступил 29 апреля. Это был последний рабочий день перед майскими праздниками.

Что мы сделали для решения задачи:

Договор и подготовительные работы

За один рабочий день мы подписали с заказчиком договор на поставку оборудования, сформировали техническое задание и определили основные этапы работ.

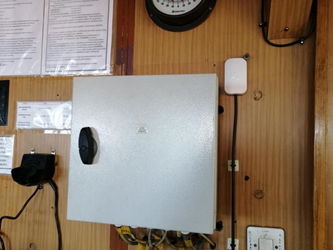

Точку доступа Wi-Fi разместили на ходовом мостике

Затем наши инженеры выдали рекомендации и предоставили чертежи для самостоятельного изготовления опорного основания. Это нужно, чтобы подготовить судно к установке оборудования. Инженеры Маринэк наработали большой опыт в подобных проектах. Поэтому рекомендации и чертежи выдали через 2 часа после подписания договора.

Необходимое оборудование было на оперативном складе Маринэк в Москве. Подготовка оборудования перед отправкой занимает один день. Так как рабочий день подходил к концу, приняли решение подготовить оборудование после первой половины праздников. В течение первого рабочего дня наши сотрудники выполнили выходной контроль и отправили оборудование заказчику.

Установка оборудования

Судно пришло на место проведения работ в выходные дни. Поэтому наши инженеры выехали на объект в субботу. На работу нам отвели два дня — очень мало для такого типа работ. За это время требовалось:

Специалисты Маринэк установили антенный блок SAILOR 800 VSAT на подготовленное основание на крыше мостика. Точку доступа Wi-Fi разместили на ходовом мостике. IP-телефон — на рабочем месте в офисе (бывшей радиорубке). Прочее подпалубное оборудование установили в телекоммуникационном шкафу. Его разместили в офисе и надёжно закрепили.

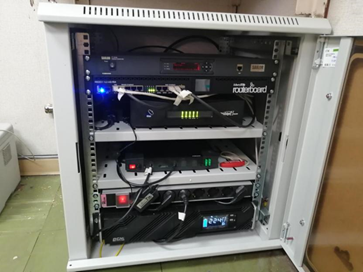

Подпалубное оборудование в телекоммуникационном шкафу

Электропитание оборудования, установленного в телекоммуникационном шкафу, было обеспечено от согласованной точки подключения в щите питания 220В. Электропитание точки доступа Wi-Fi и IP-телефона выполнено по технологии PoE. Включение станции спутниковой связи VSAT в сеть выполнили через спутник «Экспресс-103». Он обеспечивает уверенное покрытие Каспийского моря, где будет работать судно.

Проверка и предъявление результатов работы

После проверки всех подключений и запуска в работу, станция была принята в сеть специалистами Центра управления сетью (ЦУС). При проверке система выдала статус «в норме». По организованному спутниковому каналу связи выполнили подключение IP-телефона к офисной телефонной сети Заказчика. Таким образом, телефон на судне оказался в телефонной сети Заказчика, как и телефоны остальных сотрудников офиса. Кроме того, выделили внешний («белый») IP адрес. C ним офисные IT-специалисты Заказчика смогут удалённо управлять сетевым оборудованием на судне.

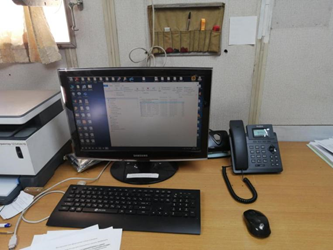

IP-телефон — на рабочем месте в офисе (бывшая радиорубка)

Результаты работ предъявили ответственным лицам экипажа судна, провели обучение работе с оборудованием, продемонстрировали его возможности.

Благодаря оперативному содействию заказчика в изготовлении опорного основания и организации бригады сварщиков удалось быстро и качественно выполнить все стоящие перед нами задачи. Работы были приняты, протестирован канал связи, представители Заказчика на судне остались довольны.
