Кейс: провели интернет на яхте Azimut Magellano 66
«Маринэк» реализовал проект по обеспечению доступа в интернет на частной яхте типа Azimut Magellano 66.
«Маринэк» реализовал проект по обеспечению доступа в интернет на частной яхте типа Azimut Magellano 66.
Исходя из данных о планируемых маршрутах хождения яхты, пожеланиям к предоставляемому каналу, дополнительным сервисам и другой технической информации, полученной в ходе предпроектного обследования судна, и беседы с заказчиком были сформированы требования к решению.
Требования
- Обеспечение доступом к спутниковому интернету по маршруту хождения яхты во внутренних и территориальных водах РФ и Европы;
- Скорость передачи данных — не менее 8 мбит/с;
- Wi-Fi на борту.
Особенности яхты
Ограниченные габариты для установки оборудования;
Требования по максимальной нагрузке на хардтопе;
Ограниченные сроки монтажа и пусконаладки оборудования.
Решение
«Маринэк» предложил установку VSAT антенны Trac Phone V7-HTS производства KVH, США. KVH лидер в производстве оборудования спутниковой связи и телевидения в мире. Они специализируются на оснащении суперяхт. Основные направления деятельности компании существуют уже более 20 лет и зарекомендовали себя на рынке, как пионеры разработки решений спутниковой связи. KVH единственная компания в мире, чьё производство оборудования находится в США, что гарантирует качество производимого оборудования.
Перед разработкой технического решения специалисты «Маринэк» провели предпроектное обследование яхты. В ходе него предварительно определены и согласованы с заказчиком места установки антенного блока VSAT антенны Trac Phone V7-HTS, блока управления антенной и места прохождения кабельных трасс. Уточнили место расположения антенного блока с учётом электромагнитной совместимости и оптимизации возможных теневых зон в направлении на спутник. В ходе обследования выявили сложность с прокладкой кабельной трассы от антенны через имеющийся кабельный ввод. Поэтому решили сместить Trac Phone V7-HTS на край хардтопа и установить муляжа антенны для соблюдения визуальной симметрии.
Когда завершили монтажные работы и проверили правильность подключений, произвели тестовый запуск. Индикация показала нормальную работу. В рамках пусконаладочных работ выполнили настройку блока управления антенной, для работы станции через спутник. Настроили точку доступа Wi-Fi для обеспечения беспроводного подключения к сети. Совместно с дежурной службой оператора спутниковой связи KVH измерили параметры станции спутниковой связи. На этом станция была принята в сеть.
Предоставляемые через спутниковый канал сервисы — доступ в интернет и телефонная связь – были протестированы и предъявлены заказчику. Провели краткое обучение по работе с оборудованием, объяснили основные характеристики. Работы были выполнены в установленные контрактом сроки, в полном объёме и с должным качеством, о чём с заказчиком подписали соответствующий Акт.Предоставляемые через спутниковый канал сервисы — доступ в интернет и телефонная связь – были протестированы и предъявлены заказчику. Провели краткое обучение по работе с оборудованием, объяснили основные характеристики. Работы были выполнены в установленные контрактом сроки, в полном объёме и с должным качеством, о чём с заказчиком подписали соответствующий Акт.
Преимущества
• Диаметр зеркала антенны 60 см, вес 26 кг;
• Скорость доступа в интернет до 10 мбит/с;
• Компактность и эстетичный внешний вид блока управления, позволяют установить его в салоне или на мостике;
• Бесшовное переключение между космическими аппаратами.
Не требуется устанавливать дополнительные дорогостоящие серверы роуминга и маршрутизаторы. Единственное на рынке решение подобного характера. Все функции размещены в компактном блоке управления. Подобное решение является оптимальным для небольших яхт.
Монтажные работы

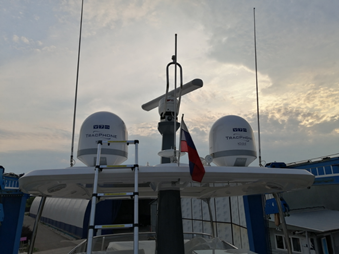

• установка антенного Trac Phone V7-HTS и муляжа антенны на подготовленное основание;

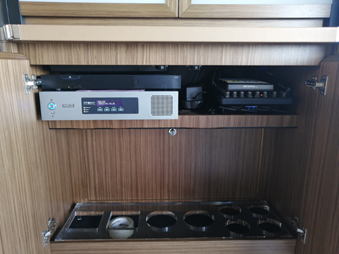

• установка блока управления антенной в обозначенное место в каюте, выполнение внутренних коммутаций, маркировка;
• прокладка ВЧ кабелей от антенного блока до блока управления антенной с монтажом разъёмов, подключение, маркировка, герметизация ввода;
• установка точки доступа Wi-Fi;
• прокладка кабеля электропитания и подключение в электрощите на выделенный автомат защиты, маркировка;
• выполнение заземления;
• перенос GSM антенн.
Компания «Маринэк» оснащает суда любого размера. Устанавливаем оборудование, оказываем услуги техподдержки и ремонта. Обращайтесь к нам за покупкой и установкой оборудования. Для уточнения подробностей работы с нами позвоните по любому из телефонов на главной странице интернет-магазина «Маринэк». Наши инженеры работают по Санкт-Петербургу, Москве, Нижнему Новгороду и Ростову-на-Дону.
Автор: Анна Проскурякова
Редактор: Михаил Любарец
