ДокументыКонтроль топлива и бункеровка: решение для рыболовного баркаса
Представляем вашему вниманию решение по установке контрольно-диагностического комплекса (КДК) "Портал-Дон-02" с системой контроля транспортируемого топлива (дизель и мазут).
После презентации судового контрольно-диагностического комплекса "Портал-Дон-02", проведенной совместно компаниями "Маринэк" и СКБ "Маяк", на основе полученных запросов был разработан ряд решений для судов разных типов. В числе разработанных коммерческих предложений — решение по установке КДК "Портал-Дон-02" и системы бункеровки на рыболовный баркас (рефрижератор) "Виталий Шмыков", принадлежащий ООО "Интеррыбфлот".
Параметры судна

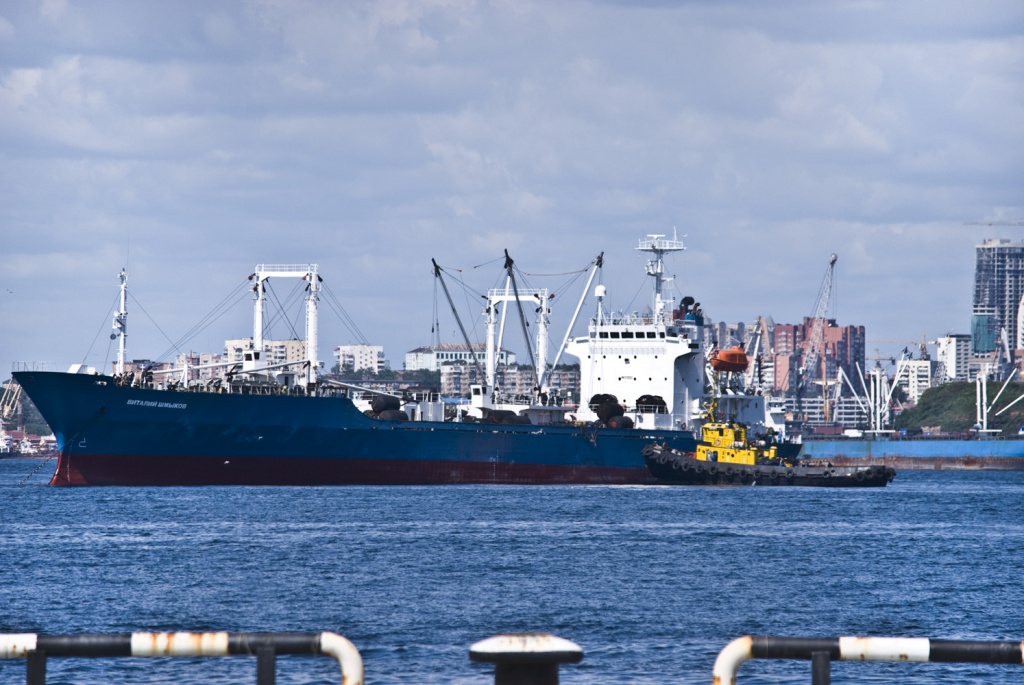

Рыболовный баркас "Виталий Шмыков" представляет собой рефрижераторное судно (рефрижератор):
- Длина судна — 137,5 м
- Двигатель марки MITSUI MAN-B&W
- Водоизмещение судна — 10876 т
Спецификация КДК и системы бункеровки
Решение разработано с учетом параметров судна и поставленных задач.
КДК "Портал-Дон-02"Контрольно-диагностический комплекс "Портал-Дон-02" предназначен для учета использования ГСМ судна, спутникового мониторинга судна и удаленной диагностики работы дизелей. |
|
| Наименование элементов | Назначение |
| 1. Контроллер центральный «Портал/GPS/ГЛОНАСС» с подключением к спутниковому терминалу | Система позиционирования, сбор и передача данных |
| 2. Контроллер периферийный "Портал" | Сбор и обработка информации с датчиков. Устанавливается на каждый потребитель топлива |
| 3. Монитор ПОРТАЛ 7" | Визуализация данных в рубке |
| 4. Счётчик расхода жидкого топлива DFM25S | Определение расхода топлива на главном дизеле |
| 5. Обводной канал с сигнализатором давления в топливной магистрале | |
| 6. Счётчик расхода жидкого топлива VZO15 | Определение расхода топлива на вспомогательных дизель-генераторах и котле-отопителе |
| 7. Счётчик расхода жидкого топлива VZP8 | Определение расхода топлива на аварийном дизель-генераторе |
| 8. Обводной канал с сигнализатором давления в топливной магистрали | |
| 9. Комплект монтажных частей | Для монтажа оборудования на дизеля |
| 10. Трансформатор тока | Определение нагрузки на дизель-генератор |
| 11. Концевой датчик | Определение времени работы и расхода котла-отопителя |
| 12. Датчик положения коленчатого вала | Измерение частоты вращения коленчатого вала главного двигателя |
| 13. Кабель провод | |
Система контроля транспортируемого дизеля и мазута
Система бункеровки предназначена для сбора и обработки данных с бункеровочных датчиков, установленных на судне.
|
|
| Наименование элементов | Назначение |
| 1. Контроллер периферийный "Портал" | Сбор и обработка информации с бункеровочных счётчиков |
| 2. Счётчик расхода легкого топлива ППВ-100 | Учет расходования бункеруемого дизеля и мазута |
| 3. Счётчик расхода тяжёлого топлива ППВ-100 | Учет расходования бункеруемого дизеля и мазута |
| 4. Концевой датчик | Определение времени работы топливного насоса JLG-30 |
Для разработки спецификации для вашего судна, обращайтесь к менеджерам "Маринэк" по телефонам 8 812 34-000-56 (Санкт-Петербург), 8 800 333-70-71 (бесплатно по России) или e-mail info@seacomm.ru.
|
