Монтаж радиолокационной станции

Основные условия

Судно менее 25 м, категория 2 — самоходные суда длиной 25 метров и менее.
Разряд бассейна плавания «О».

Буксир производит портовые работы, обслуживая речной порт. Закрытая рубка стеснена установленным оборудованием и неэргономично размещенным пультом управления, модифицированным ранее. На крыше стоит мачта с антеннами УКВ радиостанции и сигнально-отличительными фонарями. Усиленные ребра жесткости проходят в местах крепления трехногой мачты.

Требования Российского Речного Регистра том 3, глава 23,2 состав навигационного оборудования не предусматривает обязательное оснащение таких типов судов радаром. Но в стесненных условиях работы, с отсутствием возможности вести постоянное круговое зрительное наблюдение, и в условиях интенсивного судоходства в районе порта судовладельцем было принято решение оснастить буксир РЛС с возможностью оповещения при приближения к судну опасных целей.

Основные требования заказчика:

• стоимость РЛС должна быть оптимальна по поставленной задаче,
• радар должен иметь одобрение Российского Речного Регистра для установки на судах такого класса и поставляться с именным сертификатом РРР,
• радиолокационная станция должна подавать звуковой сигнал при приближении к судну цели менее, чем на установленную дистанцию.

Выбор РЛС

Оптимальные радиолокационные станции по цене и качеству для этих целей производят: Furuno, Samyung и JRC. Из них были рассмотрены следующие радары:

• Furuno M1623,
• Furuno M1715,
• Samyung SMR3700,
• JRC JMA5106.

Оптимальным под данные требования оказался Furuno M1623 с 10-тиметровым антенным кабелем в комплекте. Соотношение цена/качество, а также выполнение всех требований заказчика повлияли на выбор. Одним из минусов в данном решении можно было обозначить 6-тидюймовый дисплей, но так как работу с ним планируется осуществлять больше как со звуковым индикатором входа в охранную зону, то для этих целей габариты дисплея достаточны. Furuno — это хорошо зарекомендовавший себя японский производитель средств морской навигации и связи. За время работы с этим брендом количество отказов было минимальным, при этом его функционал и характеристики находятся на достаточно высоком современном уровне.

Выполнение работ

Изготовление и согласование проекта

Изготовление проекта и согласование его в Российском Речном Регистре заняло порядка 30 дней. Для изготовления проекта было произведено исследование судна на возможность установки блока управления с дисплеем, крепость рубки для монтажа антенны, поиск щитов, откуда будет производиться питание. Также были осмотрены уже существующие кабель-каналы на предмет возможности вывода по ним антенного кабеля. После анализа заказчику были предложены оптимальные варианты решения размещения радарной антенны, кабелей и приемоиндикатора. После согласования с заказчиком, проект был изготовлен и отправлен на проверку в Северо-Западный филиал Российского Речного Регистра.

Монтаж

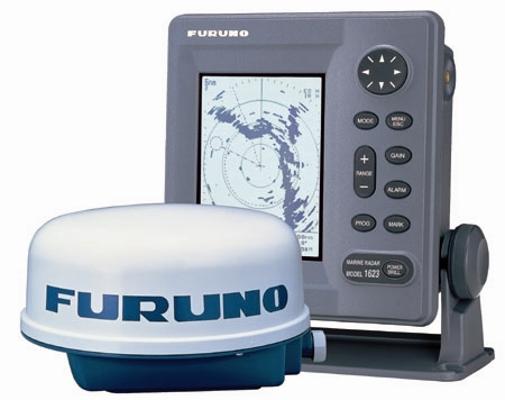

Произведя согласование проекта на монтаж радиолокационной станции Furuno M1623 с Северо-Западным Филиалом РРРС, бригада монтажников во главе с инженером выдвинулась на монтаж. Комплект радара Furuno M1623 состоит из:

• антенного блока RSB-0093,
• антенного кабеля,
• приемоиндикатора RDP-141,
• кабеля питания,
• технической документации, инструкции по эксплуатации,
• именного сертификата РРР.

Для более полной реализации всех функций был также взят кабель для подсоединения по протоколу NMEA 0183 радара к GPS-антенне GP-310B.

Объект по прибытии бригады был готов к работе. Сначала был установлен антенный модуль и загерметизирован на крыше рубки в соответствии с проектом. От него отведен кабель и по существующей кабель-трассе спущен в рубку. Питание определили с щита, питающего остальное навигационное оборудование и оснащенного отдельным одобренным блоком питания. Его мощности вполне хватило на питание электричеством навигационных приборов и радара. Установив приемоиндикатор на место, определенное проектом, завели на него питание и антенный кабель. После этого по дополнительному кабелю завели коммутацию с GPS-приемником. При включении в сеть РЛС Furuno M-1623 сама в режиме автонастройки определила антенный модуль и настроила порт для приема данных от GP-310B. Швартовые испытания дали положительный результат. В соответствии с монтажом были выписаны все необходимые документы, также на судно был передан одобренный РРР проект.

Задача по оснащению небольшого буксира радиолокационной станцией за минимальные деньги и с возможностью оповещения о приближении опасных целей была выполнена.
