Навигационно-гидрометеорологический комплекс МИРАН Роса-2.17

Маринэк разработал комплекс МИРАН® Роса-2.17 для получения исчерпывающей навигационной и гидрометеорологической информации на транспортных средствах

Компания Маринэк является разработчиком и поставщиком решений для транспорта, поставляя под собственным брендом МИРАН оборудование для автоматического и полуавтоматического управления техническими системами транспортных средств, интегрируя их с системами мониторинга, связи, снятия информации с внешних датчиков и создавая единые информационные сети для упрощения алгоритмов взаимодействия между различными узлами всего программно-аппаратного комплекса. Компания Маринэк создает программное обеспечение под различные платформы, на базе которых строится процесс автоматизации и мониторинга систем. Объединяя лучшее, мы стараемся полностью соответствовать требованиям заказчика!

Маринэк представляет вашему вниманию навигационно-гидрометеорологический комплекс МИРАН Роса-2.17. Решение построено на базе погодной станции Airmar WX-200 и внешнего приемника ГНСС. Отображение информации производится на два сенсорных монитора, устанавливаемых в транспортном средстве для пилота (водителя) и оператора. Комплекс позволяет отслеживать гидрометеорологическую информацию в реальном времени в сочетании с данными о местоположении и движении транспортного средства.

МИРАН® Роса-2.17 позволяет получать данные о параметрах ветра, температуре, давлении, влажности, истинному курсу, скорости, качке, крене, высоте, GPS и другие. Поддержка растровых и векторных карт, Wi-Fi, Bluetooth, работа в среде Windows, встроенные программы OziExplorer, City Guide и Airmar WeatherCaster в сочетании с сенсорными дисплеями и подрулевым джойстиком управления комплексом позволяют со значительным комфортом получать исчерпывающую информацию о параметрах движения и условиях среды, принимать оптимальные текущие решения, обеспечивая высокий уровень безопасности.

Рабочее место инженера в фургоне комплектуется ударопрочной клавиатурой. Комплекс включает в себя две камеры видеонаблюдения с инфракрасной подсветкой, информация с которых также может выводиться на дисплеи. МИРАН Роса-2.17 отображает информацию в различных, удобных пользователю форматах и состоит из следующих блоков:

1. Основной блок Mini-ITX
• i3-4170, 4Gb DDR3, SSD250Gb
• Wi-Fi, Bluetooth
• HDMI, DVI, VGA, PSU200W
• поддержка двух мониторов
• программируемый контроллер питания
• контроллер подрулевых кнопок
• кренометр (акселерометр)
• датчики температуры трех зон


2. Внешний приемник ГНСС
• тип - внешний модуль
• данные GPS NMEA -183 (версия 3.0): GGA, GSA, GSV, RMC (GLL, VTG - опционально)
• датум WGS-84
• рабочая температура - 40° ~ + 80°C
• максимальная вибрация 20 м/сек3
• максимальная высота До 18000 м (60000 футов)
• максимальная скорость До 515 м/с (1000 узлов)
• максимальное ускорение До 4g
• вес нетто 69 г, брутто 186 г
• размеры 53x19x53 мм
• название чипсета MTK MT3333
• точность определения скорости 0.1 м/сек, 95% (селективный доступ отключён); времени 1 мкс, синхронизация по атомным часам GPS-спутников


3. Погодная станция Airmar WX-200
• диапазон скорости ветра: 0 - 78 узлов (MPH 0 - 90 миль/ч, 0 - 40 м/с)
• шаг изменения скорости ветра: 0.1 узла (0.1 миль/ч, 0.1 м/с)
• точность скорости ветра при 0 - 55°C без осадков:
  • низкая скорость 0 - 10 узлов: 1 узел RMS +10% от показаний (0 - 11,5 миль/ч; 1.1 MPH +10% от показаний)
  • высокая скорость 10 - 78 узлов: 2 узла RMS или 5%, что больше (11,5 - 90 миль/ч; 2,3 миль/ч или 5%)
• погрешность скорости ветра в условиях повышенной влажности: 5 узлов RMS (RMS 5,7 миль/ч, 2,5 м/с RMS)
• направление ветра диапазон: 0 - 360°
• шаг измерения направления ветра: 0.1°
• точность компаса: 2°
• температура воздуха: -40° ~ + 55°C
• диапазон барометрического давления: 300 - 1100 мбар (24 - 33 дюйм, 800 - 1100 гПа)
• точность барометрического давления: ± 1 мбар (0,029 ± рт ± 1 гПа)
• диапазон относительной влажности: 10 - 95%
• точность GPS позиционирования: 3 м (10 ') с WAAS / EGNOS (95% времени, SA выключен)
• диапазон рабочих температур: -25 ° ~ + 55°C
• напряжение питания: 9 - 40 В постоянного тока
• масса 300 г
• интерфейс связи: RS232 или RS422 и CAN

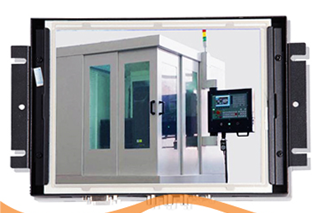

4. Система отображения информации (дисплей)


• 8-дюймовый
• порты контроллера: AVx2, DVI, HDMI, USB, VGA
• разрешение 800x480
• интерфейс VGA
• рабочая температура: -10 ~ +60°C
• размеры: 136х211х31 мм
• яркость: 250 Кд/м2
• контрастность: 300 : 1
• тип подсветки: светодиодная (LED)
• отношение сторон: 16:9
• углы обзора (горизонталь/вертикаль): 130/120
• потребляемая мощность: <8 Вт
• масса: 560 г
• время отклика: 15 мс



• 10-дюймовый
• порты контроллера: AVx2, DVI, HDMI, USB, VGA
• разрешение 800x600
• интерфейс VGA
• рабочая температура: -10 ~ +60°C
• размеры: 195х265х40 мм
• яркость: 300 Кд/м2
• контрастность: 500 : 1
• тип матрицы: fw104at-01
• отношение сторон: 16:9
• углы обзора (горизонталь/вертикаль): 160/160
• масса: 3000 г


5. Системы ввода информации
металлическая клавиатура с трекболом и подрулевые кнопки управления


6. Системы видеонаблюдения
передняя и задняя внешние видеокамеры с инфракрасной подсветкой


7. Сетевая инфраструктура
USB-Hub, USB удлинители, конвертер VGA


8. Монтажный комплект


9. Преобразователь напряжения

Компания Маринэ предлагает партнерам уникальный навигационно-гидрометеорологический комплекс МИРАН® Роса-2.17 собственной разработки. Маринэк осуществляет поставку, монтаж и пусконаладку, а также сопровождение установленных систем, а также обучение персонала. Заказывая оборудование в Маринэк, вы получаете высокоэффективное решение "под ключ" для любого транспортного средства.
