Оснащение диспетчерских центров и судов ПВ/КВ радиосвязью

Заказчиком поставлена задача оснастить суда и несколько диспетчерских центров системами ПВ/КВ радиосвязи для построения сети связи на промежуточных и коротких волнах между диспетчерскими центрами и судами.

Выбран частотный диапазон от 0 до 30 МГц, на базе которого есть потребность построить систему связи, включающую в себя несколько стационарных диспетчерских центров и судов, находящихся под надзором Российского Речного Регистра. Основная задача — обеспечить все объекты голосовой радиосвязью между собой с удаленностью до 500 км. При этом необходимо учесть не только удаленность между собой абонентов, но и удобство работы, имеющийся парк КВ радиостанций, установленных ранее, и требования Российского Речного Регистра, предъявляемые к судам, выполняющим внутренние рейсы.

Сначала был произведен выбор оборудования, на базе которого и будет осуществляться построение системы. У заказчика уже есть парк из радиостанций ПВ/КВ диапазона японского производителя Icom, при этом работа с этими станциями заказчиком рассматривается как оптимальная и более всего комфортная. Несмотря на более дорогую стоимость по сравнению с конкурентами, заказчик остановился на выборе этой станции при установке на береговые объекты. При этом также рассматривались ПВ/КВ радиостанции производителя Vertex Standard: VX-1400, VX-1700 и Yaesu FT-991 — новейшая радиостанция от всемирно известного производителя радиоустановок Yaesu. Модель Icom IC-78 использовать при монтаже на суда не получилось, так как на момент выбора радиоустановок Icom IC-78 не имел одобрения в РРР на установку на суда, поднадзорные РРР. В связи с этим на суда было принято решение монтировать Vertex VX-1700.

Комплект Icom IC-78 составляет:

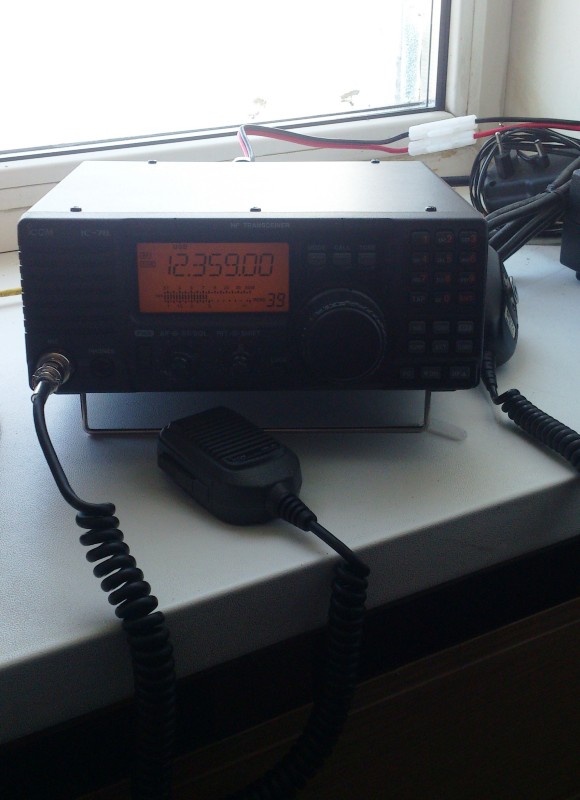

• Радиостанция Icom IC-78

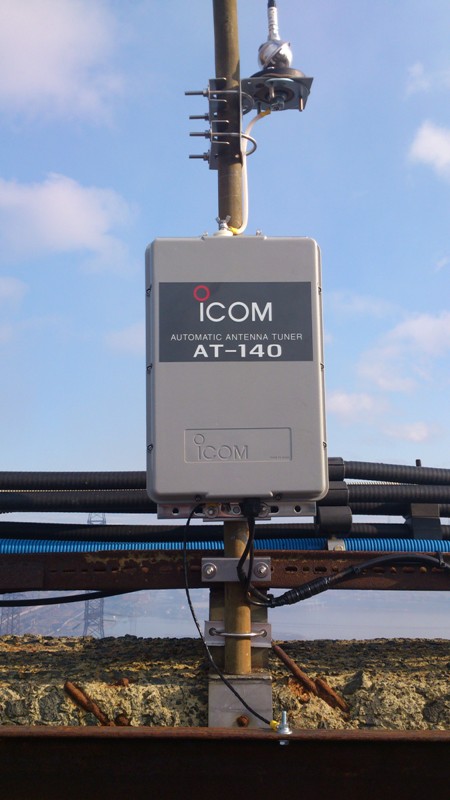

• Антенный тюнер АТ-140
• Кабель управления OPC-1147
• Блок питания Diamond GSV-3000
• Антенный кабель RG-213
• Комплект разъемов
• Монтажный комплект
• Антенна 2WL-10

Данный комплект был собран с учетом рекомендаций производителя, а также учитывалось наличие на складах в России оборудования в необходимый срок поставки. Также принимались во внимание стоимость оборудования и его технические характеристики.

Комплект Vertex VX-1700

На суда устанавливался комплект, имеющий одобрение РР и указанный в свидетельстве типового одобрения на станцию Vertex VX-1700:

• Радиостанция Vertex VX-1700

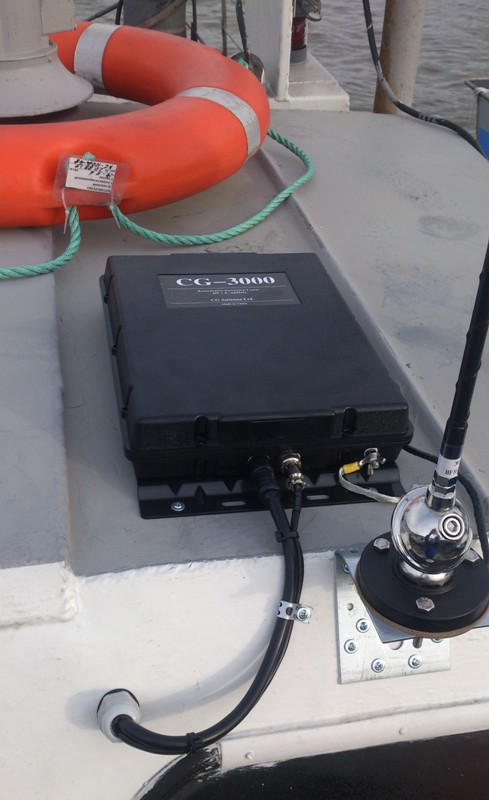

• Антенный тюнер CG-3000
• Кабель управления

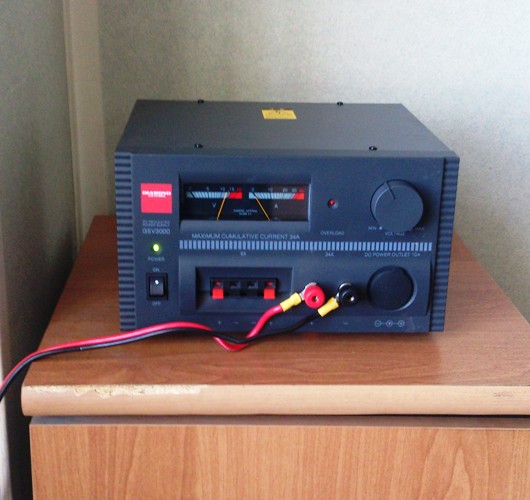

• Блок питания Diamond GSV-3000
• Комплект разъемов
• Монтажный комплект
• Антенна АШ-2,6Б



Изготовление проекта и осуществление работ на объекте

Изготовление и одобрение проекта

Для судов был разработан проект, который получил одобрение в Северо-Западном филиале Российского Речного Регистра.

Монтажные работы

Работа непосредственно на объекте производилась в теплый период. При этом были учтены проекты судов, расположение диспетчерских пунктов и требования заказчика.

На диспетчерских центрах

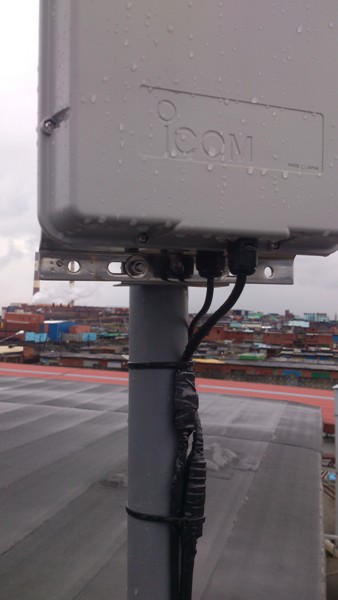

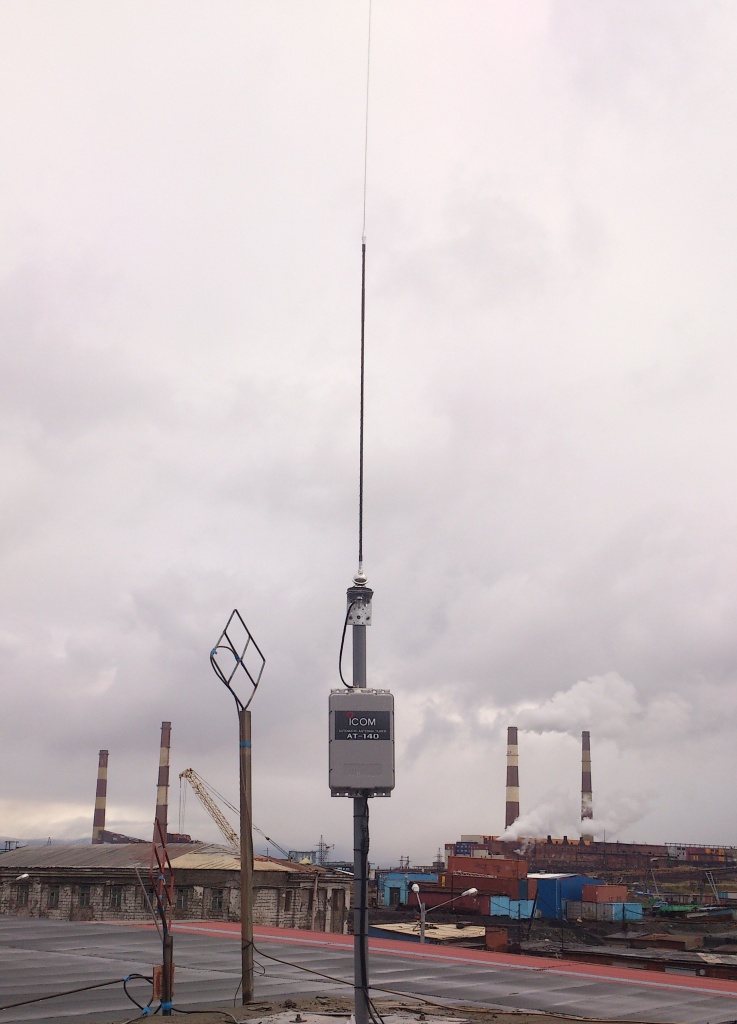

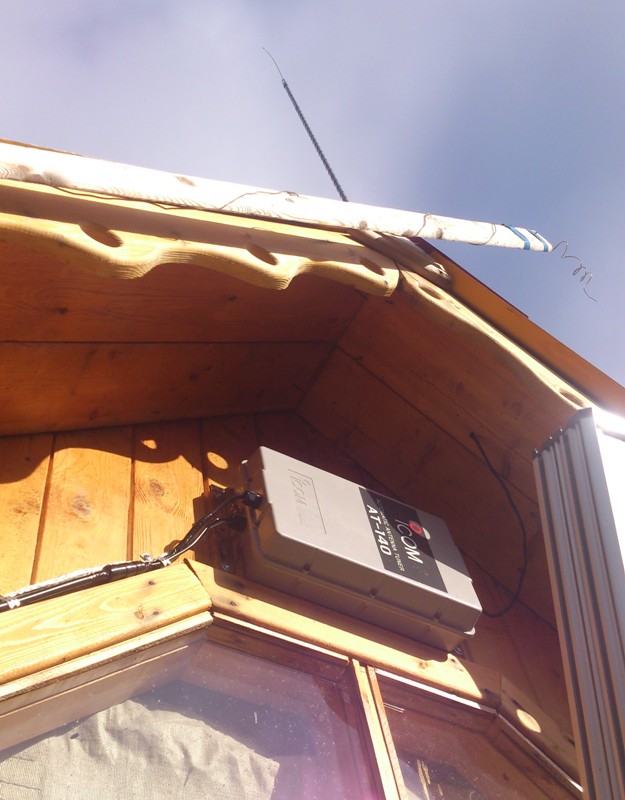

На диспетчерских центрах антенны крепились на крышах, при этом тюнер устанавливался в оптимальном месте. Радиоустановка монтировалась в сухом помещении с удобным доступом и рабочей поверхностью для работы оператора. Операторы прошли обучение по работе с данным оборудованием и наглядно в своих диспетчерских центрах осуществляли непосредственную установку связи с другими диспетчерскими и судами. Кабеля прокладывались с учетом максимально возможного диаметра сгиба и кабель трасс. Все кабеля защищались с использованием гофры и вулканизированных насадок. Разъемы припаивались к концам кабеля и также защищались усадкой. Связь между радиостанцией и антенным тюнером осуществляется по кабелю управления. Блок питания запитан от бытовой электрической сети и понижает напряжение до необходимых 12 Вольт. Работы по прокладке антенного кабеля производились с помощью компании-субподрядчика, имеющим доступ к высотным работам и соответствующее снаряжение. Антенна устанавливалась с помощью монтажного комплекта, с учетом возможных ветровых нагрузок. В учет при монтаже АФУ были приняты окружающие объекты, от которых возможно наведение радиотени: чтобы этого избежать, было выбрано удаленное место на крыше зданий.

На судах

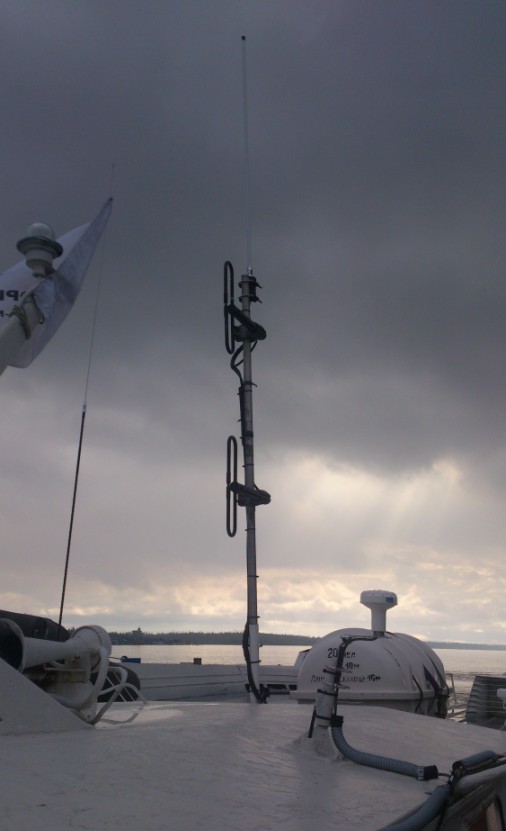

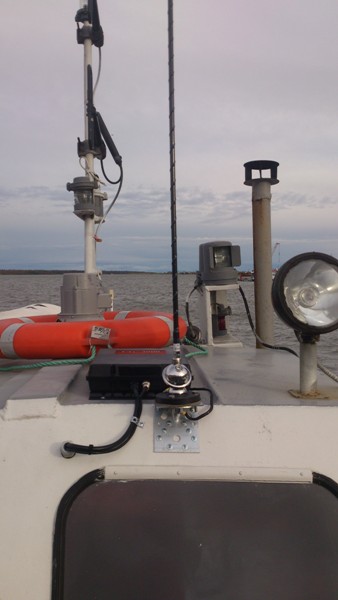

На судах монтажные работы производились с учетом требований Российского Речного Регистра, предъявляемых к данному типу работ. Были учтены и пожелания заказчика по размещению оборудования на борту судна, с удобством его эксплуатации членами экипажа, доступностью и размещением без помех для повседневной деятельности. Антенна устанавливалась на крыше рубки, вдали от мачты и от антенн радиолокационных станций с помощью монтажного набора. При этом место крепежа было выбрано с учетом ребер жесткости и доступности для работы с ней. Кабель проведен через перегородку по кабель трассе, с закрыванием его гофрой, и учетом диаметра загиба. Наконечники на концах кабеля были припаяны и закрыты термоусадкой. Антенный тюнер смонтирован в месте, согласованном с судовладельцем и инспектором РРР. От него по кабелю управления была закоммутирована станция Vertex VX-1700. Радиоустановка смонтирована согласно проекту и запитана через блок питания от судовой сети. После монтажа была произведена необходимая работа по подготовке станции к запуску, её включению и пусконаладке. После этого — была осуществлена связь и экипаж был обучен работе с данным оборудованием. Инспектор РРР произвел осмотр монтажа, сверил его с проектом и разрешил эксплуатацию на судне Vertex VX-1700.

Результаты

По результатам работы для заказчика была построена система связи на базе ПВ/КВ волн между диспетчерскими пунктами и судами. Обучен необходимый персонал в части, касающейся работы с данным типом оборудования. Несмотря на использованное различного оборудования, от разных производителей и на разных объектах — систему связи построить и запустить удалось. Работа осуществляется на частотах, регламентированных заказчиком. Связь установлена на 5 баллов!
