Решение по внедрению автоматики на буксире

Одним из приоритетных направлений деятельности компании «Маринэк» является разработка проектов и решений по оборудованию автоматикой плавательных средств длиной приблизительно до 60 метров. К судам подобного типа относятся:

• моторные и парусно-моторные яхты,
• буксиры,
• суда исследовательского флота,
• суда вспомогательного флота.

Компания "Маринэк" предоставляет полный комплекс услуг по работе с подобными проектами: изготовление проектов, поставку устройств и систем автоматизации, монтаж и пусконаладка, сервис и ремонт.

Решение по внедрению автоматики на буксире-спасателе

В соответствии с полученным техническим заданием, специалисты «Маринэк» подготовили проект и подобрали следующее оборудование для буксира-спасателя:

• Децентрализованная система контроля и аварийно-предупредительной сигнализации DZA-07,
• Модульная система контроля сигнальных и отличительных огней DPS-01,
• Комплекс датчиков от немецкого производителя Boening.

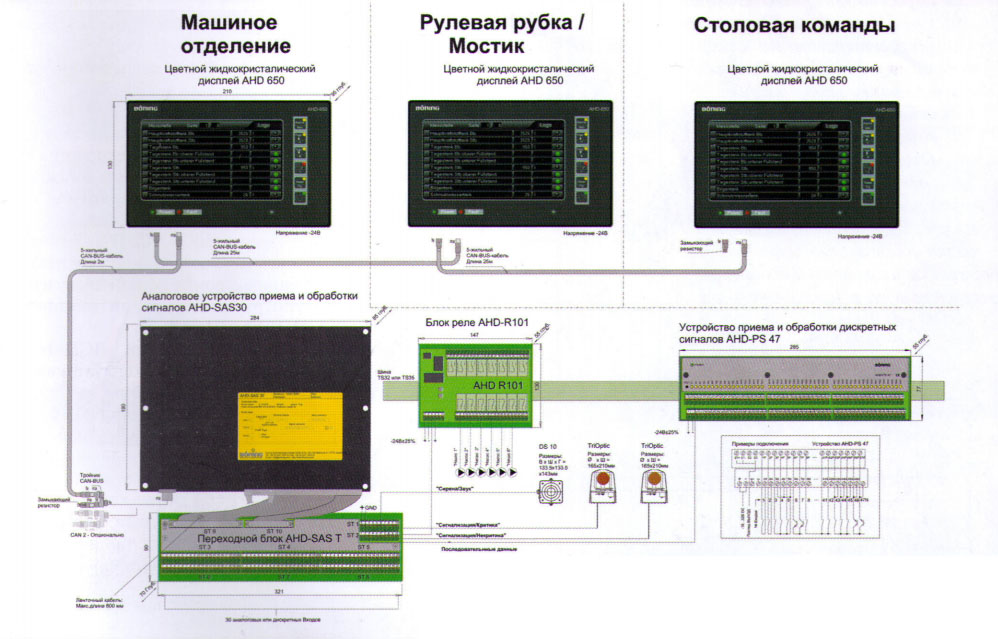

Схема децентрализованной системы контроля и АПС с ограниченным объемом функций управления типа DZA-07, примененной на буксире-спасателе

Описание системы

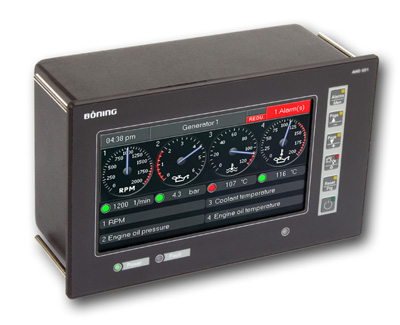

1. Цветные жидкокристаллические дисплеи AHD 650 для машинного отделения, рулевой рубки / мостика и столовой команды.

• Диагональ дисплея: 6,5"
• Класс защиты: IP67
• Интерфейсы: 2×CAN, 1×RS232
• Питание: 12 В пост.т. / 24 В пост.т. (+30%, -20%)
• Потребление: 450 мА
• Разрешение экрана: 400 × 240 пикс.
• Количество цветов: 15 bit
• Яркость: 200 кд/м², полупрозрачный
• Диапазон рабочих температур: -25°C ~ +70°C
• Температура хранения: -30°C ~ +85°C
• Размер: 210 × 130 × 96 мм
• Вес: 1,5 кг

2. Аналоговое устройство приема и обработки сигналов AHD-SAS30

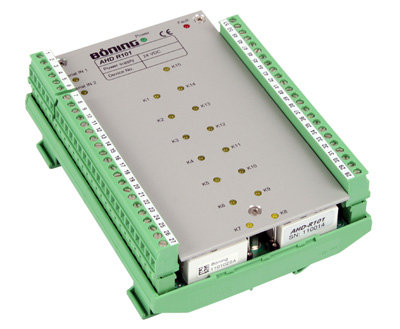

3. Блок реле AHD-R101

• Питание: =24 В (+30%, -25%)
• Потребление: 320 мА макс. при =24 В
• Класс защиты: IP10
• Диапазон рабочих температур: -10°C ~ +70°C
• Температура хранения: -30°C ~ +85°C
• Размер: 147 × 112 × 55 мм
• Вес: 550 г
• Монтаж: на DIN рейке TS 32 и TS 35
• Входы: 2 × послед. интерфейса (S1I, S2I)
• Выходы: 15 × контактов реле (переключающих) (14 пользовательских), ~230В, 3А; =30В, 2А

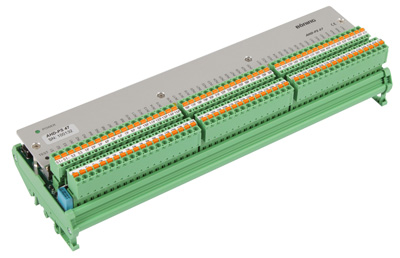

4. Устройство приема и обработки дискретных сигналов AHD-PS 47

• Питание: 24 В пост.т. ±25%
• Потребление: около 200 мА
• Диапазон рабочих температур: 0°C ~ +70°C
• Температура хранения: 0°C ~ +85°C
• Вес: 0,6 кг
• Класс защиты: IP10
• Размер: 281 × 90 × 53 мм
• Входы: 47 опторазвязка
• Выходы: 3 × последовательных интерфейса с опторазвязкой (коммутация плюса, коммутация минуса, беспотенциальная коммутация)
• Монтаж: на DIN рейку TS 32 и TS 35

5. Датчики и вспомогательное оборудование, включая:

а) Электронный звуковой прибор DS10

• Класс защиты: IP66 / IP67
• Питание: 24, 115, 230 В перем.т. / 12, 24, 48 В пост.т.
• Уровень звукового давления: до 110 дБ(А)
• Диапазон рабочих температур: -25°C ~ +55°C
• Температура хранения: -40°C ~ +70°C
• Вес: 2,15 кг (конфигурация переменного тока) / 1,95 кг (конфигурация постоянного тока)
• Размер: 133,5 × 133,5 × 143 мм

б) Проблесковый светильник для световой сигнализации TriOptic G24V

• Класс защиты: IP54
• Питание: 115, 230 В перем.т. / 12/24, 24 В пост.т.
• Размер: 165 (диаметр) × 210 мм

Чтобы узнать подробнее о системе и её возможностях, свяжитесь со специалистами нашей компании по телефонам и e-mail, указанным на сайте.
