Сеть радиовещания в FM-диапазоне через спутниковый канал связи.

ООО Маринэк реализовало комплексное решение по организации радиовещания через канал широкополосной спутниковой связи.

Основная задача: обеспечение передачи устойчивого сигнала со Студии радиовещания в региональные передающие центры находящиеся в отдаленности 200-400 км с использованием спутникового канала связи.

Студия радиовещания, совмещенная с передающим радиоцентром

На Студии радиовещания формируется и подготавливается для передачи в эфир аудио-контента (прямой эфир или заранее подготовленные записи).

Передающий радиоцентр студии, оснащенный радиопередатчиком, предназначен для организации радиовещания в FM-диапазоне на территории размещения Студии.

Студия оснащается земной станцией спутниковой связи (ЗССС) типа VSAT для передачи аудио-контента по спутниковым каналам связи на Региональные передающие радиоцентры. Кроме того, есть возможность организации онлайн-вещания в сети Интернет.

Региональные передающие радиоцентры

Региональные передающие радиоцентры имеют в своем составе станции спутниковой связи (ЗССС) типа VSAT для приема по спутниковым каналам связи аудио-контента из Студии радиовещания, а также радиопередатчики для организации радиовещания в FM-диапазоне на территории размещения радиоцентра.

Основные принципы работы сети радиовещания

Аудио-контент, сформированный на Студии (прямой эфир или заранее подготовленные записи), подается на радиопередатчик Студии и одновременно на аудиовход кодера, который преобразует аудиосигнал для передачи его по IP-сетям. В качестве транспортного протокола для передачи по IP-сетям применяется RTP (Real-Time Protocol).

Сформированный IP-поток направляется на земную станцию спутниковой связи (ЗССС) для передачи его на Региональные передающие радиоцентры по спутниковым каналам связи.

На Региональных передающих центрах ЗССС принимают IP-поток по спутниковым каналам связи. IP-поток поступает на декодер, который преобразует его в аудиосигнал. Сигнал с аудиовыхода декодера поступает на вход радиопередатчика и транслируется в эфир в FM-диапазоне.

Оборудование Студии радиовещания и Региональных радиоцентров объединяется в единую IP-сеть, тем самым обеспечивается возможность удаленного наблюдения и управления оборудованием Региональных передающих радиоцентров.

Зоны покрытия региональных передающих радиоцентров

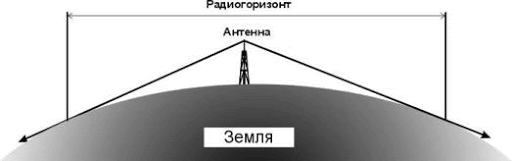

По большей части, при условии достаточной мощности радиопередатчика, зона покрытия в FM-диапазоне (УКВ) определяется высотой размещения антенной системы, что обусловлено прямолинейным распространением радиоволн в этом диапазоне, а соответственно, дальностью горизонта при определенной высоте антенны, и рельефом местности.

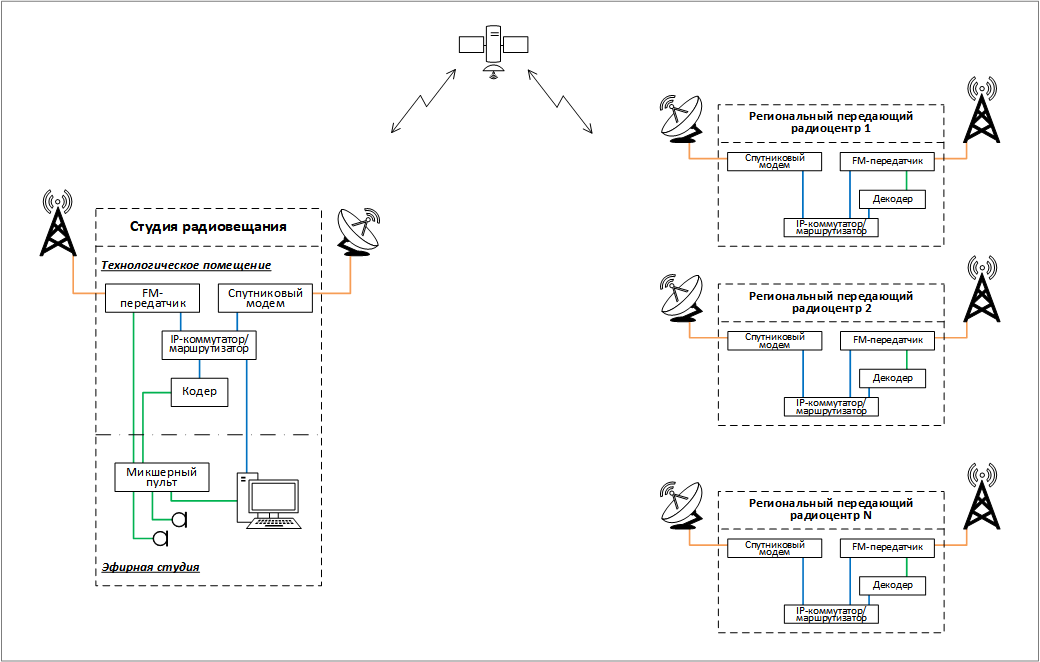

Структурная схема сети радиовещания

Оборудование студии радиовещания

Студийное оборудование для подготовки аудио-контента:

• Студийные микрофоны с аксессуарами
• Студийные наушники
• Микшерный пульт
• Студийные мониторы
• Компьютер с ПО
• Комплект соединительных кабелей
• Прочее студийное оборудование по запросу Заказчика

Радиопередающее оборудование:

• Радиопередатчик
• Антенная система
• Кабель коаксиальный
• Крепеж, разъемы и аксессуары

Оборудование преобразования:

• Аудио-кодер

Земная станция спутниковой связи:

• Спутниковая антенна диаметром 1,2 м с основанием для установки на горизонтальную или вертикальную поверхность (требуется уточнить при заказе), малошумящим усилителем (LNB), передатчиком (BUC) мощностью 4 Вт.
• Спутниковый модем iDirect iQ Desktop
• Комплект соединительных кабелей

Прочее оборудование:

• Телекоммуникационный шкаф напольный 19" 12U
• IP-коммутатор/маршрутизатор MikroTik RB2011IL-RM
• Источник бесперебойного питания Ippon Smart Winner II 3000

Оборудование Регионального передающего радиоцентра

Земная станция спутниковой связи:

• Спутниковая антенна диаметром 1,2 м или 1,8 м с основанием для установки на горизонтальную или вертикальную поверхность (требуется уточнить при заказе), малошумящим усилителем (LNB), передатчиком (BUC) мощностью 4 Вт.
• Спутниковый модем iDirect iQ Desktop
• Комплект соединительных кабелей

Радиопередающее оборудование:

• Радиопередатчик
• Антенная система
• Кабель коаксиальный
• Крепеж, разъемы и аксессуары

Оборудование преобразования:

• Аудио-декодер

Прочее оборудование:

• Телекоммуникационный шкаф напольный 19" 12U
• IP-коммутатор/маршрутизатор MikroTik RB750r2
• Источник бесперебойного питания Ippon Smart Winner II 3000

Менеджер проекта: Анна Проскурякова

Инженер проекта: Владимир Букин

Маринэк осуществляет коробочные и комплексные поставки сухопутного оборудования, которые закрывают любые потребности. Мы осуществляет настройку и программирование оборудование под задачи заказчика. Обращайтесь к нам за покупкой. Если вам требуется монтаж оборудования — наши инженеры готовы выехать в любую точку страны. Для уточнения подробностей работы звоните 8 (812) 627-02-51
