Система «Обзор ВК-64Б»

Специалистами российской компании "Маринэк", по заказу силовых ведомств Российской Федерации, была разработана специализированная мониторинговая интегрированная система навигации и всепогодного наблюдения за окружающей обстановкой типа «Обзор ВК-64Б». Она включает в себя высокотехнологичные элементы и узлы. Основное ее преимущество — это открытая архитектура, позволяющая компоновать систему под требования заказчика.

Система построена на современном высокотехнологичном компонентном наполнении от лучших производителей из Германии и США. Надежность подтверждена проведёнными испытаниями. Система «Обзор ВК-64Б» сконструирована таким образом, что заказчик сам подбирает необходимые узлы и её возможности под свои требования.

Система "Обзор ВК-64Б" предназначена для судов следующих типов:

• Специализированные катера 8-20 метров длиной;
• Катера особого назначения, с открытым и закрытым мостиком;
• Патрульные и спасательные катера.

Функционал системы:

1. Мониторинг надводной обстановки;
2. Отражение картографической информации;
3. Всепогодное наблюдение за окружающей обстановкой;
4. Отражение видеоинформации и управлением источниками видеосигнала;
5. Работа в условиях экстремальных температур и внешнего воздействия.

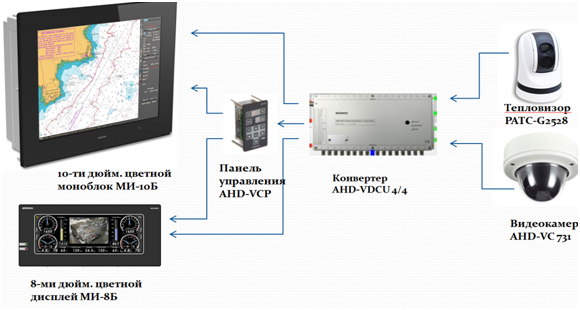

 Схема соединения системы Маринэк ВК-64Б.

Визуализация на мониторах системы определяется заказчиком при программировании системы.

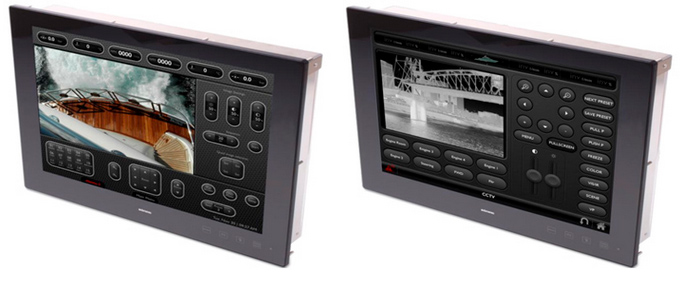

 Примеры визуализации

Описание системы "Обзор ВК-64Б"

А) Блок навигационного комплекса МИ-10Б

• Питание: 24В(+30%/-25%)
• Потребление тока: 2,0А @ 24В
• Размеры: 280х240х107
• Степень защиты: IP66(front), IP20(rear)
• Вес: 7кг
• Разрешение дисплея: 1024:768(4:3)
• Подсветка: 1000 кд/м²
• Рабочая температура: -25 °С … + 55 °С
• Температура хранения: -50 °C … +80 °C

Б) Конвертер видео AHD-VDCU 4/4

• Питание: 24В(+30%/-25%)
• Потребление тока: 0,36А @ 24В
• Размеры: 330х160х42
• Степень защиты: IP20
• Вес: 1,2
• Рабочая температура: -30 °С … + 70 °С
• Температура хранения: -40 °C … +85 °C

В) Тепловизионная камера

• Тип сенсора: Неохлаждаемый αSi, 384x288
• Размер сенсора: 25 мкм х 25 мкм
• Фокусное расстояние: 25мм
• Поле обзора: 21,7°x16,4°
• Диапазон обнаружения: 1200м(транспорт), 500м(человек)
• Дальность распознавания: 500м(транспорт), 250м(человек)
• Приближение: х2, х4
• Видеодисплей: Черно-белый

• Эффективная разрешающая способность: PAL:752(Г) ´ 582(В), NTSC:768(Г) ´ 494(В)
• Разрешение: 550 ТВЛ
• Видеосистема: PAL/NTSC
• Фокус: Автоматический/ручной
• Отнош. сигнал/шум: Не менее 50 дБ
• Оптический зум: 28Х
• Цифровой зум: 12Х
• Угол обзора: 55,8 (широкий) до 2,1 (теле)

• Угол поворота: 360° непрерывно
• Угол наклона: -15° ~ 90° (зеркальный наклон)
• Скорость наклона: Контрольная скорость: 0,3°/с – 60°/с, регулируемая, Предустановленная скорость: 60°/с
• Предустановка: 256
• Точность предустановки: ±0,05°

• Потребляемая мощность: 25 Вт /50 Вт (с обогревом)
• Рабочая темп.: -45°С ~ 55°С
• Степень защиты: IP67
• Размеры: 190´300 (мм) с вакуумным присосом, 190´275(мм) без вакуумного присоса
• Вес: 7 кг

Г) Цветная камера с высоким разрешением AHD-VC 731

• Разрешение: 752 х 582 пикселей (PAL)
• Угол поворота: 360° непрерывно
• Угол наклона: 0° … 90°
• Питание: 10,8 - 39В
• Потребление тока: макс. 0,25А
• Размеры(∅x H): 158 х 85
• Степень защиты: IP66
• Вес: 0,74 кг
• Рабочая температура: -20 °С … + 45 °С
• Температура хранения: -40 °C … +70 °C

Д) Блок управления AHD-VCP

• Питание: 24В(+30%/-25%)
• Потребление тока: 0,4А @ 24В
• Размеры: 70х130х46
• Степень защиты: IP66(front), IP10(rear)
• Вес: 0,3 кг
• Рабочая температура: -30 °С … + 55 °С
• Температура хранения: -50 °C … +85 °C

Е) 8-ми дюйм. цветной дисплей МИ-8Б

• Питание: 24В(+30%/-25%)
• Потребление тока: 0,7А @ 24В
• Размеры: 270х130х79
• Степень защиты: IP56(front), IP20(rear)
• Вес: 2,2кг
• Разрешение дисплея: 640:240(8:3)
• Подсветка: 250 кд/м²
• Рабочая температура: -30 °С … + 70 °С
• Температура хранения: -40 °C … +85 °C

Ж) Навигационное программное обеспечение с отличительными особенностями

• Использование векторных карт
• Возможность сопряжения с внешними устройствами
• Возможность обновления карт
• Измерительные инструменты
• Двойная картографическая панель
• Русифицированный интерфейс

З) Комплект электронных навигационных карт на район плавания

Построение системы «Обзор ВК-64Б»

Тепловизионная камера PATC-G2528 заведена на конвертер AHD-VDCU 4/4, управляется с панели управления AHD-VCP, сигнал идет на монитор МИ-10Б и дублируется на монитор МИ-8Б.

Видеокамера AHD-VC 731 заведена на конвертер AHD-VDCU 4/4, управляется с панели управления AHD-VCP, сигнал идет на монитор МИ-10Б и дублируется на монитор МИ-8Б .

Управление камерами осуществляется с панели управления AHD-VCP, с монитора МИ-10Б и монитора МИ-8Б.

Преимущества системы:

• Использованы современные технологии Германии и США;
• Российская сборка;
• Возможность организации удаленного доступа, контроля и управления через интернет или по бортовой системе Wi-Fi через мобильные и стационарные цифровые персональные устройства;
• Возможность расширения функционала за счет открытой архитектуры системы;
• Возможность добавления элементов контроля и мониторинга;
• Возможность управления с одного поста другими судовыми системами;
• Вывод видеоданных на любой другой дисплей, или мобильные и стационарные цифровые персональные устройства;
• Возможность использования разных электронно-картографиечских навигационных систем;
• Возможность отображения информации с эхолота, радара и других элементов навигационной системы;
• Многостраничная визуализация, программируемая под заказчика; Возможность запись видеоинформации;
• Использование современных протоколов передачи данных CAN, NMEA0183 и NMEA2000;
• Дублированное управление с пульта и с тачскрина дисплея;
• Возможна поставка в цветовой гамме под цвет панели мостика.
