Судовое видеонаблюдение для теплохода Р-51Э

Для безопасности судоходства на судах и плавсредствах, поднадзорных регистрам судоходства, в соответствии с распоряжениями правительства РФ и требованиями министерства транспорта РФ, устанавливаются системы видеонаблюдения с возможностью записи происходящего на борту и вокруг судна.

Данный комплекс мер предпринимается для контроля за происходящим на судне с ходового мостика и при необходимости с других мест, а также для последующего воспроизведения происходящего в целях восстановления полноты картины событий. Все судовые системы видеонаблюдения используют передовые технологии, учитывающие качку, вибрацию, погодные условия и другие факторы, влияющие на их работоспособность с учетом использовании данных систем на судах.

В данном решении интегрируется различное оборудование от производителей систем видеонаблюдения, что позволяет оптимизировать систему в соответствии с потребностями Заказчика и требованиями надзорных органов. При разработке проекта учитывались специфические условия эксплуатации оборудования охранного наблюдения на теплоходах Р-51Э.

Перечень оборудования системы видеонаблюдения

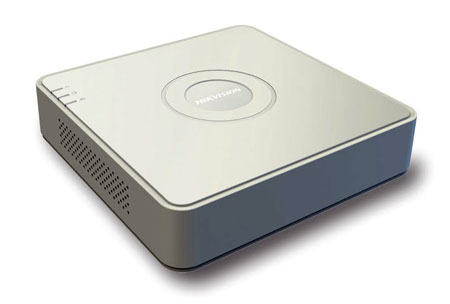

1. Сетевой видеорегистратор DS-N108P на 8 IP камер 1080Р

Входная пропускная способность 50 Мб/с
Исходящая пропускная способность 40 Мб/с
Аудиовход.: 1 RCA, H.264.
Выход видео: 1 VGA (1920x1080р), 1 HDMI (1920x1080р)
Выход аудио: 1 RCA
Разрешение при зап./воспр. 1080P / UXGA / 720P / 4CIF / VGA / DCIF / 2CIF / CIF / QCIF
Синхр.воспр. 8 кан. 4CIF, 4 кан. 720p, 2 кан. -1080P (в реальн. вр.)
1 SATA HDD до 4ТБ, 2 х USB2.0, 1, RJ45 10M / 100M Ethernet интерфейс, 8 независимых PoE интерфейсов 100Мб
485 × 210 × 45 мм, 1 кг (без HDD)
Питание 48V DC
Совместим с оборудованием Hikvision и Hiwatch. Гарантия 2 года. 1 комплект в рубку

2. Western Digital WD40EZRX жесткий диск

Тип HDD

4 ТБ
Буферная память 64 Мб
1 шт. для записи данных в рубке

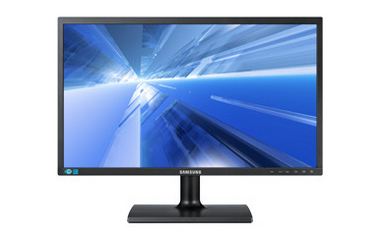

3. Samsung S22C200N монитор 21.5"

Samsung S22C200N (C20KNS) Black LED, 5ms
50 cd/m2
static 1000:1, D-Sub
1 шт. в рубке для индикации

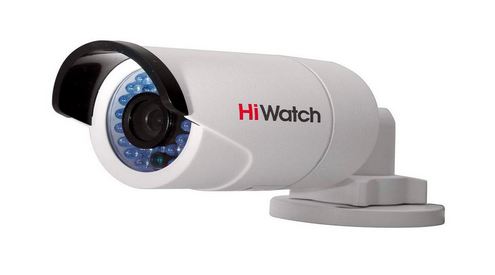

4. Внешняя IP видеокамера HiWatch DS-N201

1,3Мп Уличная мини IP-камера день/ночь
Фиксированный объектив 4мм и 6мм @F2.0
1/3'' CMOS
Видео с разрешением 1280x960-25к/с, 1280x720-25к/с
0.01Люкс @ F1.2, 0 Люкс с ИК
Поток 32Кб/с -16Мб/с, DualStream
60,4x76,9x139,2 мм
ИК-подсветка до 15м
IP66, от -30°C до +60°C
Питание 12В/PoE
Гарантия 2 года. 4 комплекта. На верхней палубе впереди, на прогулочную палубу и побортно.

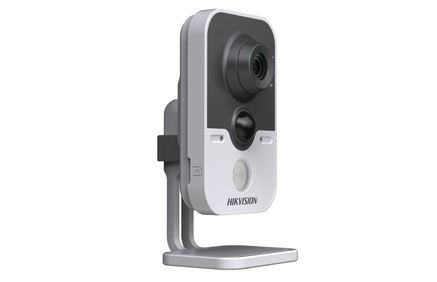

5. Внутренняя HIKVISION DS-2CD2432F-I
Миниатюрная IP видеокамера

3Мп Компактная IP-камера день/ночь
Фиксированный объектив 4мм и 2.8мм
Видео H.264/MPEG-4 с разрешением 2048х1536 - 12.5к/с, 1920х1080 - 25к/с
Поток 32кб/с-16Мб/с, DualStream
DWDR, 3D DNR, BLC, PIR-датчик
ИК-подсветка до 10м
Слот для SD/SDHC/SDXC до 64 Гб
Тревожный вход/выход
Встроенный микрофон и динамик
От -30°С +60°С
12В/PoE
4 комплекта, пассажирский салон вперед/назад, рулевая рубка и машинное отделение.

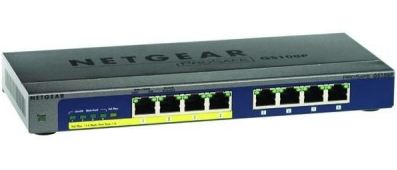

6. Коммутатор неуправляемый NETGEAR GS108P-100EUS

8-портовый 10/100/1000 Мбит/с (из них 4 порта с PoE) коммутатор с внешним блоком питания и функциями энергосбережения
PoE бюджет до 50 Вт, неуправляемый
1 штука в рубке

7. Комплект кабелей, разъемов и необходимого монтажного материала

Схема расположения камер на теплоходе

Камеры на теплоходе Р-51Э располагаются следующим образом:

В нашем каталоге представлено все необходимое для системы видеонаблюдения на судах оборудование: видеорегистраторы, камеры, судовые дисплеи, аксессуары. Для подбора оптимальной конфигурации системы видеонаблюдения обращайтесь к менеджерам "Маринэк" по телефонам и e-mail, указанным на сайте.
