Система наблюдения МИРАН
Система наблюдения разработана специально для обеспечения безопасности на наземных объектах, морских, речных судах. Система наблюдения используется для обеспечения на них дистанционного визуального наблюдения за охраняемыми зонами. А также для наблюдения за помещениями охраняемого объекта. Наблюдение осуществляется с возможностью автоматической регистрации, хранения видеоинформации в системе наблюдения для ее последующего просмотра, анализа.
В системе наблюдения используется встроенная операционная система на базе LINUX. Применяется стандартный протокол сжатия видео Н.264, протокол сжатия Н.265 для видеорегистраторов серии ИВМС, сжатия аудио G.711A.
Это обеспечивает:
1. Высокое качество изображения.
2. Низкий коэффициент ошибок кодирования.
3. Покадровое воспроизведение.
Система наблюдения изготовлена с использованием новейших технологий.
ТСОН соответствует: ФЗ №261. Закон «Об энергосбережении и о повышении энергетической эффективности, о внесении изменений в отдельные законодательные акты РФ». От 23 ноября 2009г.
В зависимости от запроса Заказчика, проектным менеджером подбирается необходимая подсистема Системы наблюдения.
• IP-система. Цифровая система состоит из IP-камер купольного, уличного типов, IP-регистраторов c разъемами RG45 c поддержкой PoE.
• Аналоговая. Система наблюдения состоит из аналоговых купольных, уличных камер. А регистратор позволяет выводить изображение с нескольких камер на один экран, осуществляет хранение, передачу информации.
Система наблюдения ТСОН МИРАН имеет 2 типовых комплекта на 4 камеры, 8 камер. Это позволяет организовать систему наблюдения, обеспечивая безопасность на суднах различных размеров.
Сферы применения системы наблюдения
- Военно-морская сфера. Оборудование, которое располагается на открытой палубе, защищено от внешних воздействий. Цифровые, аналоговые камеры ТСОН МИРАН пыленепроницаемы, выдерживают погружение на глубину более 1 метра.
- Грузоперевозки. Система наблюдения имеет гибкую конфигурацию, которая обеспечивает визуальный контроль на суднах различных габаритов. ТСОН МИРАН позволяет осуществлять контроль экипажа судна, а также сохранность перевозимого груза.
- Туристические судна. Систему наблюдения устанавливают на морских, речных объектах, обеспечивая безопасность на плавсредствах.
ТСОН МИРАН сертифицирован органами Речного, Морского Регистров (РМРС, РКО), что подтверждает техническое соответствие стандартам судового оборудования.
Причины купить систему наблюдения
- Сертификаты РМРС, РКО, СТиС МВД РФ
- Гибкая конфигурация
- Отечественный производитель
- Степень защиты оборудования IP44, IP68
- Широкий диапазон температур
|
Общие характеристики ИВМС-401
|
|
|
Габариты, мм
|
100*100*90 |
|
Матрица
|
1/2.9" Sony IMX323 CMOS |
|
Разрешение
|
от 2 МП, 25/30 кадров в секунду |
|
WDR
|
Цифровой WDR |
|
DNR
|
2D/3D DNR |
|
Микрофон
|
Встроенный |
|
ИК подсветка
|
Да |
|
Протоколы
|
HTTP/RTSP/FTP/NFS/SMTP/DHCP/NTP |
|
Сетевые интерфейсы
|
1-RJ45 |
|
Питание
|
DC12V/PoE |
|
Рабочая температура
|
от -40°C до +70°C |
|
Степень защиты корпуса
|
IP68 |
|
Общие характеристики ИВМ-401
|
|
|
Габариты, мм
|
100*100*90 |
|
Матрица
|
1/2.8" SonyCMOS |
|
Разрешение
|
от 2 МП, 25/30 кадров в секунду |
|
WDR
|
D-WDR |
|
ИК подсветка
|
Да |
|
Видео выход
|
1 канал, HDCVI / HDTVI/AHD/CVBS |
|
Питание
|
DC12V |
|
Рабочая температура
|
от -40°C до +55°C |
|
Степень защиты корпуса
|
IP68 |
|
Общие характеристики ИВМ-501
|
|
|
Габариты, мм
|
262*92*92 |
|
Матрица
|
1/2.8" SonyCMOS |
|
Разрешение
|
от 2МП, 25/30 кадров в секунду |
|
WDR
|
Цифровой WDR |
|
ИК подсветка
|
Да |
|
Видео выход
|
1-BNC, HDCVI/HDTVI/AHD/CVBS |
|
Питание
|
DC12V |
|
Рабочая температура
|
от -40°C до +70°C |
|
Степень защиты корпуса
|
IP68 |
|
Общие характеристики ИВМ-501
|
|
|
Габариты, мм
|
262*92*92 |
|
Матрица
|
1/2.8" SonyCMOS |
|
Разрешение
|
от 2МП, 25/30 кадров в секунду |
|
WDR
|
Цифровой WDR |
|
ИК подсветка
|
Да |
|
Видео выход
|
1-BNC, HDCVI/HDTVI/AHD/CVBS |
|
Питание
|
DC12V |
|
Рабочая температура
|
от -40°C до +70°C |
|
Степень защиты корпуса
|
IP68 |
|
Общие характеристики ИВМС-501
|
|
|
Габариты, мм
|
262*73*75 |
|
Матрица
|
1/2.9" Sony IMX323 CMOS |
|
Разрешение
|
от 2 МП, 25/30 кадров в секунду |
|
WDR
|
Цифровой WDR |
|
ИК подсветка
|
Да |
|
Микрофон
|
Встроенный |
|
Сетевые интерфейсы
|
1-RJ45 |
|
Рабочая температура
|
от -40°C до +70°C |
|
Степень защиты корпуса
|
IP68 |
|
Общие характеристики ИВМ-8004
|
|
|
Габариты, мм
|
300*209*47 |
|
Отображаемое разрешение каналов
|
Аналоговые камеры: 5 МП 25к/с; 4 МП 30к/с; 1080p/720p 25(PAL)/30(NTSC) к/с IP-камеры: 1/2МП 30к/с (при разрешении более 2МП отображается подпоток) |
|
Видеовыходы
|
HDMI (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080, 2560*1440, 3840*2160) VGA (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080) BNC (704*576) |
|
Ethernet
|
1x RJ45 (100M) |
|
HDD
|
1x SATA |
|
PTZ управление
|
1х RS485 |
|
Рабочая температура
|
от -15°С до +70°С |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМС-8004
|
|
|
Габариты, мм
|
440*278*87 |
|
Отображаемое разрешение каналов
|
4K 30к/с: 1 канала в реальном времени; 5МП/4MP/3MP/2MP 25к/с: 4 канала в реальном времени; 2МП 30 к/с: 4 канала в реальном времени |
|
Видеовыходы
|
1 HDMI (до 4K), 1 VGA |
|
Ethernet
|
RJ-45 (100M） |
|
HDD
|
1 SATA HDD |
|
POE
|
4 PoE порта |
|
Рабочая температура
|
от -15°С до +70°С |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-8008
|
|
|
Габариты, мм
|
378*320*48 |
|
Отображаемое разрешение каналов
|
Аналоговые камеры: 5 МП 25к/с; 4 МП 30к/с; 1080p/720p 25(PAL)/30(NTSC) к/с IP-камеры: 2/1МП 30к/с (при разрешении более 2МП отображается подпоток) |
|
Видеовыходы
|
HDMI (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080, 2560*1440, 3840*2160) VGA (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080) BNC (704*576) |
|
Ethernet
|
1x RJ45 (100M) |
|
HDD
|
2x SATA |
|
USB
|
2x USB |
|
PTZ управление
|
1xRS485 |
|
Тревожные входы/выходы
|
8/1 |
|
Аудио входы
|
8 (RCA) |
|
Аудио выходы
|
1 (RCA) |
|
Питание
|
DC12V |
|
Рабочая температура
|
от -15°С до +70°С |
|
Защита корпуса
|
IP44 |
|
Общие характеристики ИВМС-8008
|
|
|
Габариты, мм
|
440*278*87 |
|
Воспроизведение
|
4К/5МП 30к/с: 1 канал; 4МП 30к/с: 2 канала; 3MP 25к/с: 4 канала; 2МП 30к/с: 4 канала; 720р 30к/с: 8 каналов |
|
Видеовыходы
|
1 HDMI (до 4K), 1 VGA |
|
Ethernet
|
RJ-45 (100M） |
|
HDD
|
1 SATA HDD |
|
POE
|
8 POE портов |
|
Аудиовыход
|
RCA |
|
USB
|
2x USB |
|
Рабочая температура
|
от -15°С до +70°С |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-8016
|
|
|
Габариты, мм
|
378 x 320 x 48 |
|
Отображаемое разрешение каналов
|
Аналоговые камеры: 5 МП 25к/с; 4 МП 30к/с; 1080p/720p 25(PAL)/30(NTSC) к/с IP-камеры: 2/1МП 30к/с (при разрешении более 2МП отображается подпоток) |
|
Видеовыходы
|
HDMI (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080, 2560*1440, 3840*2160) VGA (1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080) BNC (704*576) |
|
Ethernet
|
1x RJ45 (100M) |
|
HDD
|
2x SATA |
|
USB
|
2x USB |
|
PTZ управление
|
1х RS485 |
|
Тревожные входы/выходы
|
16/1 |
|
Аудио входы
|
8 (RCA) |
|
Аудио выходы
|
1 (RCA) |
|
Питание
|
DC 12V |
|
Рабочая температура
|
От -15°С до - +70°С |
|
Защита корпуса
|
IP44 |
|
Общие характеристики ИВМС-8016
|
|
|
Габариты, мм
|
378 x 340 x 50 |
|
Сетевой интерфейс
|
RJ45 10M/100M Ethernet порт |
|
Жесткий диск
|
2*SATA |
|
Разделение экрана
|
1/4/8/16 |
|
Разрешение видео (запись)
|
до 4К |
|
Степень защиты
|
IP44 |
|
Интерфейсы / порты / разъемы
|
16 RJ-45 c PoE, RJ-45 LAN |
|
Особенности
|
ONVIF Profile S/G/T / Удаленный доступ / Облачный сервис |
|
Питание
|
DC12V |
|
Рабочая температура,℃
|
от -15 до +70 |
|
Общие характеристики ИВМС-8032
|
|
|
Габариты, мм
|
440 x 278 x 87 |
|
Разрешение записи
|
4K, 6МП; 5MP, 4МП; 3MP, 2MP(1080P),960P,720P |
|
Воспроизведение
|
4K 30к/с:2 канала; 5МП 30к/с: 3 канала; 3MP 30к/с: 5 каналов; 2МП 30к/с: 8 каналов; 720р 30к/с: 16 каналов; D1: 32 канала |
|
Видеовыходы
|
1 HDMI (до 4K), 1 VGA |
|
Разрешение экрана
|
1024*768, 1280*720, 1280*1024, 1440*900, 1920*1080, 1680*1050, 1600*1200, 1900*1200, 2560*1440, 3840*2160 |
|
Ethernet
|
2х RJ-45 (1000M) |
|
Внутренние HDD
|
2x SATA HDDs |
|
Аудио вход/выход
|
1/1 (RCA) |
|
USB
|
3x USB |
|
ONVIF
|
Поддерживается, Profile S/G/T |
|
Питание
|
DC12V |
|
Температура использования
|
От -15°С до +70°С |
|
Защита корпуса
|
IP44 |
|
Общие характеристики ИВМ-10ЖК
|
|
|
Диагональ
|
10,4" |
|
Активная область, мм
|
211(W)x158(H) |
|
Соотношение сторон
|
4:3 |
|
Тип матрицы
|
TFT-LCD |
|
Разрешение
|
1024х768 |
|
Яркость кд/м2
|
250 |
|
Контраст
|
500:1 |
|
Питание
|
DC12/24V |
|
Энергопотребление
|
≦15W |
|
Рабочая температура
|
от -15 °C до +70 °C |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-12ЖК
|
|
|
Диагональ
|
12.1" |
|
Активная область, мм
|
246(W)x184(H) |
|
Соотношение сторон
|
4:3 |
|
Тип матрицы
|
TFT-LCD |
|
Разрешение
|
1024х768 |
|
Яркость, кд/м2
|
330 |
|
Контраст
|
450:1 |
|
Питание
|
DC12/24V |
|
Энергопотребление
|
≦15W |
|
Рабочая температура
|
от -15 °C до +70 °C |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-15ЖК
|
|
|
Диагональ
|
15" |
|
Активная область, мм
|
306(W)x230(H) |
|
Соотношение сторон
|
4:3 |
|
Тип матрицы
|
TFT-LCD |
|
Разрешение
|
1280х1024 |
|
Яркость, кд/м2
|
250 |
|
Контраст
|
1000:1 |
|
Питание
|
DC12/24V |
|
Энергопотребление
|
≦20W |
|
Рабочая температура
|
от -15 °C до +70 °C |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-17ЖК
|
|
|
Диагональ
|
17" |
|
Активная область, мм
|
337.92(W)×270.336(H) |
|
Соотношение сторон
|
4:3 |
|
Тип матрицы
|
TFT-LCD |
|
Разрешение
|
1280х1024 |
|
Яркость, кд/м2
|
250 |
|
Контраст
|
1000:1 |
|
Питание
|
DC12/24V |
|
Энергопотребление
|
≦20W |
|
Рабочая температура
|
от -15 °C до +70 °C |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-19ЖК
|
|
|
Диагональ
|
19" |
|
Активная область, мм
|
376.32(W)×301.056(H) |
|
Соотношение сторон
|
4:3 |
|
Тип матрицы
|
TFT-LCD |
|
Разрешение
|
1280х1024 |
|
Яркость, кд/м2
|
250 |
|
Контраст
|
1000:1 |
|
Питание
|
DC12/24V |
|
Энергопотребление
|
≦20W |
|
Рабочая температура
|
от -15 °C до +70 °C |
|
Степень защиты корпуса
|
IP44 |
|
Общие характеристики ИВМ-22ЖК
|
|
|
Диагональ
|
21,5" |
|
Активная область, мм
|
476.64(W)×268.11(H) |
|
Соотношение сторон
|
16:9 |
|
Тип матрицы
|
TFT-LCD |
|
Разрешение
|
1920х1080 |
|
Яркость, кд/м2
|
250 |
|
Контраст
|
4000:1 |
|
Питание
|
DC12/24V |
|
Энергопотребление
|
≦28W |
|
Рабочая температура
|
от -15 °C до +70 °C |
|
Степень защиты корпуса
|
IP44 |
* - Обращаем внимание, что группа компаний «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых сторонними компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Комплектация системы наблюдения (кол-во оборудования по запросу Заказчика)
- Аналоговые, цифровые камеры видеонаблюдения - ИВМ-501, ИВМС-501, ИВМ-401, ИВМС-401, ИВМС-601).
- Аналоговые видеорегистраторы (ИВМ-8004, ИВМ-8008, ИВМ-8016).
- Цифровые видеорегистраторы (ИВМС-8004, ИВМС-8008, ИВМС-8016, ИВМС-8032).
- Мониторы (ИВМ-10ЖК, ИВМ-12ЖК, ИВМ-15ЖК, ИВМ-17ЖК, ИВМ-19ЖК, ИВМ-22ЖК).
- Пульт управления поворотными камерами ИВМ-КВ-СТ.
- Руководство по эксплуатации – 1.
- Паспорт изделия – 1.
Дополнительное оборудование:
- Коммутаторы ИВК-4, ИВК-8, ИВК-16.
- Инфракрасный прожектор для увеличения зоны подсветки на охраняемой территории в ночное время. Либо при другом недостатке освещенности ИК-601-40.
.png "РМРС МИРАН ТСОН")

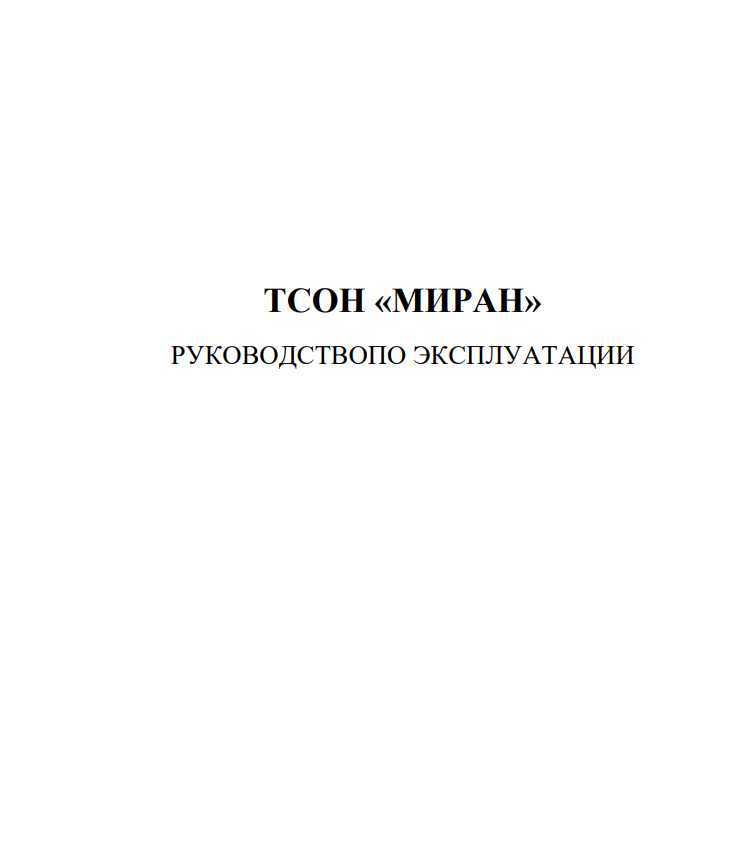

.png "Руководство по эксплатации МИРАН ТСОН")
