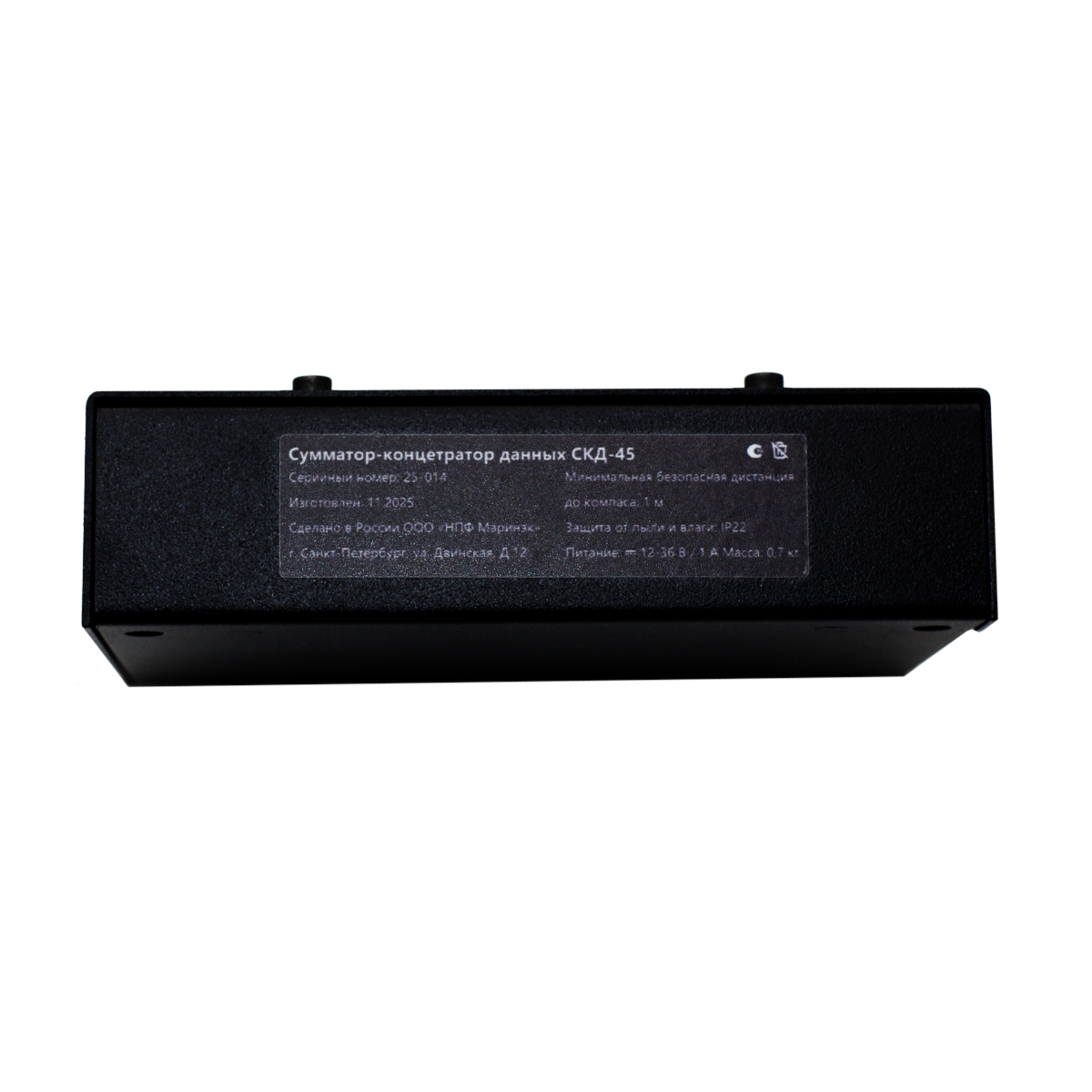

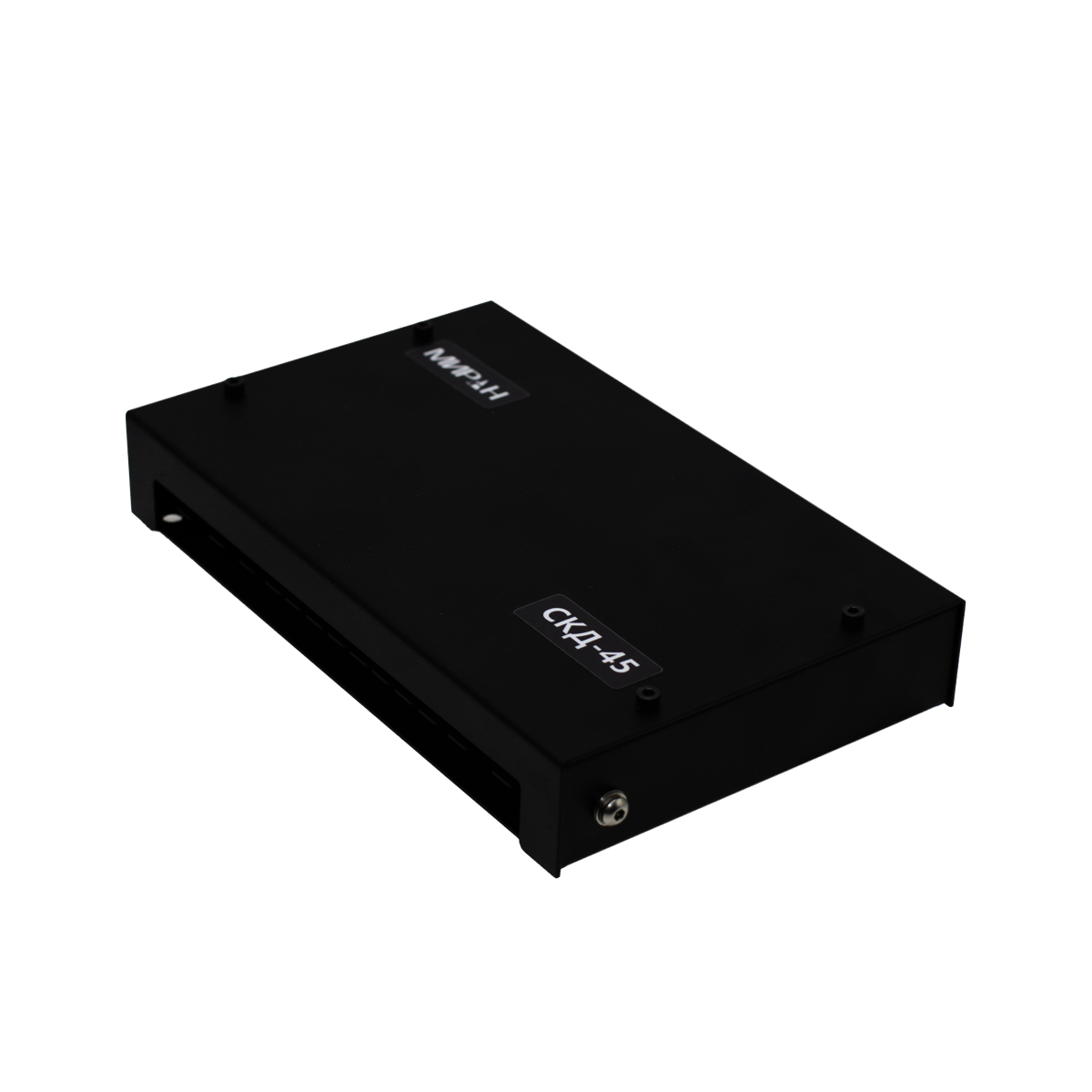

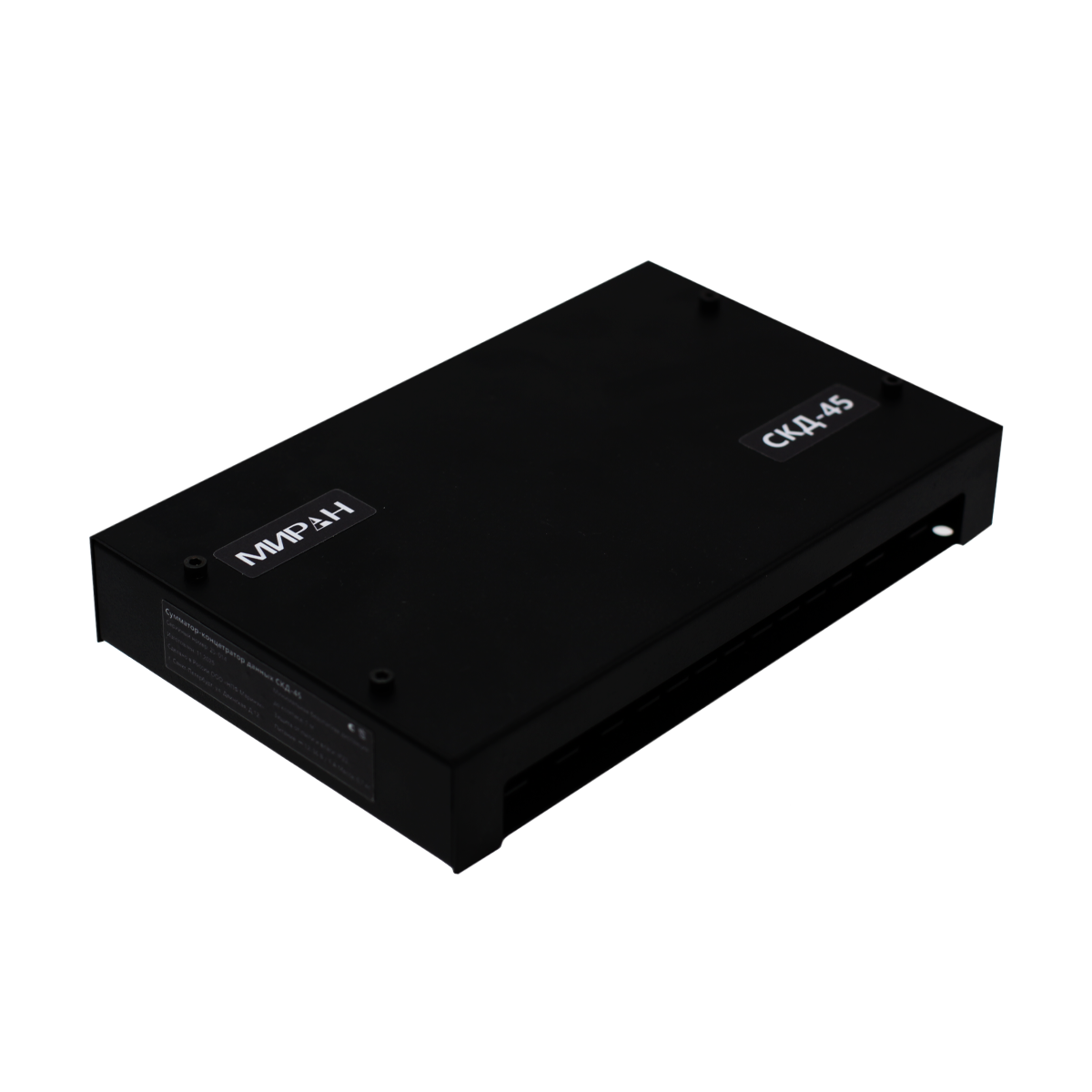

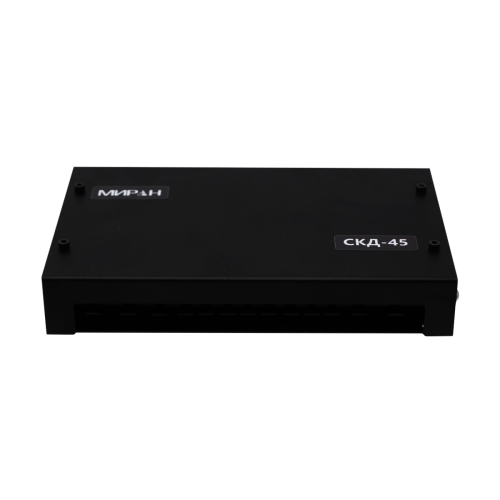

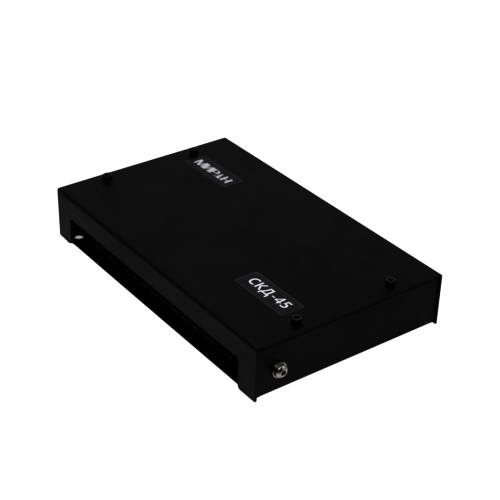

Многофункциональный блок сумматор-коммутатор данных МИРАН «СКД-45»

Многофункциональный блок сумматор-коммутатор данных МИРАН «СКД-45» - это решение, созданное для унификации и эффективной маршрутизации навигационной информации на борту. МИРАН «СКД-45» представляет собой высокотехнологичный коммуникационный блок. Задача оборудования в объединении и преобразовании данных, поступающих от множества источников.

Этот блок представляет собой центральный коммуникационный хаб, предназначенный для объединения и преобразования сигналов, поступающих от многочисленных датчиков и навигационных систем, работающих в стандартах IEC 61162-1 и IEC 61162-2. Помимо этого, блок обеспечивает сопряжение с современной сетевой инфраструктурой судна посредством протокола IEC 61162-450 — стандарта передачи навигационных данных NMEA 0183 поверх сети Ethernet, что позволяет органично интегрировать оборудование в единую корабельную информационную сеть и обеспечивает масштабируемость системы без отказа от проверенной экосистемы навигационных приборов.

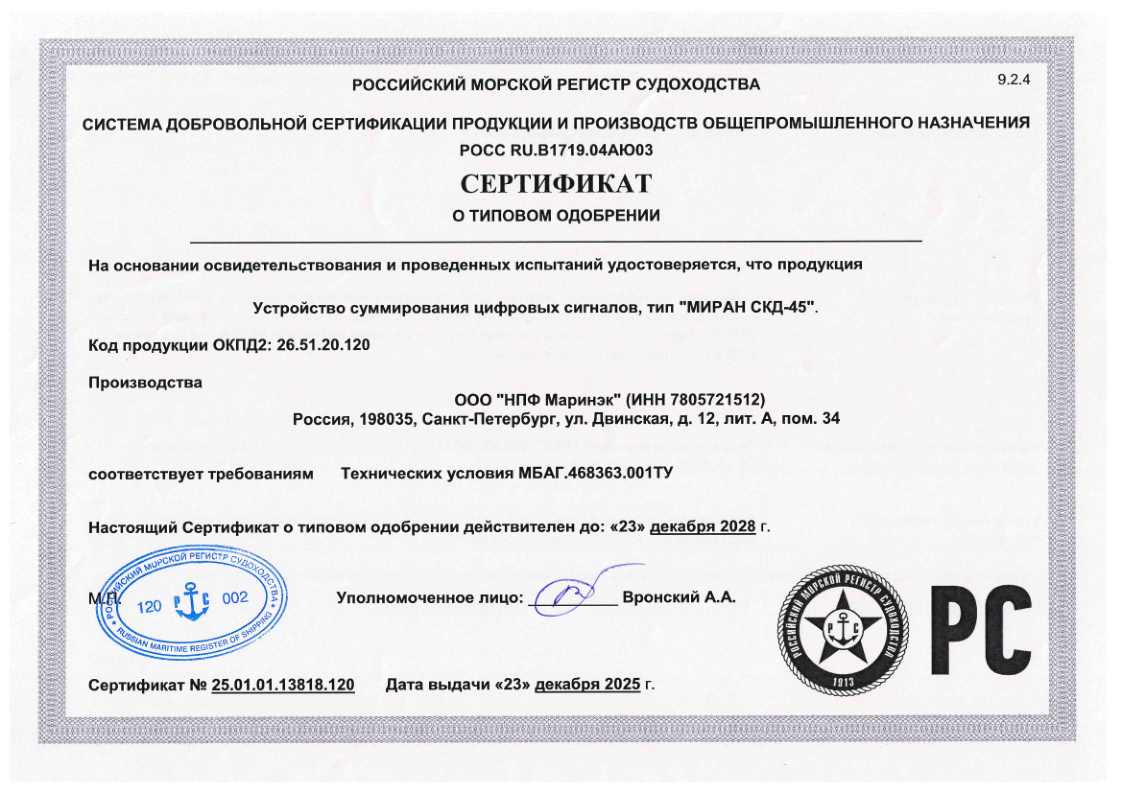

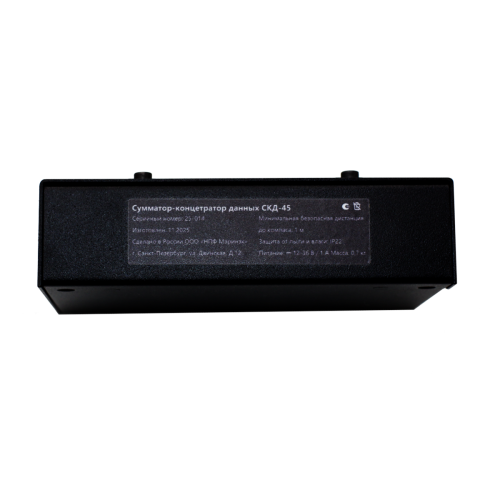

Устройство суммирования цифровых сигналов типа МИРАН СКД-45 имеет сертификат о типовом одобрении РМРС на основании освидетельствования и проведённых испытаний.

МИРАН «СКД-45» выполняет важную функцию: он агрегирует разрозненные потоки данных, поступающие от гирокомпаса, лага, приемников РНС (ГЛОНАСС/GPS) и датчиков угловой скорости (ROT). Устройство не просто собирает эти разрозненные данные, но и преобразует их в единый, логически структурированный пакет информации. Этот унифицированный пакет затем может быть направлен системам отображения и управления через современные сетевые интерфейсы. Включая Ethernet и промышленные последовательные линии RS-422/485.

Компактные габариты блока (длина 195 мм, ширина 140 мм, высота 35 мм) и малый вес (не более 1 кг) позволяют интегрировать его в любое судовое помещение без значительных затрат пространства.

«СКД-45» работает в широком диапазоне напряжений постоянного тока (9–36 В), что обеспечивает гибкость при подключении к бортовой сети. При этом потребляя менее 3 Вт мощности. Производитель предусмотрел ключевые меры защиты: защиту от входного перенапряжения и защиту от неправильной полярности подключения. Дополнительную электрическую безопасность обеспечивает гальваническая изоляция от питающей сети.

«СКД-45» может работать с широким спектром протоколов и интерфейсов. Он поддерживает классические порты RS232, RS-422/485 и USB. Но его сетевые возможности выводят его на уровень современного оборудования, поддерживая TCP, UDP (unicast/multicast) и протокол IGMP V2 для эффективной работы с многоадресными рассылками (multicast) согласно стандарту IEC 61162-450.

Основным форматом данных для унификации остается NMEA 0183 всех версий (IEC 61162-1, 2). Кроме того, устройство поддерживает оптронную гальваническую развязку для всех входных и выходных каналов. Это критически важно для предотвращения взаимных помех между подключенными устройствами. В зависимости от настроек, блок может обслуживать от 1 до 8 входных каналов и предоставлять от 3 до 10 выходных портов (включая Ethernet). Скорость передачи данных гибко настраивается в диапазоне от 2400 до 115200 бит/с.

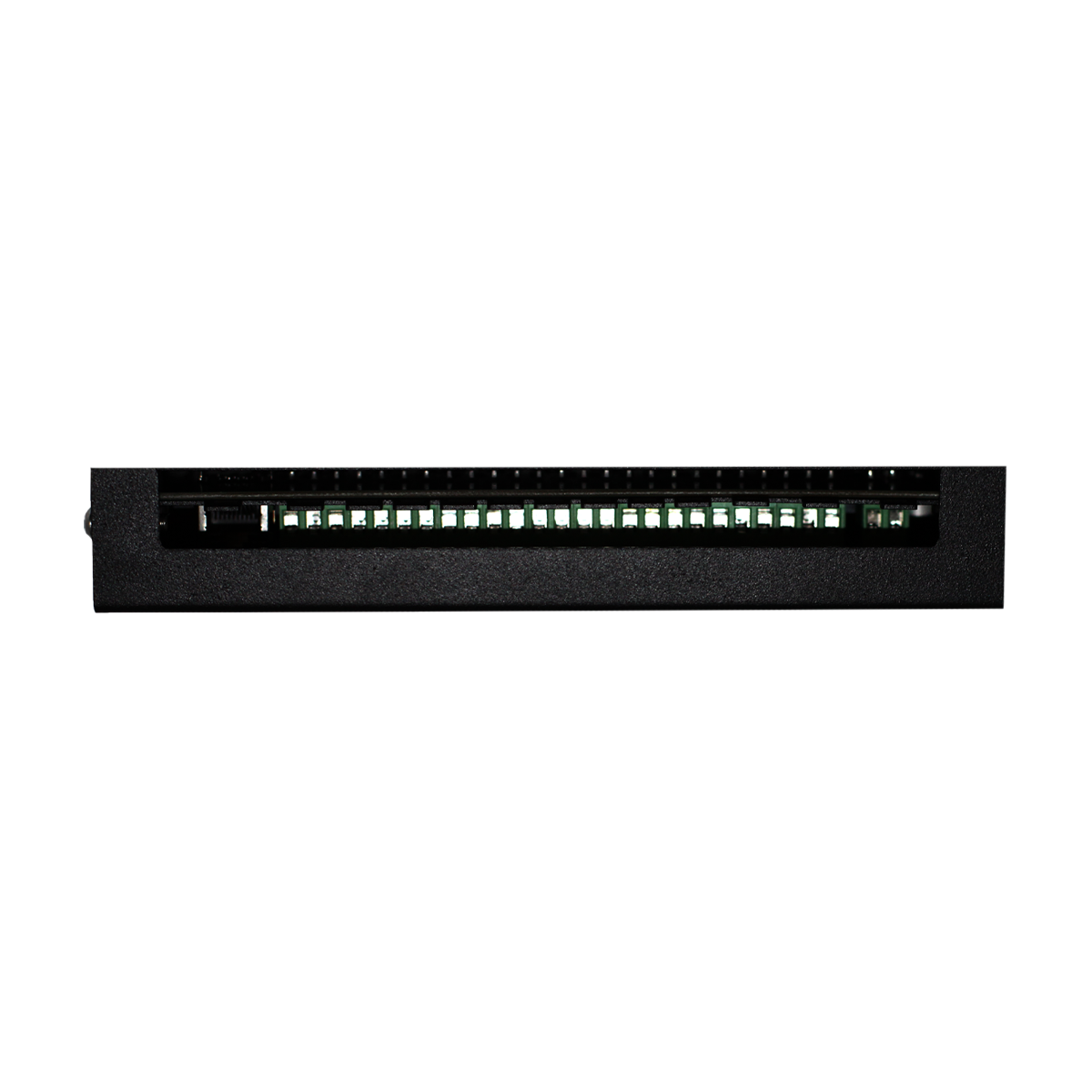

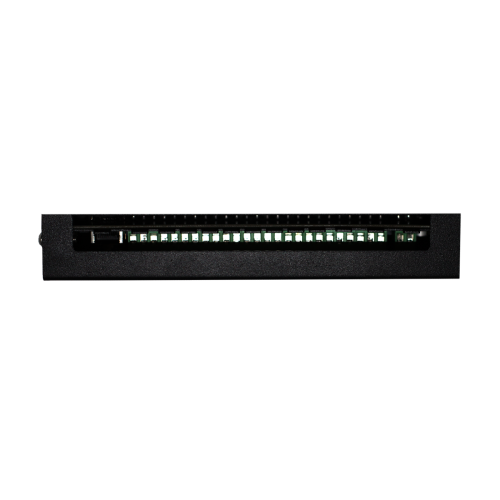

Для удобства пользователя предусмотрена индикация приема или передачи данных по каждому каналу, а конфигурация системы производится удаленно через веб-интерфейс по сети Ethernet или последовательными командами. Рабочая температура от -15°С до +55°С.

Комплект поставки минималистичен: сам блок, Паспорт и Руководство по эксплуатации. МИРАН «СКД-45» позиционируется как элемент для судов, стремящихся к максимальной цифровизации и интеграции навигационного комплекса без необходимости полной замены старых датчиков.

Сферы применения СКД-45

- Концентрация данных. «СКД-45» собирает показания с лага, гирокомпаса и датчиков ROT, конвертирует их в единый стандартизированный поток NMEA 0183, а затем, при необходимости, переводит этот поток в сетевой формат (TCP/UDP).

- Подключение к ЭКНИС. Обеспечивает бесшовную подачу всех необходимых динамических данных (позиция, курс, скорость) на главную ЭКНИС.

- Интеграция с АИС. Коммутатор может агрегировать данные, необходимые для АИС (координаты, статус, курс), и обеспечивать их стабильную подачу на транспондер, одновременно выступая в качестве маршрутизатора для исходящих сообщений.
