Электрический тифон КВАЗАР-У.1 от 20 до 75
Электрический тифон – это устройство для подачи звуковых сигналов. Используется на судах от 20 до 75 метров (судна класса III). Диапазон рабочих частот составляет 250-700 Гц.
Звуковое давление, нагнетаемое по уровню одной трети октавной полосы на расстоянии одного метра – 130 дБ. Дальность слышимости составляет не менее 1 мили. Напряжение питания составляет 24В, а при использовании дополнительных блоков устройство может работать с напряжением 220В.
Корпус тифона сконструирован из высококачественных материалов. Это делает его устойчивым к воздействию коррозии и морской воды.
Тифон имеет широкий диапазон рабочих температур. С горном ГТ-2075 рабочие температуры от -30°С до +55°С. С горном ГТ-2075А - от -50°С до +55°. Степень защиты соответствует IP56, что обеспечивает частичную защиту от пыли и влаги.

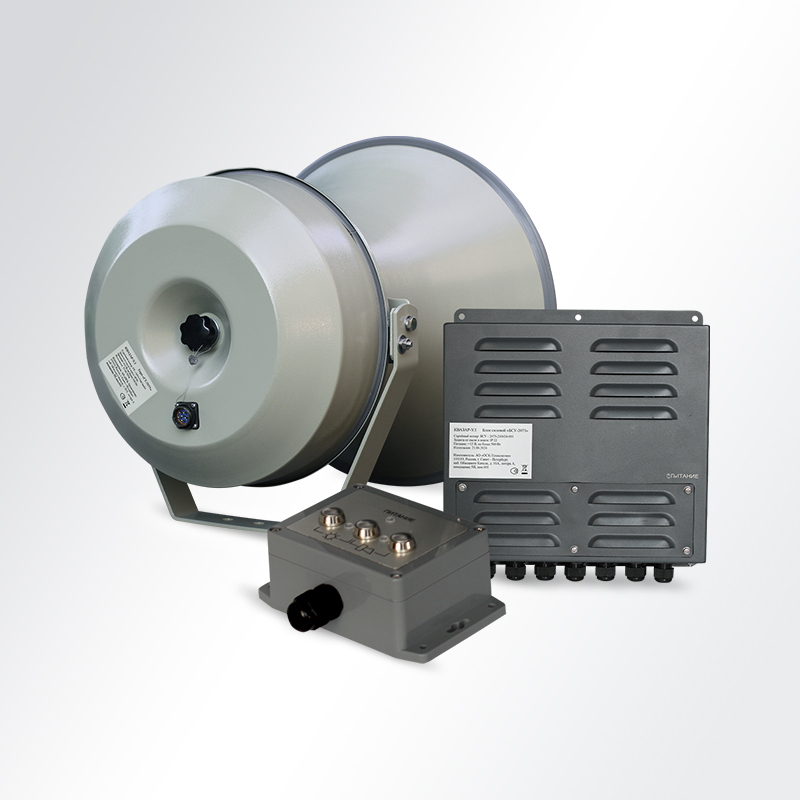

Комплектация состоит из:

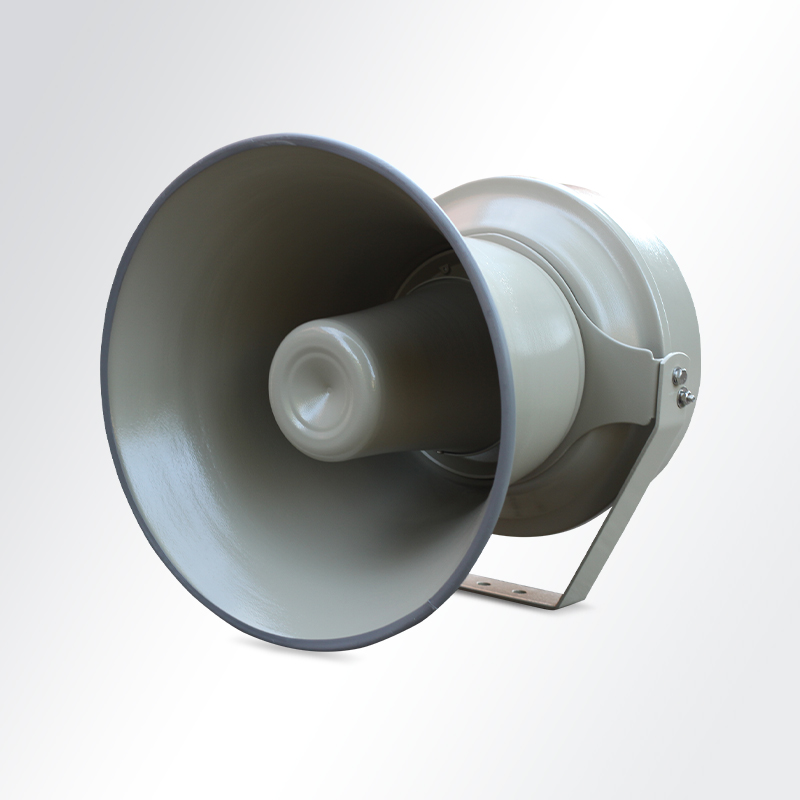

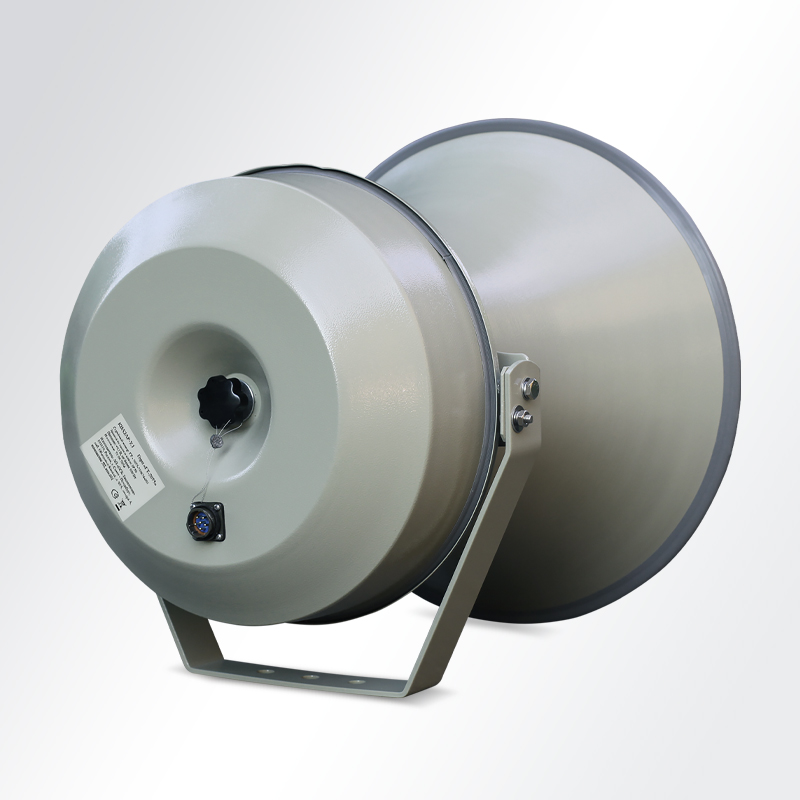

- горна ГТ-2075/ГТ-2075А;
- блока силового с усилителем (БСУ-2075);
- поста кнопочного ПК-1/ПК-1Н (поставляется опционально);
- панели автоматического запуска ПЗ-12 (поставляется опционально).
Тифон имеет функцию голосового оповещения. Подача сигнала может быть как ручной, так и автоматической. Управление устройством происходит при помощи кнопочного поста.
Пост кнопочный ПК-1 и панель автоматического запуска ПЗ-12 монтируются в пульт управления судна. ПК-1Н предназначен для навесного монтажа при необходимости. Блок БСУ-2075 обеспечивает управление фонарём манёвроуказания. Панель запуска ПЗ-12 генерирует до 12 настроенных сигналов и дополнительный ручной.

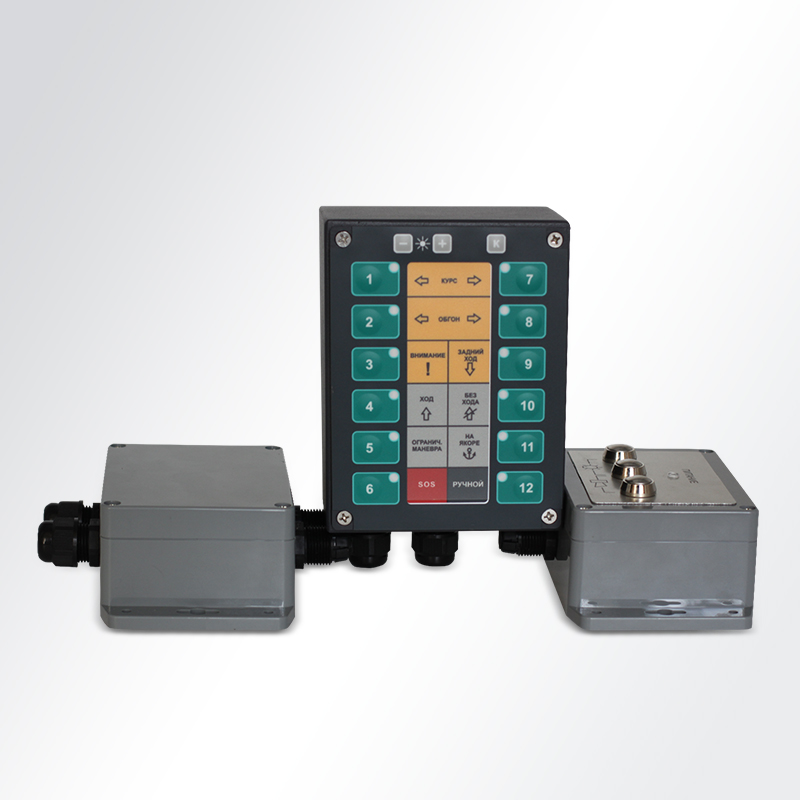

Панель ПЗ-12 содержит кнопки увеличения и уменьшения яркости, 12 клавиш запуска звукового сигнала и индикатор звукового включенного сигнала. Звуковые сигналы могут информировать о направлении хода судна или данные об обгоне.
Кнопочный пост ПК-1 имеет в себе:
- клавиши включения фонаря;
- клавишу включения горна;
- индикатор наличия питания;
- кнопку совместного включения фонаря и горна.
При проверке готовности тифона к работе необходимо убедиться в наличии заземления и соответствии номиналов вставок.
Сферы применения
- Безопасность судоходства. Тифон акустически обозначает присутствие судна. Используется для подачи звуковых и световых сигналов в сложных погодных условиях. Например, устройство помогает при слабой видимости.
Причины купить
- Дальность слышимости не менее 1 мили- Степень защиты горна IP56
- Вариативность монтажа
- Диапазон основных частот 250-700 Гц
- Устойчивость к воздействию коррозии и морской воды
|
Длина
|
555 мм |
|
Диаметр
|
520 мм |
|
Диапазон основных частот
|
250-700 Гц |
|
Уровень звукового давления на расстоянии 1м и в 1/3 октавной полосы не менее
|
130 дБ |
|
Дальность слышимости
|
1,0 |
|
Характеристическая чувствительность на частоте 250Гц не мене
|
107 |
|
Степень защиты
|
IP56 |
|
Масса не более
|
20,1 кг |
|
Возможность установки на открытой палубе
|
Да |
|
Устойчивость к воздействию коррозии и морской воды
|
Да |
|
Max высота БСУ-2075
|
320 мм |
|
Ширина БСУ-2075
|
280 мм |
|
Max глубина БСУ-2075
|
120 мм |
|
Напряжение питания постоянного тока
|
12-24 В |
|
Потребляемая мощность не более
|
500 Вт |
|
Выходное напряжение на нагрузке 3 Ом не менее
|
30 В |
|
Индикатор наличия питания
|
Да |
|
Степень защиты
|
IP22 |
|
Масса не более
|
20,1 кг |
|
Российский производитель
|
Да |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
