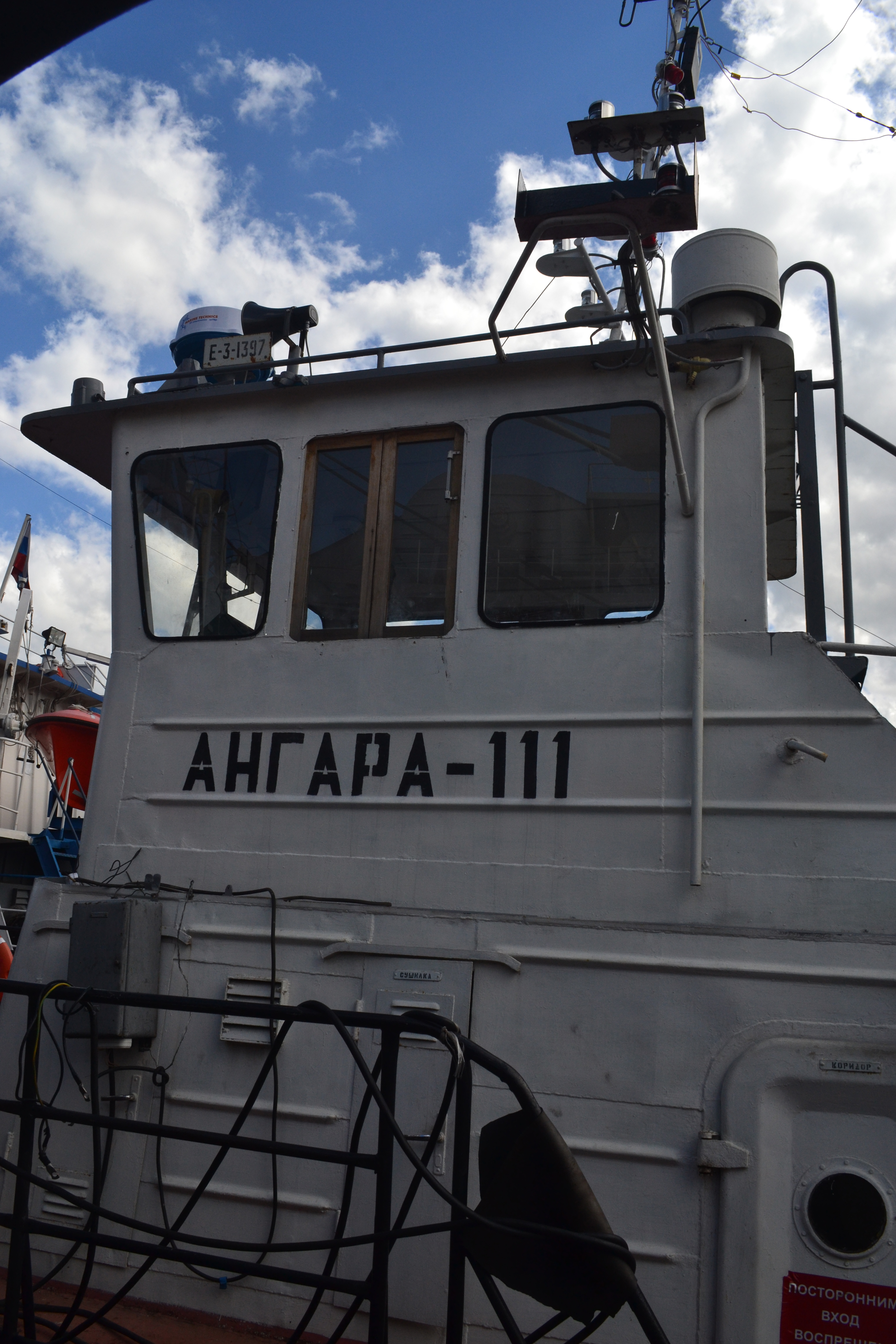

Ремонт судового электрооборудования теплохода "Ангара-111"

20-07-2017

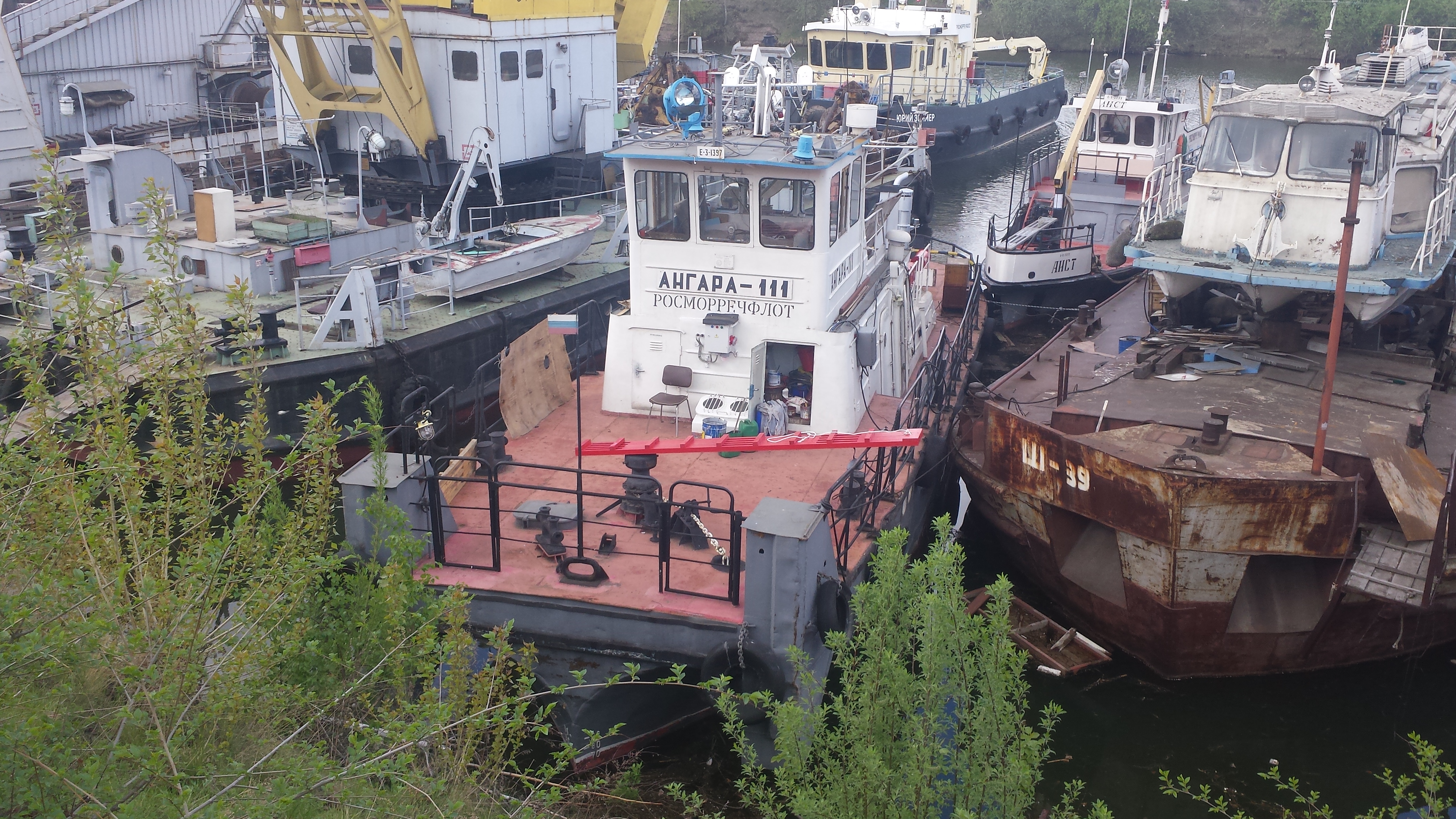

Масштабный ремонт судового электрообрудования теплохода "Ангара-111" проекта Р96В

Замена ГРЩ и других распределительных щитов теплохода, а также другие ремонтные работы

Специалисты компании Маринэк произвели ремонтные работы на теплоходе "Ангара-111" проекта Р96В для нужд филиала ФБУ "Администрация Енисейречтранс", включающие в себя замену широкого спектра распределительных щитов, их проектирование, изготовление и монтаж, а также замену камбузной плиты, обвязку дизеля системы АПС, трансформатора и прочие. Подробный перечень работ и техническое задание приводятся ниже:

Техническое задание на текущий ремонт электрооборудования теплохода «Ангара-111» проекта Р96В, для нужд филиала ФБУ «Администрация «Енисейречтранс»:

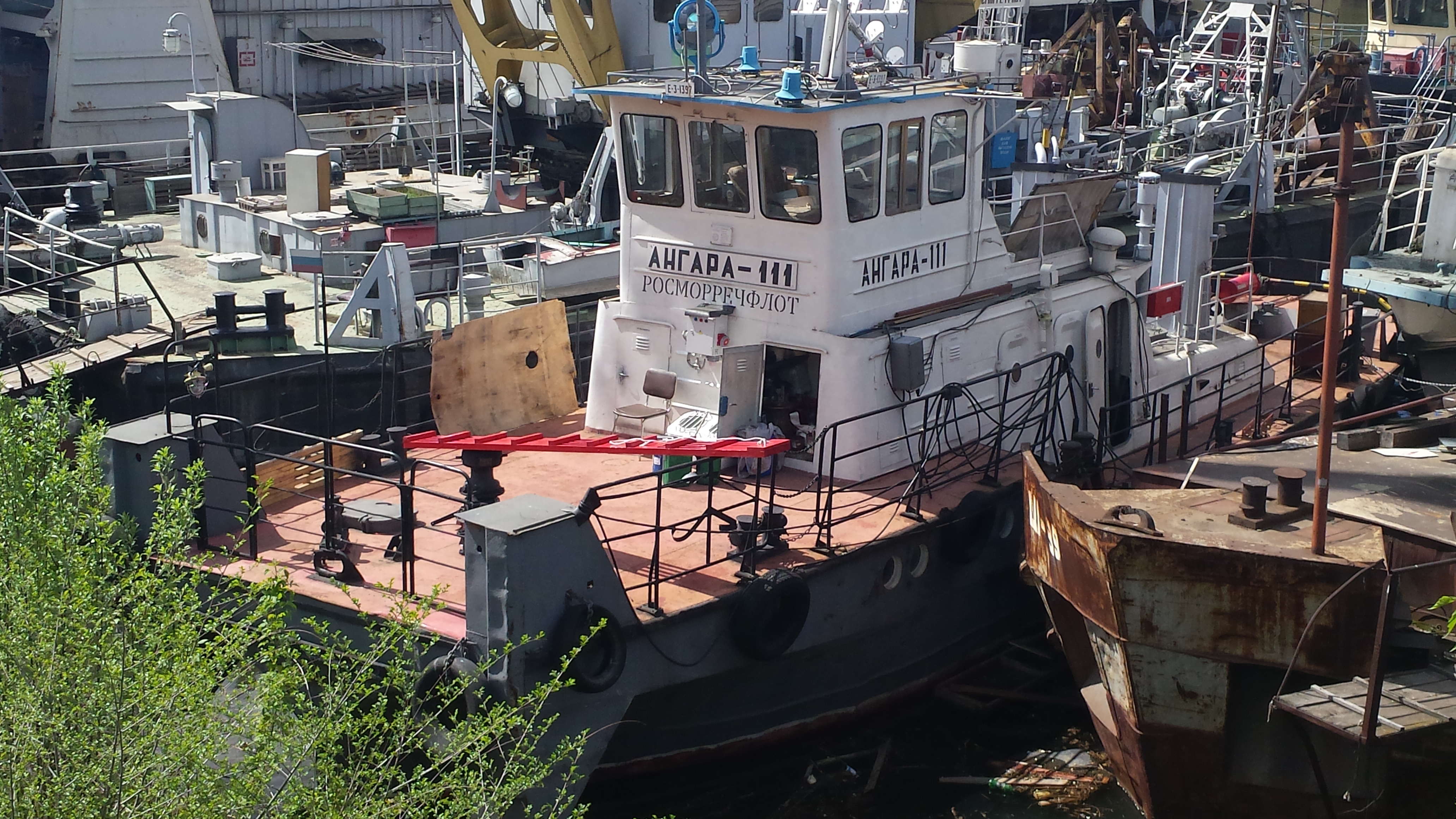

Характеристики объекта ремонта: Тип судна – буксир-толкач
Назначение судна – буксировка, толкание барж
Район плавания и класс по Российскому Речному Регистру – «Р1,2» (лед 10)

регистровый номер 208552
длина габаритная 21,5м
ширина габаритная 5,3 м
высота борта на миделе 2,50 м
осадка средняя в полном грузу 0,74 м
мощность главных двигателей 300 л.с.

Перечень выполняемых работ и используемых материалов:

№ п/п	Наименование работ, используемые материалы	Ед. изм.	Кол-во
1	Главный распределительный щит 220В (далее ГРЩ 24). Заменить ГРЩ 220В согласно чертежу Р96В/270-63-01Э3. Существующий ГРЩ 220В демонтировать. Новый ГРЩ 220В изготовить, провести испытания щита. Оформить сертификат РРР на щит. Предъявить эксперту Российского Речного Регистра (РРР) в действии на всех режимах работы.	компл.	1
2	Щит зарядно-разрядный 24 В. Заменить щит зарядно-разрядный согласно чертежу Р96В/270-63-02Э3. Существующий щит демонтировать. Провести испытания щита. Оформить сертификат РРР на щит. Предъявить эксперту РРР в действии.	компл.	1
3	Пульт управления судном. Заменить ПУС. Провести испытания щита. Оформить сертификат РРР на щит. Предъявить эксперту РРР в действии.	компл.	1
4	Насос пожарный. Заменить щит питания пожарного насоса согласно чертежу Р96В/270-61-02Э3. Существующий щит питания демонтировать. Провести испытания щита. Оформить сертификат РРР на щит.	компл.	1
5	Насос осушительный. Произвести ревизию, подключить.	компл.	1
6	Гидрофор. Заменить, подключить. Предъявить РРР. Максимальный напор не менее 42 м. Максимальная подача не менее 2,7 м³ час Напряжение 220 В ± 10 Число оборотов не менее 2850 об/мин.	компл.	1
7	Котел «Kiturami-Turbo 21R». Подключить к сети электропитания согласно чертежу Р96В/270-69-01Э3, Р96В/193-57-02. Провести испытания. Предъявить эксперту РРР в действии. Заменить циркуляционный насос – 1шт.: напряжение питания 220±10В мощность 0,07кВт подача не менее 30л/мин диаметр присоединения – 1¼ G" Заменить блок аварийной сигнализации котла. Заменить щит управления котла – 1 шт.	компл.	1
8	Плита камбузная (с сертификатом РРР): Судовая электрическая плита, двух конфорочная, с духовым шкафом и ящиком для хранения посуды. Напряжение сети: 220/380В, 1/3 фазная Мощность электроконфорок: левая 1,0 кВт правая 1,0 кВт Мощность жарочного шкафа; 1,8 кВт Полная потребляемая, мощность: 3,2 кВт Габаритные размеры: ШхГхВ, 501х431х960 Электроплиту, доставить на судно, установить, выставить заземление, подключить согласно чертежу Р96В/270-69-02Э0	компл.	1
9	Щит питания барж: Заменить. Провести испытания щита. Оформить сертификат РРР на щит. Предъявить эксперту РРР.	компл.	1
10	Главный дизель: Произвести обвязку дизеля системы АПС старт/стоп. Согласно проекту арх.№ Р96В	шт.	1
11	Выпрямительный агрегат (с сертификатом РРР): мощность не менее 5 кВт напряжение питания 220±10В переменного тока число фаз - 3 2 канала, силовой и зарядный выходное напряжение – 24±5В постоянного тока выходной ток – не менее 150А, не более 200А Заменить, подключить.	шт.	1
12	Щит питания с берега 380/220В. Заменить щит питания с берега согласно чертежу Р96В/270-63-01Э3. Существующий щит демонтировать. Окрасить щит, провести испытания. Оформить сертификат РРР на щит.	шт.	1
13	Трансформатор (с сертификатом РРР): мощность не менее 14кВт (16кВА) напряжение питания 380±10В переменного тока число фаз - 3 выходное напряжение – 220±10В переменного тока Заменить, подключить.	шт.	1
14	Система Аварийно-предупредительной сигнализации (далее АПС) общесудовая. Заменить панель сигнализации судовых систем. Заменить датчики уровня 8 шт. Заменить ящик соединительный 1 шт. Заменить датчики уровня (с доработкой) для подсланевых вод – 6 шт Установить датчики АПС, подключить, испытать Предъявить эксперту РРР	компл.	1
15	Аварийное освещение Заменить электроустановочные изделия (с сертификатом РРР): Установить и подключить: Светильник 8 шт. Выключатель 4 шт. Коробка соединительная 6 шт. Табло аварийный выход (220В/24В, либо с АКБ) - 4шт.	шт.	1
16	Сеть зарядная 24В Заменить разъединитель тока 2 шт. Заменить плату клеммную специальную. Аккумуляторный ящик привести в соответствие с требованиями РРР.	компл.	1
17	Сеть освещения и розеток 220В Заменить электроустановочные изделия (с сертификатом РРР): светильник подпалубный – 14 шт. светильник подволочный – 6 шт. плафон одноламповый для светильника СС-838 – 8 шт. светильник прикроватный – 7 шт. светильник настольный – 4 шт. Коробка соединительная - 14 шт. Розетка судовая штепсельная с заземлением - 12 шт. Розетка судовая штепсельная - 4 шт. Выключатель судовой двухполюсный - 8 шт. Розетка двойная IP44 - 4 шт.(на камбуз) Установить, подключить.	компл.	1
18	Электроприварное насыщение. Заменить, приварить мост п-обр. тип 1, 51-113-55(688-03.931.11-13) 100 шт. панель (688-03.922-05) 20 шт. сальник диаметр 20 мм.- 40 шт. сальник диаметр 33 мм.- 20 шт. планка заземления сечение не менее 50 мм.² - 90 шт.	компл.	1

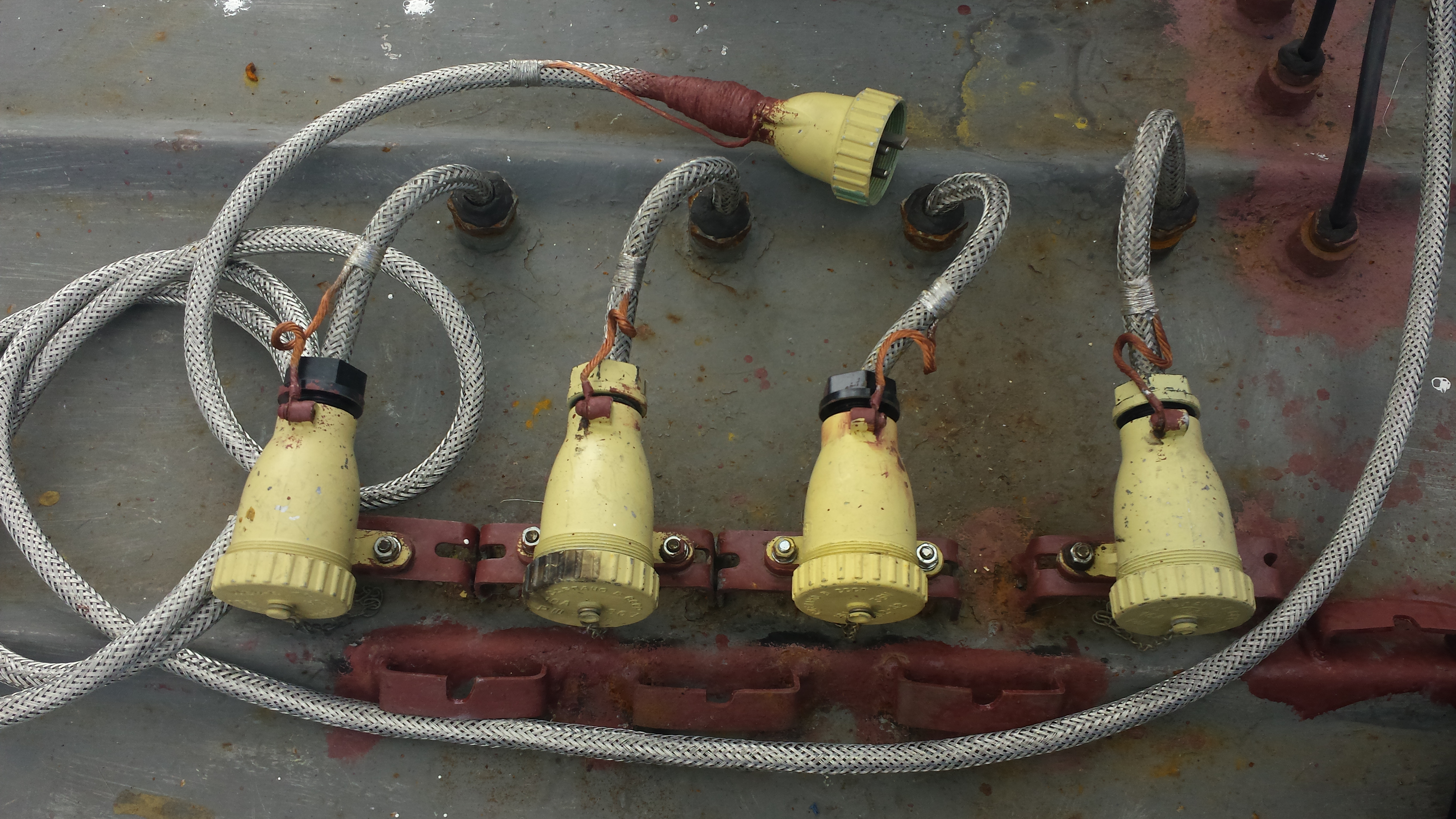

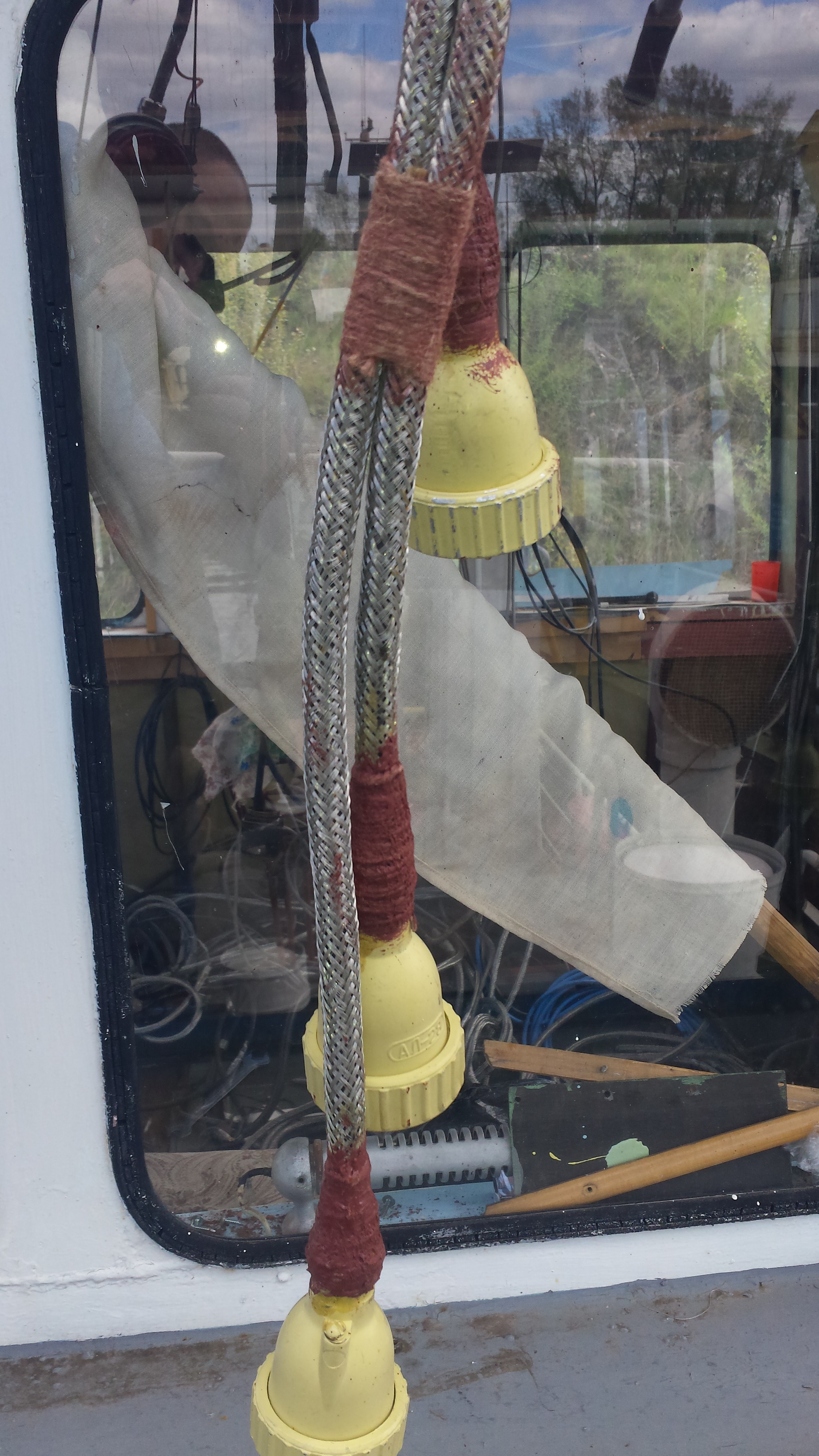

19	Сигнально-отличительные огни Произвести замену кабелей питания сигнально-отличительных огней: Произвести ревизию сигнально-отличительных огней. На весь кабель, проложенный в рубке и на открытой палубе, надеть оплетку медную луженую сечением 10х16. Произвести установку электроустановочных изделий: Коммутатор сигнально отличительных фонарей (Количество управляемых каналов в коммутаторе не менее 12) 1 шт. Комплект для сборки фонарей в гирлянду, длина 1м, 1шт. Отмашка светоимпульсная 24/220 1 шт. Фонарь отмашки светоимпульсной 4 шт. Розетка судовая штепсельная 15 шт. Вилка судовая штепсельная 15 шт. Коробка соединительная судовая 2 шт. Лампа судовая С24-25 15 шт. Лампа судовая С24-40 2 шт. Установить, подключить оборудование СИО и КСО. Изготовить гирлянды огней согласно правилам по ВВП	компл.	1
20	Наружное освещение: установить и подключить светильники. Светильник судовой - 5 шт. Масса светильника не более 2,3 кг. Габариты светильника 190 х 230 мм. Мощность светильника не менее 60 Вт. Прожектор светодиодный - 2 шт. Потребляемая мощность в номинальном режиме не более 28 Вт Диапазон рабочих температур, С° от -60 до +45 Степень защиты от внешних воздействий, IP 67 Вид климатического исполнения УХЛ1 Материал корпуса алюминий Гарантийный срок эксплуатации не менее 3 лет Выключатель судовой двухполюсной - 1 шт. Коробка соединительная судовая - 10 шт. Лампа судовая С24-40 - 5 шт.	шт.	1
21	Кабельные линии. Заменить кабельные линии, Вновь установленные кабельные линии закрепить в кабельной трассе, оклетневать, оконцевать, подключить к оборудованию. КНРк 1х10 ГОСТ7866.2-76 – 20 м. КНРк 2х2,5 ГОСТ7866.2-76 – 140 м. КМПВЭ 2х0,75 ГОСТ17301-79, - 150 м. КНРк 2х1 ГОСТ7866.2-76, - 150 м. КНРк 2х4 ГОСТ7866.2-76, - 25 м. КНРк 7х1 ГОСТ7866.2-76 – 30 м. КНРк 3х10 ГОСТ7866.2-76 – 30 м. КГН 3х10+1х6 ГОСТ31945-2012 – 25 м. КНРк 2х1,5 ГОСТ7866.2-76 – 30 м. КГН 4х6+1х4 ГОСТ31945-2012 – 30 м. КНРк 3х2,5 ГОСТ7866.2-76 – 15м. КМПВЭ 2х1 ГОСТ17301-79, - 30 м. КНРк 3х1,5 ГОСТ7866.2-76 – 35 м. КНРк 3х4 ГОСТ7866.2-76 – 25 м. КНРк 3х16 ГОСТ7866.2-76 – 15 м. КНР 2х1 500 м. ГОСТ 7866.1-76 КНР 2х1,5 100 м. ГОСТ 7866.1-76 КНР 2х2,5 200,0м. ГОСТ 7866.1-76 КНР 2х6 60м. ГОСТ 7866.1-76 КНР 3х1 40 м. ГОСТ 7866.1-76 КНР 3х1,5 60 м. ГОСТ 7866.1-76 КНР 3х2,5 60 м. ГОСТ 7866.1-76 КНР 3х4 60 м. ГОСТ 7866.1-76 КНР 3х16 50 м. ГОСТ 7866.1-76 КНР 3х35 30м. ГОСТ 7866.1-76 НРШМ 2х1,5 100 м. ГОСТ 7866.1-76 КМПВ 24х1,5 40м. ГОСТ17301-79 НРШМ 2х2,5 25м. ГОСТ 7866.1-76 НРШМ 3х1 40м. ГОСТ 7866.1-76 НРШМ 1х70 30м. ГОСТ 7866.1-76 НРШМ 1х10 60м. ГОСТ 7866.1-76 Оплетка медная луженая сечение 10х16 400 м. Оплетка медная луженая сечение 16х24 40 м. Наконечник ТМЛ 2,5-5-2,6 180 шт. Наконечник ТМЛ 2,5-6-2,6 120шт. Наконечник ТМЛ 4-6-3 24шт. Наконечник ТМЛ 6-6-4 36 шт. Наконечник ТМЛ 10-6-5 24шт. Наконечник ТМЛ 16-6-6 18шт. Наконечник ТМЛ 70-10-13- 30 шт. Компаунд тиоколовый 6 кг.	судно	1
22	Сигнализация пожарная. Произвести замену судовых датчиков пожарной сигнализации 7 шт. напряжение питания - 24±5В постоянного тока;	компл.	1
23	Электропривод рулевой машины. Заменить щит управления рулевой машины-1 шт. Установить конечный выключатель 4 шт. Установить, подключить. Провести испытания щита. Предъявить эксперту РРР.	компл.	1
24	Установить все оборудование на судне, подключить, провести испытание, предъявить РРР.	судно	1
25	Произвести пусконаладочные и сдаточные работы. Произвести испытания, оформить протоколы испытаний на установленное оборудование. Предъявить эксперту РРР.	судно	1

Описание ремонтных работ "Ангара-111" проекта Р96В

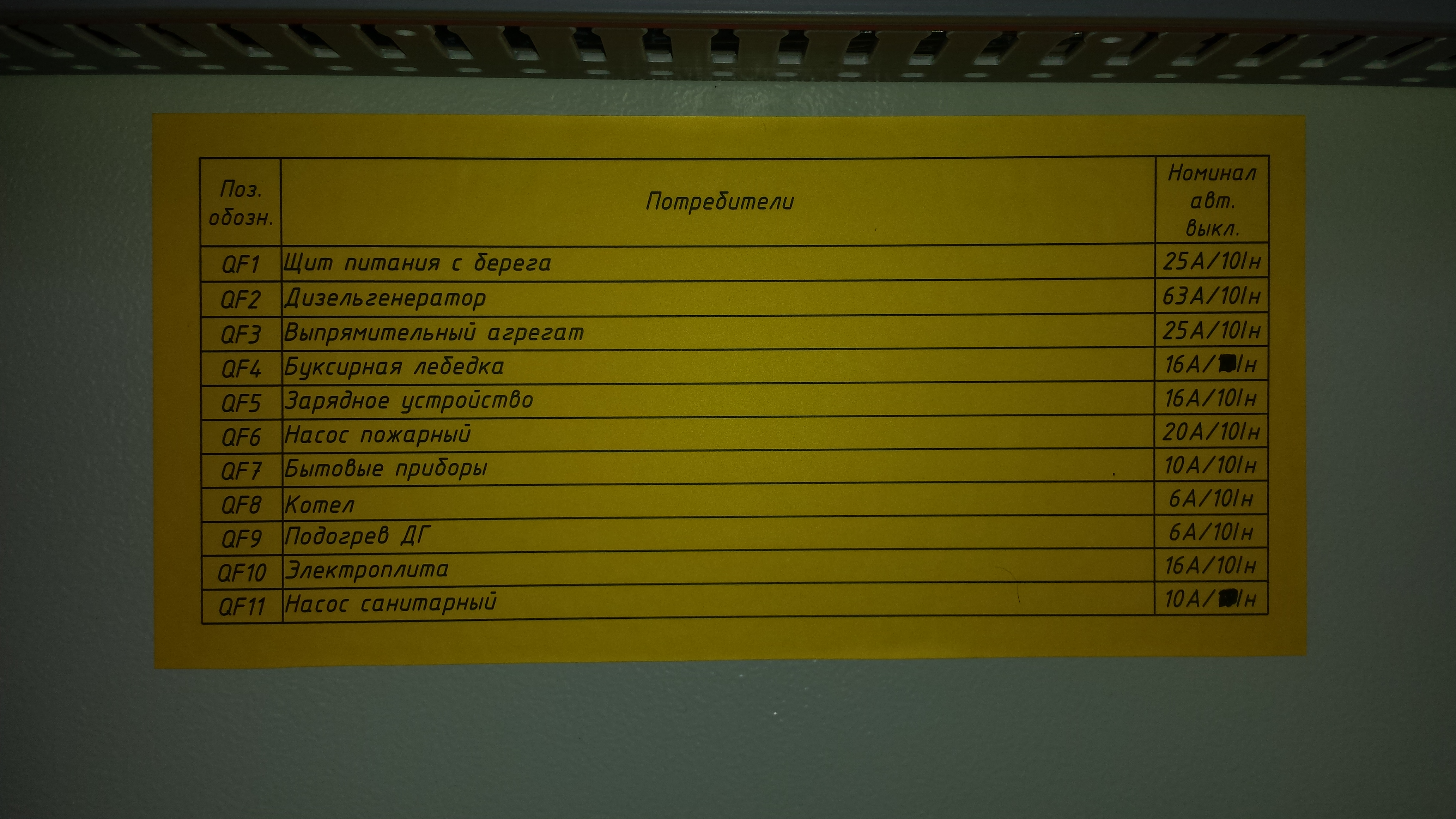

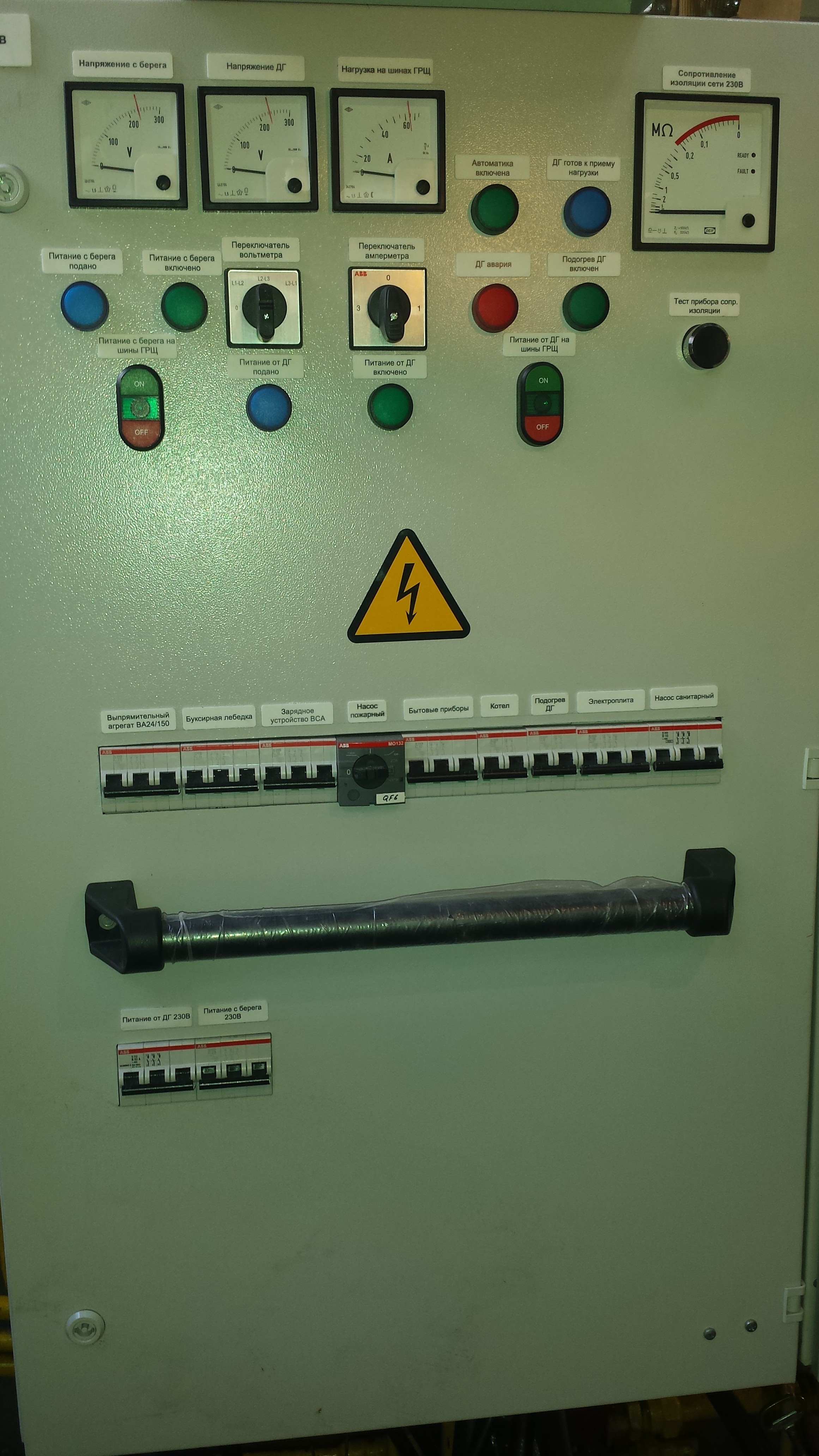

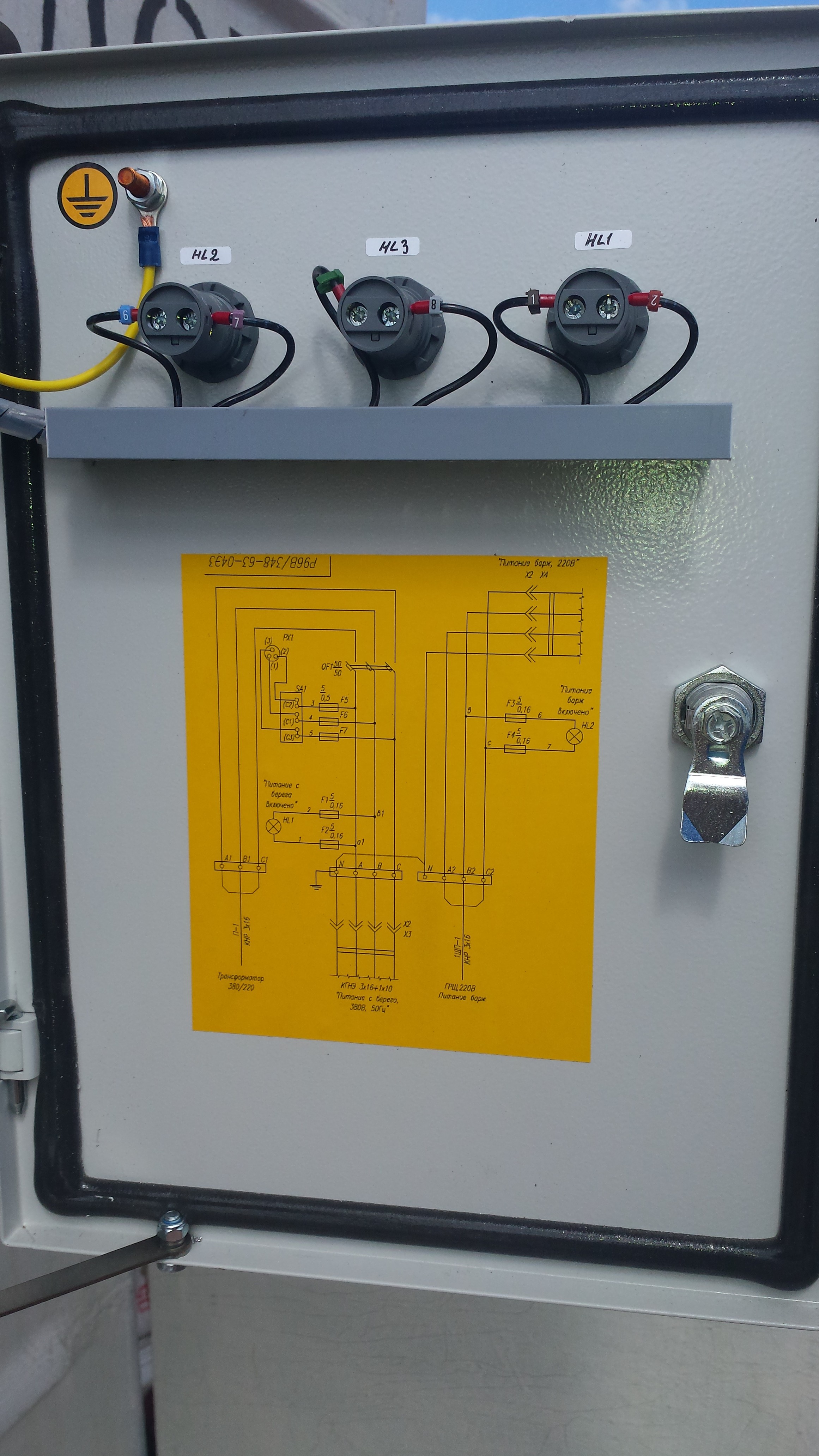

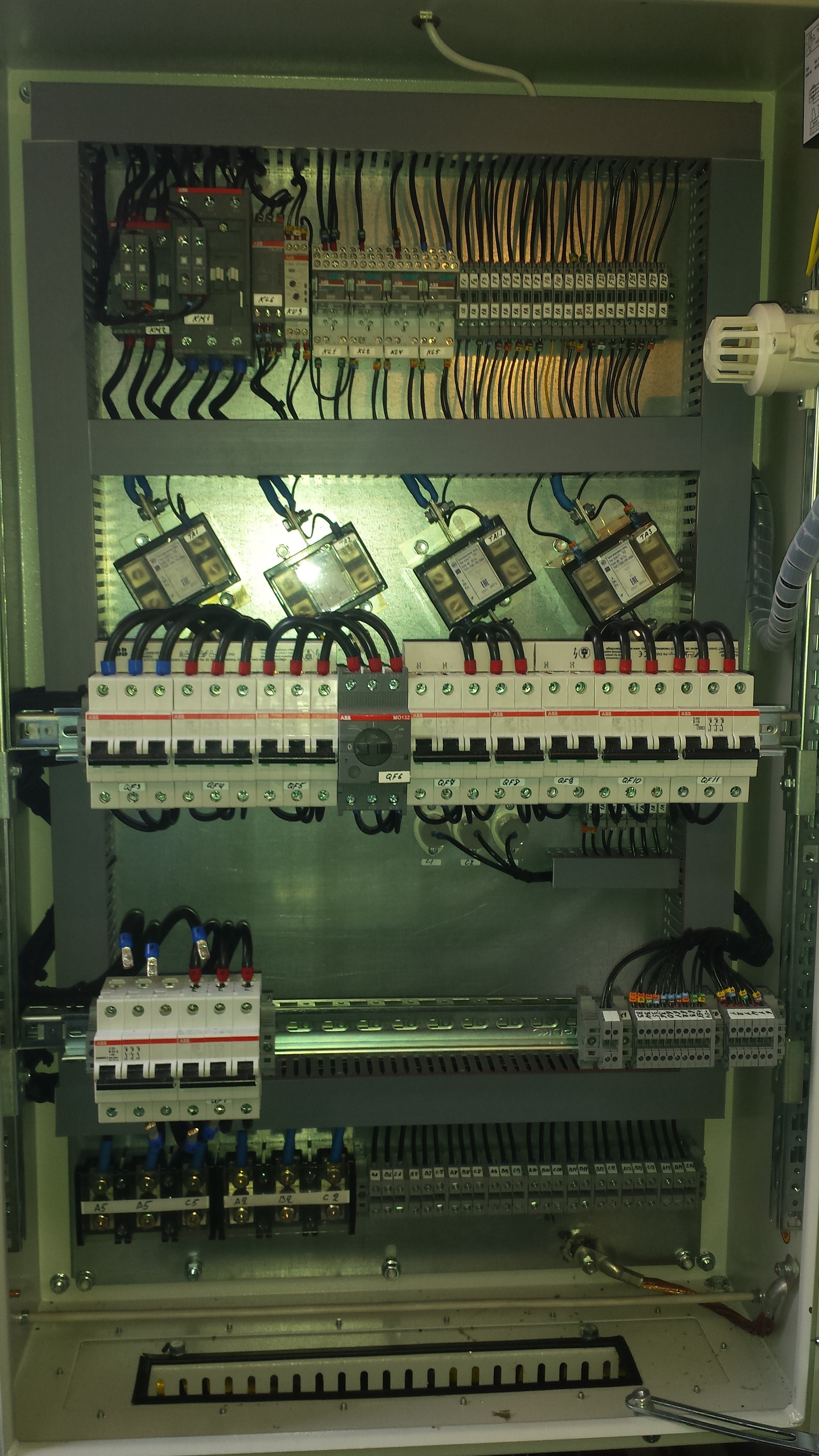

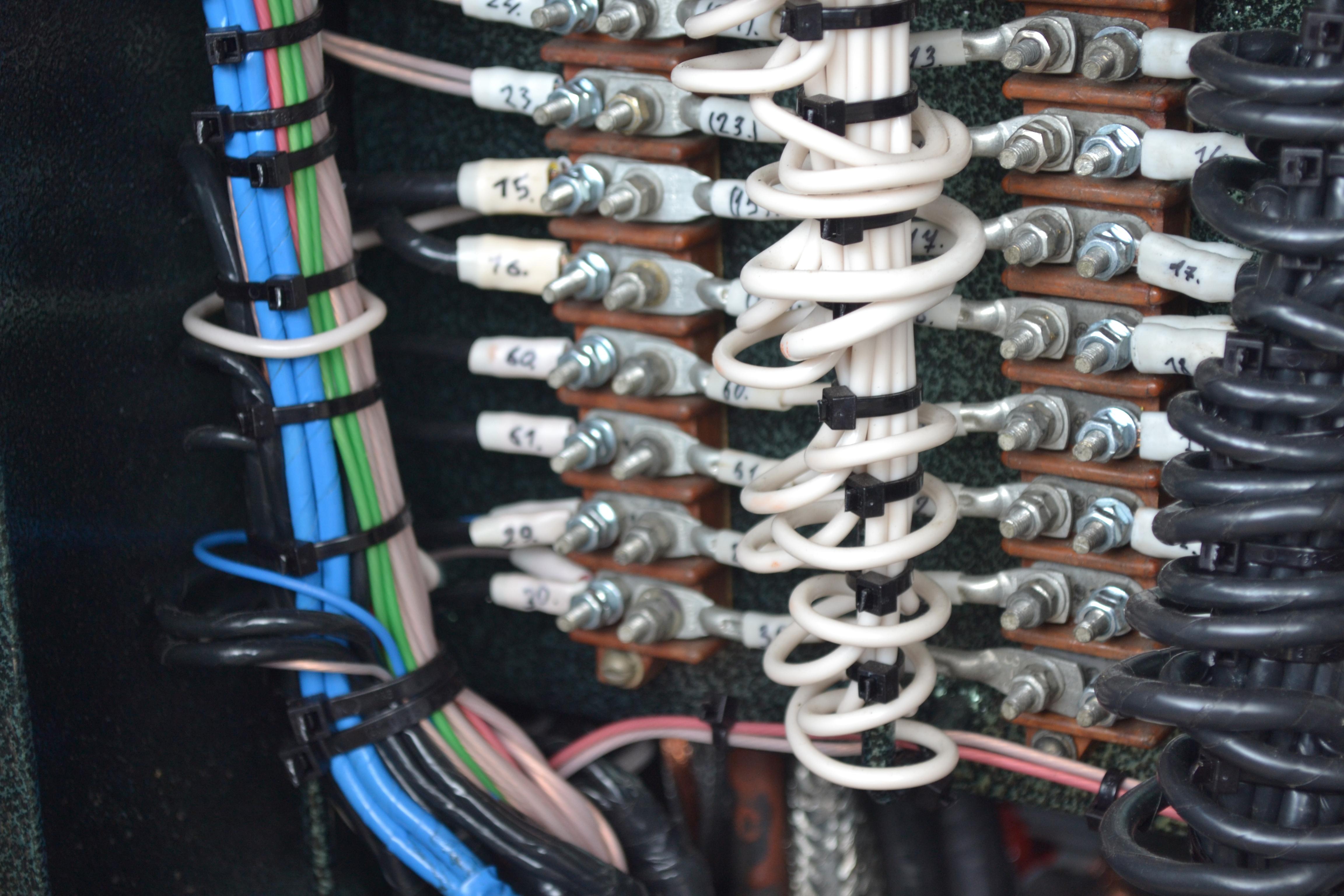

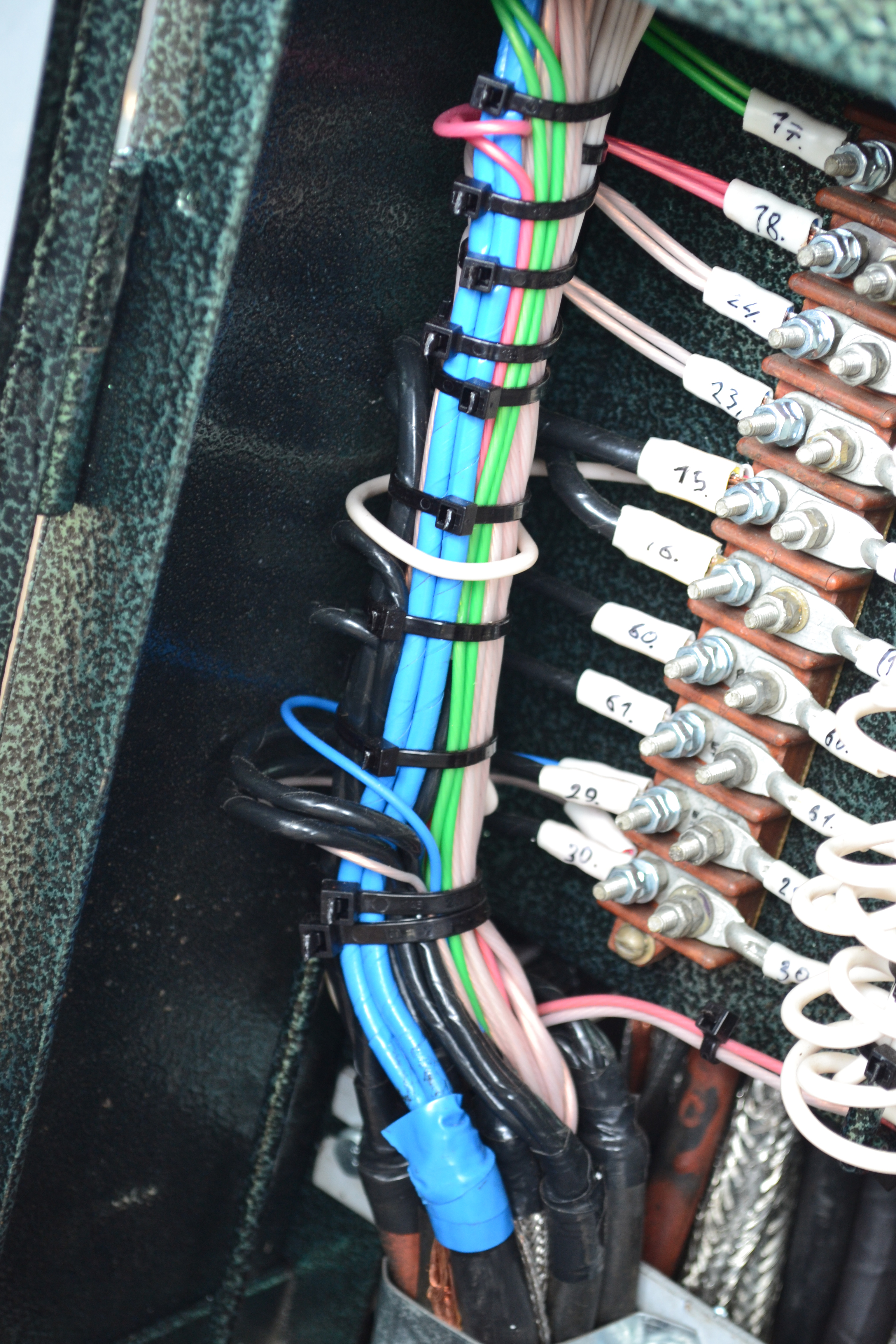

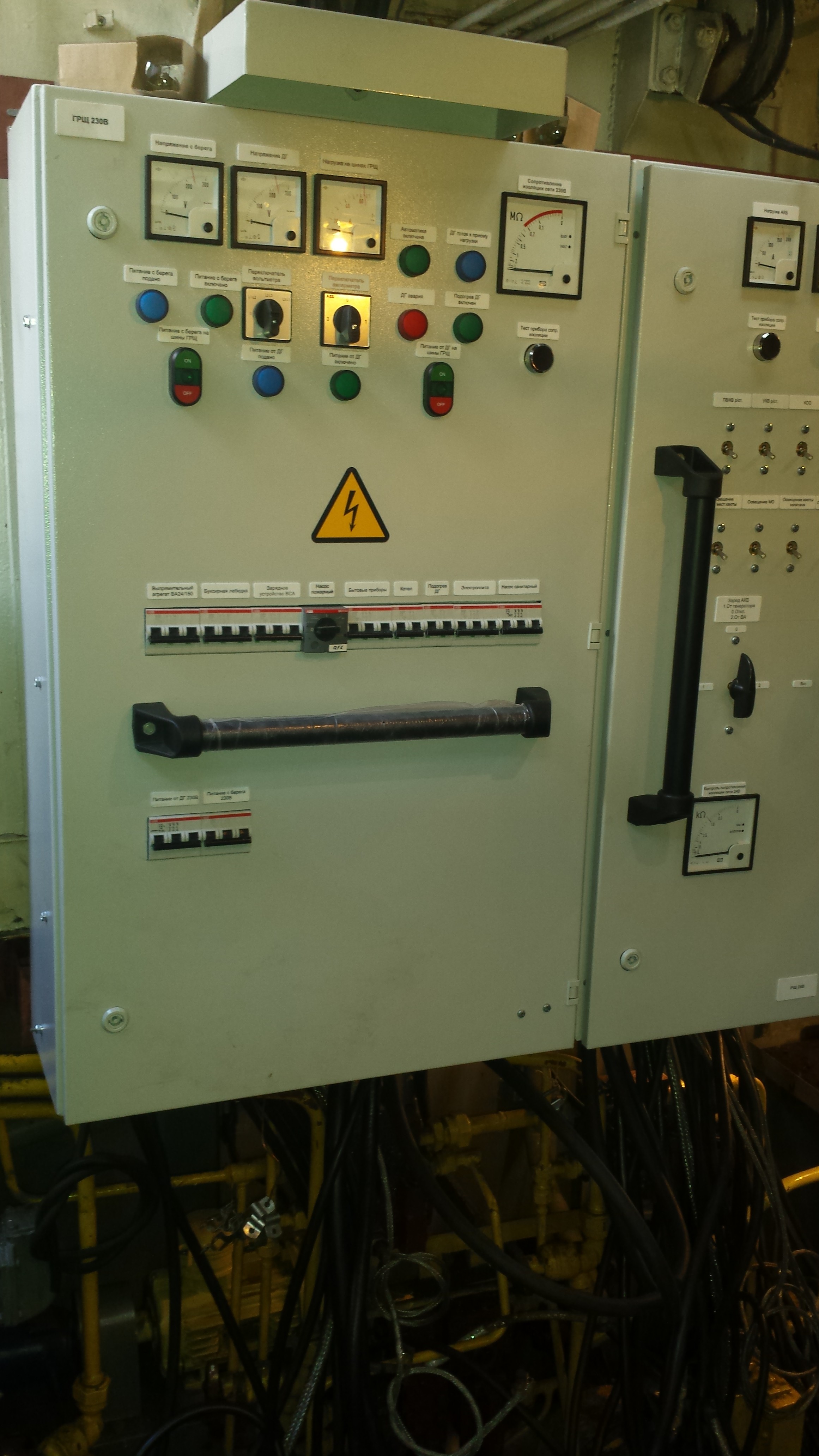

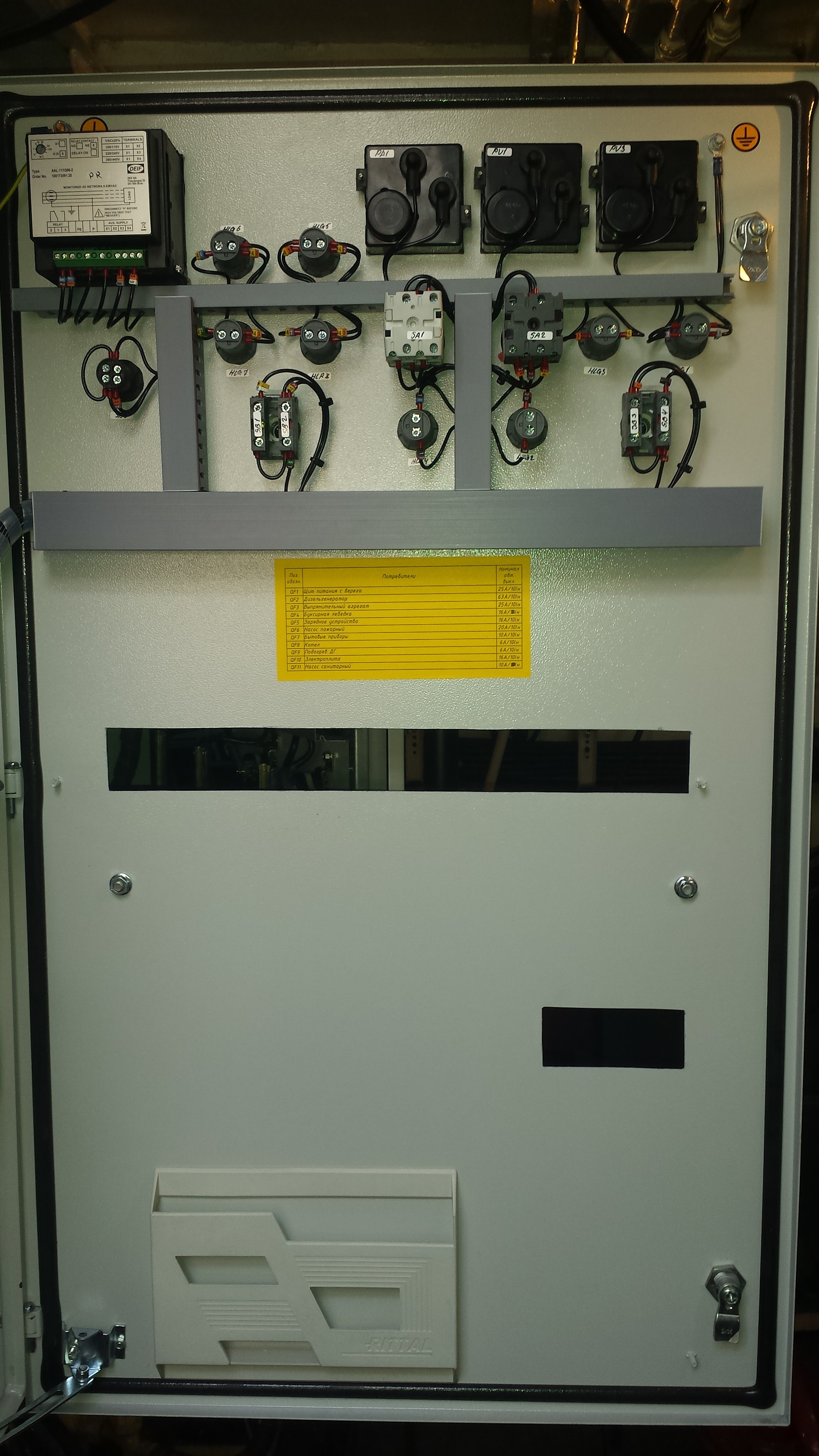

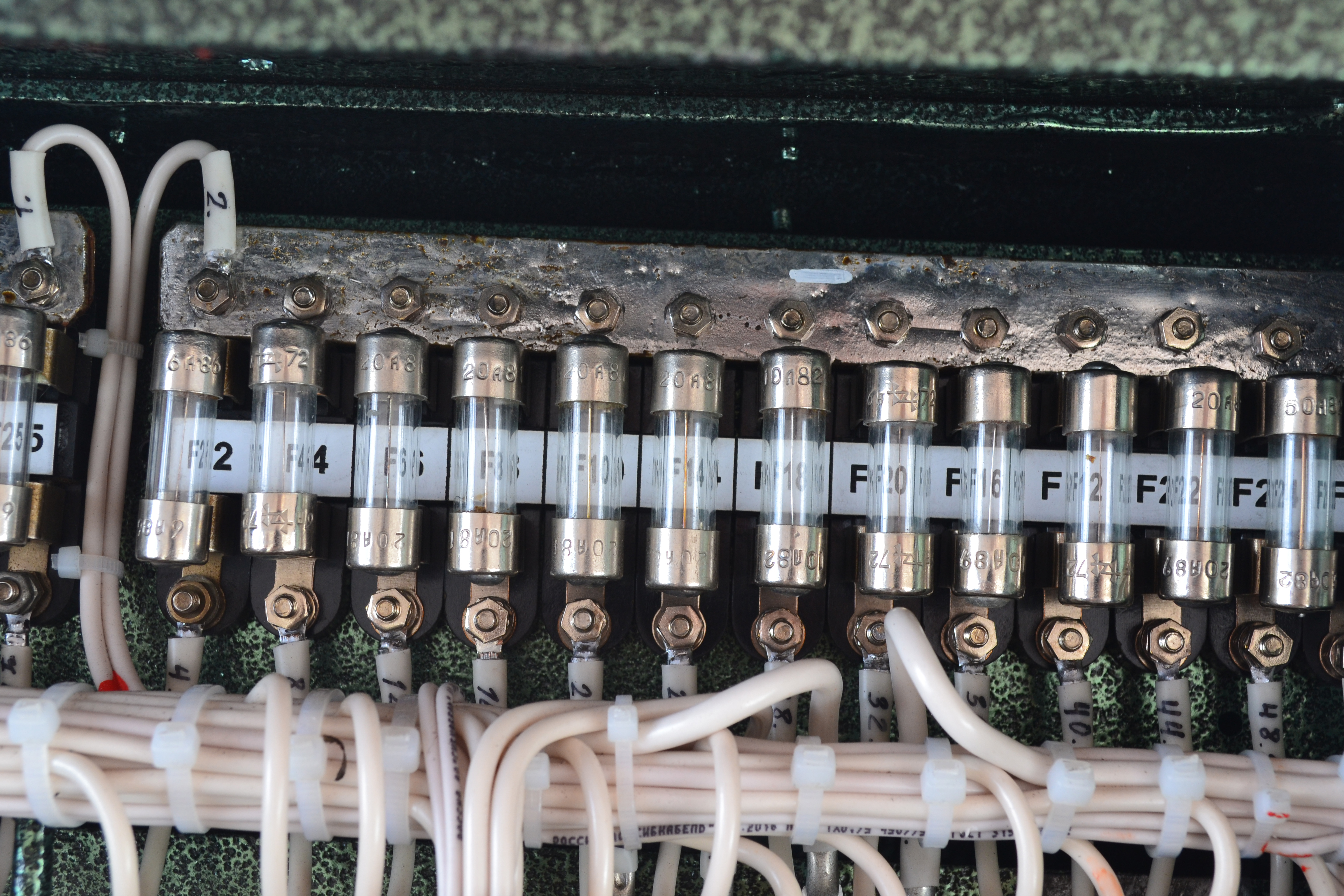

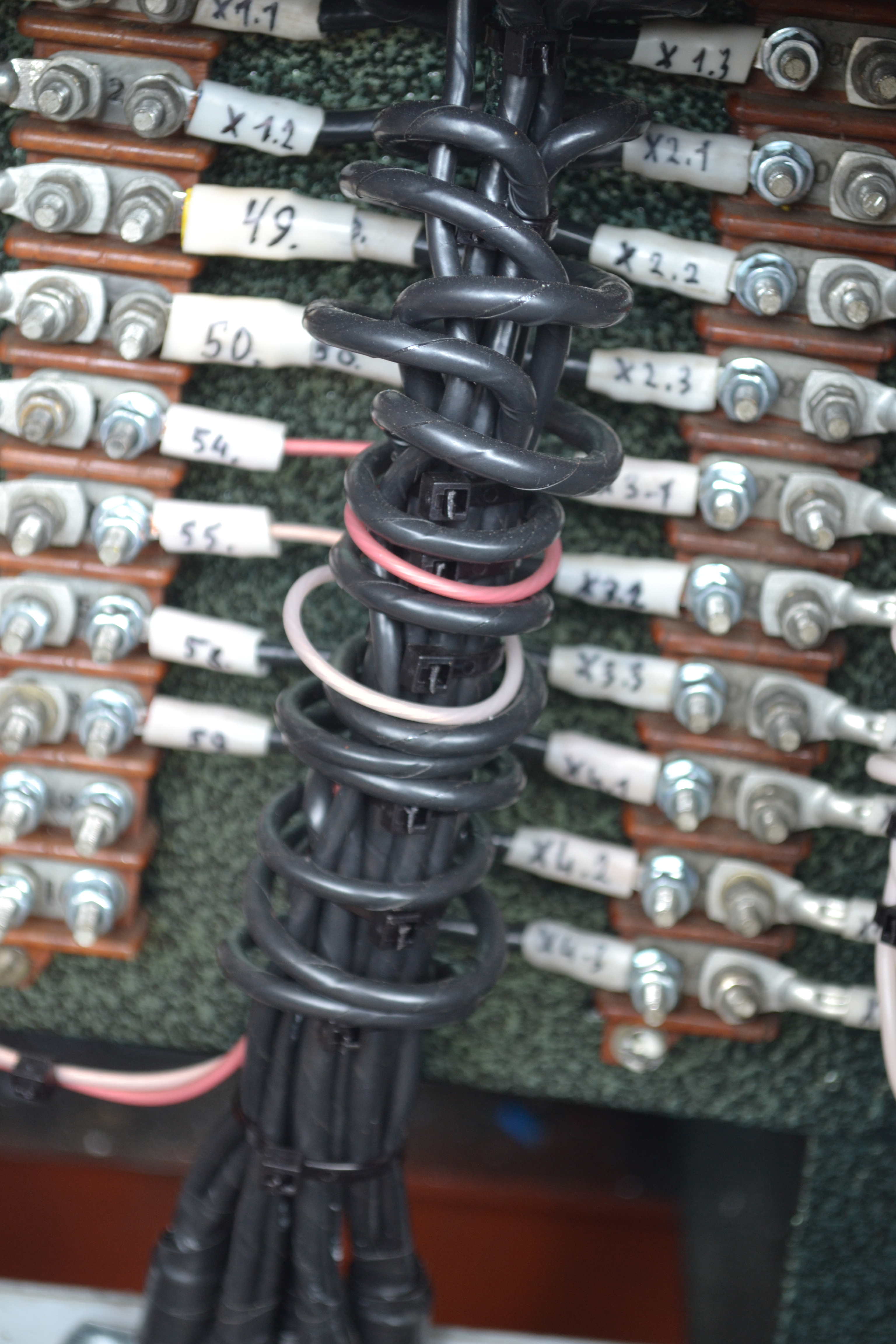

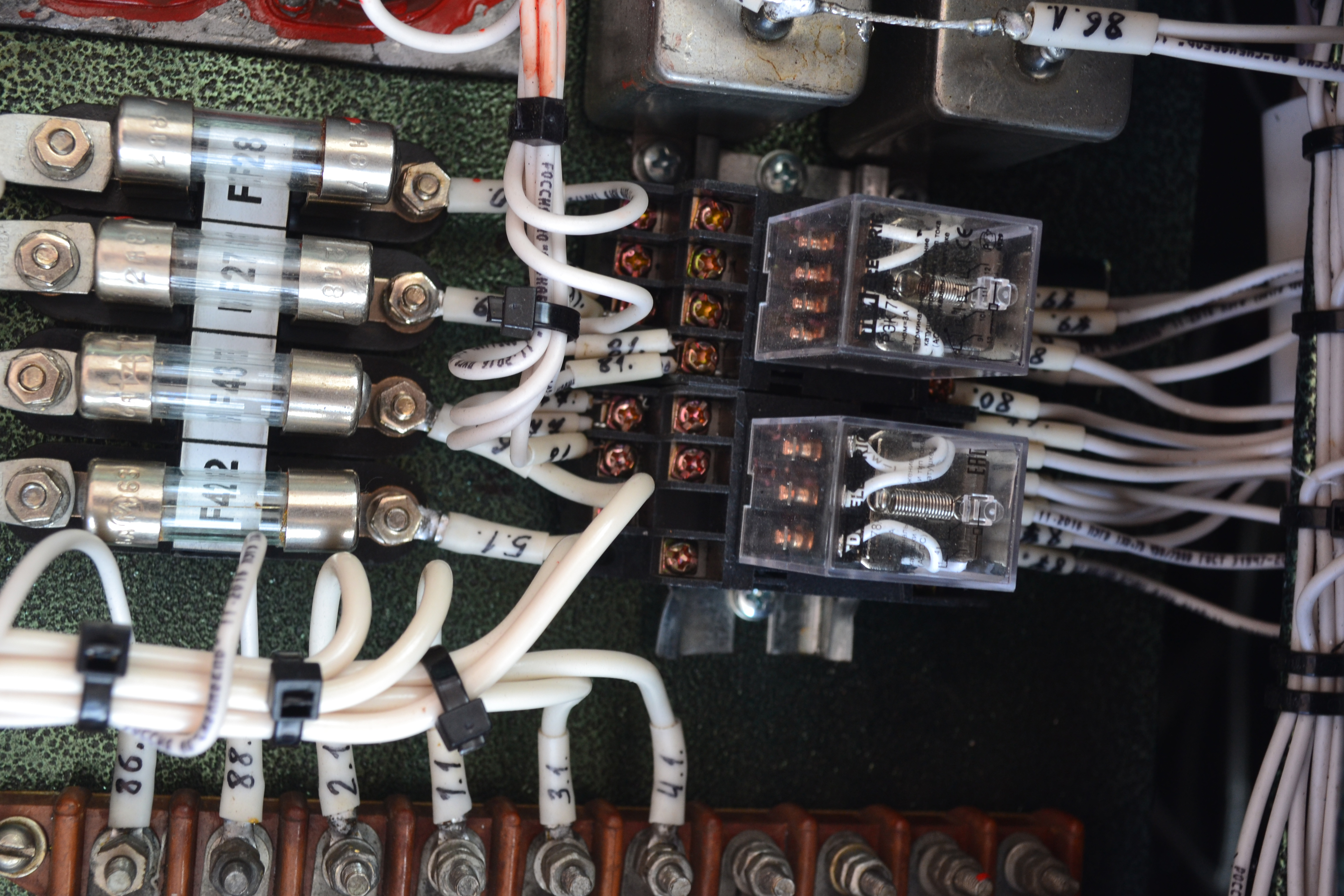

Замена ГРЩ. Проектирование, изготовление и монтаж Главного распределительного щита 220В

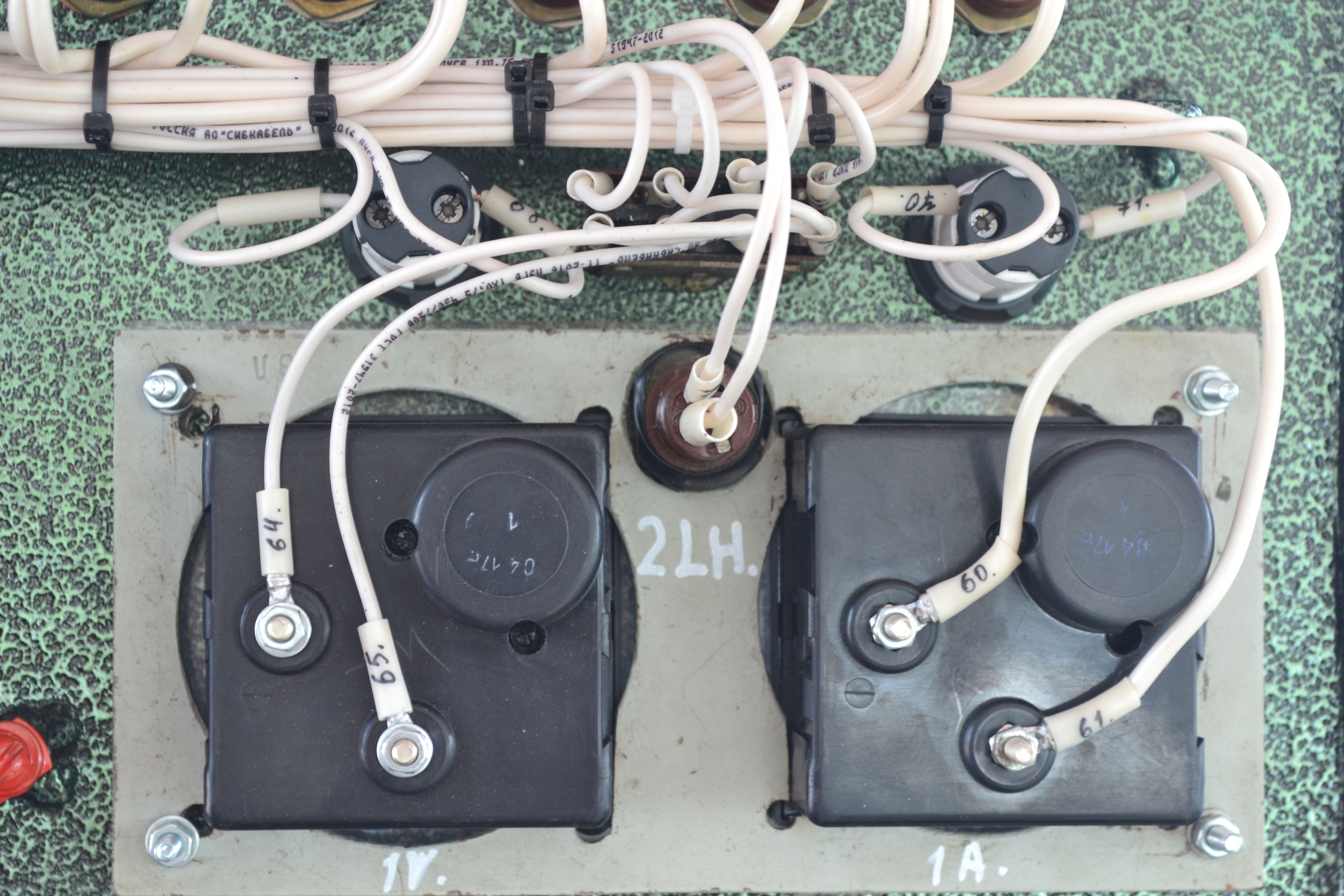

Замена зарядно-разрядного Щита 24 В. Проектирование, изготовление и монтаж.

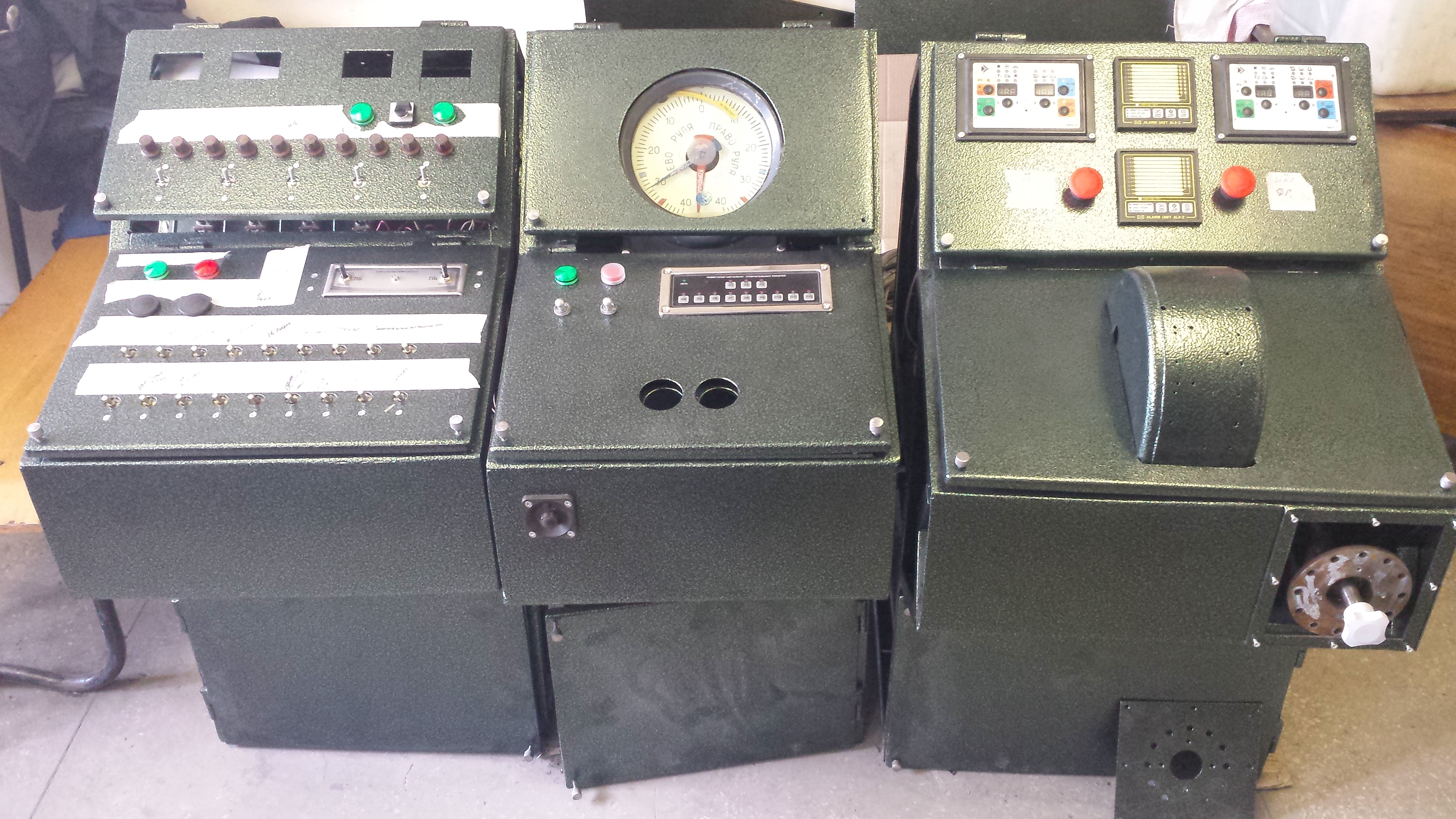

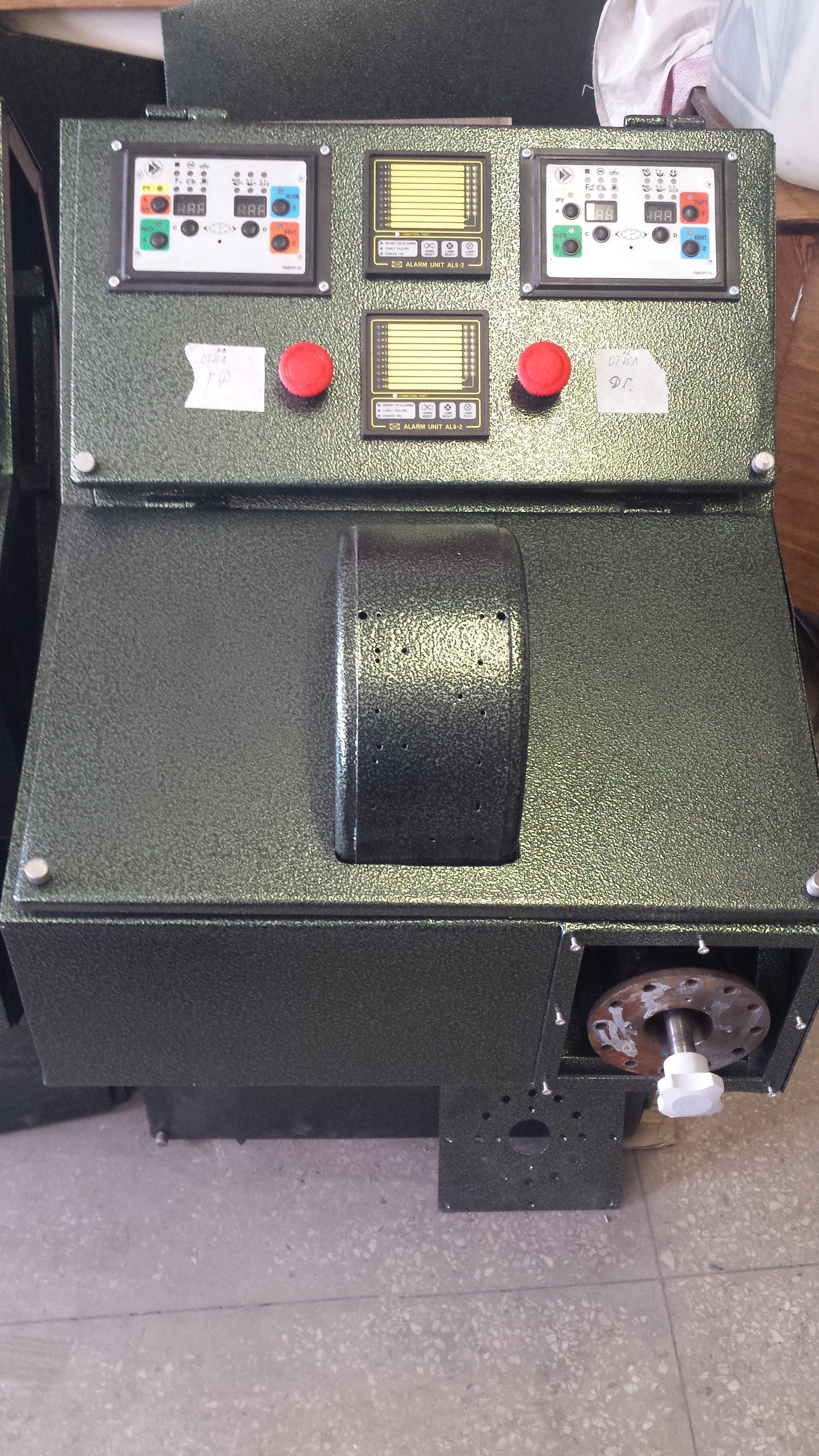

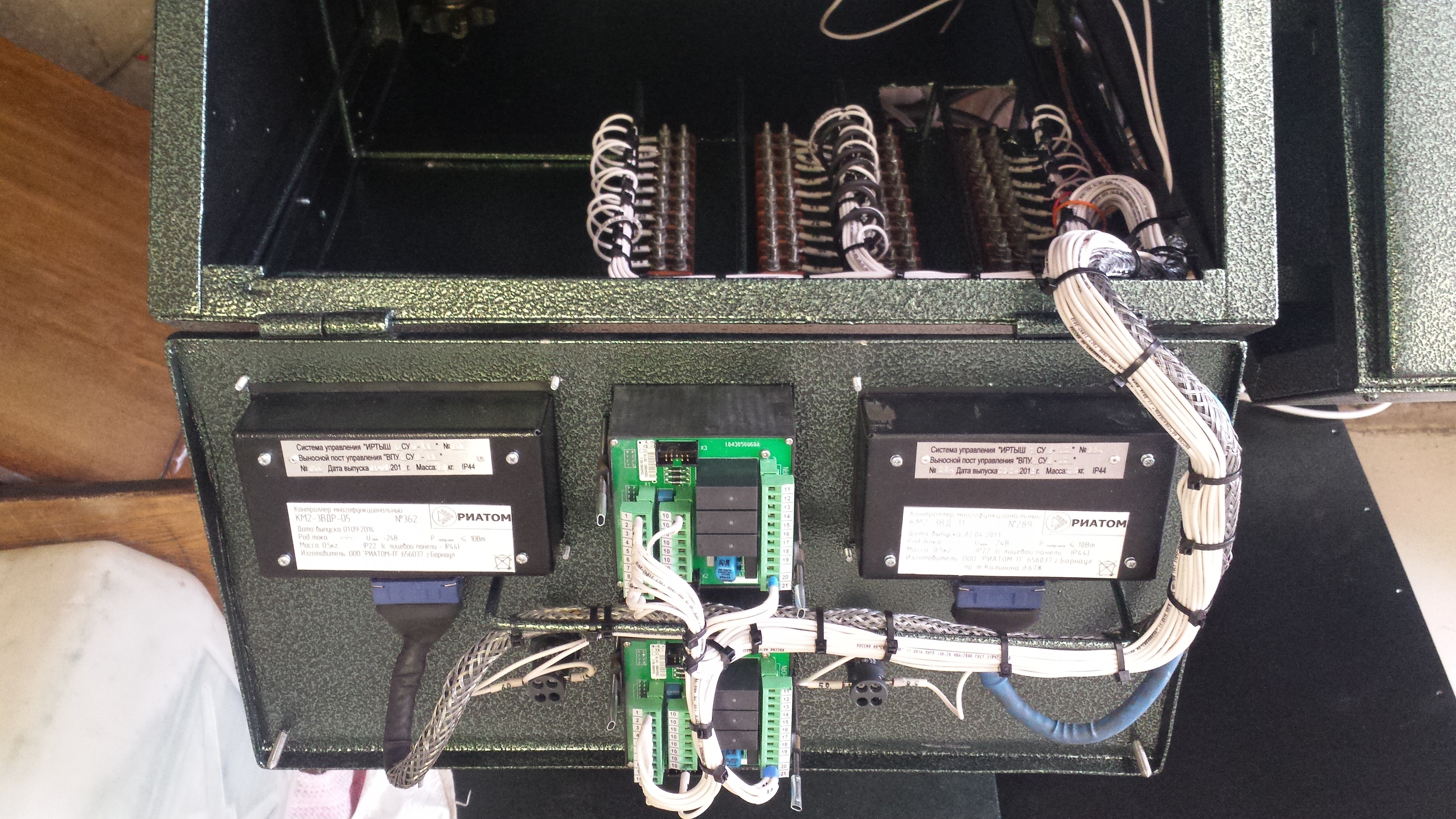

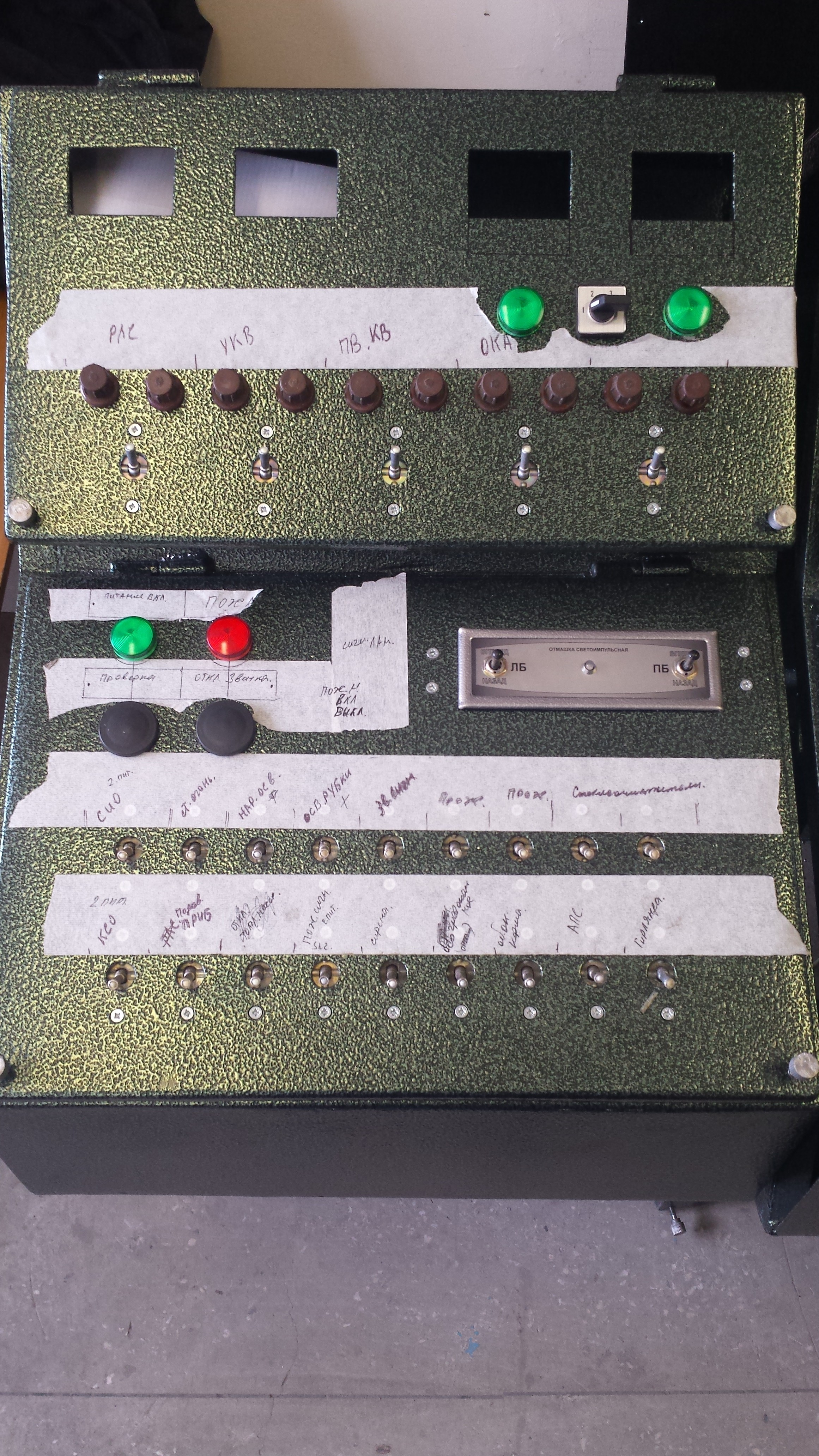

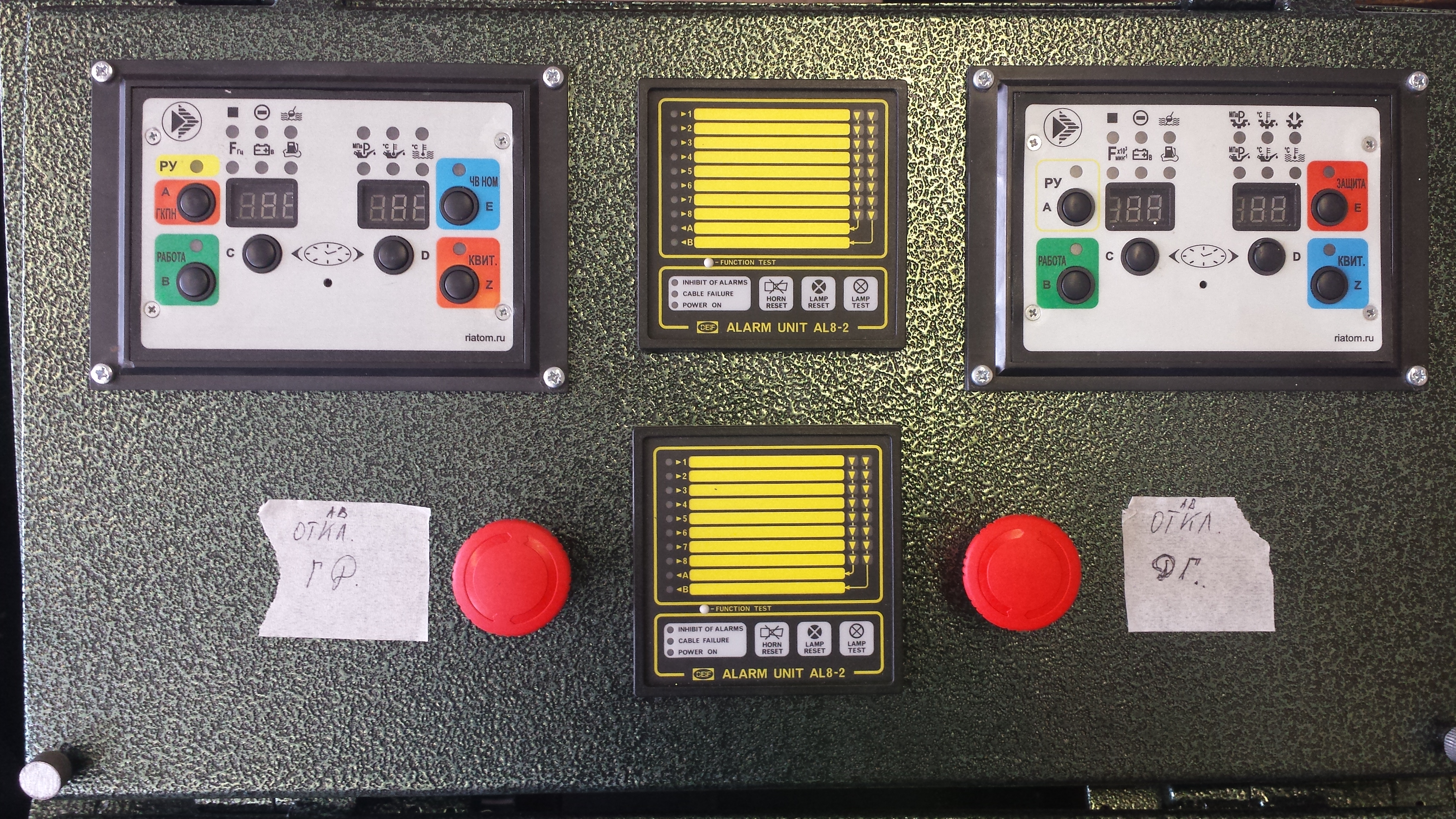

Проведена реставрация корпуса ПУС, установка нового оборудования, монтаж и пусконаладочные работы.
Замена щита питания пожарного насоса.

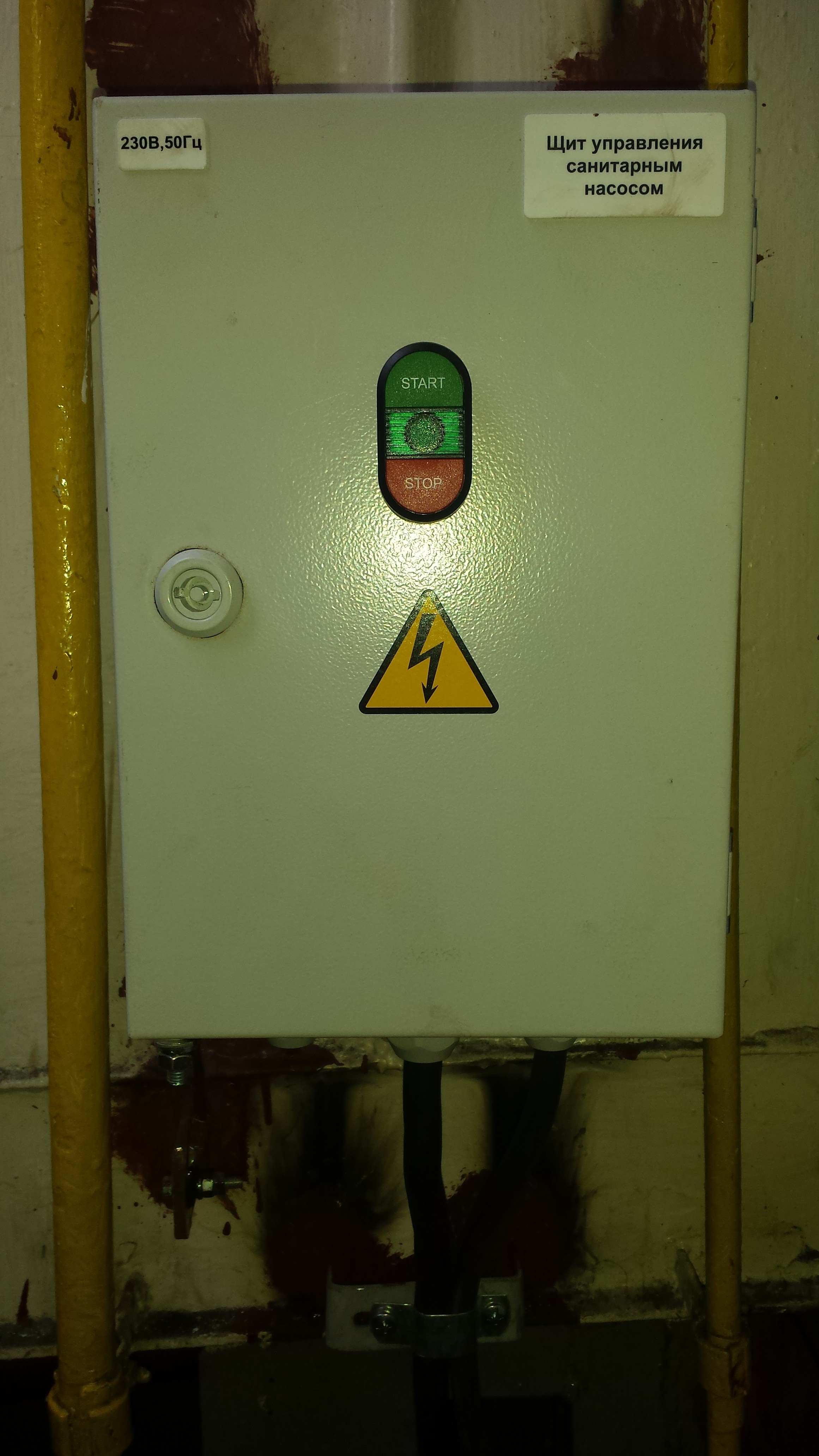

Замена щита управления санитарного насоса.
Замена щита управления котла «Kiturami-Turbo 21R». Проектирование, изготовление и монтаж.
Замена камбузной плиты.
Замена щита питания барж. Проектирование, изготовление и монтаж.
Обвязка дизеля системы АПС старт/стоп.

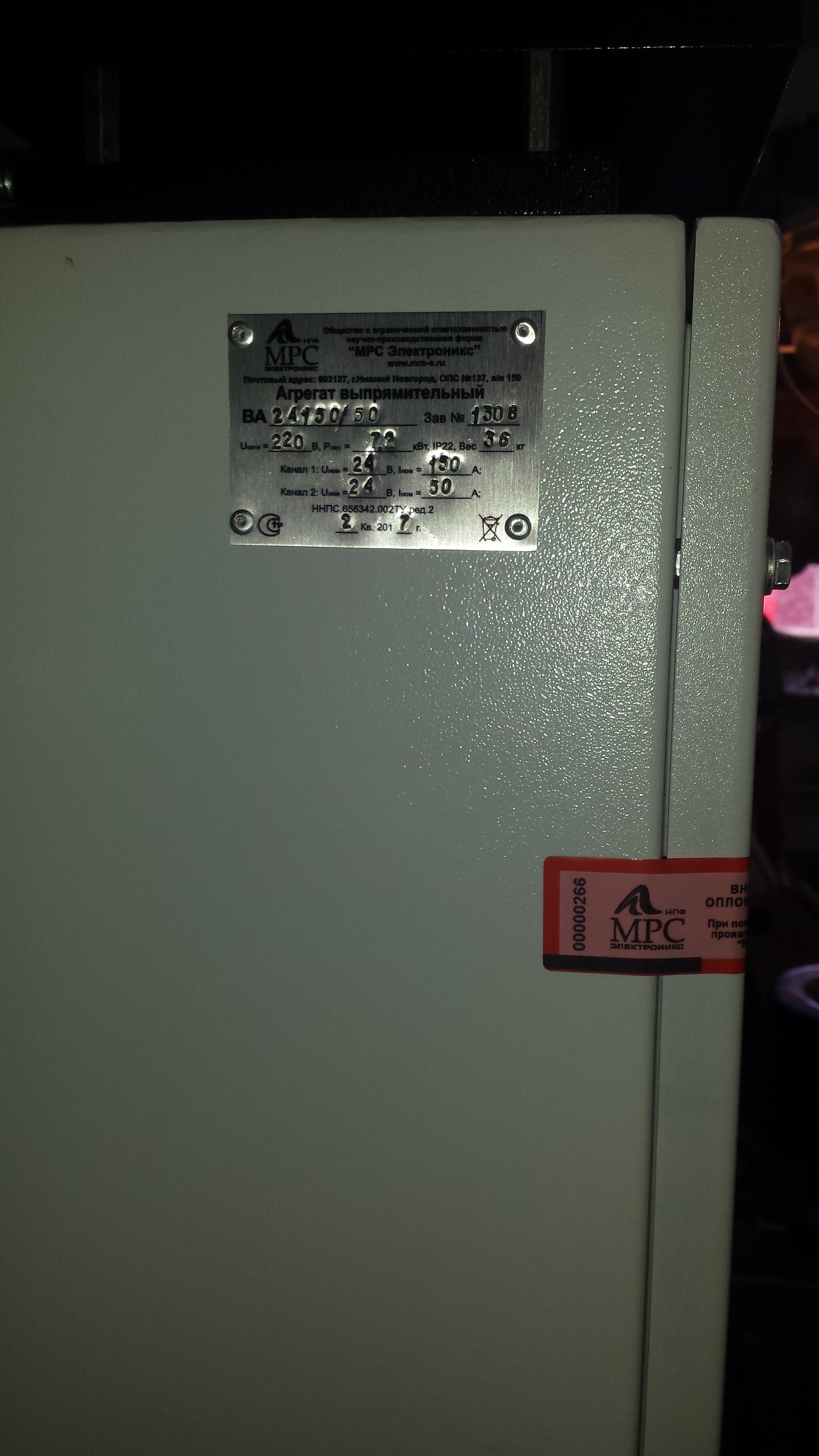

Замена выпрямительного агрегата.

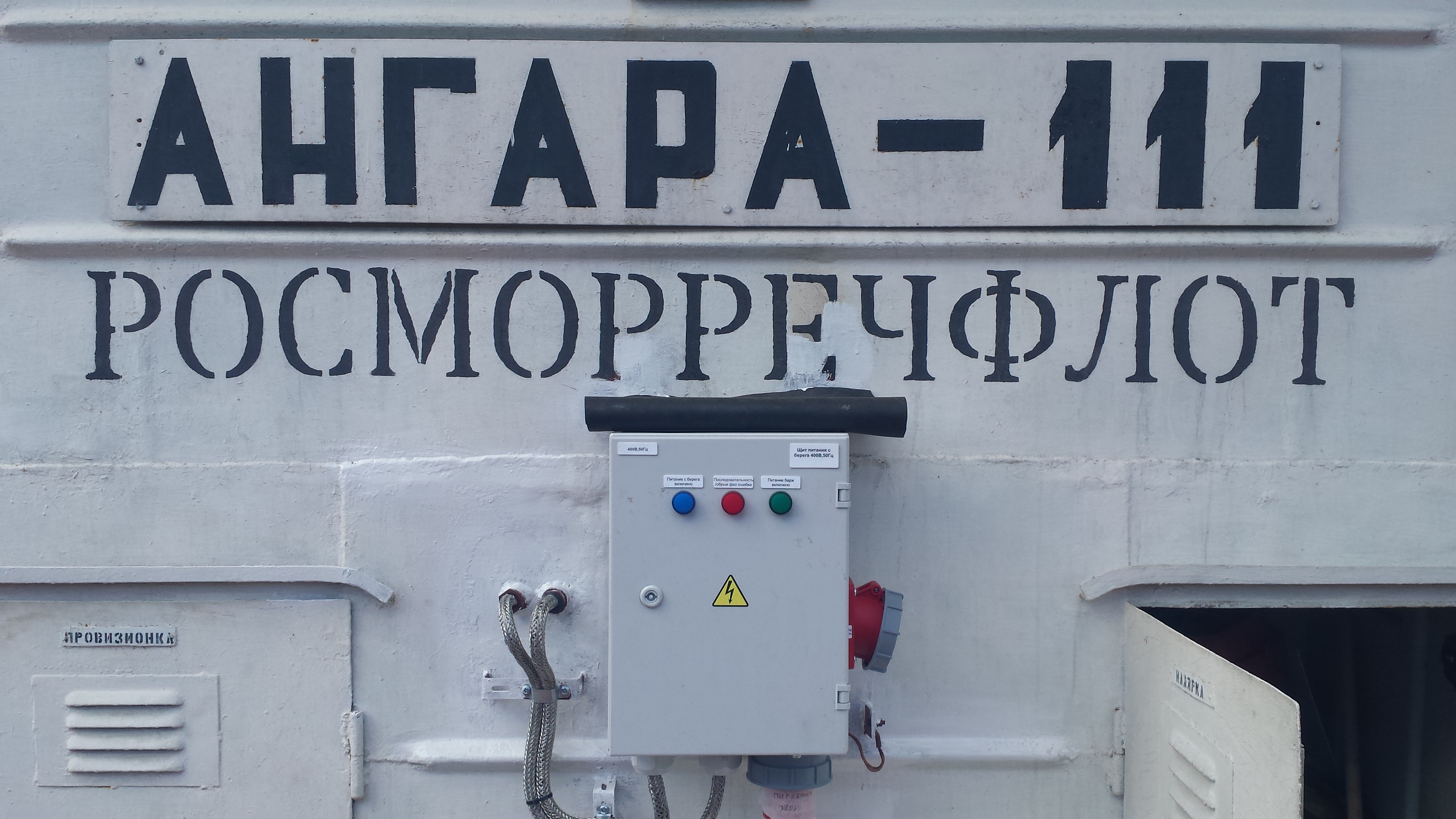

Замена щита питания с берега. Проектирование, изготовление и монтаж.
Замена трансформатора.

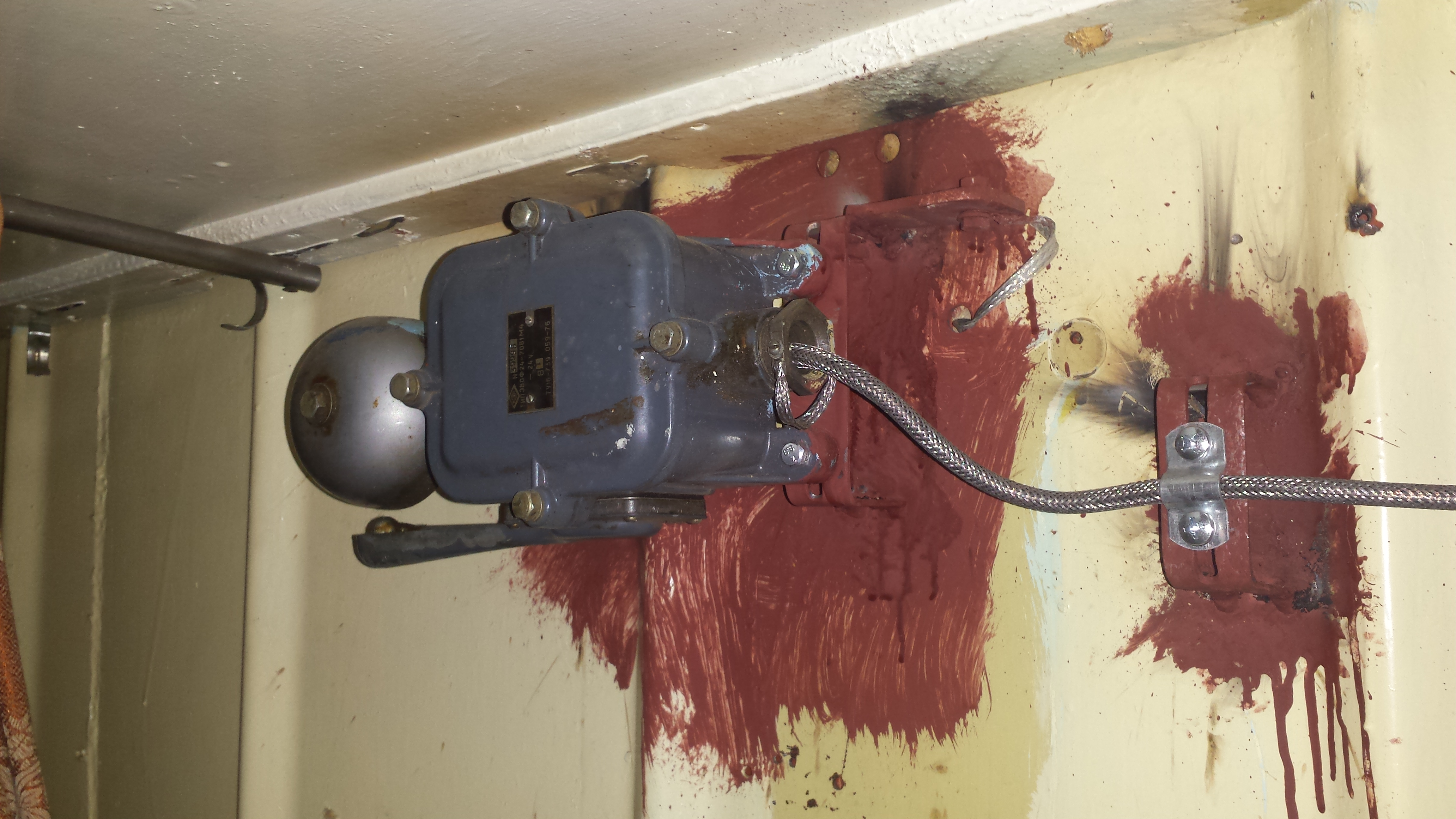

Замена Системы Аварийно-предупредительной сигнализации, аварийного освещения.

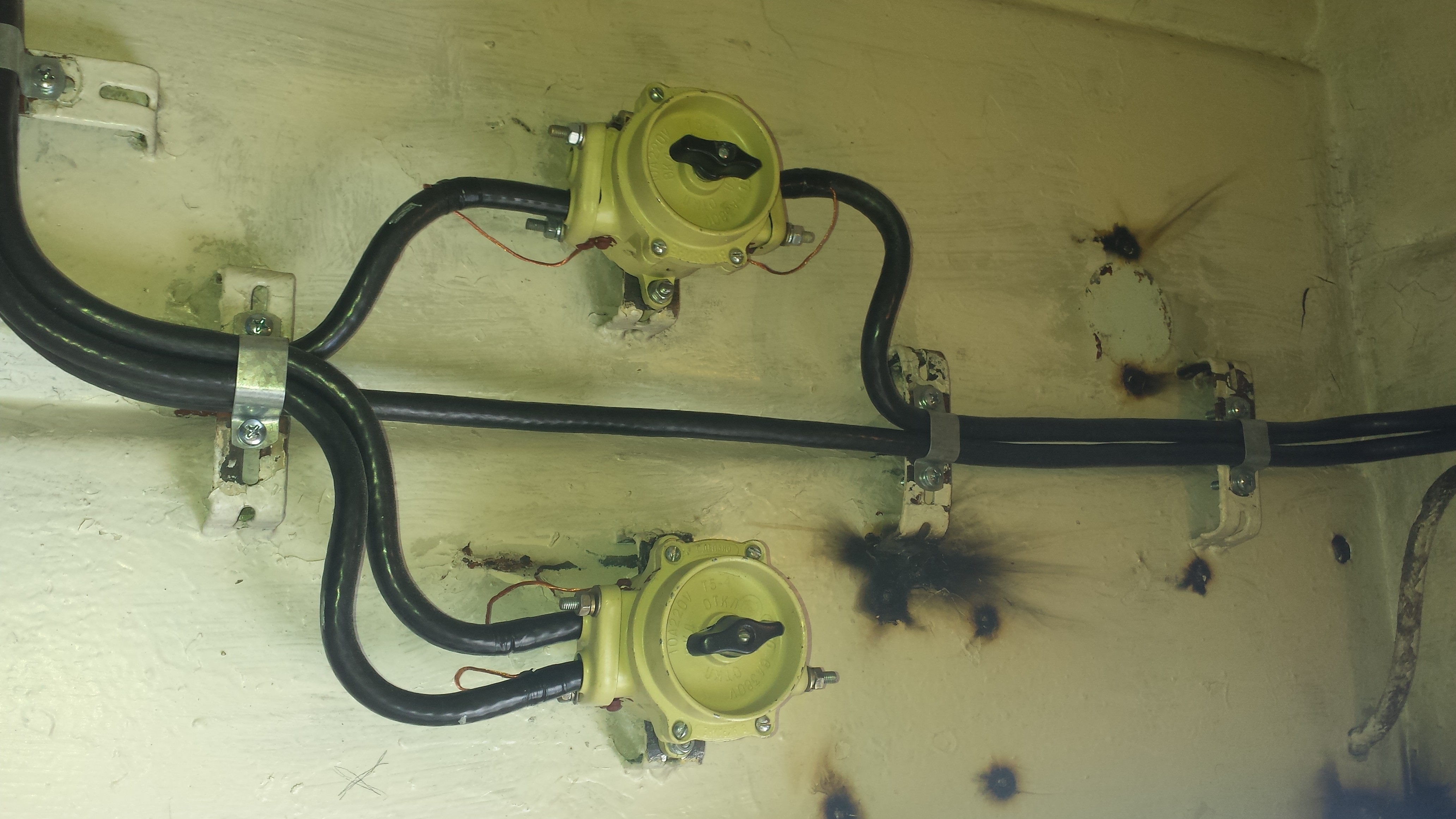

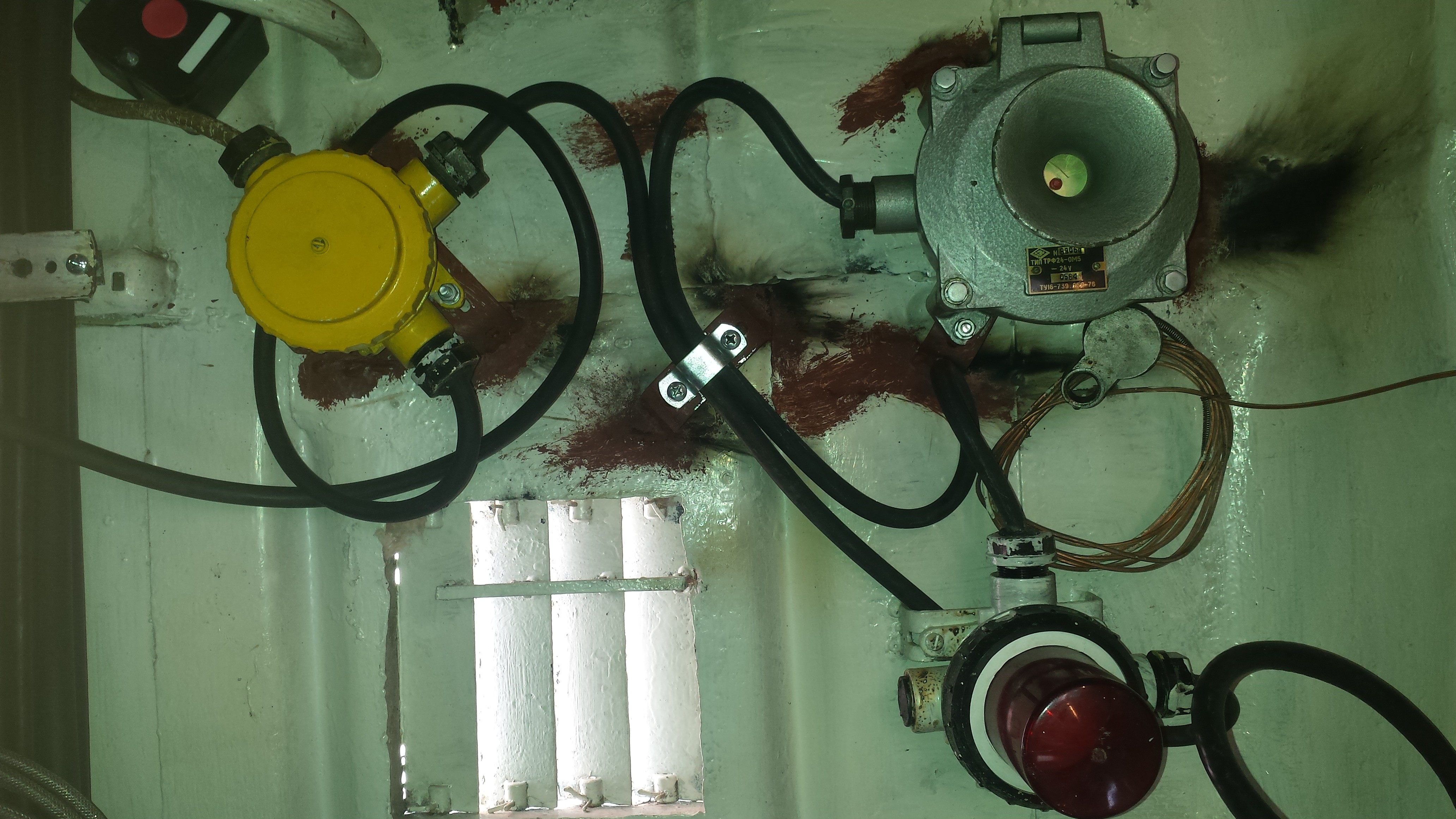

Ремонт зарядной сети 24В, сети освещения и розеток 220В.

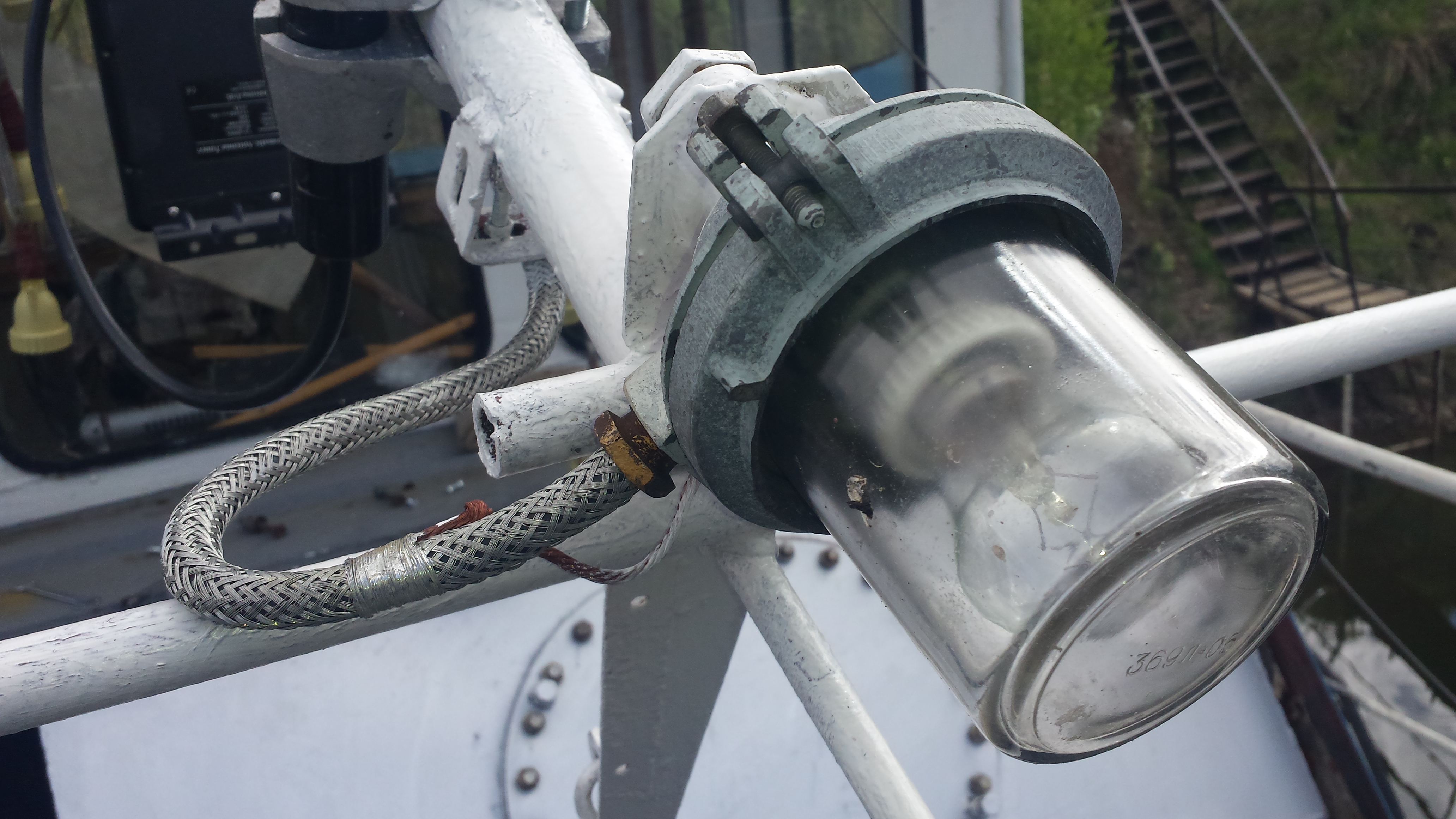

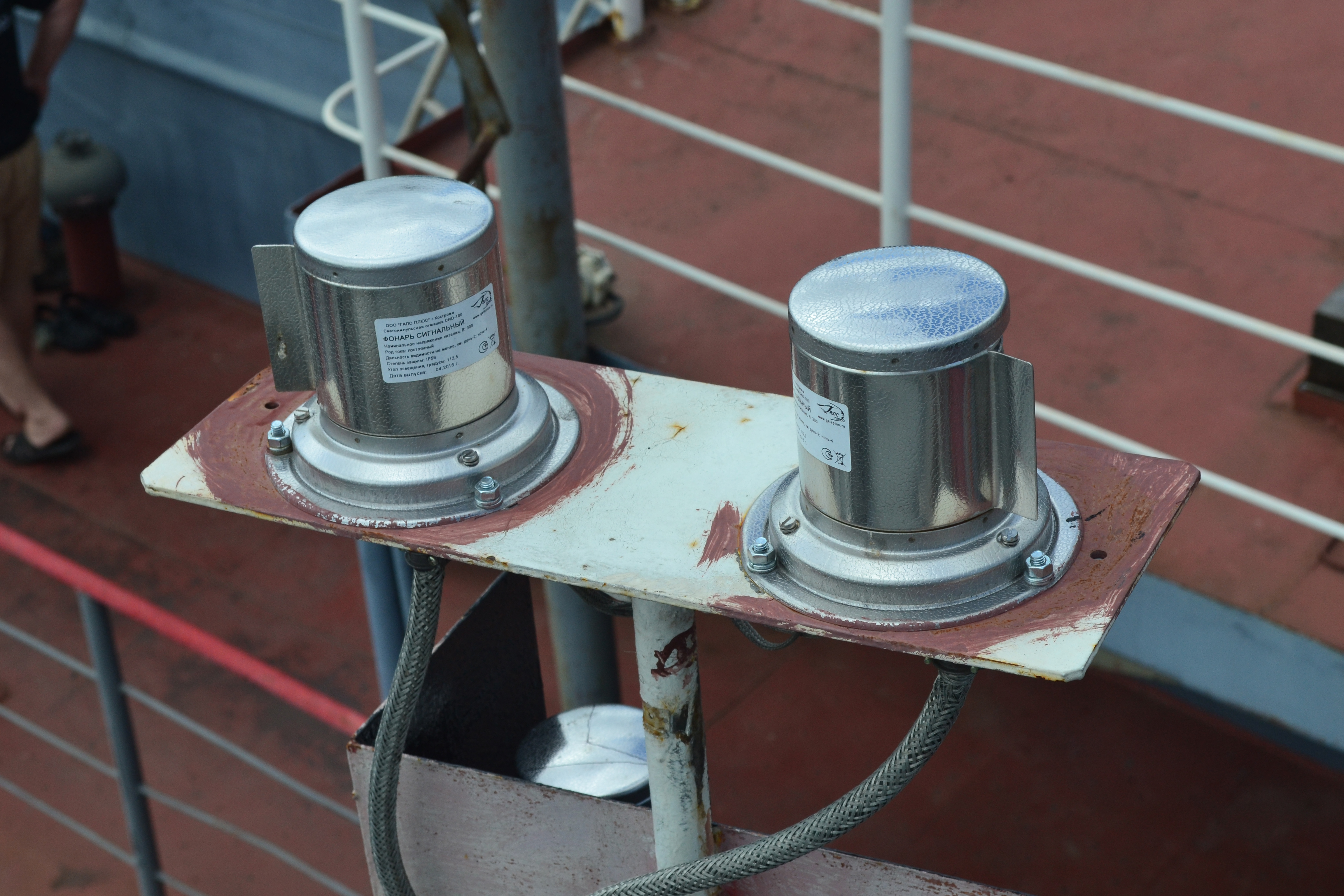

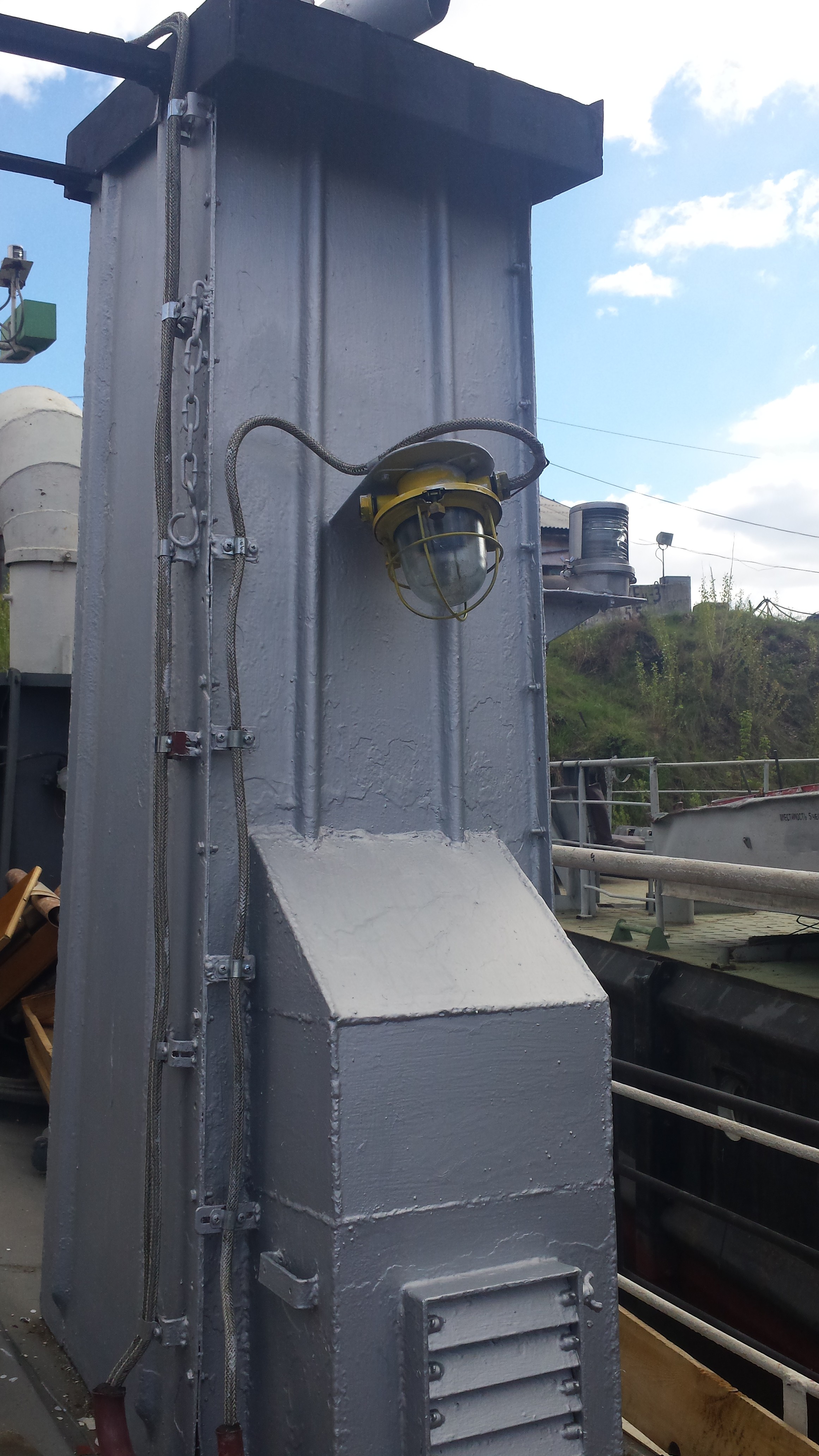

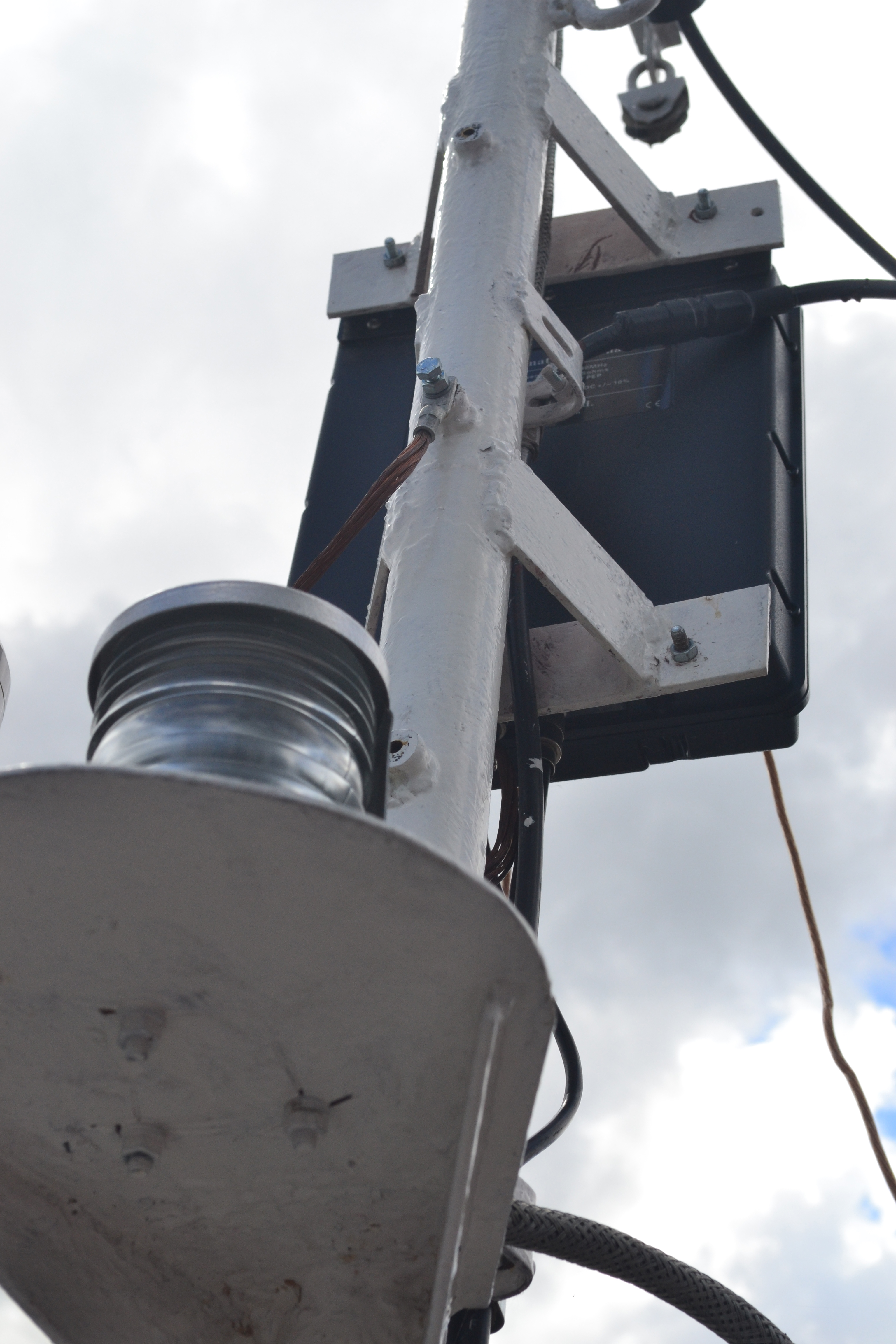

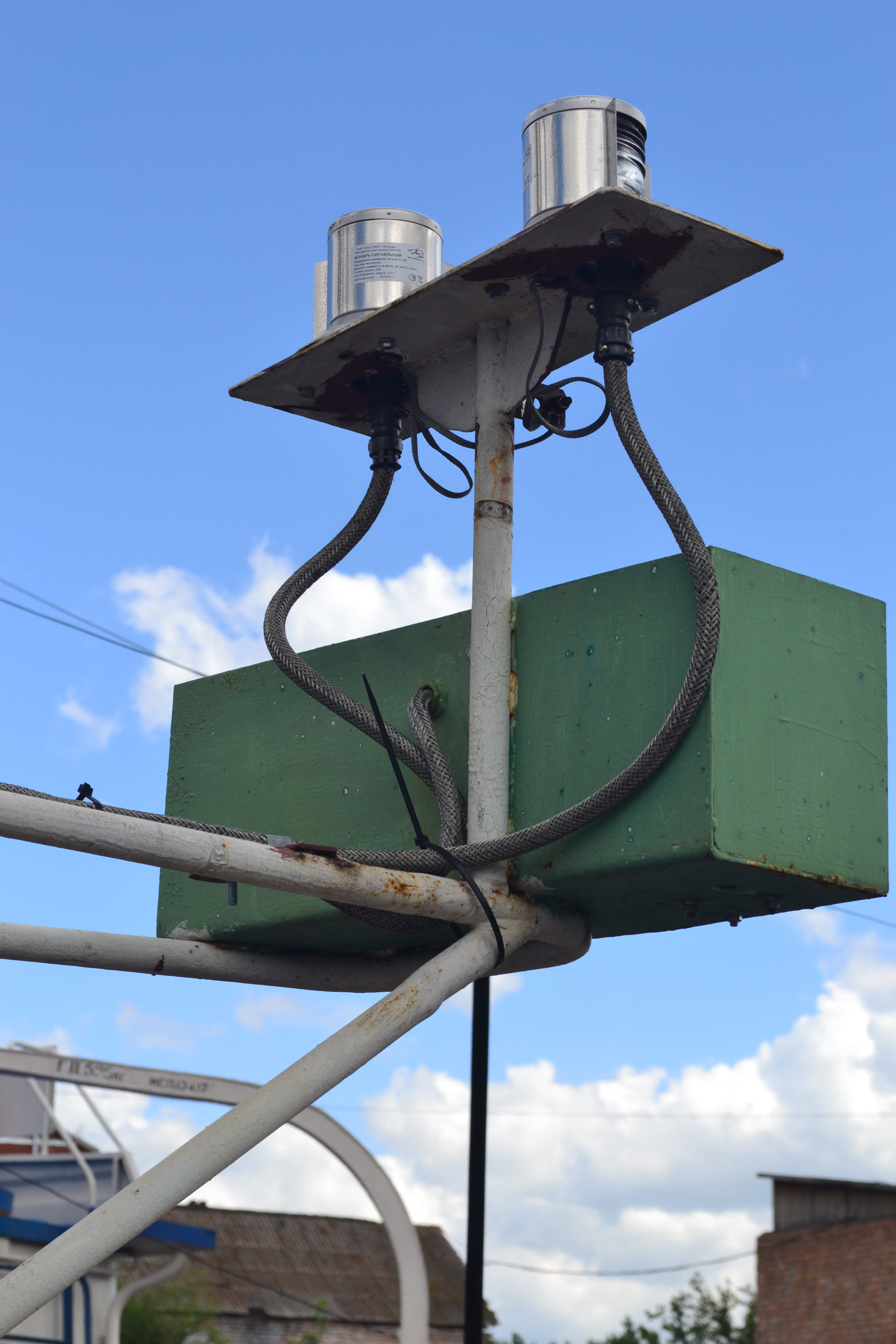

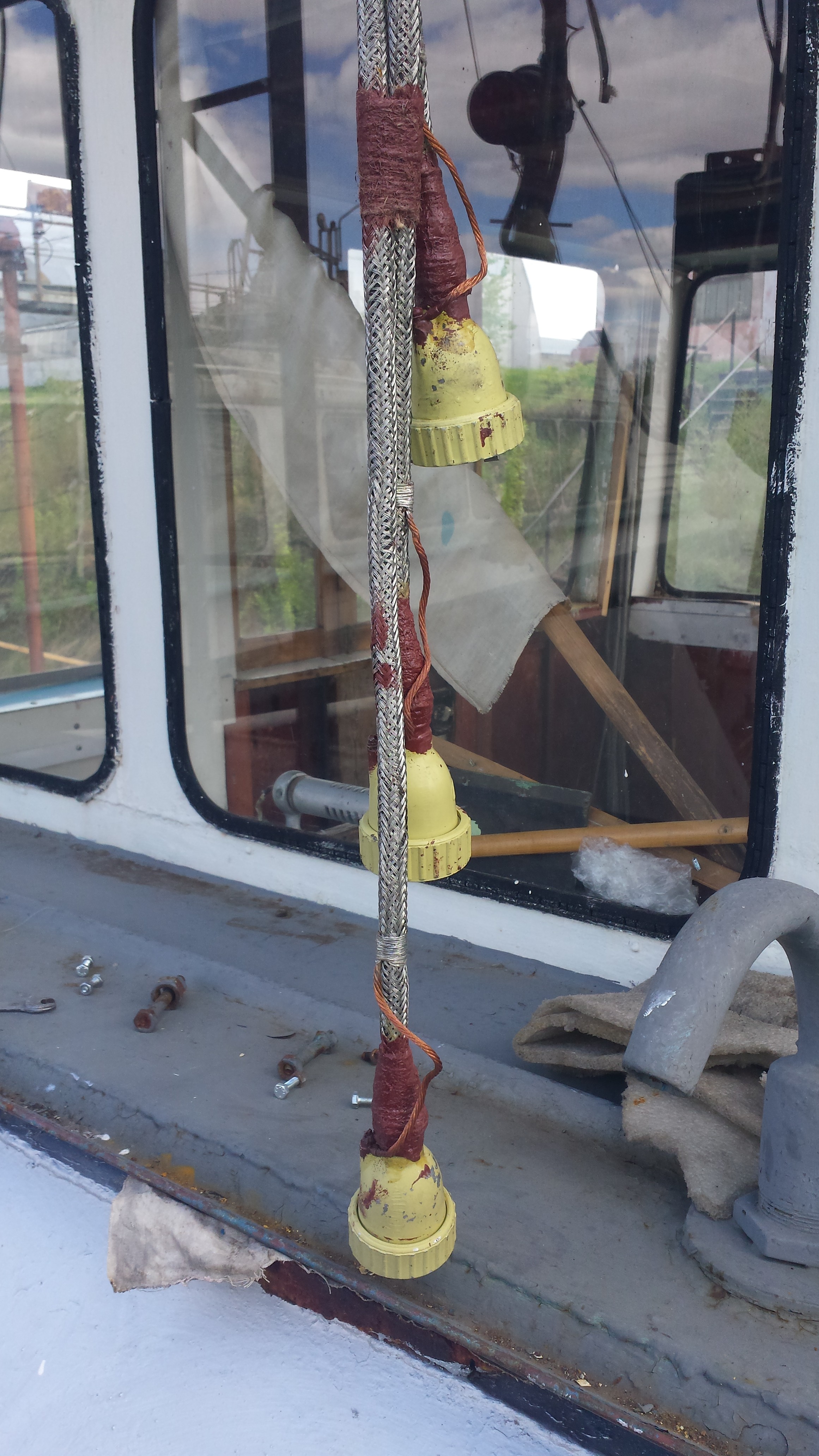

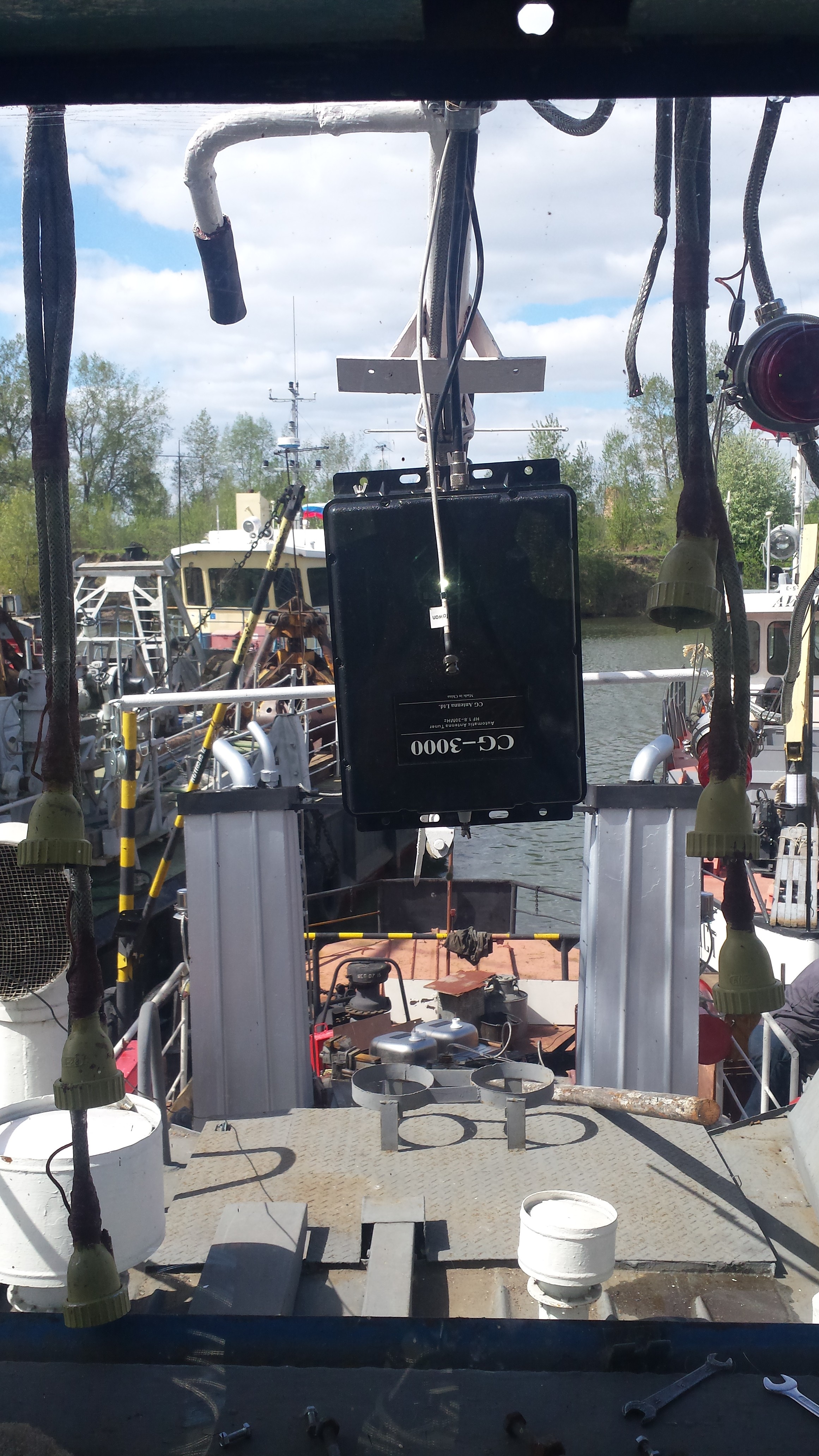

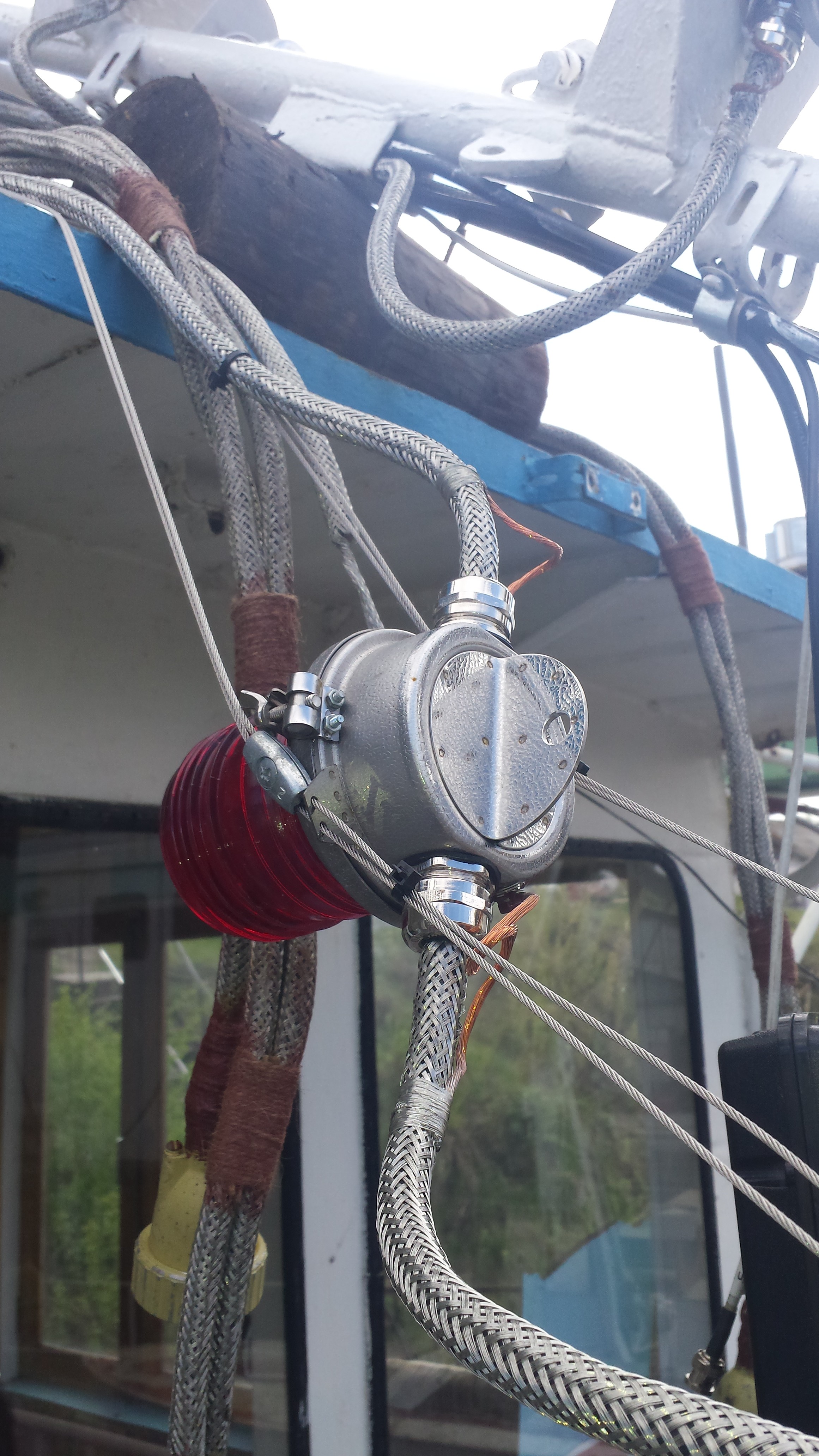

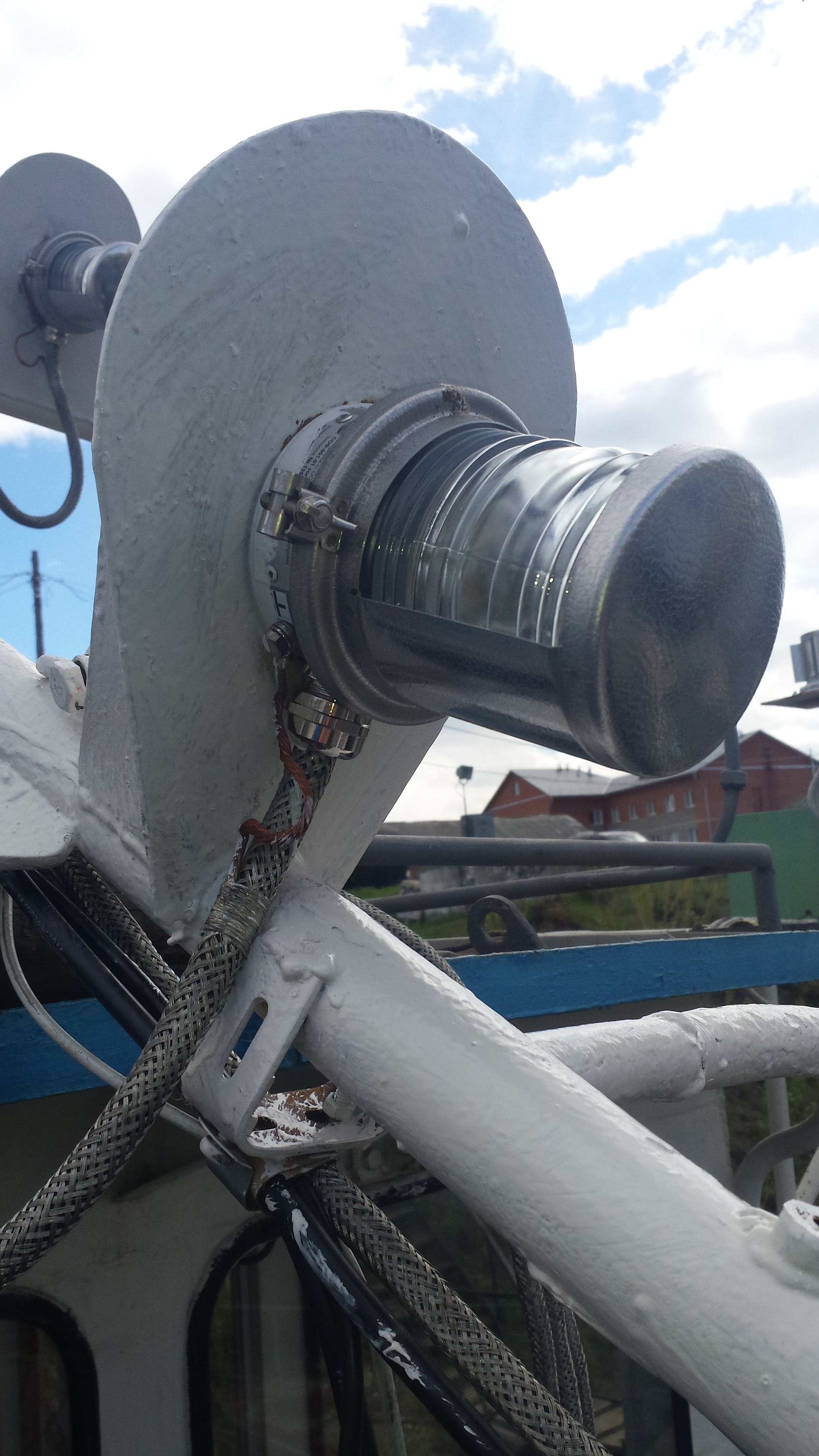

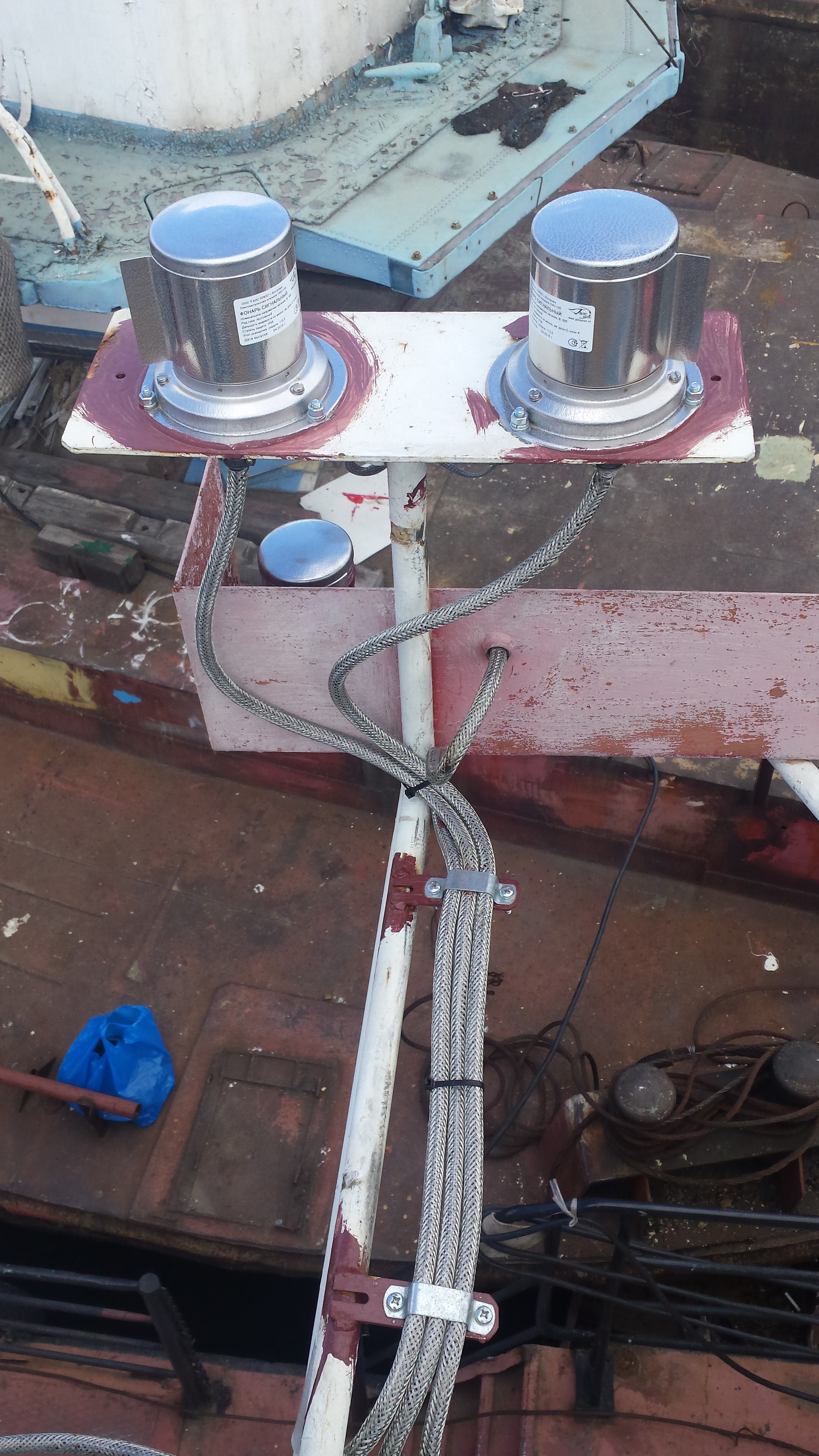

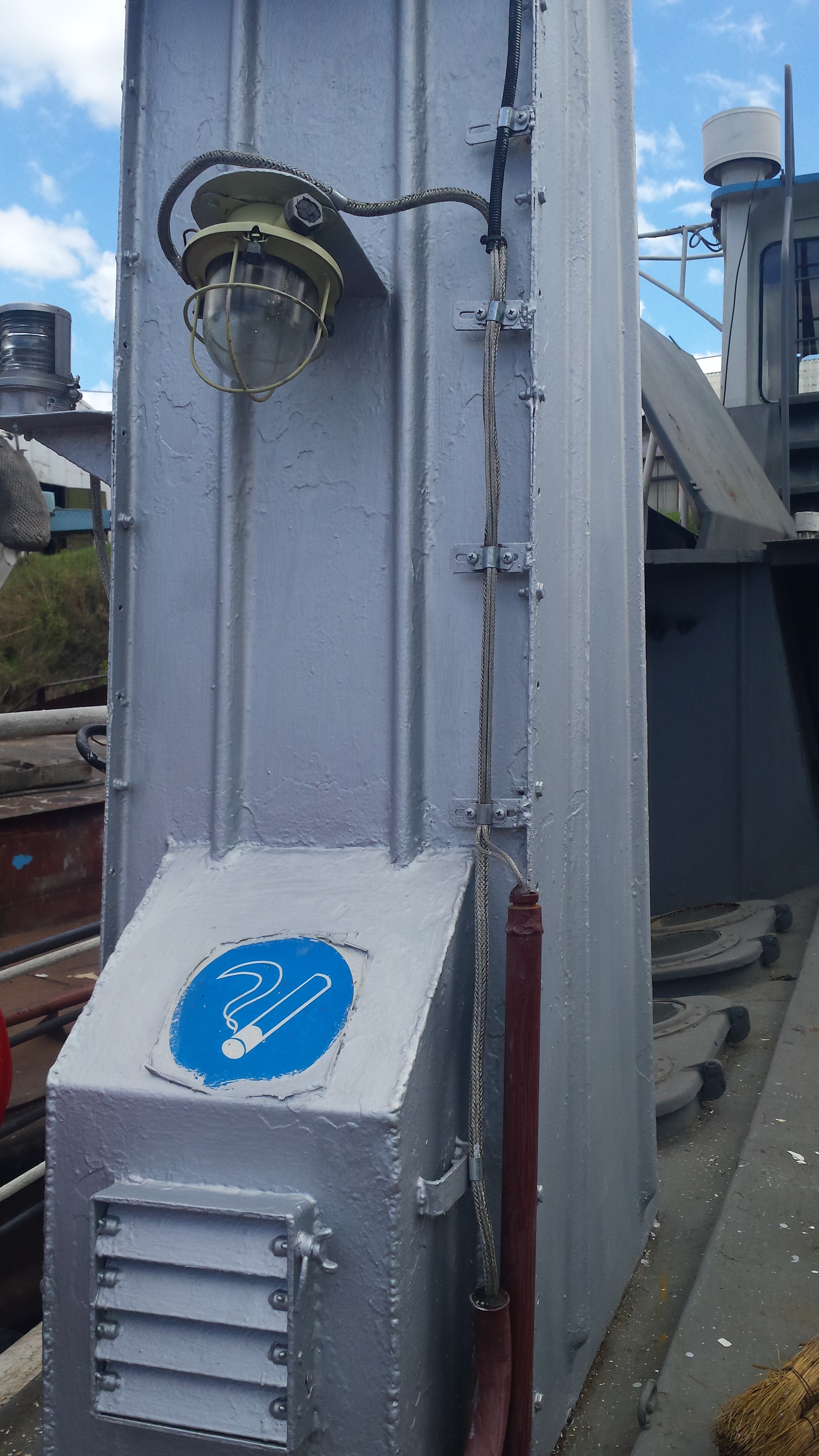

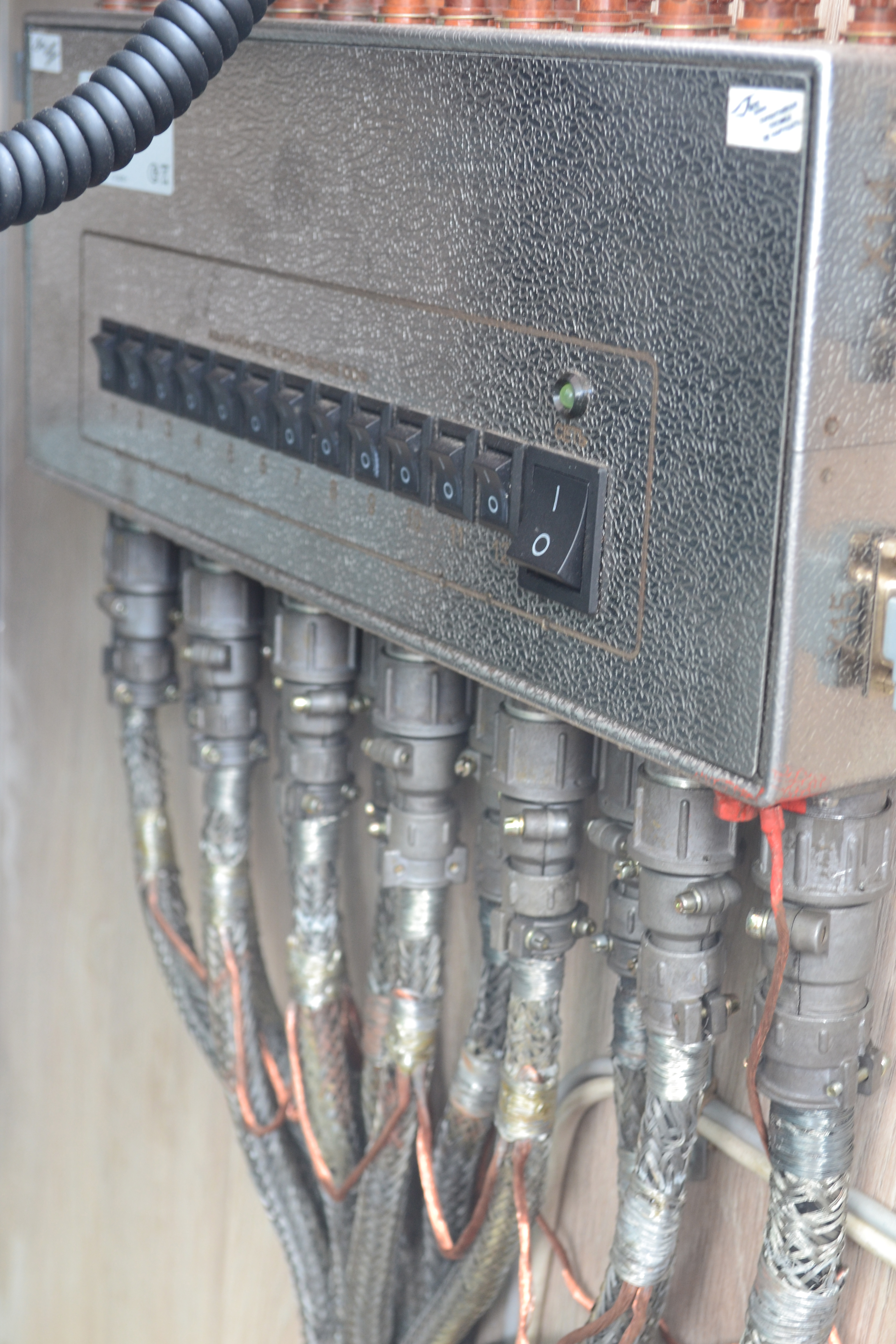

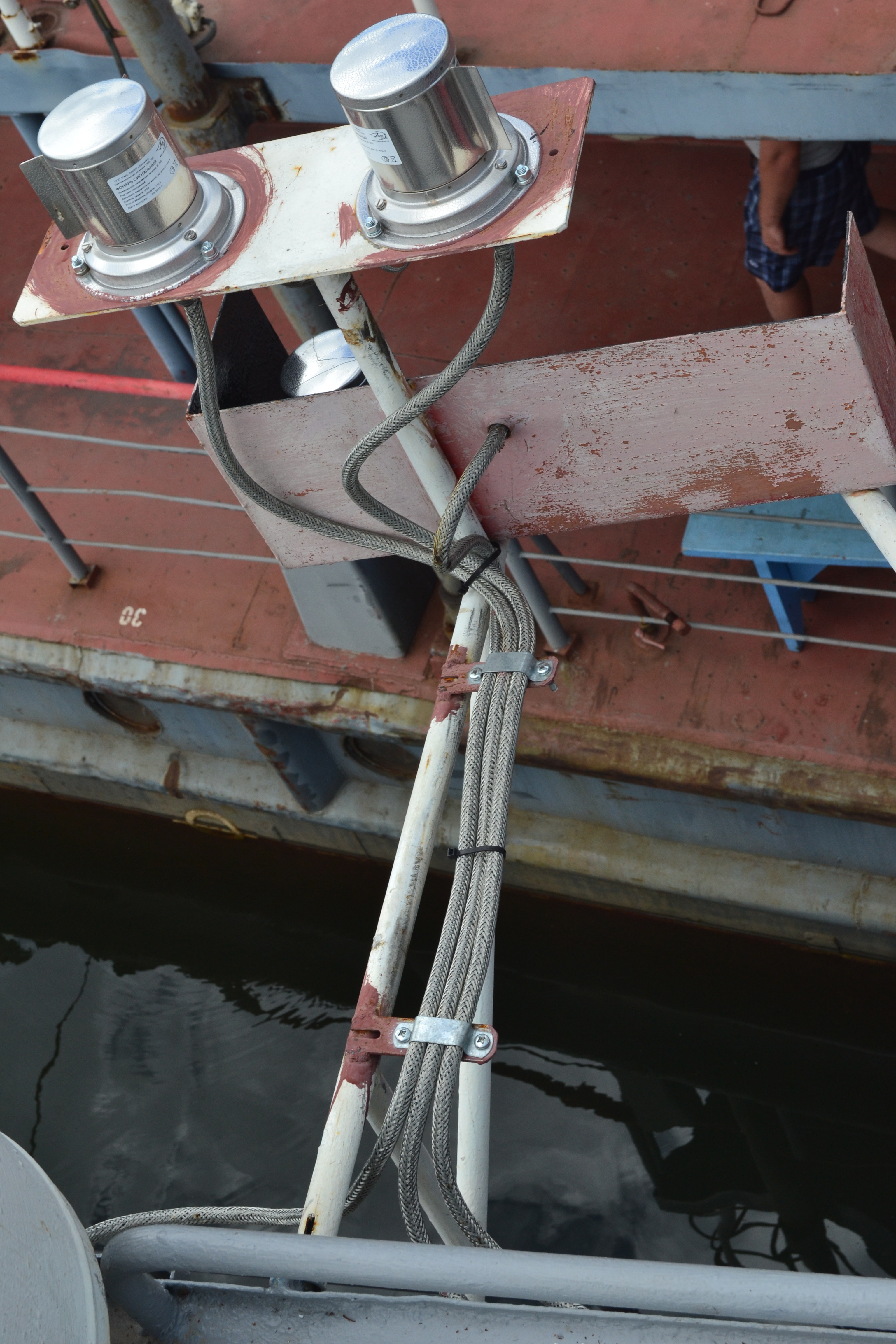

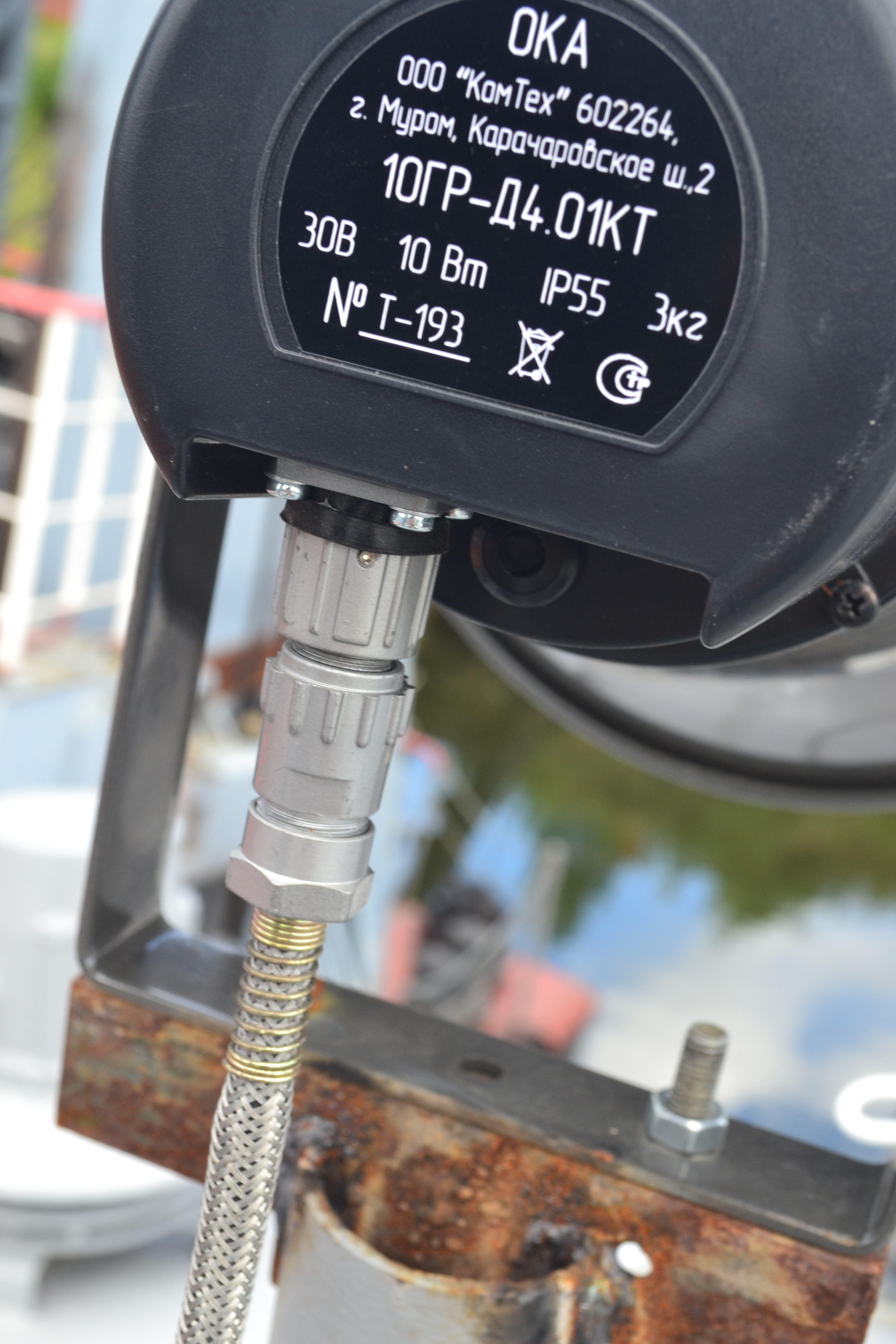

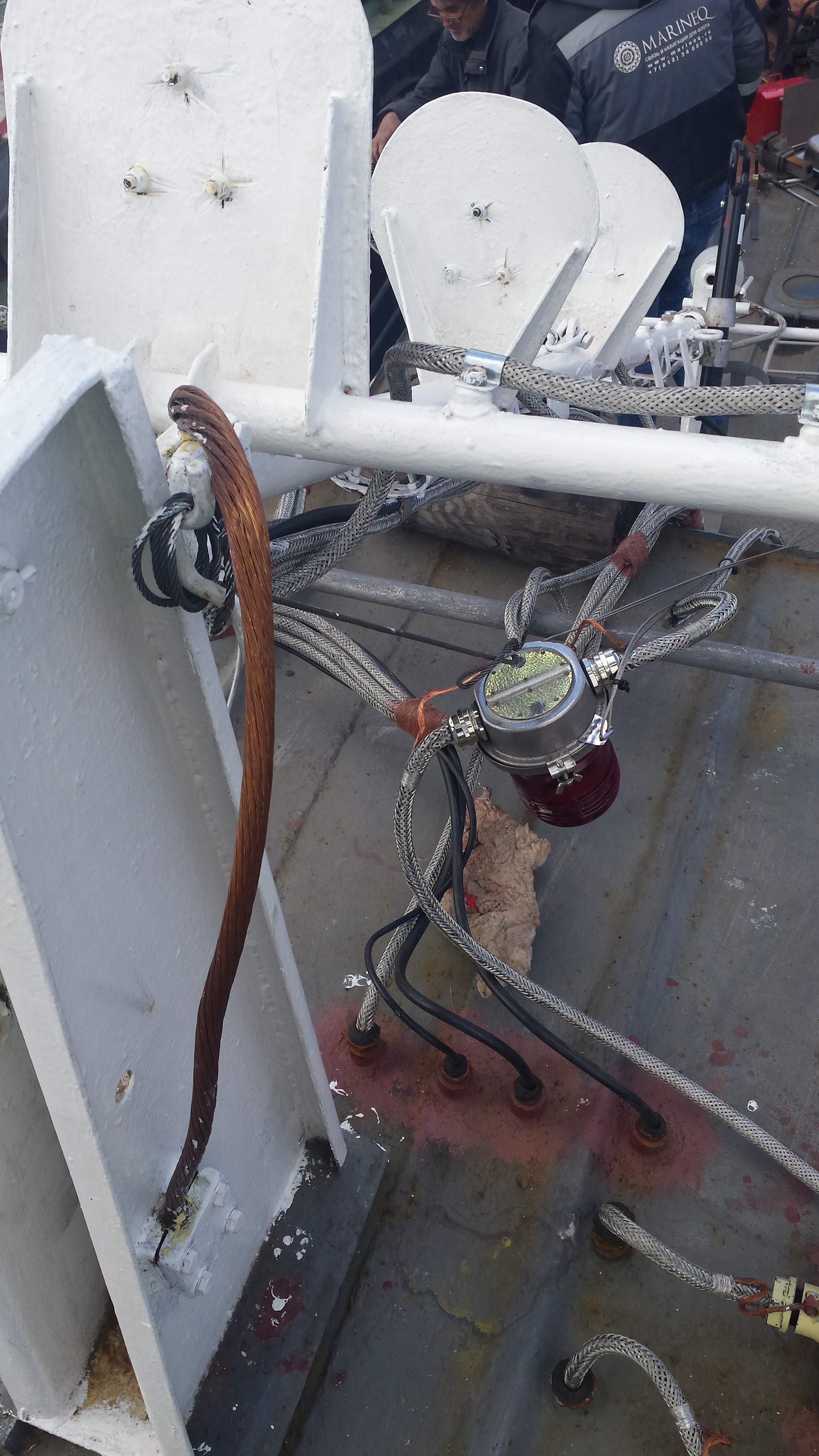

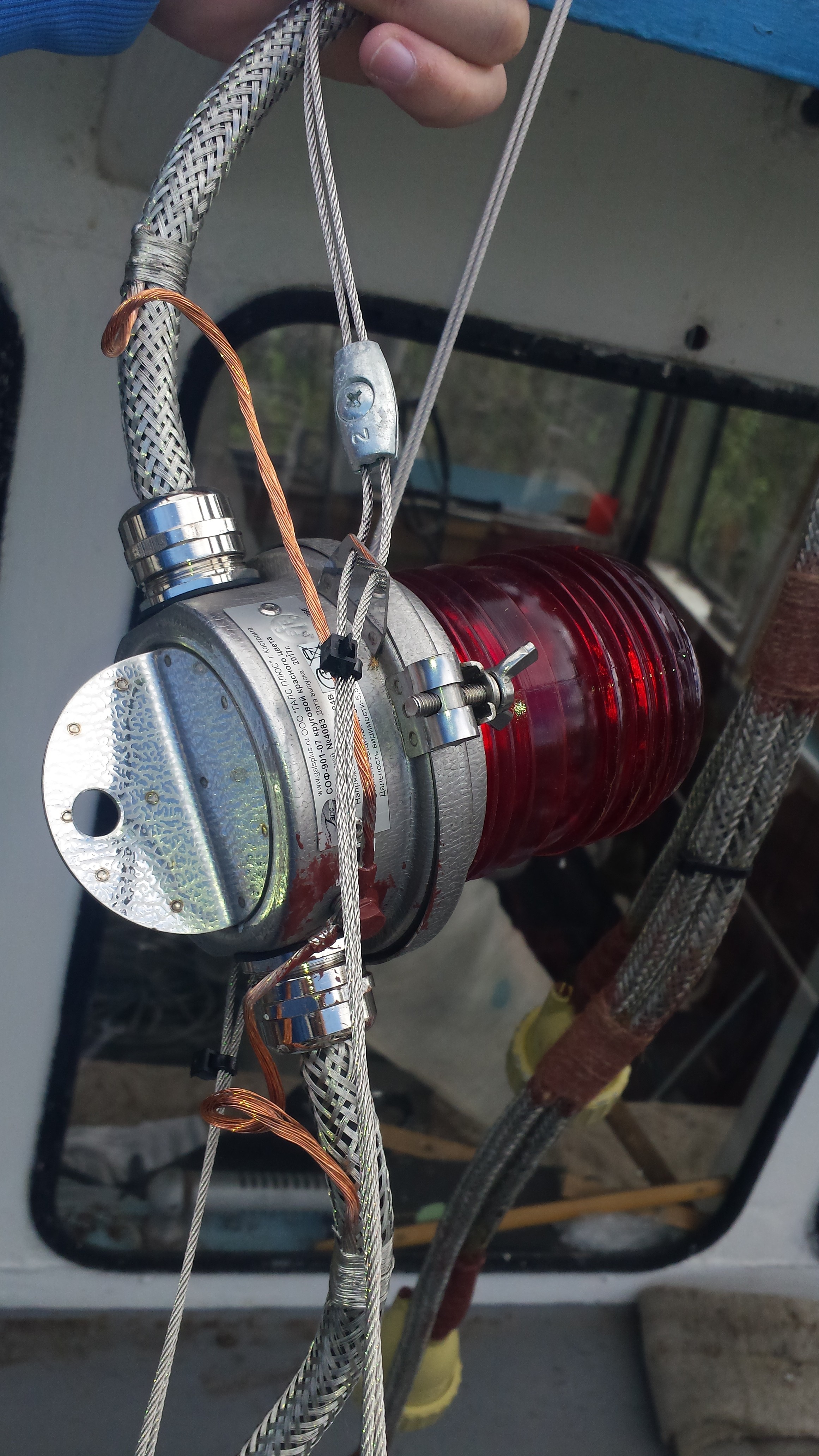

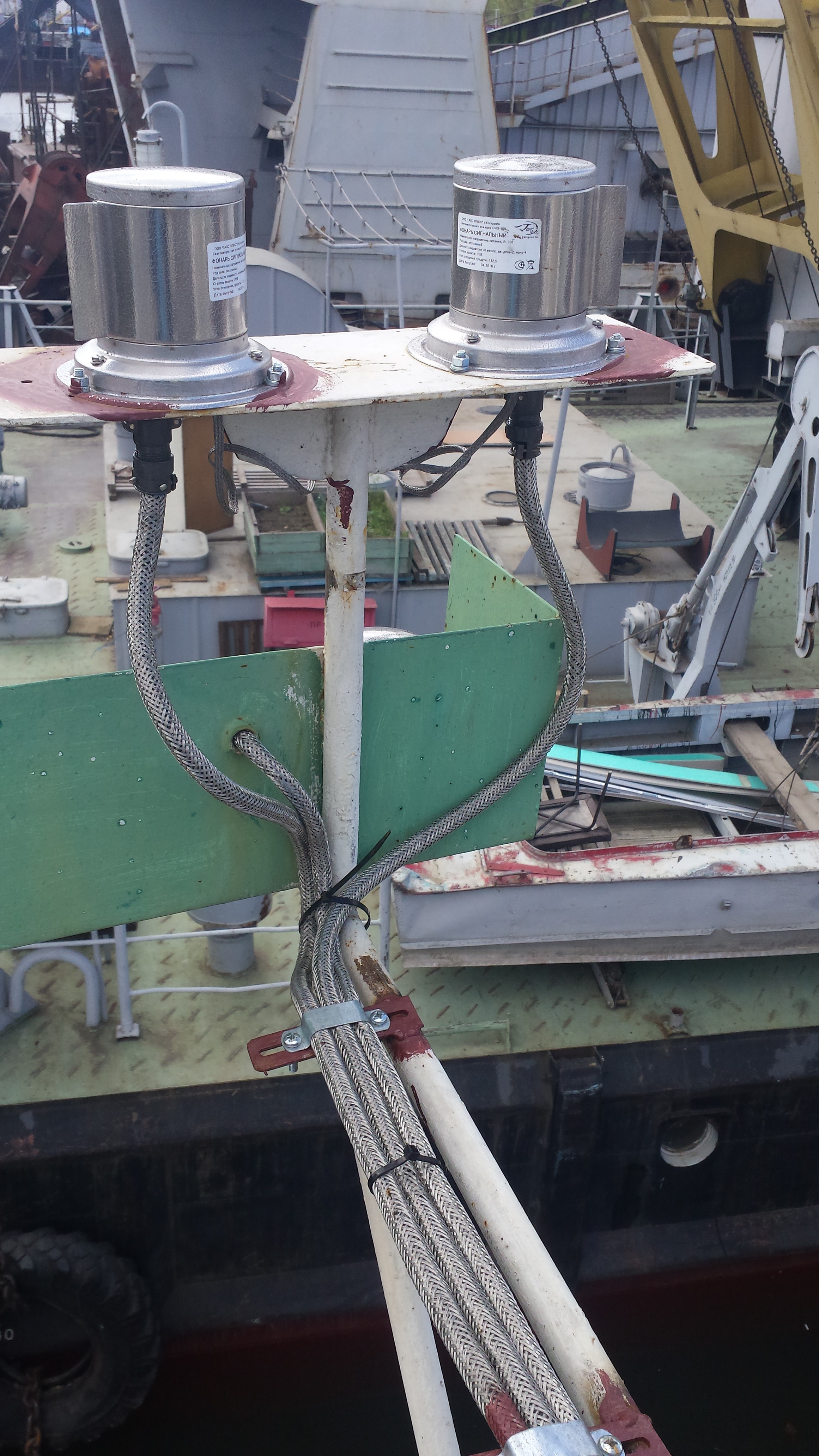

Замена сигнально-отличительных огней и наружного освещения.
Работы по электроприварному насыщению

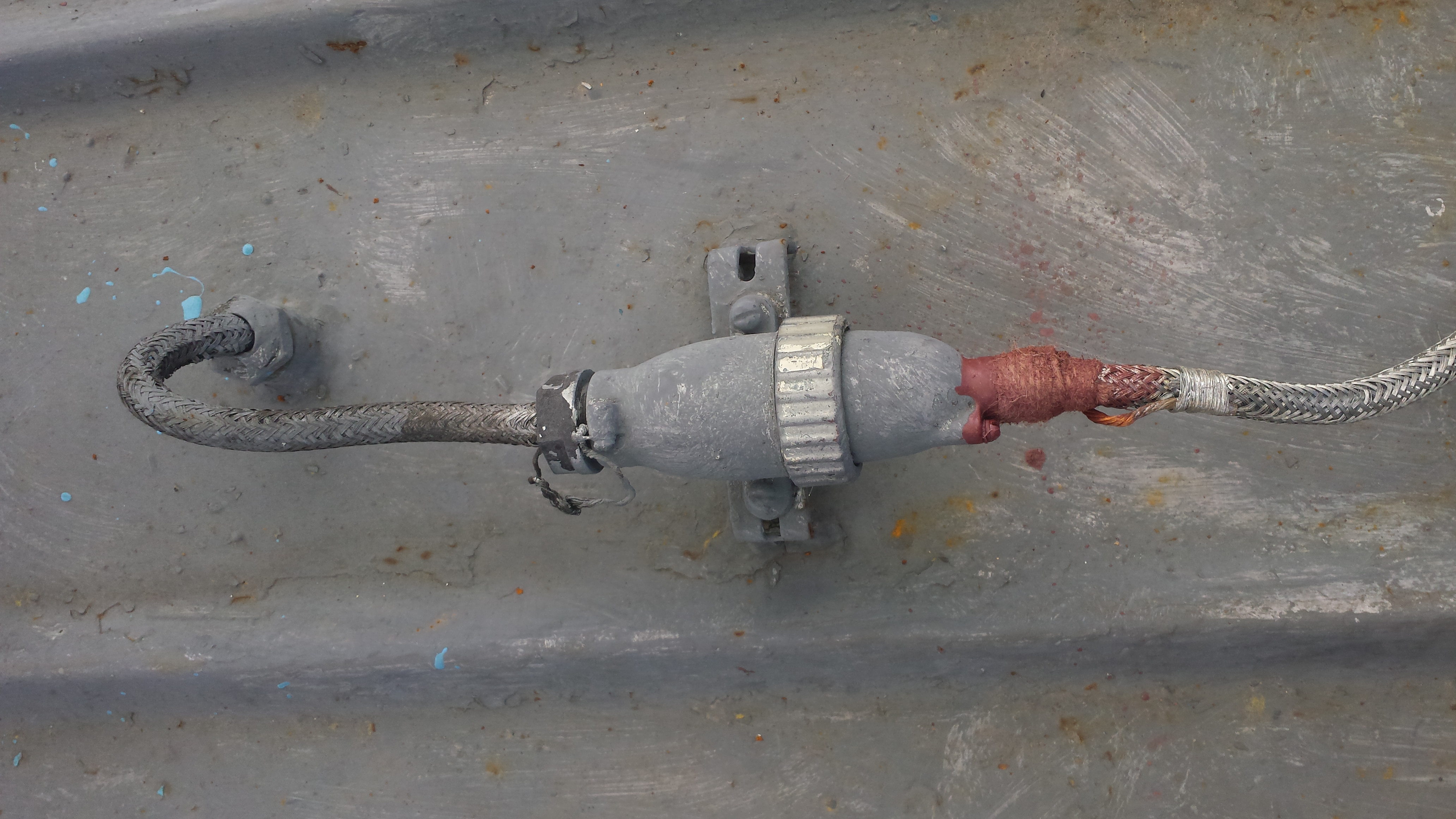

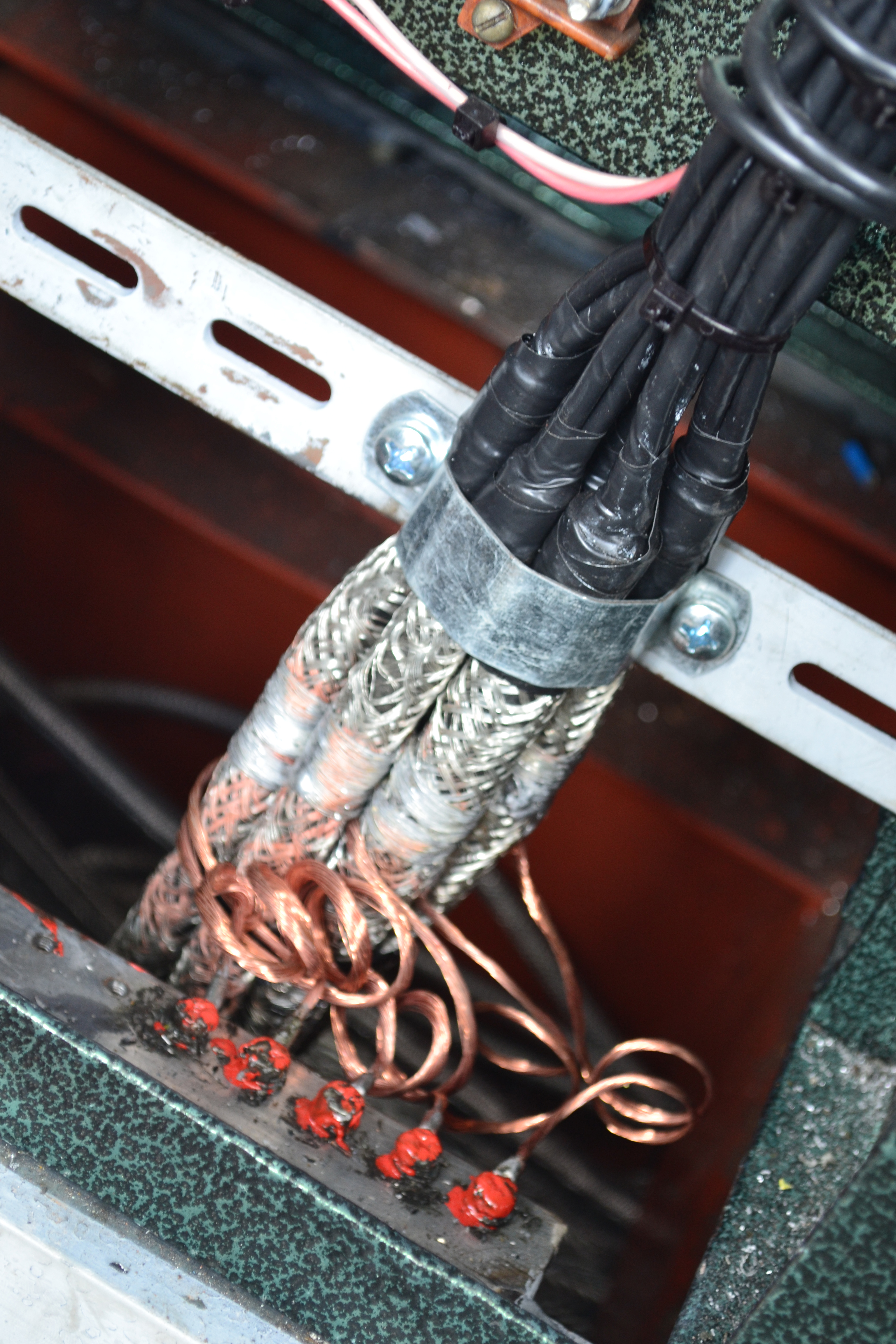

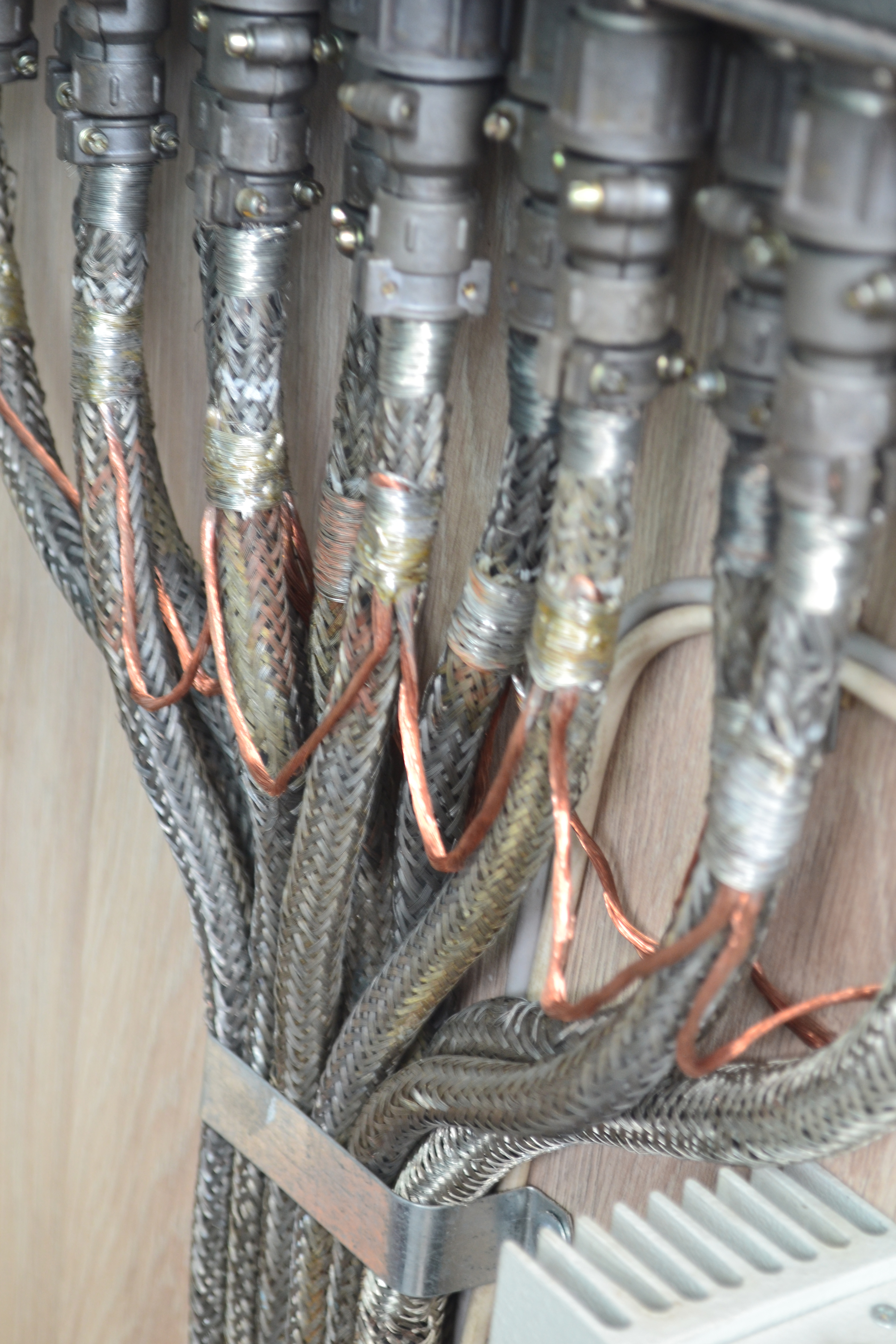

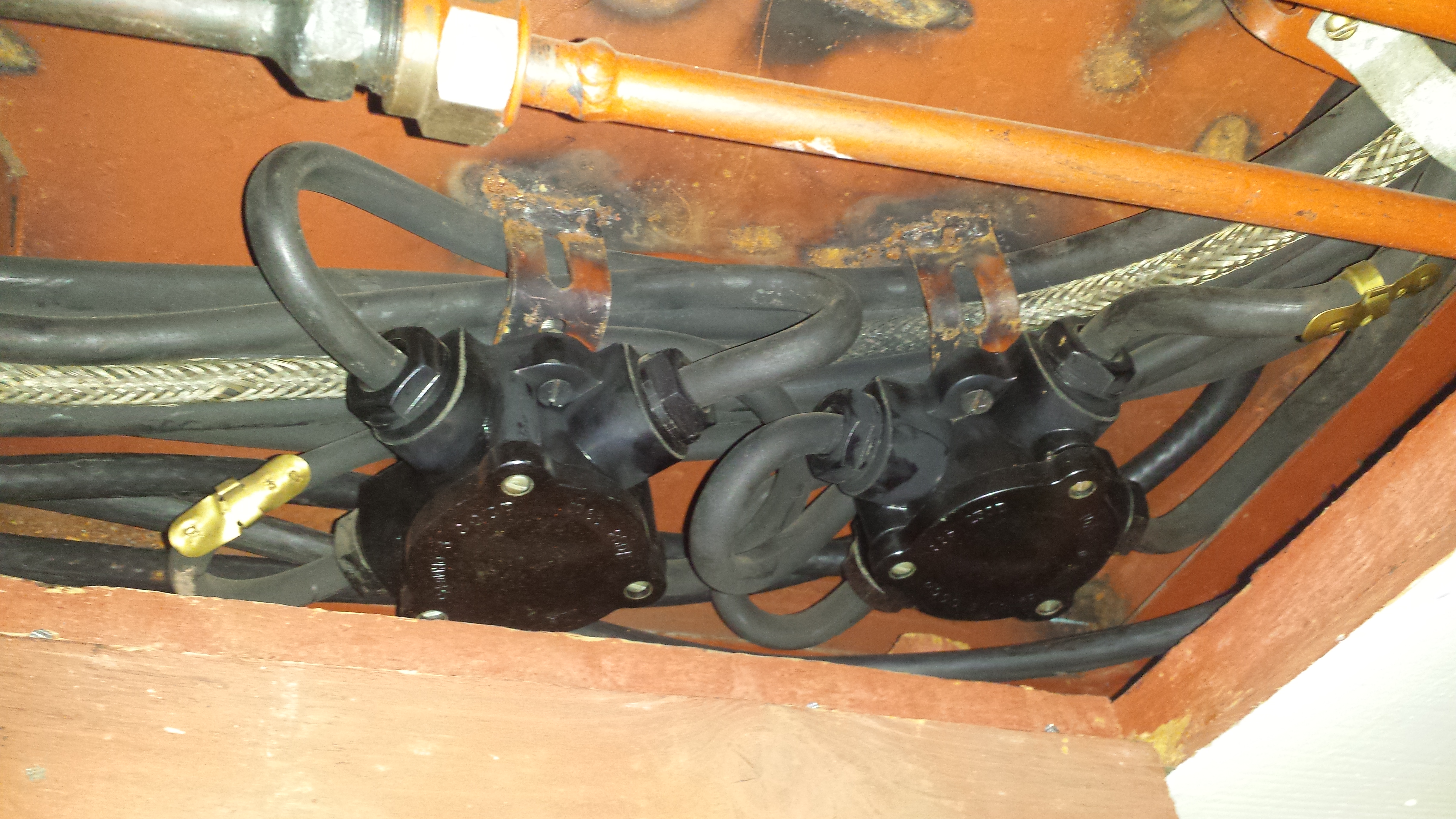

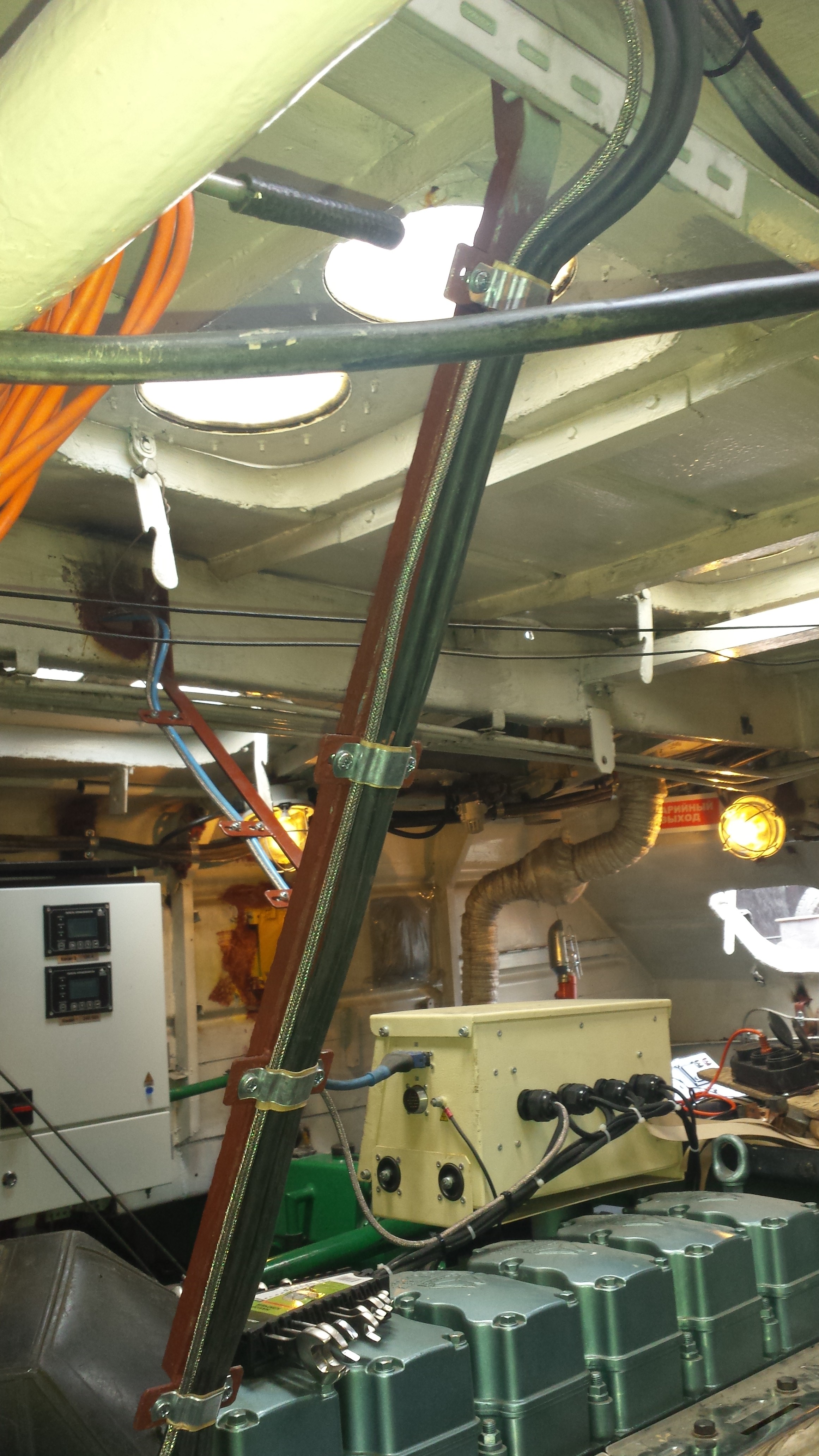

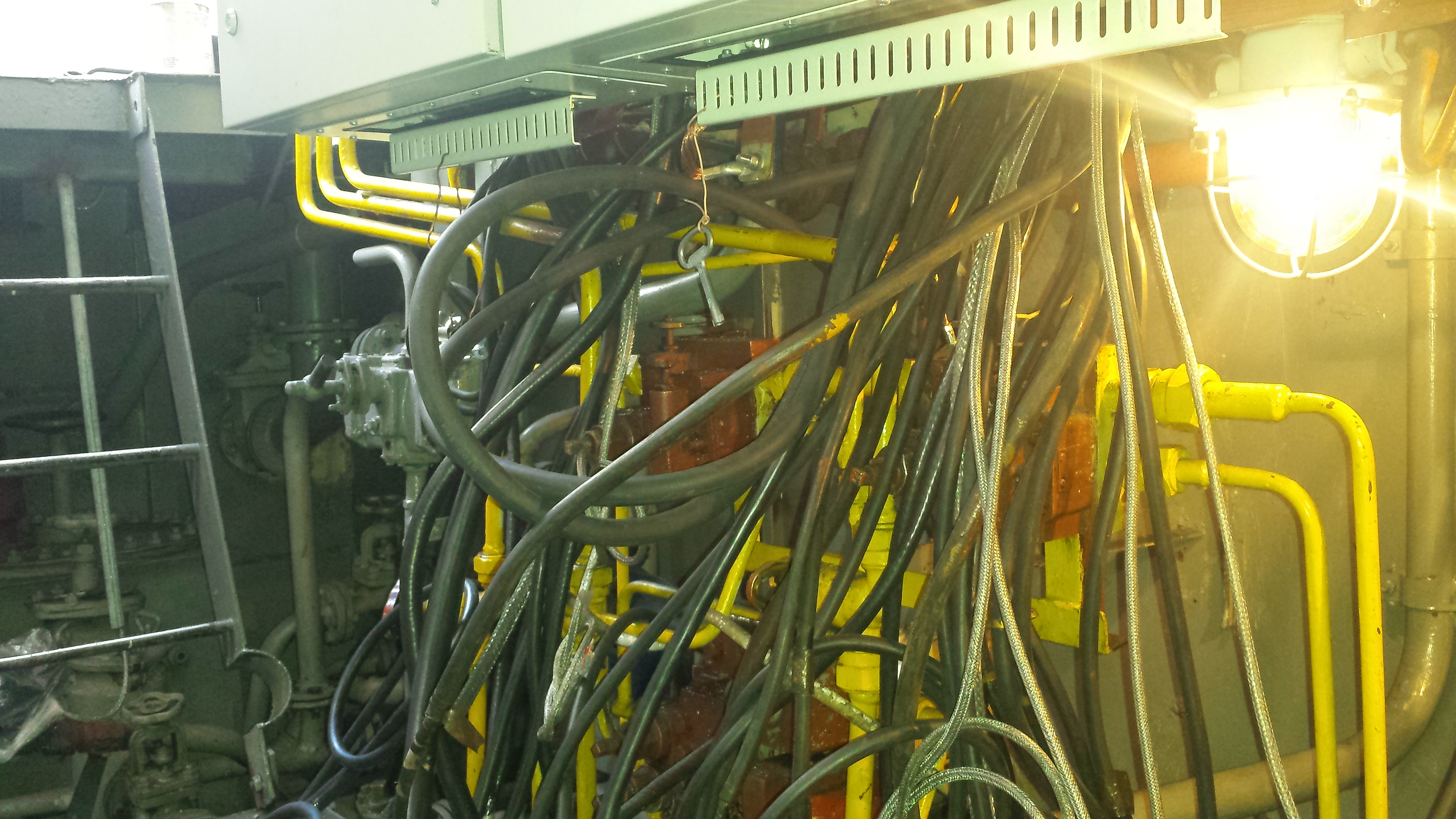

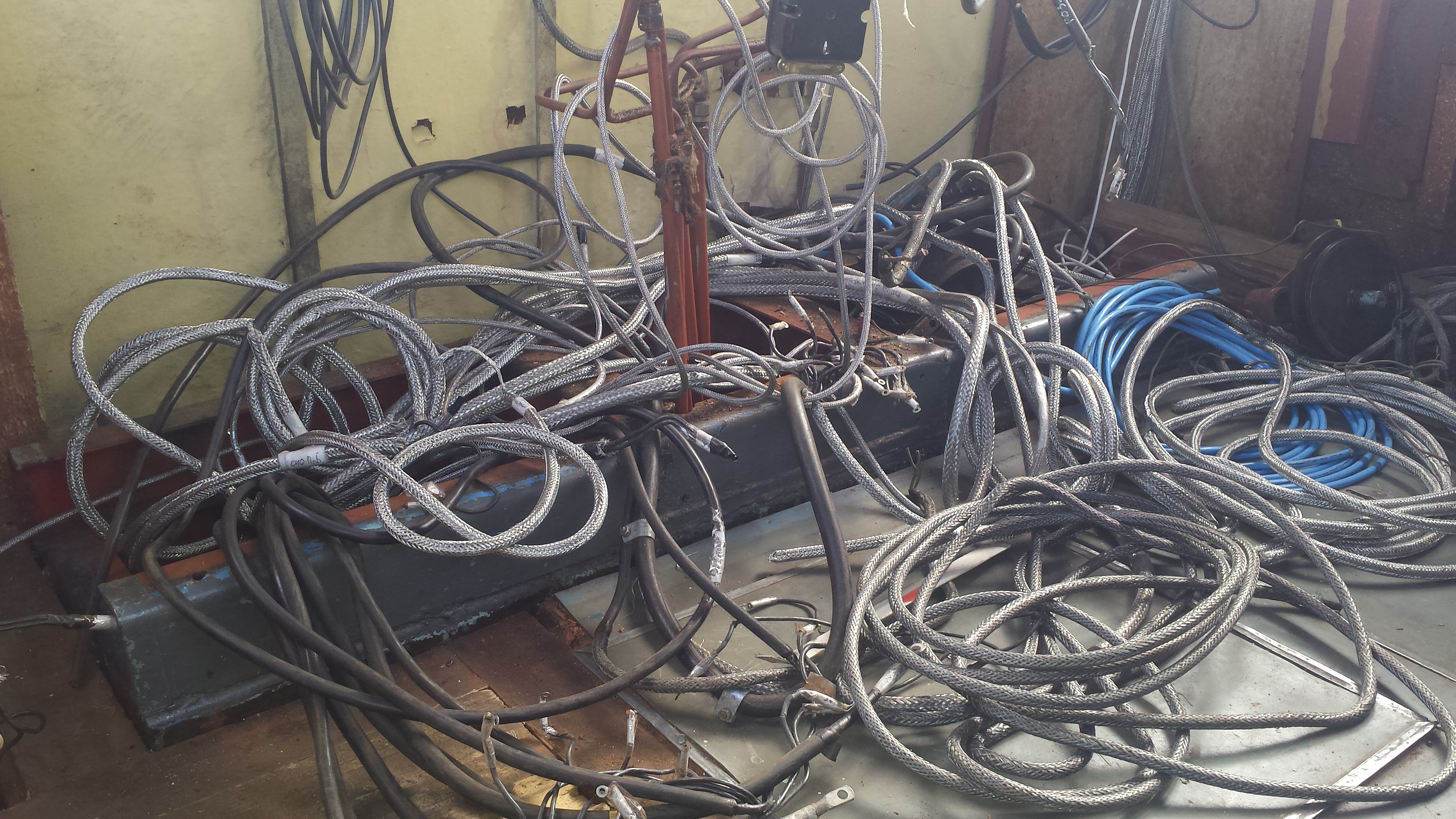

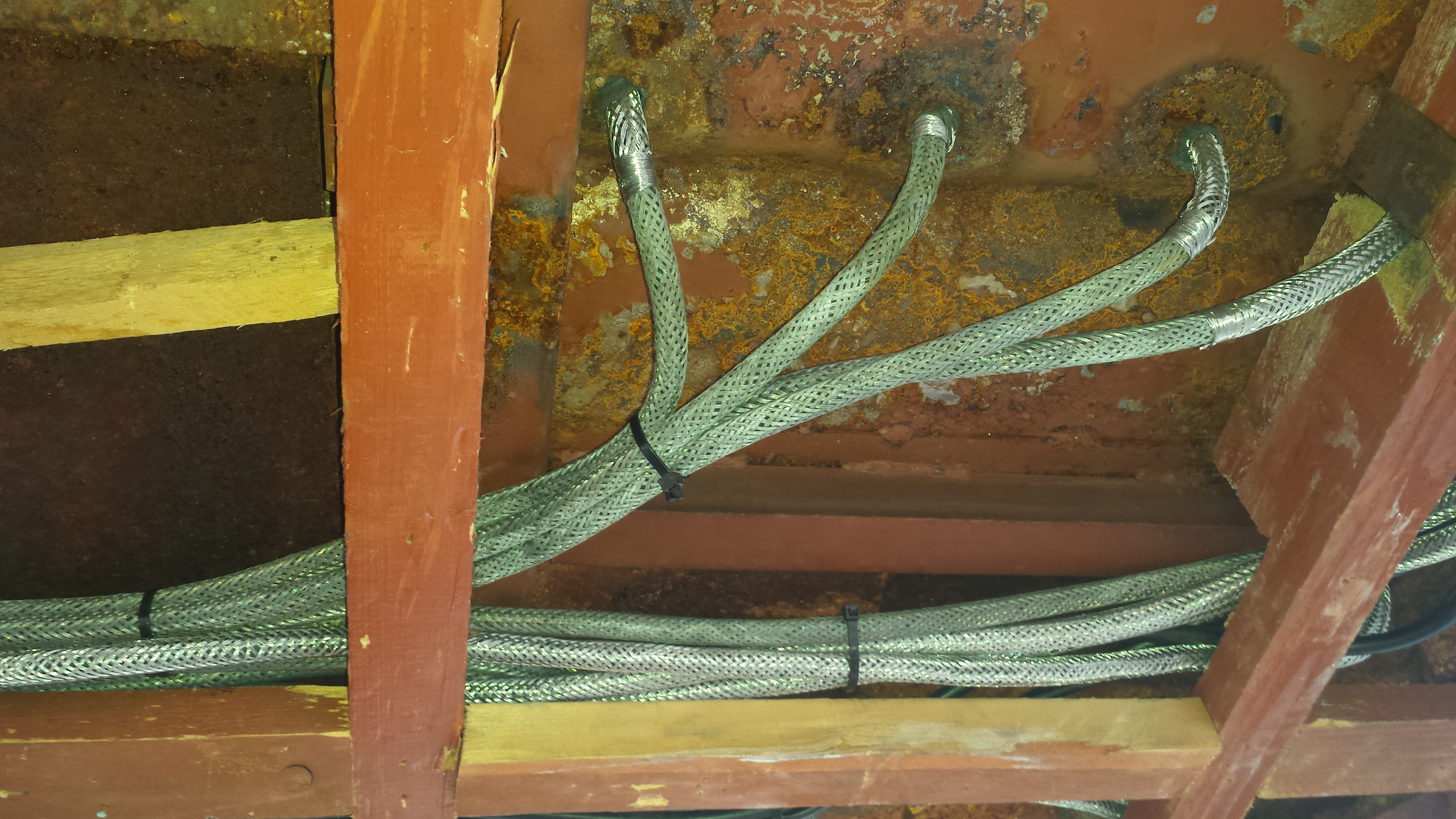

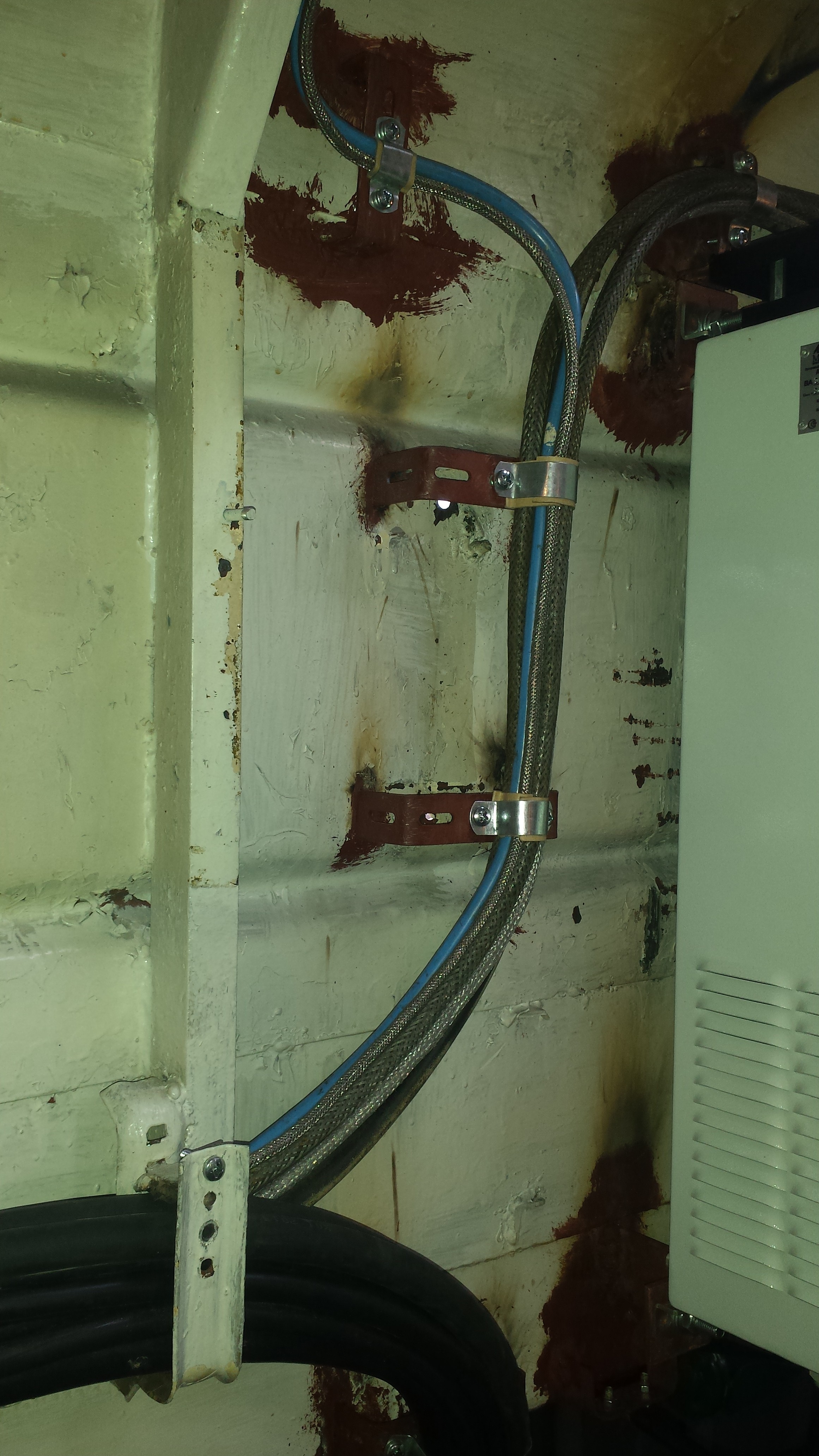

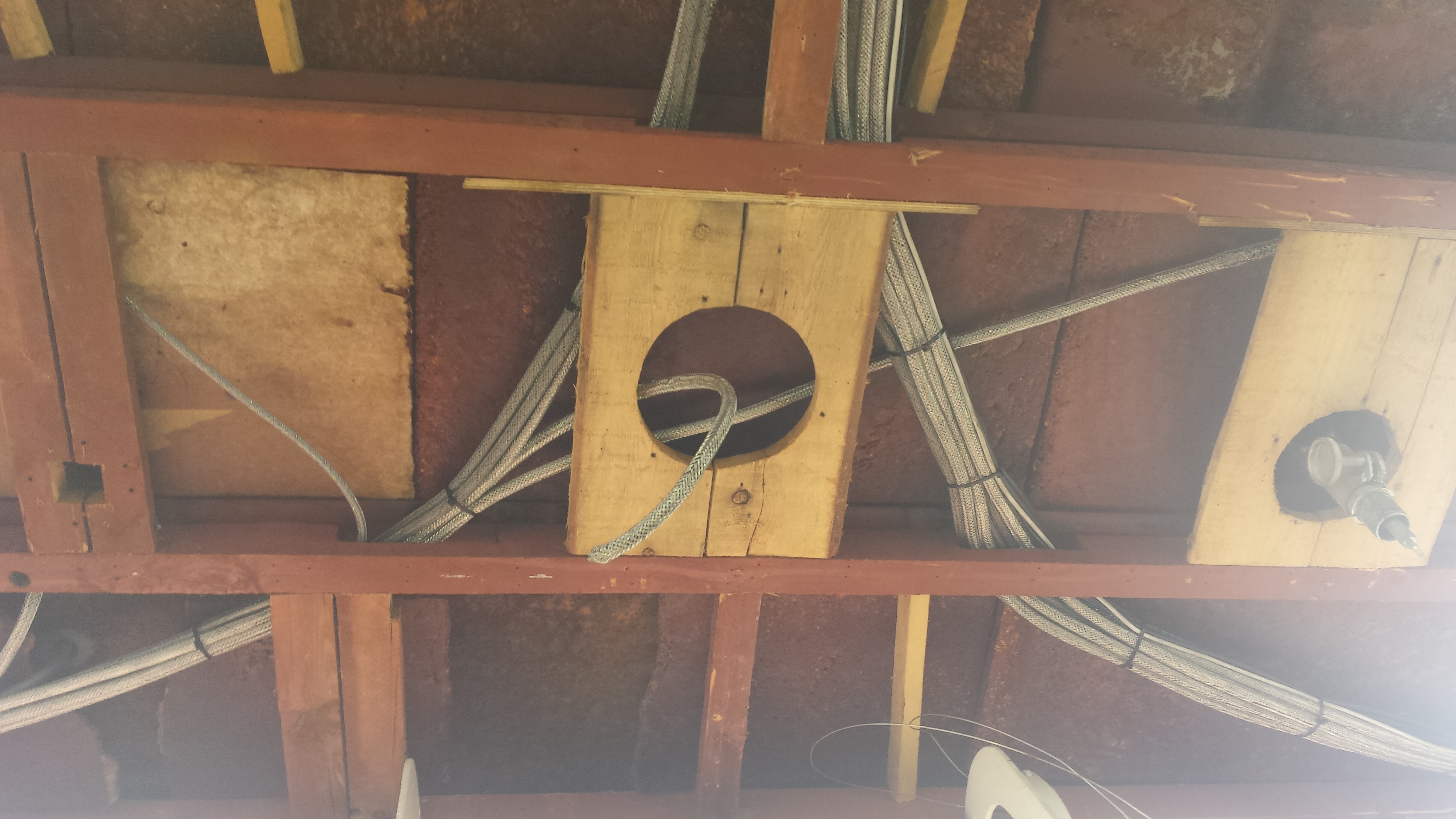

Полная замена кабельных линий судна

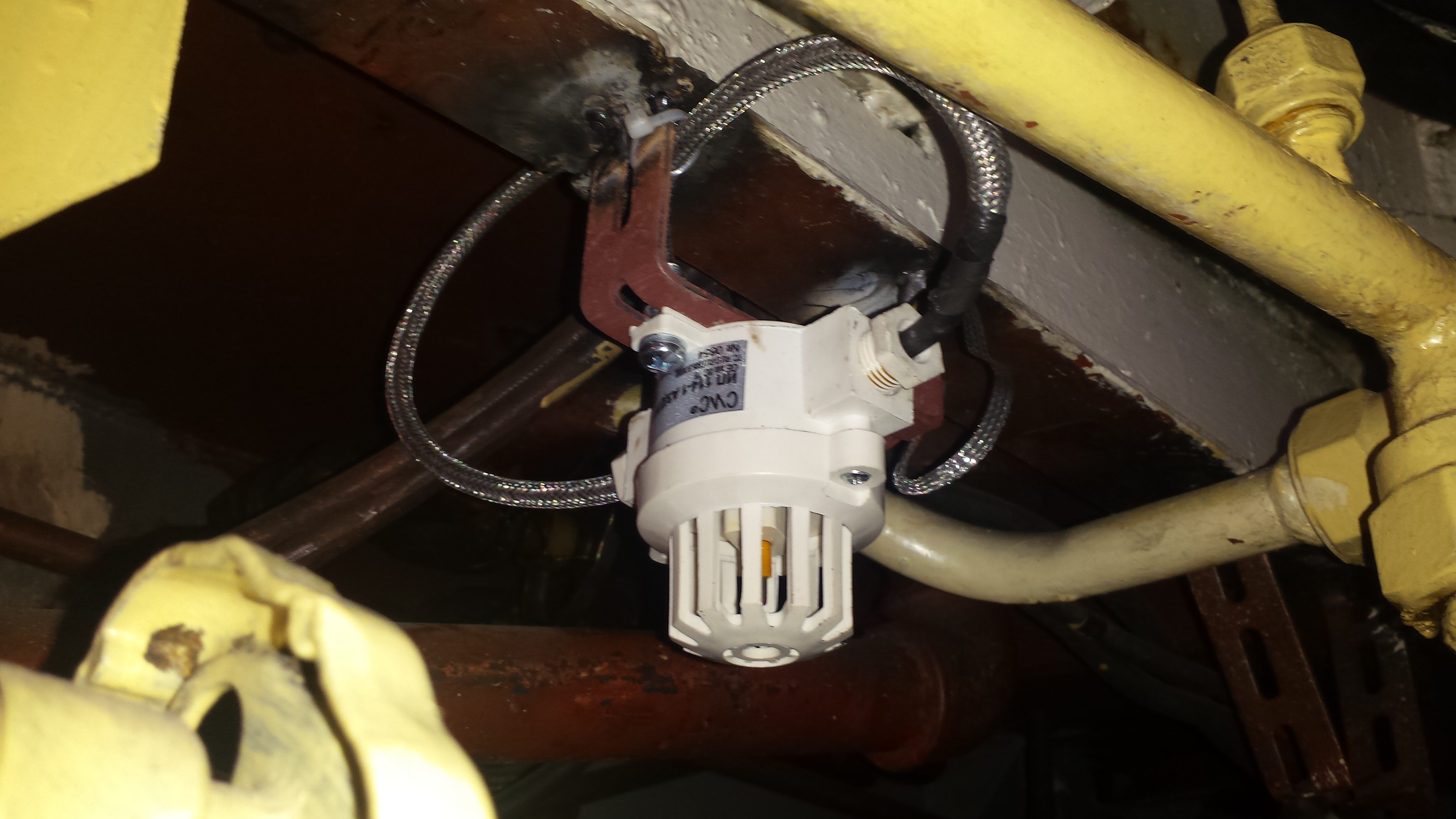

Замена судовых датчиков пожарной сигнализации

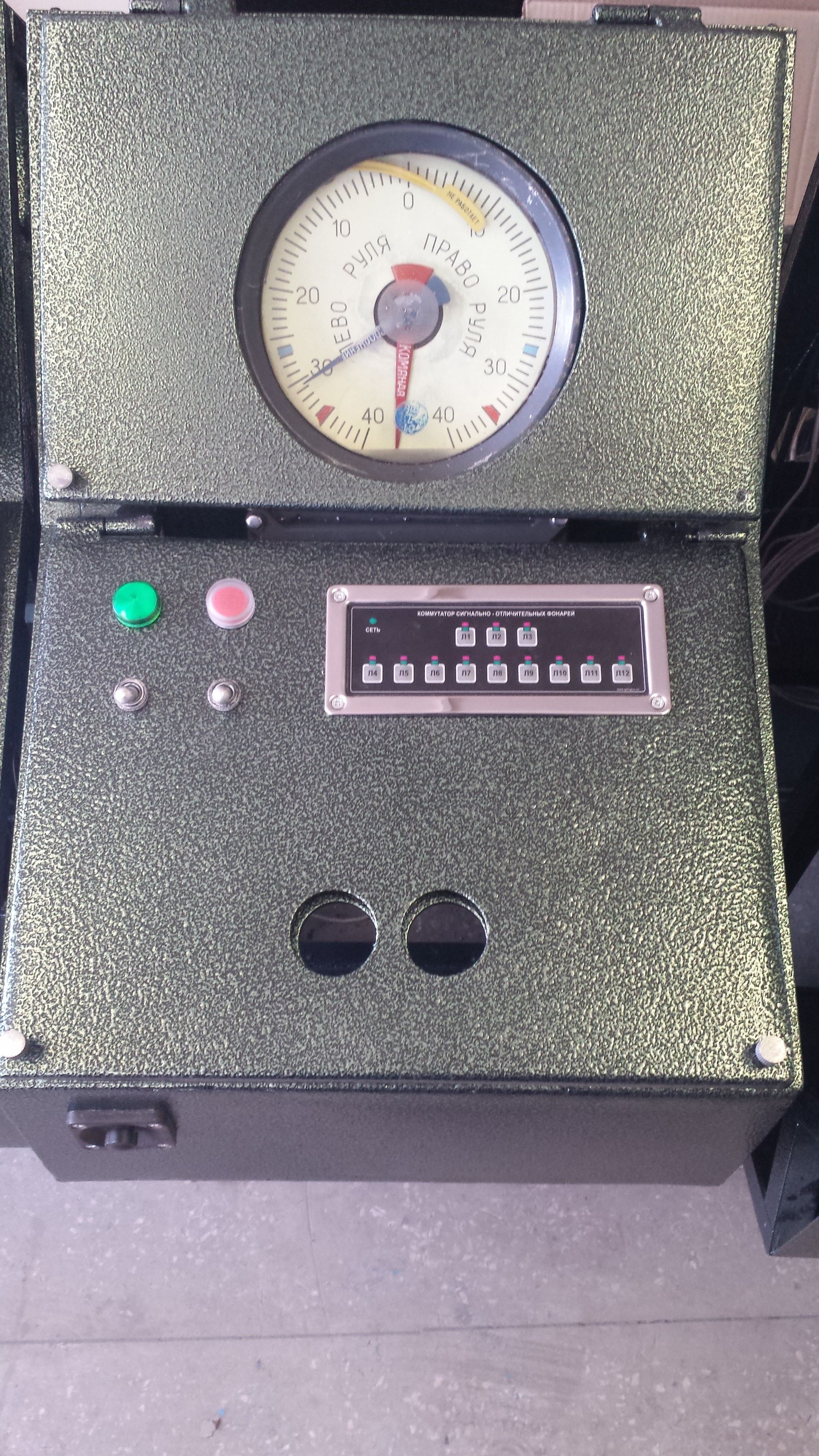

Замена щита управления электропривода рулевой машины.

Все оборудование на судне установлено и подключено в соответствии с требованиями РРР. Полностью проведены пуско-наладочные и сдаточные работы, испытания, в присутствии эксперта РРР. Оформлены соответствующие документы.
Судно сдано в эксплуатацию!
