Что такое BUC?
BUC - важнейшая деталь спутникового терминала
Базовая архитектура обычного спутникового терминала создана исходя из исторического желания сделать наиболее открытую и свободную конструкцию. На протяжении многих лет эта концепция развивала глобальную конкуренцию в создании функционала аппаратных блоков, и, как следствие, улучшилась архитектура и уменьшились затраты для конечного пользователя.
Однако раз изменились операционные требования и улучшились технологии, то требуется изменить и архитектуру системы, чтобы достичь дополнительных преимуществ. Усилитель CPI с интегрированным Преобразователем частот L-диапазона (BUC) позволяет снизить затраты и увеличить надежность передачи данных на низких и средних частотах за счет исключения дублирующих функций в обычной цепи RF терминала.
CPI (ранее Varian Electron Device Group) принимает активное участие в разработке и производстве усилителей мощности волн сверхвысоких частот и сопутствующих товаров в течение 30 лет.
CPI Satcom Division (ранее Varian MEP) был организован в середине 70-х годов двадцатого века. Основной его задачей было объединить сильные стороны существующих на тот момент групп исследователей и разработчиков в сфере коммерческих спутниковых коммуникаций и промышленных усилителей мощности.
С тех пор CPI Satcom Division запустила более тысячи полностью интегрированных усилителей мощности S, C, X, Ku, DBS и Ka диапазона и стала ведущим поставщиком в этой области.
Описание
Частота входящего сигнала L-диапазона начинается с 900 или 950 МГц и находится в промежутке от 500 до 1100 МГц. Нужно быть внимательным к тому, чтобы частота не превысила это значение, иначе это может привести к повреждению. Нужно минимизировать количество ложных сигналов, которые могут привести к снижению производительности или даже сломать усилитель. Входящий сигнал может быть транслирован на следующих частотах:
- 5,850 - 6,425 ГГц
- 5,85 - 6,65 ГГц
- 5,850 - 6,725 ГГц
- 7,9 - 8,4 ГГц
- 14,0 - 14,5 ГГц
- 13.75 - 14.50 ГГц
- 12.75 - 13.25 ГГц
- 17,3 - 18,1 ГГц
- Ка-диапазон (до 1 ГГц в диапазоне частот 27,5 до 31,0 ГГц)
- Три диапазона (5,85 - 6,65 ГГц, 7,9 - 8,4 ГГц и 13,75 - 14,50 ГГц)
Если гетеродин BUC выйдет за пределы допустимых координат или за пределы полосы захвата, тогда сигнал тревоги будет отправлен на дополнительный пульт CPI через программное обеспечение «Setup & Remote». Тревога будет отправлена порту, но усилитель не будет больше предпринимать никаких действий. Или же сигнал тревоги может быть установлен для конкретной ошибки непосредственно пользователем в протоколе CIF (с помощью прилагаемой утилиты или панели дистанционного управления). В том случае, если BUC будет разблокирован, усилитель сообщит об ошибке и отключит HV. Команда сброса восстановит работу усилителя, как только будет исправлена ошибка.

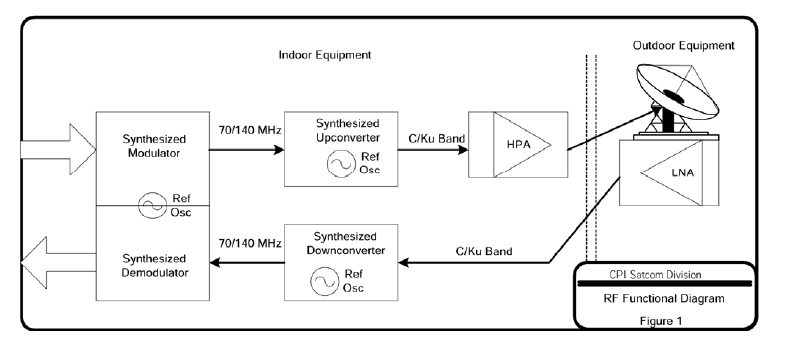

На рисунке 1 можно увидеть обычный спутниковый терминал с клиентским аналогом и цифровой информацией, проходящей через физически автономный модем, повышающий частоту преобразователь, понижающий частоту преобразователь, HPA и LNA. В этой системе есть три опорных кварцевых генератора и четыре синтезированных генератора, содержащиеся в пяти отдельных устройствах.

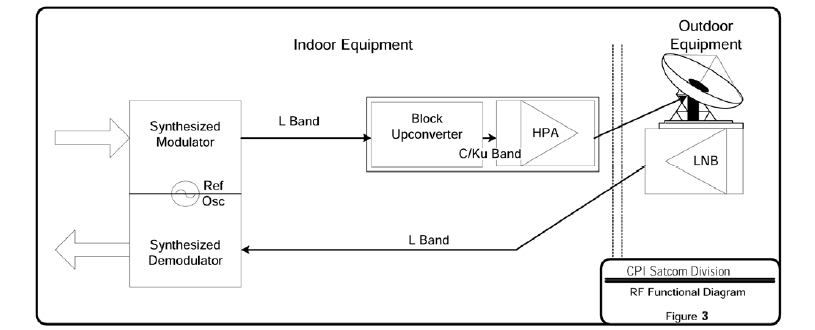

На рисунке 2 показана модификация этой конструкции, где HPA был перемещен на открытый воздух и был установлен непосредственно рядом с антенной. Это позволит уменьшить потери сигналов на сверхвысоких частотах между HPA и антенной.

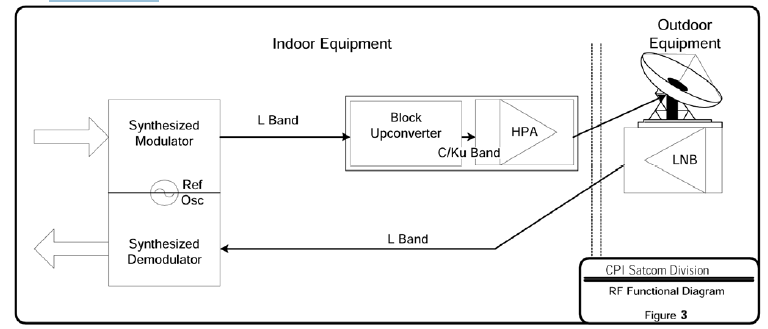

На рисунке 3 показано, как усилитель с новым преобразователем высокой мощности устраняет ненужные синтезаторы и осцилляторы. Это позволяет уменьшить количество физических серверов до трех. Устраняя лишние преобразования, можно сократить расходы и избежать нежелательных побочных частот.
