Что такое магнитный компас?

Магнитный компас - незаменимая составляющая навигационного оборудования

Магнитный компас – это навигационный прибор, реализующий физический принцип способности магнитной стрелки ориентироваться вдоль магнитных линий Земли, при помощи которого определяется судовой курс, а также направления на объекты, непосредственно наблюдаемые судоводителем. Идеальный магнитный компас указывает направление на север вдоль магнитного меридиана Земли, проходящего через магнитные полюса. Точность магнитных компасов уменьшается по мере приближения к магнитным полюсам.

При определении направления движения судна учитывается, что магнитный и географический полюс не совпадают, и угол между соответствующими магнитным и истинным меридианами, называемый магнитным склонением, отличен от нуля. Кроме этого, колебания магнитосферы Земли и собственное магнитное поле судов, в конструкции которых присутствуют магнетики, вносят в показания магнитного компаса помехи, именуемые девиацией магнитного компаса. Направление, указываемое магнитным компасом, соответствует компасному меридиану, поэтому девиация магнитного компаса определяется как угол между магнитным меридианом и компасным. Для определения истинного курса учитывается магнитное склонение и девиация магнитного компаса.

Состав судового магнитного компаса:

• Котелок с картушкой
• Нактоуз
• Пеленгатор
• Девиационный прибор

Котелок магнитного компаса представляет собой цилиндрическую ёмкость из двух частей, расположенных друг под другом. Верхняя содержит свободно перемещаемую в растворе этилового спирта картушку - немагнитный диск с нанесенной шкалой и магнитными стрелками, а нижняя - компенсирует изменение объема компасной жидкости, зависящие от внешних причин, например, температуры окружающей среды. Карданный подвес компенсирует судовую качку.

Нактоуз магнитного компаса – по сути, корпус с защитным колпаком, амортизирующим подвесом и  подсветкой, внутри него также расположен девиационный прибор, назначение которого – «уничтожение» девиации магнитного компаса. Однако даже с учетом "уничтожения" в расчетах направления учитывается остаточная девиация, изменяющаяся по мере движения судна.

Пеленгатор магнитного компаса определяет угловые направления на видимые объекты. Упрощенно пеленгатор состоит из закрепленных на основании мишеней (глазная и предметная) и чашки дефлектора. Пеленгатор вращается относительно азимутального круга. Предметная мишень имеет откидное зеркало для получения пеленга небесных объектов.

Виды судовых компасов:

Магнитный компас – не единственный вариант конструкции судового компаса. Также производителями судового оборудования предлагаются гироскопические компасы (на основе гироскопа), указывающие направление истинного полюса, а не магнитного, и гарантирующие точность показаний в высоких широтах, однако чувствительные к ускорениям судна; электронные компасы, работающие через интерфейсы передачи данных, передавая информацию на совместимое судовое оборудование; спутниковые компасы – устройства, работа которых основана на информации спутникового позиционирования – распространенный вид судовых компасов, предлагаемый большим числом производителей навигационного оборудования и обеспечивающий точность измерений. Выбор конструктивного типа судового компаса зависит от типа судна и оснащения, экономической целесообразности и благосостояния судовладельца.

Чтобы выбрать и купить судовой компас, надо либо понимать отрасль, либо обратиться в компанию Маринэк, инженеры которой реализовали десятки проектов оснащения судов любых типов всеми видами судового оборудования, включая магнитные компасы, характерные для маломерного флота.

На страницах каталога Интернет-магазина Маринэк представлены магнитные компасы производителей мирового уровня, а также не уступающие по качеству российские приборы. Компания принимает заказы на оснащение судов магнитными компасами мировых брендов, таких как:

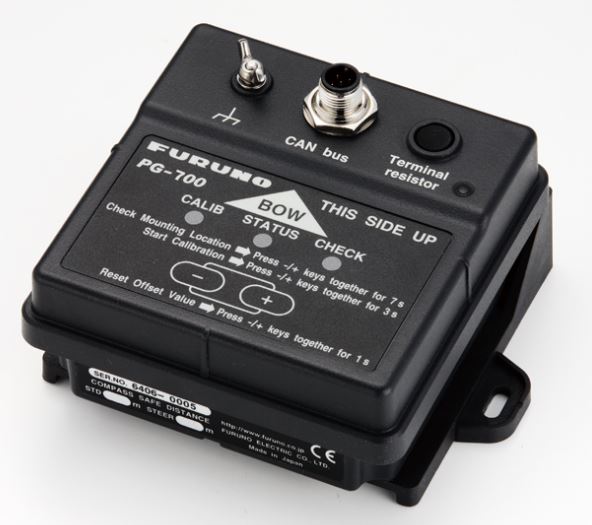

• Furuno
• KVH
• Simrad

Российские устройства аналогичного функционала представлены моделями: Азимут-90М, КМ145, КМ69-М, УКПМ-М и другими. Перечисленные модели одобрены сертификатом как Морского, так и Речного Регистров, что говорит о  соответствии сегодняшним требованиям рынка.

Обращаясь в компанию Маринэк, заказчик получит информацию как по техническим, так и юридическим аспектам использования требуемого судового оборудования, целесообразности выбора того или иного устройства, совместимости и т.д. Магнитные компасы, купленные в Маринэк, проверены практикой и временем.

Рынок судовых компасов широк, поэтому при выборе конкретной модели будет полезным послушать мнение инженеров. Оснащая собственное судно оборудованием, помните, что комфорт на борту складывается из безотказной работы всех судовых систем, включая магнитный компас и прочие "мелочи", без которых невозможно представить современное судно.
