ГМССБ: история, технологии и перспективы
Глобальная морская система связи при бедствии и для обеспечения безопасности (ГМССБ) — результат больше чем векового развития морской радиосвязи. Путь от искры передатчика Маркони и сигнала SOS до спутниковых аварийных радиобуев и цифрового избирательного вызова занял почти сто лет, и система продолжает меняться. Рассказываем, как появилась ГМССБ, что изменила её модернизация 2024 года и какие технологии придут в морскую связь в ближайшие годы.
До радио: флаги, огни и сигнальные ракеты
Пока на судах не было радио, позвать на помощь можно было только тех, кто находился в пределах видимости или слышимости. Для этого использовали сигнальные флаги, огни, выстрелы из пушки, ракеты и колокол. В XIX веке появился Международный свод сигналов: флажные сочетания позволяли передать сообщение, понятное морякам разных стран. Но днём такой сигнал видели всего на несколько миль, а ночью, в шторм или туман он и вовсе был бесполезен. Судно, потерпевшее бедствие вдали от торговых путей, чаще всего оставалось без помощи.
Эпоха радиотелеграфа и сигнал SOS
Всё изменило изобретение радио на рубеже XIX и XX веков. Уже в 1899 году беспроводной телеграф впервые помог спасти людей на море, а в 1909 году радиограмма с лайнера Republic, столкнувшегося с другим судном у берегов США, позволила снять с тонущего судна около полутора тысяч человек.
Сначала единого сигнала бедствия не было: радисты компании Маркони передавали CQD, немецкие — SOE. В 1906 году Берлинская международная радиотелеграфная конвенция утвердила простой и узнаваемый в азбуке Морзе сигнал SOS — три точки, три тире, три точки. Он официально вступил в силу 1 июля 1908 года.
Переломным моментом стала гибель «Титаника» в 1912 году. Ближайшее судно не услышало сигнал бедствия: его единственный радист закончил смену и лёг спать. После катастрофы в 1914 году приняли первую Международную конвенцию по охране человеческой жизни на море — СОЛАС, а пассажирские суда обязали оснащать радио и нести постоянную радиовахту.
На десятилетия сложилась классическая система морской радиосвязи:
- радиотелеграф азбукой Морзе на частоте 500 кГц;
- радиотелефония на 2182 кГц, а позже — на 16-м канале УКВ (156,8 МГц);
- периоды молчания — по три минуты дважды в час, когда в эфире слушали только сигналы бедствия;
- автоматические радиотревожные устройства, которые будили радиста при приёме сигнала тревоги.
Почему понадобилась новая система
К 1970-м годам недостатки старой схемы стали очевидны:
Связь целиком зависела от радиста: принять сигнал могли, только если кто-то слушал эфир в нужный момент.
Сигнал на 500 кГц уверенно принимали на расстоянии в сотни миль. Бедствие в океане далеко от судов и берега могло остаться незамеченным.
Сигнал бедствия получали в первую очередь соседние суда, а не береговые спасательные службы, которые координируют поиск.
Место бедствия передавали голосом или телеграфом, если успевали. При внезапной гибели судна сигнал не уходил вовсе.
Одновременно появились технологии, способные решить эти проблемы: спутниковая связь, цифровые сигналы и автоматические радиобуи.
Как создавали ГМССБ
Конференция в Гамбурге принимает Международную конвенцию по поиску и спасанию на море (SAR) и поручает ИМО разработать глобальную систему связи при бедствии. В том же году создана международная организация морской спутниковой связи Inmarsat, а СССР, США, Канада и Франция договариваются о создании спутниковой системы КОСПАС-САРСАТ.
Запущен первый спутник КОСПАС — советский «Космос-1383». В сентябре того же года система впервые помогла спасти людей. Inmarsat начинает коммерческую работу.
Конференция ИМО принимает поправки к главе IV СОЛАС, вводящие ГМССБ. Они вступают в силу 1 февраля 1992 года, оснащение судов проходит поэтапно.
К 1 августа суда должны иметь приёмники NAVTEX и спутниковые аварийные радиобуи.
С 1 февраля ГМССБ действует в полном объёме. Обязательная радиовахта азбукой Морзе на 500 кГц прекращена, должность судового радиста на большинстве судов заменяет штурман с дипломом оператора ГМССБ.
ИМО признаёт спутниковую систему Iridium поставщиком услуг ГМССБ — впервые у Inmarsat появляется альтернатива. В 2020 году Iridium начинает работу в системе.
1 января вступают в силу поправки о модернизации ГМССБ.
На чём держится ГМССБ
Главная идея ГМССБ — сигнал бедствия должен автоматически и гарантированно попасть на берег, в спасательно-координационный центр, а не только на соседние суда. Для этого система объединяет несколько технологий:
- наземную радиосвязь УКВ, ПВ и КВ с цифровым избирательным вызовом (ЦИВ) — сигнал бедствия с координатами передаётся нажатием одной кнопки;
- спутниковую связь Inmarsat и Iridium;
- спутниковую систему КОСПАС-САРСАТ и аварийные радиобуи, которые сами всплывают и включаются при гибели судна;
- службы информации по безопасности мореплавания — NAVTEX и спутниковый расширенный групповой вызов;
- средства обнаружения спасательных шлюпок и плотов — радиолокационные ответчики и AIS-SART.

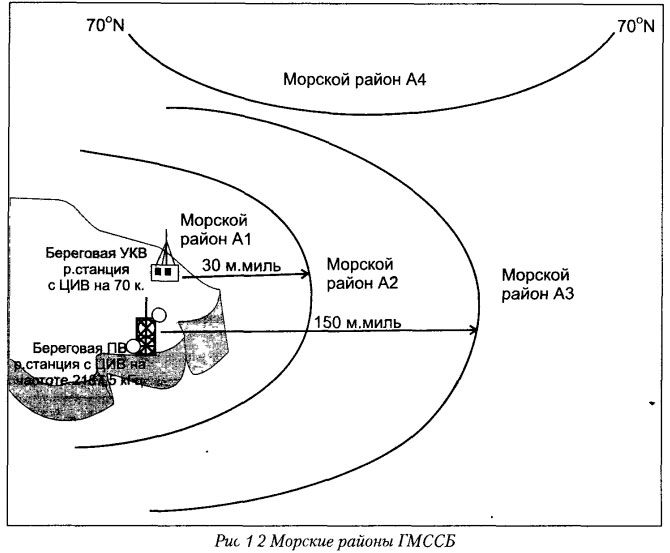

Состав оборудования на судне зависит от морского района A1–A4, в котором оно работает. Подробнее о районах и принципах построения системы — в статье «Основы ГМССБ», а о том, какие приборы должны стоять на борту, — в статье «Состав ГМССБ».
Модернизация ГМССБ 2024 года
Работа над обновлением системы шла в ИМО более десяти лет. Поправки к СОЛАС, принятые в 2022 году, вступили в силу 1 января 2024 года. Главные изменения:
Вместо прямой привязки к Inmarsat в правилах говорится о «признанной подвижной спутниковой службе». Район A3 теперь определяется зоной действия конкретного оператора.
Узкополосное буквопечатание (УБПЧ) на ПВ/КВ больше не обязательно. Из правил убраны упоминания о средствах, которыми давно не пользуются.
Требования к функциям, оборудованию и источникам питания упорядочены, а термины приведены в соответствие с современными технологиями.
Ещё раньше, с 1 июля 2022 года, новые аварийные радиобуи должны иметь передатчик АИС для точного наведения спасателей на месте.
Перспективы развития
Спутники нового поколения
КОСПАС-САРСАТ переходит на среднеорбитальную группировку MEOSAR: приёмники сигналов бедствия стоят на навигационных спутниках ГЛОНАСС, GPS, Galileo и BeiDou. Сигнал АРБ принимается почти мгновенно, а место определяется точнее. Радиобуи второго поколения передают больше данных, а Galileo уже умеет отправлять на буй ответ «сигнал принят», чтобы люди знали, что помощь в пути.
VDES и NAVDAT
VDES — система обмена данными в УКВ-диапазоне, которая расширяет возможности АИС: суда смогут обмениваться маршрутами, электронными документами и получать навигационную информацию в цифровом виде, в том числе через спутник. NAVDAT — цифровая замена NAVTEX на 500 кГц с гораздо большей скоростью передачи: вместо коротких текстов — карты, схемы и подробные метеоданные.
Е-навигация
ИМО развивает концепцию е-навигации — единую цифровую среду, в которой судовые системы, береговые службы и порты обмениваются данными в стандартных форматах. Связь при бедствии становится её частью: информация об аварии, координаты и данные о судне поступают в спасательный центр автоматически.
Кибербезопасность
Чем больше связь становится цифровой, тем важнее её защита. С 2021 года ИМО требует учитывать киберриски в системах управления безопасностью судоходных компаний, а Российский морской регистр судоходства ввёл требования по кибербезопасности судовых систем — к оборудованию, персоналу и его квалификации.
Подготовка кадров
Автоматизация не отменяет человека: штурманы с дипломами операторов ГМССБ должны уметь не только нажать кнопку бедствия, но и избежать ложных тревог — сегодня это одна из главных проблем системы. Поэтому программы подготовки обновляют вместе с оборудованием.
Российское оборудование ГМССБ
ГК «Маринэк» выпускает под маркой МИРАН радиооборудование ГМССБ с одобрениями Российского морского регистра судоходства и Российского классификационного общества. Всё оборудование ГМССБ собрано в разделе каталога.
МИРАН ПВКВ-С-1А
ПВ/КВ-радиоустановка с ЦИВ класса А. Передатчик работает в диапазоне 1,605–27,5 МГц, мощность 150 Вт. Подходит для судов, работающих в любых морских районах. Дополняется терминалом УБПЧ-А1.
Подробнее
МИРАН УКВ-С-1А
Судовая УКВ-радиоустановка с ЦИВ класса А: радиотелефонная связь в диапазоне 156–174 МГц и цифровой избирательный вызов. Сертификаты РС и РКО.
Подробнее
МИРАН МР-ГМССБ
Портативная УКВ-радиостанция ГМССБ для связи из спасательных шлюпок и плотов. Применяется на морских судах как аварийное радиооборудование, а также на судах внутреннего и смешанного плавания. Одобрена РС и РКО.
ПодробнееКонсультация по телефону 8 (812) 309-39-15 или по почте info@seacomm.ru.
За новостями и акциями компании следите в соцсетях:
Частые вопросы
Когда появилась ГМССБ?
Решение о создании системы приняли на конференции 1979 года, поправки к СОЛАС о ГМССБ — в 1988 году. Они вступили в силу 1 февраля 1992 года, а в полном объёме система действует с 1 февраля 1999 года.
Когда и где утвердили сигнал SOS?
Сигнал SOS утвердила Международная радиотелеграфная конвенция в Берлине в 1906 году. Официально он вступил в силу 1 июля 1908 года и заменил разные национальные сигналы, например CQD.
Используется ли сегодня азбука Морзе для сигналов бедствия?
Нет. С 1 февраля 1999 года обязательная радиовахта азбукой Морзе на 500 кГц прекращена. Сигнал бедствия передают цифровым избирательным вызовом, через спутниковые станции и аварийные радиобуи, а голосом — на 16-м канале УКВ.
Какую роль в ГМССБ сыграл СССР?
СССР был одним из основателей системы КОСПАС-САРСАТ: название КОСПАС — это советская часть проекта, «Космическая система поиска аварийных судов». Первый спутник системы, «Космос-1383», был советским и запущен в 1982 году.
Что изменилось после модернизации ГМССБ в 2024 году?
Спутниковую связь ГМССБ теперь может обеспечивать любая признанная ИМО служба — Inmarsat или Iridium. Узкополосное буквопечатание на ПВ/КВ перестало быть обязательным, а требования главы IV СОЛАС переписаны под современные технологии.
Какие технологии появятся в ГМССБ в будущем?
Среднеорбитальная спутниковая система MEOSAR и радиобуи второго поколения, обмен данными VDES, цифровое вещание NAVDAT вместо NAVTEX, интеграция в е-навигацию и усиленная кибербезопасность судовых систем.
