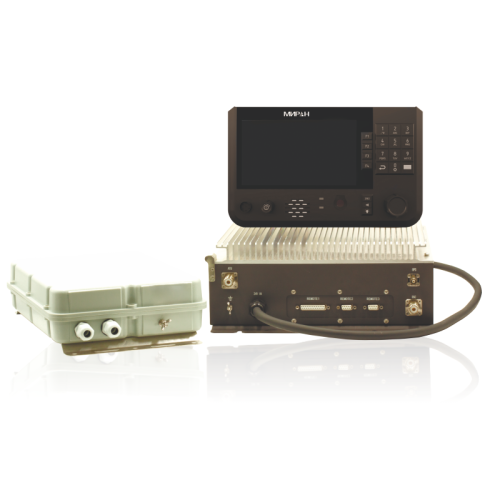

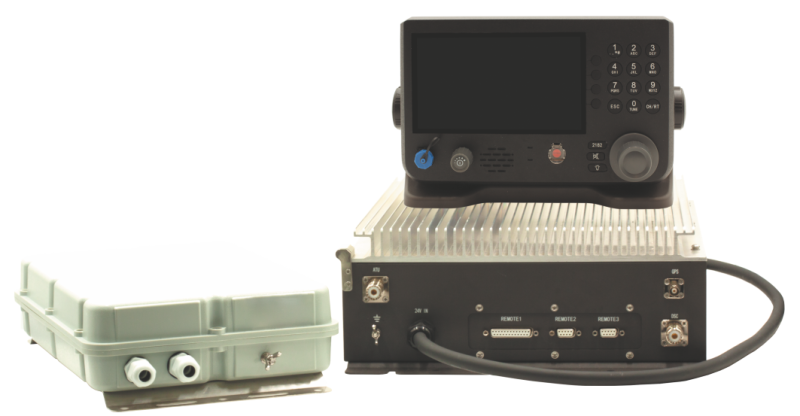

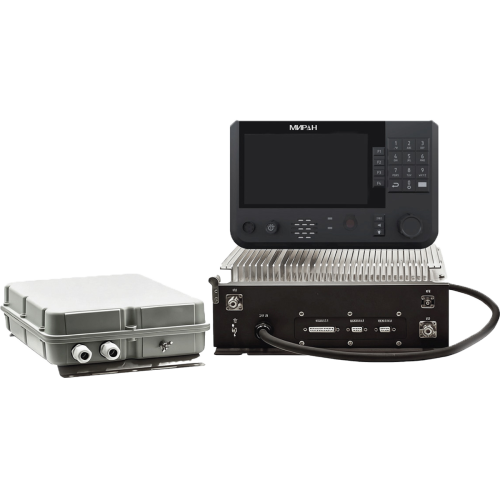

Радиоустановка ПВКВ с ЦИВ класса А
Радиоустановка СЧ/ВЧ типа МИРАН «ПВКВ-С-1А» предназначена для использования на морских и речных судах в качестве оборудования ГМССБ. Новая серия ПВ/КВ радиостанций МИРАН основана на принципах высокой надежности, удобства в эксплуатации и передовых функциональных возможностях. МИРАН «ПВКВ-С-1А» класса А соответствует обязательным требованиям ГМССБ. Радиостанция относится к новой серии оборудования, выпускаемой ГК «Маринэк» и служит неотъемлемой частью морской системы связи как в повседневных условиях эксплуатации, так и при бедствии. Надежная ПВ/КВ радиоустановка со встроенным контроллером ЦИВ для общей связи и связи при бедствии.
Волны ПВ-диапазона осуществляют связь на расстоянии от 150 до 200 морских миль. Рабочий диапазон частот ПВ-радиостанций от 1605 до 4000 кГц. Диапазон КВ-радиоустановки составляет от 4 до 27,5 МГц. Радиоустройство позволяет связаться с береговыми и судовыми станциями, передавать сообщение о бедствии и срочности. Также осуществлять связь между членами экипажа. Устройство кодирует сообщения, используя 128 символов.
Для судов, которые ходят во всех морских районах (А1-А4), необходимым оборудованием является комплект оборудования для работы в ПВ КВ диапазоне. В этот комплект входят приемник для приема ЦИВ, приемник для приема ТЛФ и УБПЧ. Также передатчик для передачи ТЛФ, ЦИВ и УБПЧ, кодирующее устройство ЦИВ, а также БПЧ аппаратура повышенной верности и оконечное устройство БПЧ.
По приобретению МИРАН «ПВКВ-С-1А», обращайтесь к менеджерам ГК «Маринэк» по номеру телефона 8 (812) 309-39-15Сферы применения радиоустановки
- Навигация и управление. ПВКВ радиостанции позволяют держать связь с берегом в случае навигационной опасности, а также координации маневрирования судна.
- Безопасность. ПВ/КВ радиостанции используются для связи в чрезвычайных ситуациях. В соответствии с требованиями СОЛАС по составу ГМССБ оборудования ПВКВ радиоустановка должна быть продублирована на судне.
Причины купить радиоустановку МИРАН «ПВКВ-С-1А»
– Обеспечивает три вида режимов работы: SSB, AM и ЦИВ.
– Функция автоматического шумоподавления.

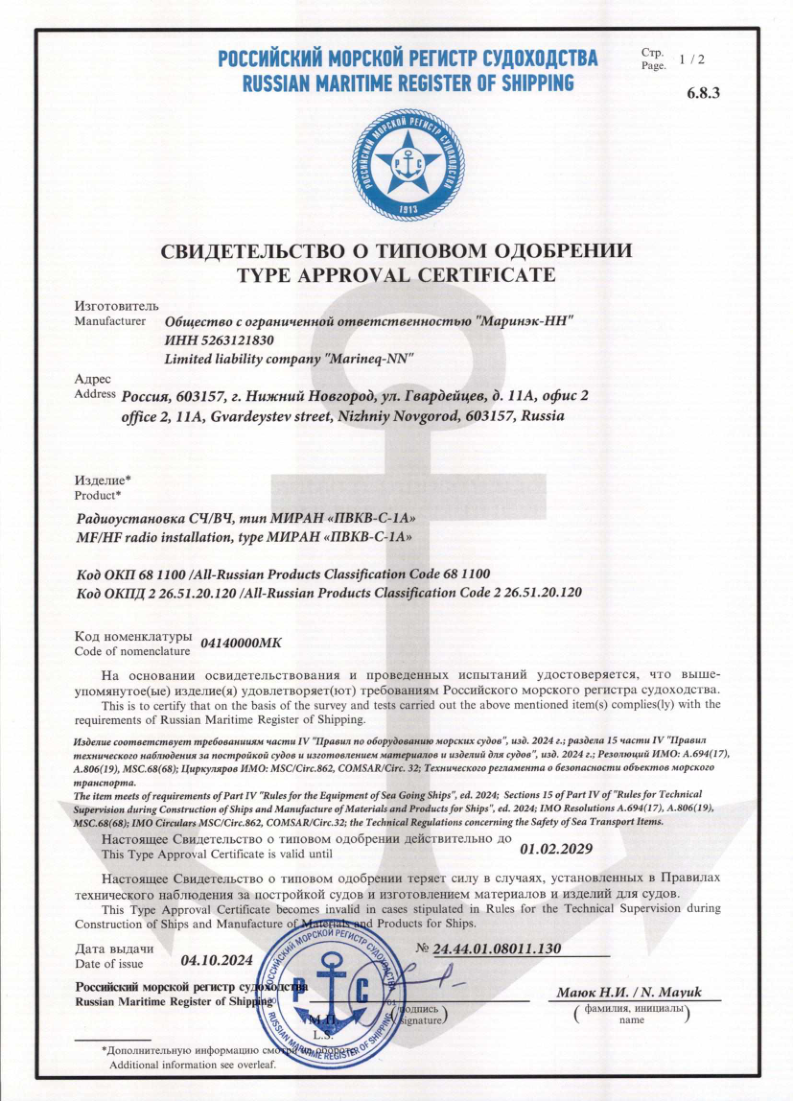

– Полностью соответствует правилам и требованиям, связанным с IMO: ИМО А.694(17), MSC.68(68), A.806(19), MSC.36(63)-(1994 HSC Code) 14, MSC.97(73)-(2000 HSC Code) 14, IMO MSC/Circ.862, IMO COMSAR/Circ.32, IMO MSC.68(68), Регламента Радиосвязи 2020 ITU-R M.493-15 (2019), ITU-R M.541-10 (2015), ITU-R M.476-5 (1995), ITU-R M.492-6 (1995), ITU-R M.625-4 (2012), ITU-R M.1173-1 (2012), ГОСТ Р МЭК 60945-2007, SOLAS 74 Reg. IV/10.2.1, 2, SOLAS 74 Reg. X/3.
– 6 каналов бедствия для параллельной защиты, 6 обычных каналов для сканирующей защиты и 1 канал SSB для защиты на постоянной частоте.
– Обеспечивает возможность настольной и консольной установки.
– Поддерживает функции удаленного обновления программного обеспечения.
Закажите сейчас, чтобы получить самые выгодные предложения на ПВКВ радиоустановку с ЦИВ класса А МИРАН «ПВКВ-С-1А».
|

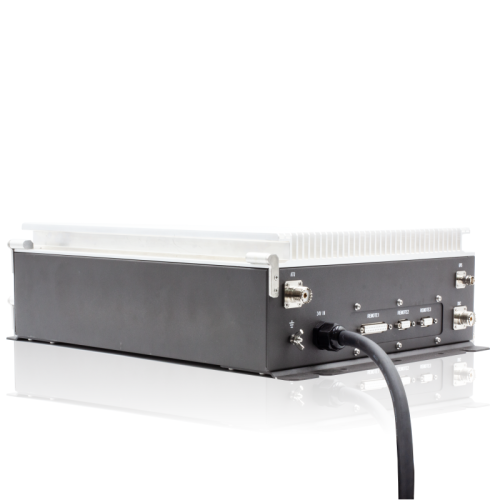

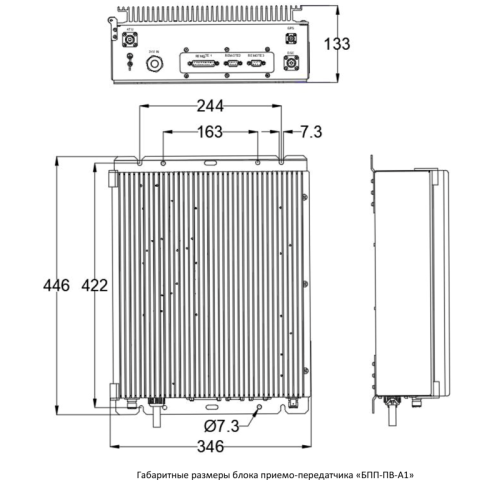

Общие характеристики приемо-передатчика – «БПП-ПВ-А1»
|
|
|
Габаритные размеры
|
289х165х90,5 мм |
|
Вес
|
11,4 кг |
|
Напряжение питания
|
24 (+30-10%) В постоянного тока |
|
Потребляемый ток
|
|
|
В режиме приема
|
1 А |
|
В режиме передачи
|
20 А |
|
Рабочие частоты
|
ТX:1,605 МГц ~ 27,5 МГц / RX:0,5 МГц ~ 30 МГц |
|
Модуляция
|
J3E: SSB; J2B (F1B): DSC и NBDP |
|
Стабильность частоты
|
≤10 Гц |
|
Волновое сопротивление антенны
|
50 Ом |
|
Искажение
|
не более 5% |
|
Внешний интерфейс
|
RS232, LAN, USB2.0 |
|
Передатчик
|
|
|
Выходная мощность
|
150 Вт |
|
Подавление боковой полосы
|
≤-60 дБн |
|
Подавление несущей
|
≤-60 дБн |
|
Интермодуляция
|
≤-28 дБн |
|
Приемник
|
|
|
Чувствительность
|
≤+5 дБмкВ (SINAD=20 дБ) |
|
Аудиовыход
|
4 Вт/ 8 Ом |
|
Формат данных ГНСС
|
NMEA 0183 (2.0) |
|
Частотная характеристика звука
|
350 Гц ~ 2700 Гц, >1 дБ |
|
Рабочая температура
|
от -15°С до + 55°С |
|
Степень защиты
|
IP 22 |
|

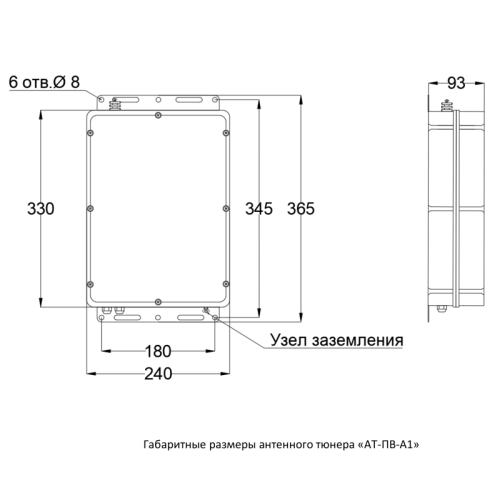

«АТ-ПВ-А1»
|
|
|
Ширина
|
240 мм |
|
Высота
|
365 мм |
|
Глубина
|
93 мм |
|
Вес
|
2,15 кг |
|
Напряжение питания
|
12-30 В постоянного тока |
|
Потребляемый ток
|
<1,0А |
|
Интерфейс
|
интерфейс управления, радиочастотный интерфейс |
|
Степень защиты
|
IP56 |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

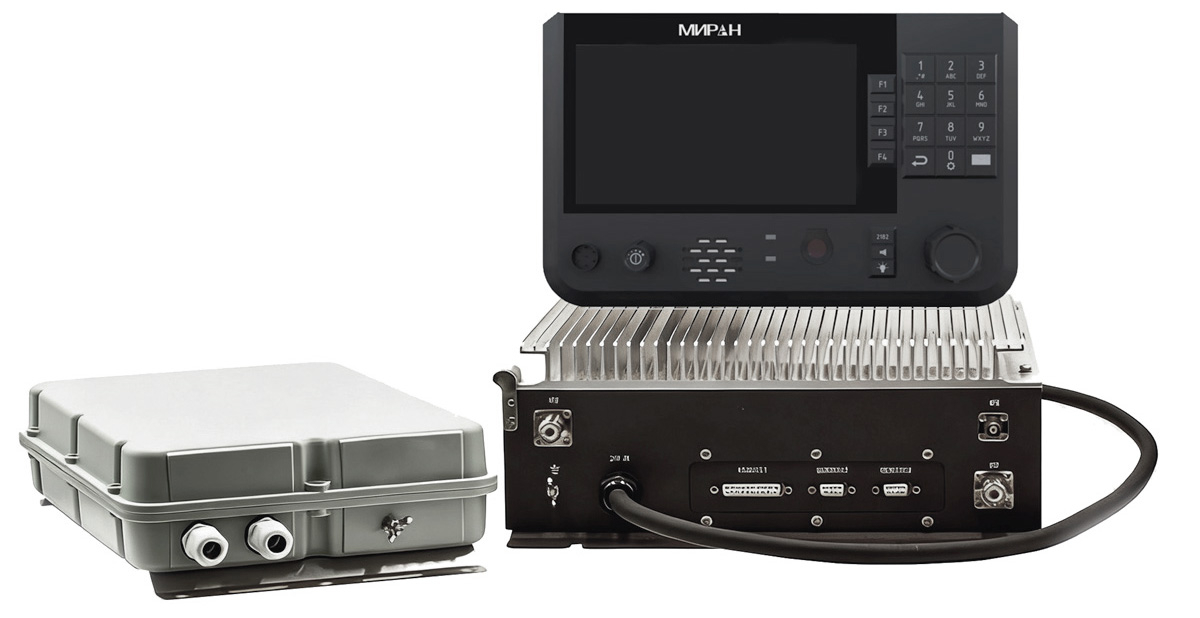

Базовая комплектация МИРАН «ПВКВ-С-1А»

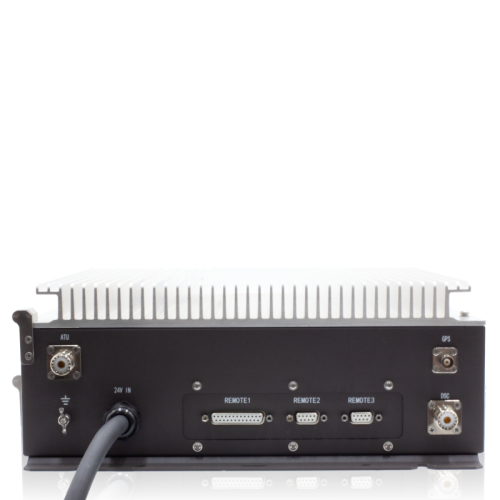

⎯ Блок приемо-передатчика «БПП-ПВ-А1» - 1 шт..
⎯ Тангента «ТУ-ПВ-1А» - 1 шт.

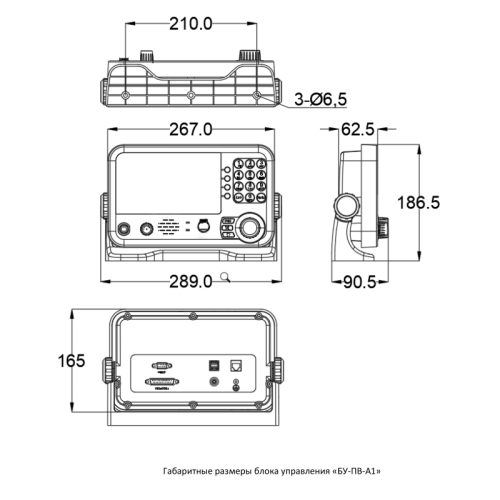

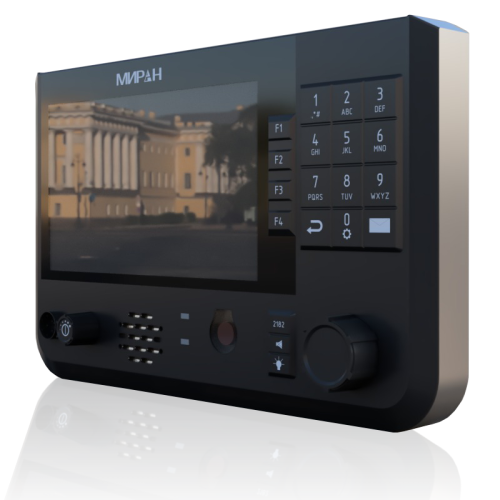

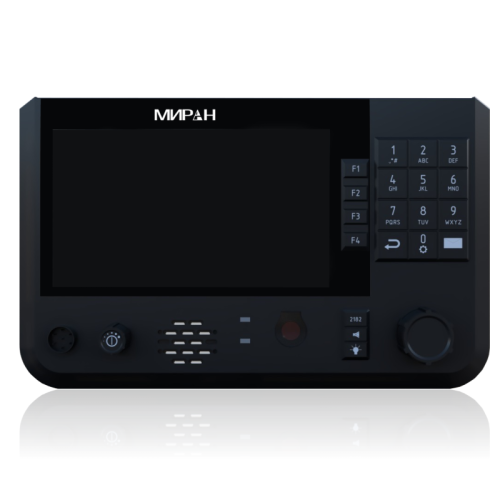

⎯ Блок управления «БУ-ПВ-А1» - 1 шт.

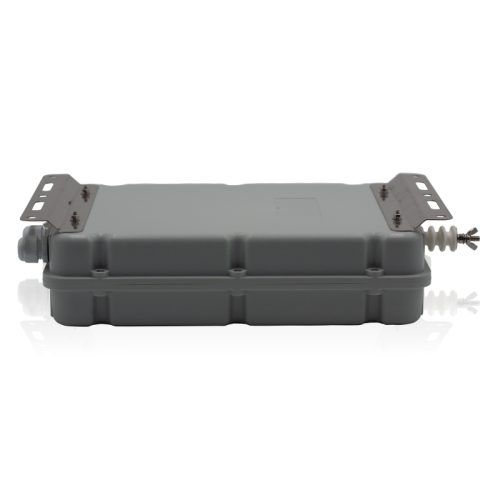

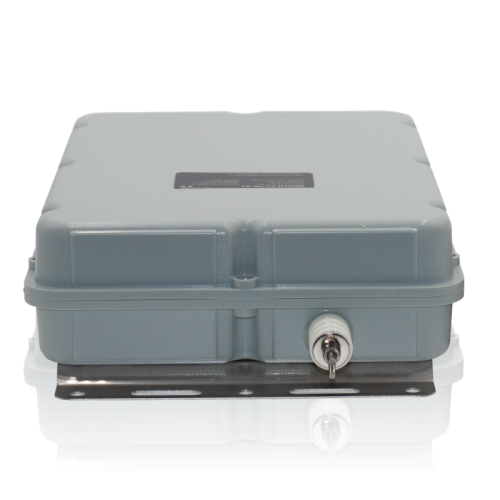

⎯ Антенный тюнер «АТ-ПВ-А1» - 1 шт.
⎯ Стандартный монтажный комплект – 1 шт.
⎯ ЗИП – 1 шт.
⎯ ПВ/КВ-антенна – «АШ-2,6-01» (опция)
⎯ ПВ/КВ-антенна – «АШ-6-01» (опция)
⎯ Коробка соединительная – «КС01» (опция)
⎯ Громкоговоритель – «5ГП» (опция)
⎯ Принтер – «ПВП-80» (опция)
⎯ ГНСС антенна «ГНСС-10» (опция)
⎯ Тангента «ТУ-ПВ-1А» (опция)
⎯ Блок УБПЧ с блоком управления «УБПЧ-А1» (опция)

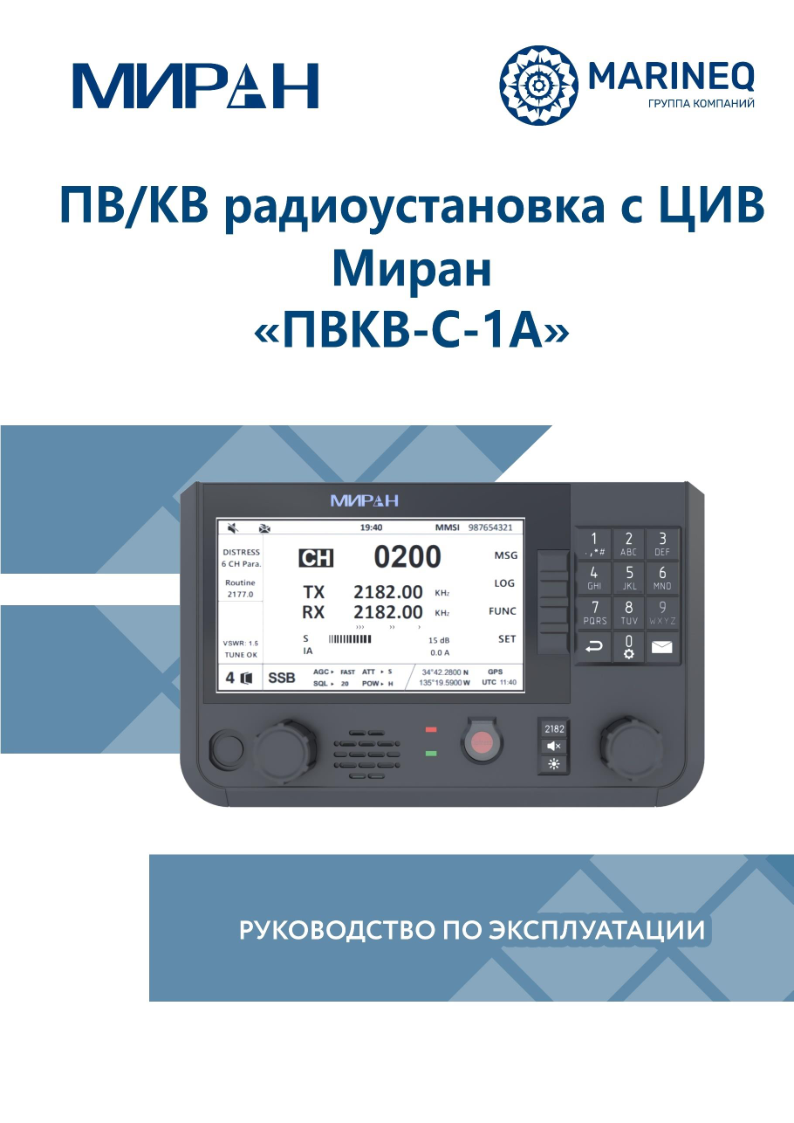

-001.png "Руководство по эксплуатации МИРАН ПВКВ-С-1А")
