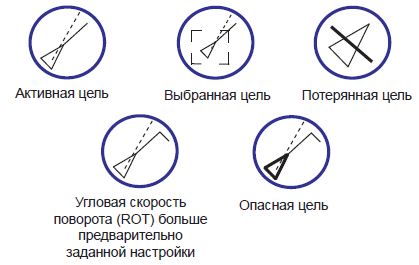

Интерпретация изображения на дисплее РЛС

Помимо описанных выше вариантов отображения отраженных от объектов, волн и осадков эхосигналов, на экране радиолокационной станции могут появиться точки / пунктирные радиальные линии, которые являются отметками сигналов, передаваемых радиолокационными маяками. Сигналы передаются радиолокационными маяками при получении радиоимпульсов от РЛС, однако некоторые радиолокационные маяки осуществляют передачу в постоянном режиме. Основная цель передачи сигналов маяками — помощь в определении местоположения судна в пересчете на расстояние и пеленг от маяка.

Существуют несколько типов радиолокационных маяков:

• ответчик (RACON). Радиолокационный маяк-ответчик radar beacon автоматически передает ответный сигнал при получении радиоимпульсного запроса. Сигнал выводится на экран в виде радиальной линии от маяка, состоящей из точек и тире. Подобные устройства используются для того, чтобы облегчить обнаружение маяков, буев, неприметных береговых линий, мест под постами, где сможет пройти судно и т.п.
• маркер (RAMARK). Радиолокационный маяк-маркер может передавать сигнал как непрерывно, так и в прерывистом режиме: радиолокационная антенна получит от него сигнал и на экране РЛС отобразится радиальная линия из точек и тире.
• радиолокационный ответчик (РЛО, SART). РЛО передает сигнал в ответ на радиоимпульсный запрос после активации членом экипажа в случае, если судно терпит бедствие. Отображение такого сигнала на дисплее радиолокационной станции напрямую зависит от расстояния между этими устройствами. Приблизительным местоположением терпящего бедствие судна является ближайший к РЛС сигнал. Согласно ГМССБ, радиолокационными ответчиками должны быть оснащены некоторые классы судов. Чтобы вовремя заметить сигнал терпящего бедствие судна, необходимо постоянно контролировать дисплей РЛС.

Ложные эхосигналы

Ложным сигналом является сигнал, отображенный на экране РЛС в том месте, в котором нет целей. Чтобы отличить ложный сигнал от правильного, оператору необходимо знать виды ложных сигналов:

• Непрямые эхосигналы бывают, например, от стенок дома, моста, отражающей поверхности собственного судна. Распознать непрямые эхосигналы на экране радиолокационной станции можно по нескольким признакам: по форме; по возникновению в теневых секторах; по появлению в направлении препятствия, но на расстоянии полезного эхосигнала; по неправильному движению на экране;
• Многократно отраженные эхосигналы могут возникнуть при приеме сильного эхосигнала от цели на малых шкалах дальности. Такого типа эхосигналы можно подавить с помощью уменьшения чувствительности.

Слепой и теневой сектора

Различные препятствия на пути излучения антенны могут скрывать радиолокационные цели, расположенные за ними. Слепым сектором называется сектор в несколько градусов, в котором отсутствует излучение. В пределах такого сектора невозможно обнаружить небольшие цели на малых шкалах дальности, при этом с обнаружением крупных целей проблем, как правило, не возникает.

Боковые лепестки

При передаче антенной импульсов часть излучения уходит в сторону от основного луча — это и есть так называемые "боковые лепестки". Боковые эхосигналы, как правило, появляются на малых шкалах дальности и от стабильных целей. Их можно ослабить путем плавного уменьшения чувствительности или регулировки функции подавления помех от моря.

Помехи

Радиолокационные помехи могут возникнуть при работе РЛС, установленных на находящихся по близости судах, в одном диапазоне частот (обычно 9 ГГц; 3 ГГц — для больших РЛС). На экране помехи отображаются в виде ярких точек в случайном порядке или образующих линии от центра экрана к его границам. Отличить помехи от правильных сигналов можно благодаря тому, что при обороте антенны они не будут отображаться на том же месте, что и прежде, в отличие от сигналов, отраженных от целей.

Подробнее о ложных эхосигналах читайте в нашей предыдущей статье про радиолокацию.
