Как работает эхолот?

Каждый рыбак, отправляясь на рыбалку, желает не только поймать как можно больше рыбы, но и вытащить из воды крупный трофей, которым не стыдно похвастаться перед друзьями. Но, для этого недостаточно обзавестись только хорошими снастями. Ведь поймать рыбу там, где ее нет, невозможно. В этом случае выручит эхолот. Но прежде чем использовать подобное оборудование на рыбалке, необходимо разобраться в следующих моментах:что такое эхолот и как он работает.

Получить ответы на подобные вопросы можно, прочитав эту статью. Итак, эхолот – это прибор, который поможет как в поисках скоплений рыбы, так и в определении рельефа дна водоема.

ПРИНЦИП РАБОТЫ ЭХОЛОТА

Чтобы понять, как работает эхолот, следует выяснить, из чего он состоит. Это устройство включает в себя такие компоненты:

передатчик или излучатель; приемник или датчик; преобразователь или трансдьюсер; дисплей или экран.

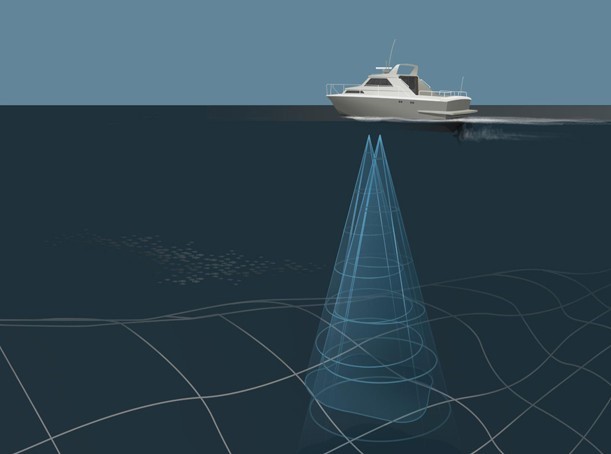

Каждая из этих составляющих выполняет конкретную функцию. А именно: передатчик излучает высокочастотные импульсы, которые производятся через определенный временной интервал. Эти сигналы из излучателя отправляются в преобразователь, где они трансформируются в ультразвуковые волны. Вслед за этим, подобные импульсы разносятся по водной глади со скоростью, которая равна 1500 м/сек. Далее ультразвуковые волны, попадая на камни, рыбу, коряги, дно или любой другой твердый предмет, отражаются от него. После чего эти сигналы направляются в преобразователь. В нем они снова превращаются в высокочастотные импульсы и усиливаются датчиком. Далее они отправляется на экран, где появляются в виде алфавитно- цифрового или графического изображения. Что удобно для восприятия и понимания. Ведь любой отраженный сигнал, принятый приемником воссоздается на дисплее темной точкой либо вертикальной полосой. Графический рисунок, воспроизводимый на экране, можно отследить благодаря применению разверток (прокруток), которые представлены двумя видами:

вертикальная (быстрая): она является основной, так как мгновенно воспроизводит на экране текущие события, происходящие в водном пространстве под лодкой;

горизонтальная (медленная): она считается вспомогательной, поскольку с левой стороны экрана отображает случившееся в воде за прошедший временной отрезок.

Воспроизведение водного пространства на мониторе эхолота имеет свои особенности, зависящие от движения лодки: у статического судна структура дна будет передаваться с помощью горизонтальных полос, а рыба – дугой. У движущейся лодки картинка будет меняться в зависимости от глубины водоема. Стоит отметить, что при подобном способе добывания изображения картинка, выводимая на дисплей, является событием из прошлого. Именно поэтому, если на экране возникла метка рыбы, то это означает, что какое-то время назад рыба была под лодкой, а не находится там сейчас. А исследовать структуру водного пространства в момент пребывания на том или ином месте можно с помощью дополнительного окна, расположенного в правой части экрана. В нем картинка воспроизводится без горизонтальной разметки.

Кроме отображения реальной обстановки в водоеме, жидкокристаллический монохромный или цветной дисплей предназначен для управления работой прибора. Для этих целей предусмотрена специальная клавиатура. Поэтому, зная, как работает эхолот, можно увеличить продуктивность рыбалки.

КАК РАБОТАЕТ ЭХОЛОТ: ХАРАКТЕРИСТИКА ОСНОВНЫХ ВАРИАНТОВ ПРИМЕНЕНИЯ ДАННОГО ОБОРУДОВАНИЯ

Эхолот может применяться в следующих вариантах: в ходе рыбалки с лодки;

во время ловли рыбы с берега.

И в том и в другом случае подобный прибор имеет свои особенности использования, которые будут изложены ниже.

КАК ПОЛЬЗОВАТЬСЯ ЭХОЛОТОМ С ЛОДКИ?

Для эффективной работы эхолота, применяемого на рыбалке с лодки, стоит придерживаться следующих рекомендаций:

прикрепите устройство спереди лодки, если будете плыть медленно, тогда как при быстром передвижении его лучше монтировать в задней части;

в случае установки прибора на дно его преобразователь нужно закрепить таким образом, чтобы между ним и полом судна не было воздуха. Чтобы этого не случилось, эхолот можно приклеить или просто положить в небольшое количество воды, предварительно настроив его;

в зимний период датчик прибора следует либо поместить в лунку, либо приморозить ко льду.

Современный эхолот, размещенный на дне или зафиксированный на любой из частей лодки, излучает сигналы, которые отлично проходят через любую ее толщину. Именно поэтому, вы получаете изображение без каких-либо помех.

КАК ПОЛЬЗОВАТЬСЯ ЭХОЛОТОМ С БЕРЕГА?

Эхолот для ловли рыбы с берега используется гораздо реже. Но если вы все-таки выбрали такой способ, то для этого стоит приобрести специализированный прибор, который нужно закрепить на леске и поместить в водоем. А его дисплей необходимо зафиксировать на руке либо на самой удочке. В отдельных моделях эхолотов в качестве приемка может выступать смартфон или планшет. Но перед тем как пользоваться подобным устройством не только с берега, но и с лодки, его необходимо правильно настроить.

КАК РАБОТАЕТ ЭХОЛОТ: ОСОБЕННОСТИ НАСТРОЙКИ ОБОРУДОВАНИЯ

Работает эхолот эффективно тогда, когда он правильно отрегулирован. А чтобы точно настроить прибор, необходимо выполнить следующие манипуляции:

установите глубину, необходимую для ловли рыбы, исходя из того, на какой глубине раскинуты снасти. Например, если удочки заброшены на глубину 7-8 м, то и показатель на устройстве должен соответствовать;

отрегулируйте параметры чувствительности: этот параметр подгоняется в процессе рыбалки, начиная с 75%. Он подкручивается вручную, пока не подберется подходящий результат; выполните настройку цветовой гаммы в моделях с цветным экраном: передвигая рычажок регулировки цвета, можно получить более четкое изображение;

отрегулируйте шумоподавление и очищение картинки: выставив их на низкий уровень, можно добиться точного воспроизведения событий, происходящих в водоеме.

Помните, что любая модель рыбопоискового устройства настраивается индивидуально, поэтому, желая качественно его отрегулировать, не бойтесь экспериментировать. Ведь никогда не поздно вернуться к первоначальным заводским настройкам, которые сохранены в памяти эхолота.

КАК РАБОТАЕТ ЭХОЛОТ: ОСОБЕННОСТИ СЧИТЫВАНИЯ ПОКАЗАНИЙ

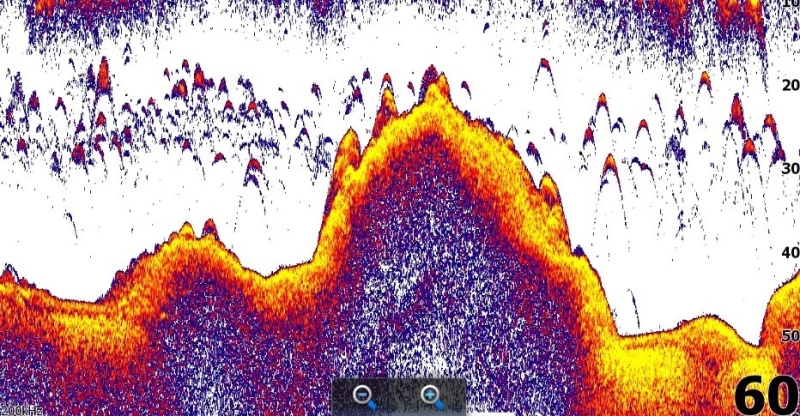

Чтобы информация, отображенная на дисплее, была полезной для рыбака, ее необходимо правильно прочитать. Дуга, появившаяся на экране, свидетельствует о наличии рыбы в водоеме. Такой символ появится лишь в том случае, если лодка неподвижна, а рыба плывет потихоньку и наоборот. Если же рыба плывет по течению вместе с лодкой, она, зависая в луче, отображается в виде полосы. Подобные показания также зафиксирует эхолот, если и лодка, и рыба статичны. Рыба, которая плывет против движения судна, быстро проходит через луч, поэтому воспроизводится на мониторе, как короткая дуга.

Чтобы определить вид рыбы, стоит присмотреться к отражению в левой части эхолота, обратив внимание на плавательный пузырь. Например, у рыб из семейства карповых он имеет крупные размеры и зеленовато-желтый цвет. Если на мониторе появилось бесформенное пятно, то вы встретили стаи малька. А тени, возникающие на экране, говорят о том, что неподалеку лежат коряги. Освоив подобные значки и отметки, вы сможете беспрепятственно читать показания прибора, а значит, количественно увеличить свой улов.
