Навигационные и рыбопоисковые эхолоты, сонары и гидролокаторы, модули эхолотов

Категории эхолотов на примере Garmin Echo со сканирующим лучом Down Vu

Эхолоты имеют различное назначение, но принцип действия у всех одинаков. Звуковые импульсы прибора просвечивают толщу воды, достигая дна, а возвращаясь, рисуют на дисплее эхолота соответствующую картину. Таким образом, эхолот фиксирует все отраженные и переотраженные волны, отображая полученную информацию в удобной для восприятия форме.

Условно, эхолоты можно поделить на несколько категорий, в каждой из которых эхолоты имеют свои особенности применения. Строго разделить эхолоты достаточно сложно, потому что большинство из них окажется сразу в нескольких категориях, обладая достаточно широким спектром возможностей:

• Впередсмотрящие эхолоты
• Навигационные эхолоты
• Сонары и гидролокаторы
• Рыбопоисковые эхолоты
• Модули эхолотов для картплоттеров и МФД

Впередсмотрящие эхолоты или эхолоты переднего обзора предназначены для заблаговременной подачи информации о рельефе дна. Другими словами, эхолот в классическом понимании, а именно вертикально сканирующее устройство, отображающее пространство, находящееся исключительно под дном судна, не может предупредить об отмели или других препятствиях на пути плавсредства, поэтому возникла необходимость применять так называемое горизонтальное сканирование широким лучом, чтобы иметь информацию о подводных объектах как по курсу судна, так и справа и слева от него. Большинство эхолотов используют в своей работе несколько лучей разных диапазонов частот для наиболее полноценного отображения подводной ситуации.

Навигационные эхолоты могут быть в том числе и впередсмотрящими, их особенность, скорее, состоит в том, что они не предназначены для поиска рыбы, а являются частью систем безопасности судовождения и способны передавать информацию не только на дисплей для визуального контроля, но и специальные судовые приборы, применение которых регламентируется надзорными органами, например, на ЭКНИС или в регистратор данных рейса (РДР). Информация, полученная от навигационного эхолота, хранится в памяти и при необходимости может быть воспроизведена и проанализирована.

Сонары или гидролокаторы представляют собой главную деталь эхолота – устройство, непосредственно отправляющее и принимающее звуковые импульсы. Обычно используются активные сонары, то есть гидролокаторы, генерирующие звуковые импульсы, возвращающиеся затем к датчику в виде эха. Но существуют и пассивные гидролокаторы, применяемые для нахождения морских объектов, производящих собственные шумы.

Рыбопоисковые эхолоты – самая распространенная категория эхолотов среди не только профессионалов, но и любителей. Как и следует из названия, их основное назначение – поиск рыбы. При этом, хороший рыбопоисковый эхолот, конечно же, включает в себя сонар или гидролокатор, может одновременно быть и навигационным, и впередсмотрящим. Ниже, на примере популярных моделей эхолотов Garmin будут подробнее рассмотрены особенности применения рыбопоисковых эхолотов.

Модули эхолотов для картплоттеров и МФД (многофункциональных дисплеев) предназначены для профессионального использования и предполагают наличие серьезного судового оборудования, без которого – совершенно бесполезны. Модуль выполняется в виде специального блока, не имеющего никаких средств визуализации. Его назначение – исключительно сбор информации и последующая передача в бортовую сеть. В зависимости от используемого на борту оборудования применяется совместимый с ним модуль эхолота, интегрируемый в бортовую сеть. Информация от модуля эхолота визуализируется непосредственно на бортовых дисплеях. Такие приборы имеют, как правило, высочайшее качество и широкий спектр возможностей, в полной мере дополняющий функционал бортовой электроники.

Рассмотрим на примере простых рыбопоисковых эхолотов общие принципы работы данных приборов. Известный производитель навигационных и других электронных устройств выпустил одновременно четыре модели эхолотов: два монохромных - Garmin Echo 151DV и Echo 201DV, и два цветных – Garmin Echo 301DV и Echo 551DV, с соответствующими размерами дисплеев 5 и 4 дюйма. Индекс DV означает наличие дополнительного очень узкого луча 45°, за счет которого достигается великолепная прорисовка дна фотографического качества. Многие производители эхолотов снабжают свои модели уникальными техническими решениями, позволяющими выделить именно их эхолот из общего списка. В данном случае DV – инновационная находка Garmin.

Особенностью режима DV является отображение рыб в реальном размере, пропорциональном глубине. В узком луче такая картинка представляет собой более детализированное изображение толщи воды, позволяющее более качественно интерпретировать схематичную картинку от широкого луча. В стандартных режимах рыбы обозначаются значками или так называемыми дугами, что более наглядно, но в то же время, весьма условно.

Трехлучевой рыбопоисковый эхолот Garmin Echo 551DV имеет два обычных луча – широкий 120° и узкий 60°, сканирующий луч DownVu 45°, мощность 500 Вт, пиковую мощность до 4 кВт, максимальную глубину промера до 700 м, пятидюймовый дисплей с разрешением 480х640 пикселей, 256 цветов. В комплекте с эхолотом поставляются крепление с фиксирующей скобой, датчик с креплением на транец. Остальные аксессуары можно приобретать по необходимости: например, защитный кофр, датчик скорости, переносной кейс с аккумулятором, зарядкой и дополнительными креплениями, в частности, присоской, что очень удобно для гребной или резиновой лодки, когда невозможно использовать струбцину.

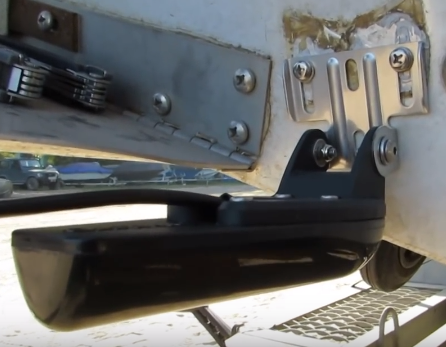

Правильная установка датчика – важный момент при использовании рыбопоискового эхолота, поэтому в данной модели крепеж имеет диапазон регулировки вверх-вниз. Когда датчик расположен по уровню днища, на его работе не отразятся помехи, связанные с конвекционными потоками воды, возникающими при движении лодки.

Меню эхолота выполнено таким образом, чтобы было сразу понятно, как им пользоваться. При включении эхолота запрашивается язык меню и единицы измерения (обычно метрические). Затем открывается главная страница меню эхолота. Страниц всего шесть, переключение между ними осуществляется джойстиком вправо-влево. Каждая страница настраивается кнопкой меню.

При настройке можно выставлять различные режимы использования лучей, комбинировать их одновременное использование, менять масштаб изображения, а также регулировать глубины, чувствительность и прочие параметры. Для поиска единичных крупных придонных рыб лучше использовать луч 200 кГц, для косяков рыбы в толще воды – луч 77 кГц. Полезно будет выставить линию глубины, чтобы померить глубину любого предмета, а также для ориентира – линию хода воблера. При помощи прокрутки сонара влево-вправо можно просмотреть историю маршрута.

Модель Garmin Echo 201DV более проста, чем описанная Echo 551DV и снабжена монохромным дисплеем, благодаря чему значительно дешевле. Разрешение экрана будет чуть хуже, чем у старшей модели, но необходимо отметить, что в черно-белом варианте картинка может оказаться более информативной, чем изобилующая цветами. В условиях постоянной работы, при ярком солнце или ночью, такая модель может оказаться очень кстати, поскольку при хорошей рыбной ловле на первый план выходит лаконичность информации, а нее визуальная привлекательность.

В целом, можно отметить, что эхолоты Garmin Echo – очень качественная техника, обладающая незаурядными характеристиками чувствительности, отличной наглядностью предоставляемой информации и простотой настроек. Ниже предлагаем познакомиться с несколькими статьями, позволяющими еще раз взглянуть на эхолоты под другим углом.
