Организация голосовой УКВ‑связи и радиовахты
на 16‑м канале для маломерных необитаемых судов
на большом удалении от оператора
Практический подход к выполнению требований пунктов 5.1.1 и 5.1.2 обновлённых Правил РМРС с применением ROIP‑шлюза и радиостанций серии МИРАН.
Вступление в силу с 1 сентября 2025 года обновлённой части III «Правил классификации и освидетельствований маломерных судов» Российского морского регистра судоходства (РМРС) предъявило к маломерным необитаемым судам (МНС) требования, ранее относившиеся исключительно к судам с экипажем. В частности, пункты 5.1.1 и 5.1.2 устанавливают обязанность оператора МНС вести телефонную радиосвязь на частотах морской подвижной службы в диапазоне ОВС (УКВ) с окружающими судами и береговыми станциями, а также нести непрерывную слуховую радиовахту на 16‑м канале — международном канале бедствия и вызова.
Выполнение этих требований в условиях, когда оператор физически удалён от своего судна на десятки или сотни километров, а дальность прямой УКВ‑радиосвязи ограничена 15–20 морскими милями, потребовало поиска нетривиальных технических решений. В статье рассматривается практический подход, предложенный группой компаний «Маринэк» и основанный на применении ROIP‑шлюза (Radio over Internet Protocol) в сочетании с отечественными УКВ‑радиостанциями серии МИРАН. Описываются архитектура, протоколы, механизмы обеспечения качества обслуживания, а также проводится сравнительный анализ альтернативных методов — использования судна-ретранслятора и MESH‑сетей.
Проблематика: почему прямое подключение не работает
На первый взгляд задача кажется тривиальной: установить на МНС стандартную УКВ‑радиостанцию, а на пункте дистанционного управления (ПДУ) — консоль оператора, и соединить их через сеть передачи данных. Однако на практике возникает комплекс взаимосвязанных проблем, связанных с особенностями симплексной радиосвязи и неидеальностью широкополосных каналов.
Суть решения: гибридная схема ROIP + широкополосный канал

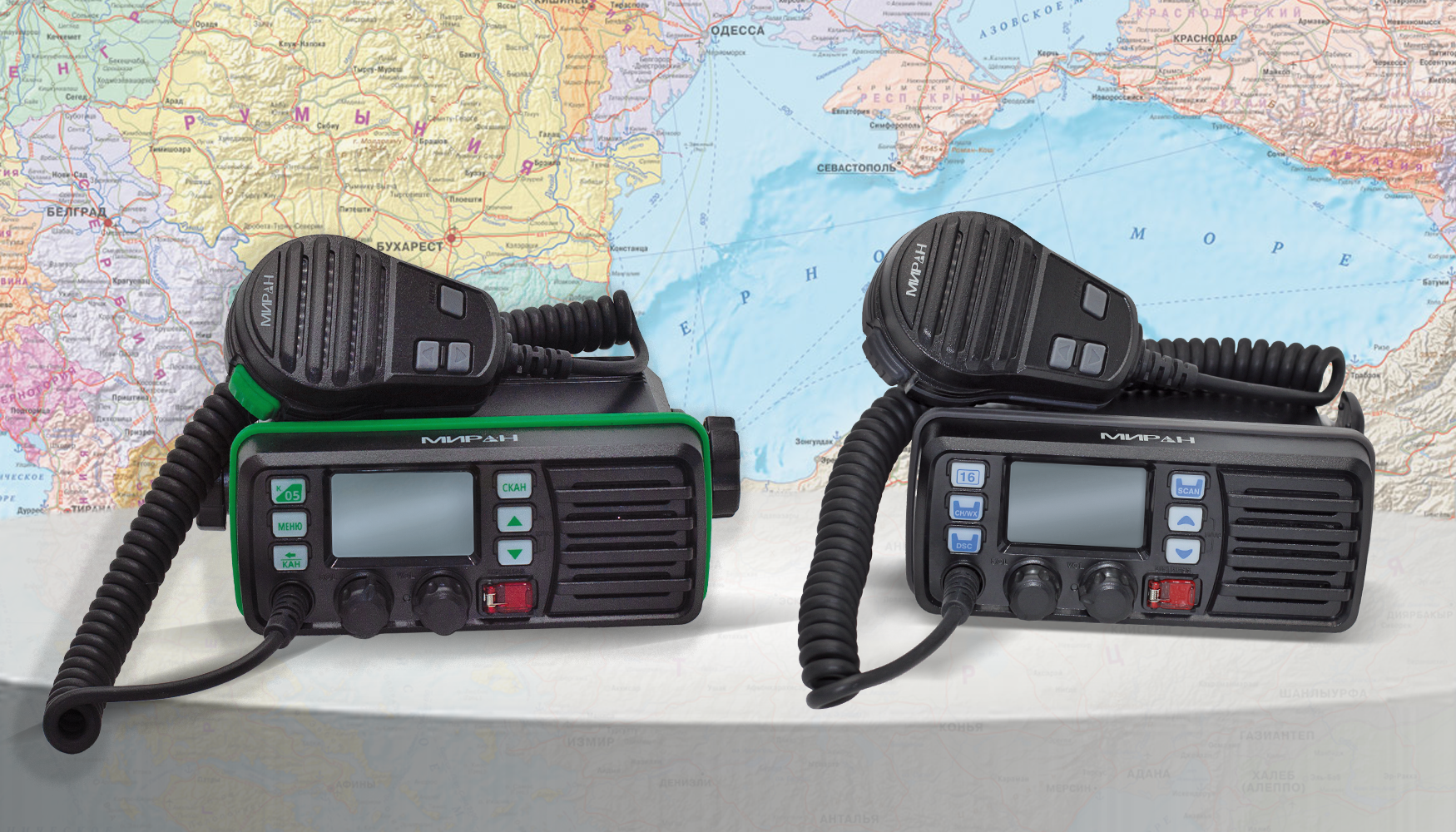

Решение, разработанное и внедряемое ГК «Маринэк», заключается в установке на борту МНС ROIP‑шлюза, сопряжённого с сертифицированной УКВ‑радиостанцией ( морской МИРАН МР‑С2 или речной МИРАН РР‑С2). Шлюз преобразует аналоговые аудиосигналы и дискретные управляющие сигналы в IP‑пакеты с использованием протоколов SIP и RTP, после чего передаёт их через любой доступный широкополосный канал на консоль оператора, расположенную на ПДУ.
Технические детали реализации
Для успешного соблюдения пунктов 5.1.1 и 5.1.2 РМРС необходимо обеспечить несколько условий: двустороннюю передачу голоса с задержкой не более 300–500 мс, надёжную передачу сигналов PTT и служебных тонов, непрерывный мониторинг 16‑го канала с приёмом ЦИВ класса D, а также приоритизацию голосового трафика в сети (QoS).
Протоколы и кодеки
ROIP‑шлюз на борту МНС работает по стандартным VoIP‑протоколам. Протокол SIP используется для установления, управления и завершения сеанса связи — он позволяет адресовать вызовы, переключать каналы и передавать DTMF‑сигналы. Транспортировка голосовых кадров осуществляется по протоколу RTP. Выбор кодека определяется условиями канала:
Управление PTT и эхокомпенсация
Для корректной работы в симплексном режиме шлюз реализует схему «полудуплекс по IP», блокирующую одновременный приём и передачу. Дополнительно применяется адаптивная эхокомпенсация (AEC), устраняющая проникновение сигнала из микрофона оператора в динамик. В качестве опции может быть включён VOX‑детектор, однако на практике физическая тангента PTT остаётся более надёжным способом.
Качество обслуживания (QoS)
- В маршрутизаторах настраивается приоритизация пакетов RTP с меткой DSCP EF (Expedited Forwarding).
- На шлюзе и консоли используется адаптивный джиттер-буфер (до 200 мс) для сглаживания нестабильности сети.
- Для одного голосового соединения рекомендуется резервировать не менее 100 кбит/с с учётом служебных протоколов.
- При использовании сотовых сетей 4G/5G желательно применять выделенный APN с гарантированной скоростью, а в перспективе — каналы с технологией 5G URLLC.
Интеграция с пультом оператора
На ПДУ консоль оператора может быть реализована в трёх вариантах:
- Программный ROIP-клиент на стандартном ПК с USB-тангентой.
- Аппаратная консоль со встроенным шлюзом (подключение по Ethernet).
- Интеграция с диспетчерской системой через SIP-транк.
Консоль позволяет выбирать рабочий канал МНС (отправкой DTMF‑команд), видеть индикацию «Передача», «Приём», «Вызов ЦИВ», а также вести запись всех радиообменов.
Типы широкополосных каналов
| Тип канала | Дальность | Задержка | Примечание |
|---|---|---|---|
| Сети 4G/5G | До 20–50 км от вышки | 20–50 мс | Оптимальный вариант при наличии покрытия |
| Wi-Fi 6 (5 ГГц) | До 5–10 км | 5–15 мс | Направленные антенны, локальные акватории |
| WiMAX / частные радиосети | До 50–100 км | 30–100 мс | Требуется лицензирование частот |
| Радиорелейная линия (прямая видимость) | До 50 км | 1–5 мс | Идеально для стационарных трасс |
Антенно-фидерное хозяйство и приём ЦИВ
На борту МНС радиостанция МИРАН МР‑С2 подключается к всенаправленной УКВ‑антенне, установленной на мачте высотой 2–5 метров. Станция имеет два приёмника: основной работает на выбранном канале, а дежурный постоянно сканирует канал 70 (для ЦИВ) и канал 16. ROIP‑шлюз передаёт на пульт оператора не только аудиопоток, но и декодированные сообщения ЦИВ — MMSI вызывающего судна, тип вызова (бедствие, срочность, безопасность), координаты.
Альтернативные подходы и их ограничения
Теоретически требования пунктов 5.1.1 и 5.1.2 можно выполнить без ROIP, используя промежуточный ретранслятор сигнала. Однако эти подходы значительно сложнее и дороже на практике.
Рекомендации для сертификации в РМРС
При подаче документации на классификацию МНС следует приложить три ключевых документа:
Готовое к промышленной эксплуатации решение
Предложенное и внедрённое ГК «Маринэк» решение на базе ROIP‑шлюза и радиостанций МИРАН полностью удовлетворяет требованиям пунктов 5.1.1 и 5.1.2 правил РМРС для маломерных необитаемых судов. Разработанная схема уже применяется в ряде российских проектов автономного судоходства и получила положительные отзывы от классификационного общества.
- Использование широкополосных каналов (4G/5G, РРЛ, Wi‑Fi) вместо спутниковых обеспечивает приемлемую задержку для большинства прибрежных и речных районов.
- Технические механизмы — выбор кодеков, эхокомпенсация, QoS, передача ЦИВ — закладываются непосредственно в ROIP‑шлюз.
- Альтернативные подходы (судно-ретранслятор, MESH) оказываются либо существенно дороже, либо технически избыточны.
