Основные термины радиолокации

Понимание терминов радиолокации важно уже на этапе выбора радиолокационной станции (РЛС).

Зона обзора РЛС

Зона радиолокационного обзора — это область пространства, в пределах которого производится облучение и прием и обработка отраженных сигналов (для пассивных РЛС — только прием), включая обнаружение целей с заданными характеристиками.

Ширина луча

Ширина луча — это угловая ширина импульса, излученного радиолокационной станцией, в горизонтальной или вертикальной плоскости. Ширина луча в горизонтальной плоскости может быть в пределах 0,75–5°, в вертикальной плоскости — в пределах 20–25°.

Частота повторения импульсов

Частота повторения импульсов — это число радиоимпульсов, излученных за одну секунду. Этот параметр автоматически определяется длиной импульсов и дальностью обнаружения. При использовании малых шкал дальности импульсы короткие, а частота повторения импульсов — высокая. В случае использования больших шкал дальности импульсы длинные, а частота повторения импульсов — низкая.

Разрешающая способность

Разрешающая способность РЛС представляет собой тактическую характеристику, способность радиолокационной станции разделять две радиолокационные цели, расположенные рядом друг с другом. РЛС имеет разрешающую способность двух типов:

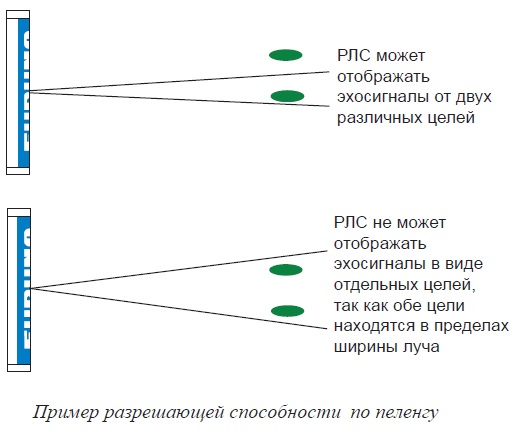

Разрешающая способность по пеленгу — это способность РЛС отображать в качестве отдельных целей эхосигналы от двух целей, находящихся на одном расстоянии от РЛС вблизи друг друга. Разрешающая способность по пеленгу зависит от ширины луча в горизонтальной плоскости. Чем меньше ширина луча в горизонтальной плоскости, тем лучше разрешающая способность по пеленгу.

Разрешающая способность по расстоянию — это способность РЛС отображать в качестве отдельных целей эхосигналы от двух целей, находящихся на одном пеленге вблизи друг друга. Основной фактор, от которого зависит разрешающая способность по расстоянию, — это длина импульса. Короткий импульс обеспечивает более высокую разрешающую способность по расстоянию, чем длинный импульс. В общем случае рекомендуется использовать короткие импульсы при малых шкалах дальности для более высокой разрешающей способности по расстоянию, а длинные импульсы – при больших шкалах дальности для улучшения радиолокационного обнаружения.

Дальность обнаружения

• Минимальная дальность обнаружения. Это минимальное расстояние, на котором РЛС может обнаружить цель. Зависит от высоты антенны, ширины луча в вертикальной плоскости, наличия слепого сектора в пределах главного лепестка ДНА и длины импульса.


• Максимальная дальность обнаружения и выходная мощность. Увеличение выходной мощности типовой РЛС в 2 раза приводит к увеличению максимальной дальности обнаружения всего лишь на 19%. Наоборот, уменьшение выходной мощности в 2 раза приводит к уменьшению максимальной дальности обнаружения на 16%. Хотя можно повысить максимальную дальность обнаружения за счет использования более мощной РЛС, лучше (и дешевле) установить антенну на максимальную высоту над уровнем моря и/или использовать антенну большего размера (длины) для уменьшения ширины луча в горизонтальной плоскости.

Пропускная способность

Пропускная способность радиолокационной станции представляет собой ее способность обеспечивать одновременную работу с рядом объектов. Так, мерой этого параметра может служить количество сопровождаемых в одно и то же время целей.

В статье "Радиолокация" вы можете подробнее ознакомиться с вопросами, касающимися радиолокационных станций: функциями РЛС, физикой радиолокационных процессов, рабочими частотами РЛС и данными, поступающими от радара. Все это поможет вам выбрать судовую РЛС.

На основе материалов Furuno.
