Основные требования к морским ПВ/КВ радиостанциям

ПВ/КВ радиостанции предназначены для обеспечения радиосвязи на судах на большие расстояния. Они не требуют прямой видимости объекта связи, в отличие от УКВ радиостанций. В статье разберём основные требования к радиостанциям и ответим на частые вопросы судовладельцев.

Словарик
ПВ — промежуточные волны
КВ — короткие волны
УКВ — ультракороткие волны
ГМССБ — глобальная морская система связи при бедствии

Цифровой избирательный вызов

Наличие цифрового избирательного вызова (ЦИВ) — важная часть каждой морской ПВ/КВ радиостанции. ЦИВ или DSC (Digital Selective Calling) — вид связи, который применяют для первоначального вызова судовых и береговых станций с различными приоритетами. Его цель — дальнейшая радиосвязь через радиотелефон или радиотелекс. ЦИВ предполагает передачу коротких формализованных сообщений, представленных в закодированном виде с помощью двоичных символов в ПВ и КВ.

ЦИВ требуется обязательно:

• На всех промысловых и морских судах, независимо от их валовой вместимости.
• Для судов, попадающих под морские районы А2, А3 и А4

Под районы А3 и А4 допускается замена инмарсата ПВ/КВ радиостанцией.

Требования РМРС к ПВ/КВ радиостанциям

Российский Морской Регистр Судоходства (РМРС) требует следующий комплект оборудования ПВ/КВ радиостанции для прохождения требований ГМССБ:

• Приёмник для наблюдения с ЦИВ;
• Приёмник, принимающий узкополосное буквопечатание.
• Передатчик, передающий  ЦИВ и узкополосное буквопечатание.
• Кодирующее устройство ЦИВ;
• Буквопечатающая аппаратура и оконечное устройство буквопечатания. Штыревая ПВ/КВ антенна ЦИВ (длина – 6 метров)
• Штыревая ПВ/КВ антенна приёмо-передающая (длина – 8 метров).
• Блок питания/зарядное устройство для радиостанции.

Какую станцию выбрать, чтобы закрыть все необходимые требования

Среди множества моделей ПВ/КВ радиостанций наиболее востребована NSR NHR-1500 с ЦИВ класса А. Это бюджетная радиостанция с качественной сборкой, которая закрывает все требования ГМССБ.

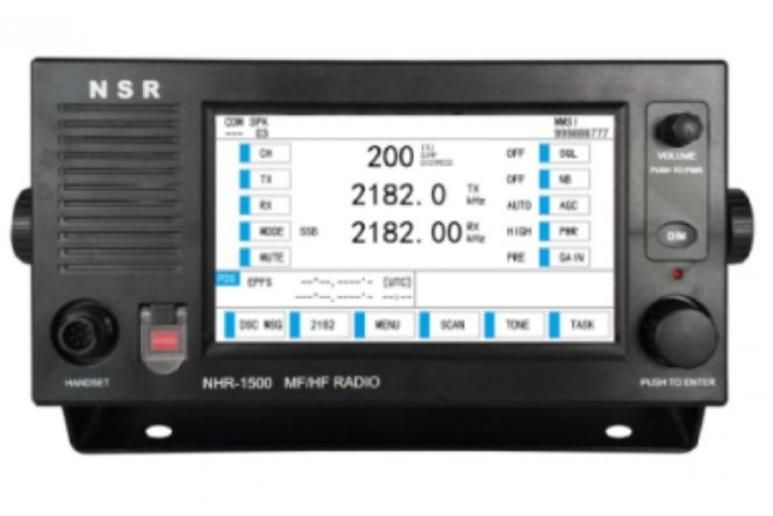

NSR NHR-1500 с ЦИВ класса А

Существуют более дешёвые аналоги, например, Icom IC-M802. Но эта радиостанции c ЦИВ класса Е. Поэтому она не позволяет использовать её как основную для ГМССБ. Радиостанции с ЦИВ класса А, отвечающие требованиям ГМССБ, такие как SAILOR 6222 и Samyung STR-6000A, уступают по функциям и цене, в сравнении с NSR NHR-1500.

Что необходимо для корректной работы ПВ/КВ радиостанции

Для подачи сигнала бедствия (ЦИВ класса А) на радиостанцию необходимо завести координаты от внешнего источника ГНСС GPS/GLONASS. Для данных целей рекомендуем использовать приёмоиндикатор ГНСС NSR NGR-3000. Его подключение осуществляется по протоколу NMEA 0183. Если добавить размножитель сигналов NMEA можно подать координаты на дублирующую ПВ/КВ радиостанцию или УКВ радиостанцию с ЦИВ.

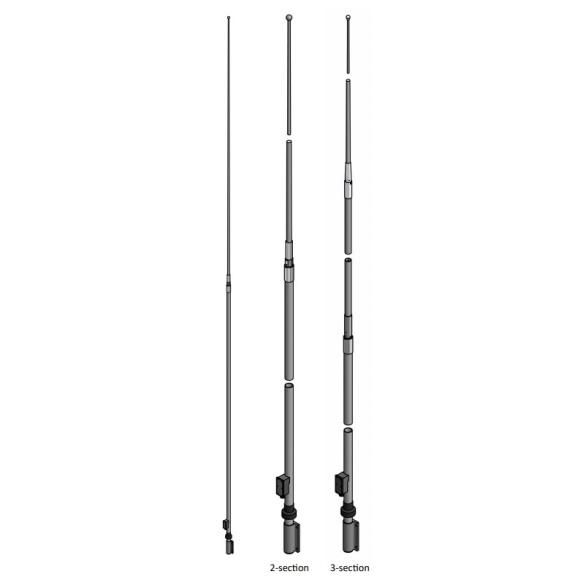

Пример антенн для ПВ/КВ радиостанции

Если на судне установлен АИС NSR NAB-1000 то данные о местоположении судна можно вывести на ПВ/КВ радиостанцию. Этот АИС комплектуется антенной GPS/GLONASS. Она позволяет передавать координаты по протоколу NMEA 0183, для корректной подачи сигнала бедствия. Если прибор ГНСС имеет возможность выбора группировки спутников, рекомендуется использовать комбинированный режим GPS+Glonass для уменьшения погрешности измерений местоположения.

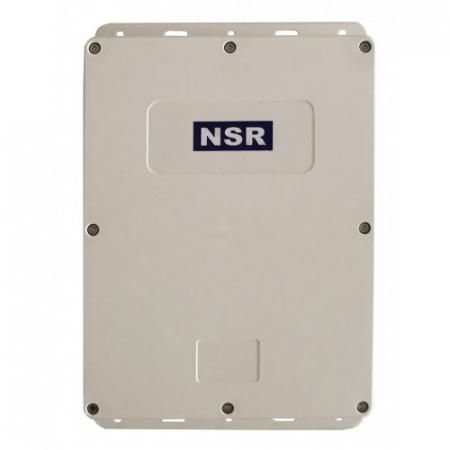

Пример АИС NSR NAB-1000

Большинство судовладельцев предпочитают ставить весь спектр ГМССБ оборудования одного бренда из-за взаимозаменяемости и простоты коммутации оборудования. Например, в комплекте с АИС NSR NAB-1000 поставляется УКВ антенна NSR NVA-100, которую можно использовать как с АИС, так и любой другой морской УКВ радиостанцией.

Ответы на вопросы судовладельцев по выбору и установке антенн:

• Можно ли приобрести только одну антенну на ЦИВ? Нет, нельзя.
• Можно ли приобрести только одну антенну на приемопередачу? Нет, нельзя.
• Можно ли приобрести одну антенну + сплиттер для переключения? Нет, нельзя.
• А если поставить не одобренную регистром антенну длиной 2 метра? Запрещено.
• Можно ли использовать УКВ антенны? Нет, нельзя.

Ответы на вопросы судовладельцев по выбору ГМССБ ПВ/КВ радиостанции:

• Разрешено ли ставить ПВ/КВ радиостанцию без ЦИВ? Запрещено.
• Разрешено ли ставить ПВ/КВ радиостанцию с ЦИВ класса Е? Запрещено.
• Требуется ли резервирование питания? Да, требуется.
• Разрешается ли использовать антенный тюнер от радиостанции другого производителя? Запрещено, так как антенный тюнер одобрен РМРС в составе радиостанции.
• Под морской район А2 ПВ/КВ радиостанцию обязательно нужно комплектовать терминалом УБПЧ? Нет, не обязательно, только по личному желанию судовладельца.
• Под морской район А1 требуется ПВ/КВ радиостанции? Нет, не требуется.
