ДокументыПроблематика эксплуатации системы дистанционного управления речным пассажирским судном
Важные аспекты при переходе на дистанционное управление речным пассажирским транспортом
Внедрение систем дистанционного управления (ДУ) на речные пассажирские суда открывает новые горизонты в эффективности и безопасности судоходства. Однако сопряжено с рядом специфических вызовов. Переход от традиционного управления экипажем к дистанционному режиму требует внимательного изучения и решения возникающих проблем, чтобы гарантировать надежную и безопасную эксплуатацию судов.Проект по внедрению дистанционного управления был реализован ГК Гама, ВГУВТ (Волжский государственный университет водного транспорта) и группой компаний «Маринэк». В качестве площадки был выбран заднеколёсный пассажирский каютный теплоход для малых рек мощностью 265 кВт проекта ПКС-40. Локация - средняя Волга, Нижний Новгород. Судовладельцем предложен маршрут с двумя доминирующими высотами и оборудованной площадкой.
Задача заключалась в создании экономически эффективного, доступного и безопасного комплекса автономного судовождения для существующего пассажирского флота.
С презентацией проекта Вы можете ознакомиться по ссылке
Содержание
- Реализация проекта | Технико-аналитическое описание архитектуры
- Проблематика проекта
- Центр судовой беспилотии | Техническое оснащение
- Перспективы развития и рекомендации по внедрению систем дистанционного управления
- Рекомендации по внедрению
- Заключение
Опыт группы компаний «Маринэк» в области БЭК
Принимая во внимание призыв Президента России Владимира Владимировича Путина к наращиванию выпуска робототехнических систем, включая боевые лазеры и беспилотные катера. Группа компаний «Маринэк» уже успешно реализовала более десяти действующих систем управления беспилотными катерами (БЭК), активно применяемых в специальной военной операции (СВО). Работа велась в тесном сотрудничестве как с ведущими инженерными бюро, так и напрямую с военнослужащими. А также посредством собственных разработок.
ГК «Маринэк» получила большое количество благодарностей за создание интегрированной платформы для конвергенции судовых и береговых систем в единое информационное пространство. Решение обеспечивает:
- Синхронизацию данных между распределенными узлами;
- Мультиплексирование каналов управления с географически разнесенных пунктов;
- Корреляционный анализ событий и управляющих воздействий;
- Сегментированный доступ к данным для различных групп пользователей (экипаж, диспетчеры, аналитики).
Реализация проекта позволяет оптимизировать процессы удаленного мониторинга, повысить точность управления и обеспечить сквозную аудиторию операций.
Реализация проекта | Технико-аналитическое описание архитектуры
Решение реализовано в виде комплексной инфраструктуры, включающей следующие компоненты:

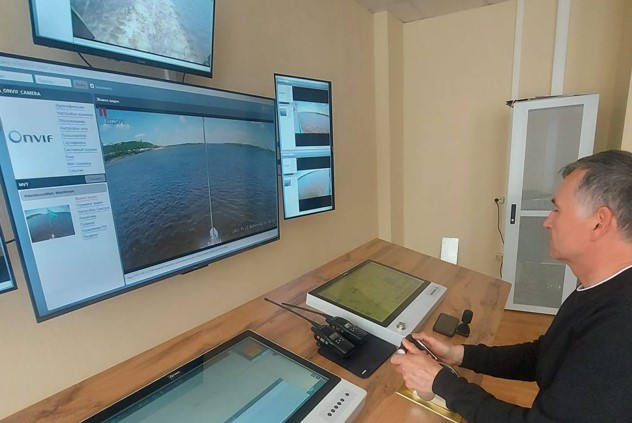

1. Центр дистанционного управления (ЦДУ):
- Серверная инфраструктура: Высокопроизводительные вычислительные узлы, обеспечивающие обработку данных в режиме реального времени.
- Информационно-аналитическая платформа: Система агрегации, обработки и визуализации оперативных и исторических данных.
- Телекоммуникационный комплекс: Каналообразующие устройства (радио-и GSM-каналы) и подсистема коммутации данных с гарантированной пропускной способностью.
- Система архивации данных: Многоуровневое хранение информации с поддержкой временных меток и механизмами быстрого доступа.
- Модуль криптографической защиты: Аппаратно-программный комплекс, сертифицированный для обеспечения конфиденциальности и целостности передаваемых данных.
- Эргономический интерфейс управления: Панели контроля и визуализации, дублирующие судовые органы управления, с интеграцией тактильной обратной связи.
2. Специализированное ПО:
- Интегрированная система управления техническими средствами (ИСУ ТС);
- Модуль ЭКНИС (электронная картографическая навигационная система);
- Программный комплекс для архивации и анализа навигационных данных.
- Подсистема обработки видеопотоков;
- ПО управления каналами связи;

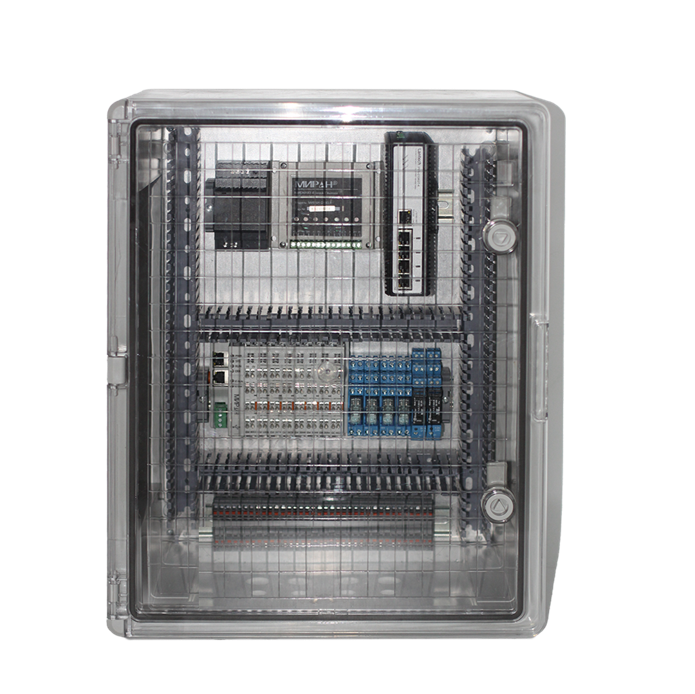

3. Судовые подсистемы:
- ИСУ ТС: Автоматизированное управление судовым оборудованием через цифровые интерфейсы.
- Многосенсорная система видеонаблюдения: Камеры высокого разрешения с ИК-подсветкой и алгоритмами обработки изображений.
- Навигационный сенсорный комплекс:
· Приемники ГНСС (ГЛОНАСС/GPS);

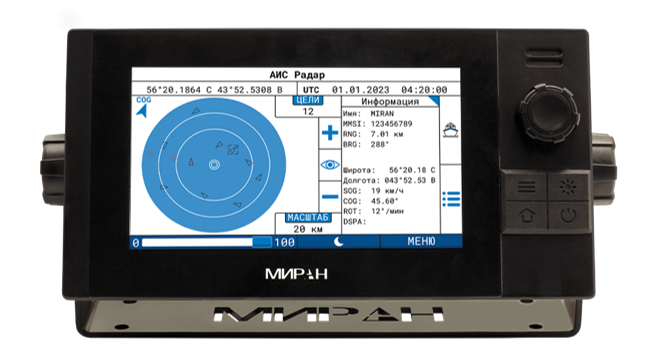

· Система автоматической идентификации (АИС);

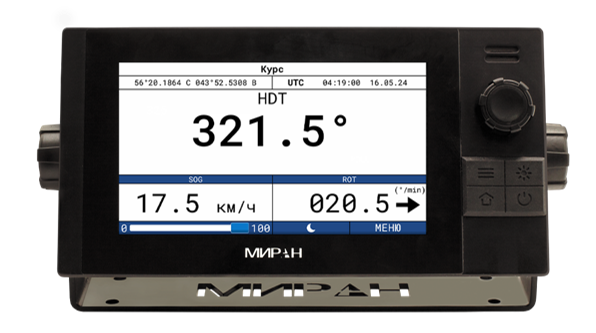

· Спутниковый компас и датчики курса (СК).
- Телекоммуникационный модуль: Каналообразующие устройства и коммутационная подсистема для двусторонней передачи данных.
- Локальная система архивации: Запись параметров работы оборудования и навигационных данных в энергонезависимую память.
- Бортовой модуль криптозащиты: Шифрование трафика в соответствии с требованиями.
- Программное обеспечение: Аналоги береговым системам, адаптированное для работы в условиях ограниченных ресурсов.
Реализация проекта комплекса автономного судовождения для пассажирского флота планируется на базе судов класса ПКС-40. Преимущества такого комплекса автономного судовождения заключаются в рентабельности, масштабируемости и отказоустойчивости.
Реализация проекта обеспечит:
- Оптимизацию эксплуатационных затрат;
- Соответствие требованиям безопасности (IMO, SOLAS);
- Полную совместимость с существующей судовой инфраструктурой;
- Эргономичный интерфейс взаимодействия оператора с системами управления.
Планируемые ключевые компоненты реализации
1. Центр дистанционного управления (ЦДУ):
- Развернуть серверную платформу с распределенной архитектурой (edge computing);
- Внедрить систему предиктивного анализа данных в режиме реального времени;
- Интегрировать интерфейс управления на базе цифровых двойников судов;
2. Установить судовые системы:
- Мультисенсорный навигационный комплекс;
- Автоматизированные контроллеры рулевого управления и силовой установки;
- Систему ситуационной осведомленности с алгоритмами машинного зрения/
Планируемые этапы реализации
Провести комплексные испытания системы в условиях реальной эксплуатации на заданной акватории:
· Тестирование алгоритмов МППСС-72;
· Отработка сценариев экстренного ручного перехвата.
Реализовать программу подготовки персонала (управления и матросов) с использованием:
· Иммерсивных тренажеров виртуальной реальности;
· Симуляторов управления с элементами визуального, аудио и тактильного отклика;
· Модулей адаптивного обучения для операторов берегового ЦДУ и судового экипажа.
Сбор и анализ данных. Сформировать структурированный дата-сет для:
· Обучения нейросетевых моделей распознавания навигационных угроз;
· Калибровки алгоритмов управления в условиях неопределенности (погодные аномалии, нештатные ситуации);
· Верификации данных телеметрии через блокчейн-реестр для обеспечения неизменности логов.
Развитие инфраструктуры. Акватория оснащается:
· Комплексной оптимизацией светотехнических, радио и радиолокационных средств;
· Динамическими навигационными буями с IoT-датчиками;
· Станциями RTK-коррекции для повышения точности ГНСС до сантиметрового уровня;
· Высокопроизводительными каналами связи (спутниковый резервный канал + LTE-Pro с MIMO-антеннами).
Доработка систем. Внедрение специализированного оборудования:
· Модули автоматизированного распознавания целей (АИС+радарная корреляция);
· Системы предиктивной аналитики для прогнозирования износа компонентов;
· Адаптивные контроллеры управления движением с поддержкой Q-learning.
Проблематика проекта
Инфраструктура
Для обеспечения безопасной навигации автономных судов в речных условиях требуется развертывание береговой инфраструктуры, включающей системы позиционирования, связи, мониторинга и управления.

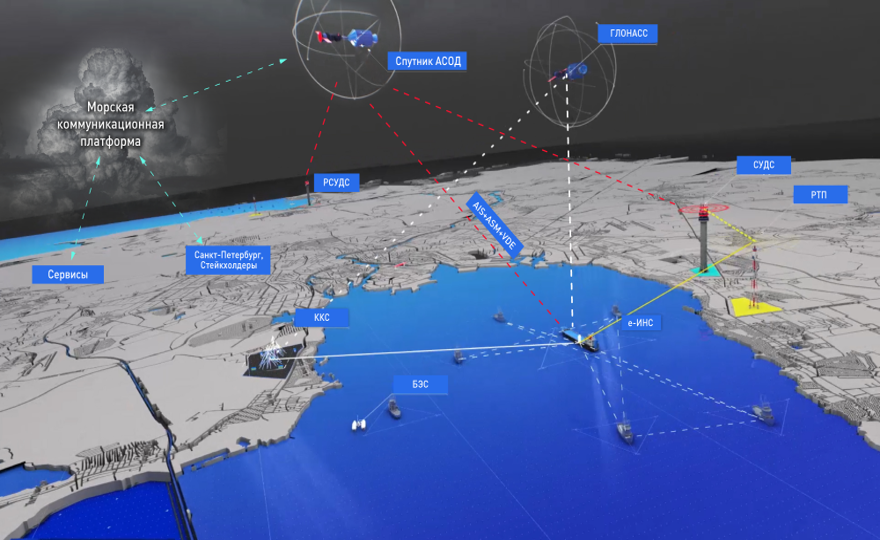

Береговые навигационные и локационные системы:
1. Корректирующие станции спутниковой навигации;
2. Радиолокационное покрытие: береговые РЛС X-диапазона с автоматическим сопровождением целей (ARPA) для контроля движения;
3. Гидрографическое обеспечение:
• Автоматизированные гидрологические посты (замеры глубин, течений, уровня воды).
• Донные гидроакустические маяки (USBL/LBL) для подводной навигации.
Береговая коммуникационная инфраструктура
1. Сети передачи данных:
- 5G/LTE-вышки с резервированием по радиоканалу (УКВ, Wi-Fi Mesh);
- Оптоволоконные линии вдоль фарватера для высокоскоростного обмена данными;
2. Автоматизированная идентификация (АИС):
- Береговые АИС-базы (AIS Base Stations) для полного покрытия акватории;
- АИС-ретрансляторы в зонах радиотени (под мостами, в каньонах);
- AIS AtoN, в т.ч. и виртуальные с береговым сопровождением.
3. Резервные каналы связи:
- УКВ-радиосети (DSC, GMDSS) для аварийной связи;
- Радиорелейные посты связи.
Системы мониторинга и управления
1. Центры управления судоходством (VTS):
- AI-алгоритмы для прогнозирования коллизий и маршрутизации;
- Цифровые двойники акватории (Digital Twin) в реальном времени.
2. Видеонаблюдение и машинное зрение:
- Камеры с ИК-подсветкой и тепловизорами на мачтах и мостах;
- Анализ поведения судового трафика (аномалии, несанкционированные выходы)
3. Метеорологическое обеспечение:
- Автоматические метеостанции (ветер, видимость, осадки);
- Датчики обледенения на знаках навигационного ограждения
Аварийное и резервное оснащение
1. Системы экстренного реагирования
2. Резервное энергоснабжение
Центр судовой беспилотии | Техническое оснащение
Концепция создания индустриального полигона на базе одного из ВУЗов для:
- тестирования технологий беспилотного водного транспорта;
- отработки обмена данными в гетерогенных средах между беспилотным наземным, водным и воздушным транспортом.
Лабораторный комплекс
Стенды моделирования навигации включают:
• GNSS-симуляторы (GPS/ГЛОНАСС с помехами и глушением);
• Инерциальные навигационные системы (INS) для тестов в "режиме слепого плавания";
• Виртуальные полигоны с Digital Twin акватории.
Телеком-лаборатория:
• Стенды 5G/LoRa и подобное, для тестов связи;
• Акустические гидрофоны для подводной коммуникации;
• Аппаратные симуляторы;

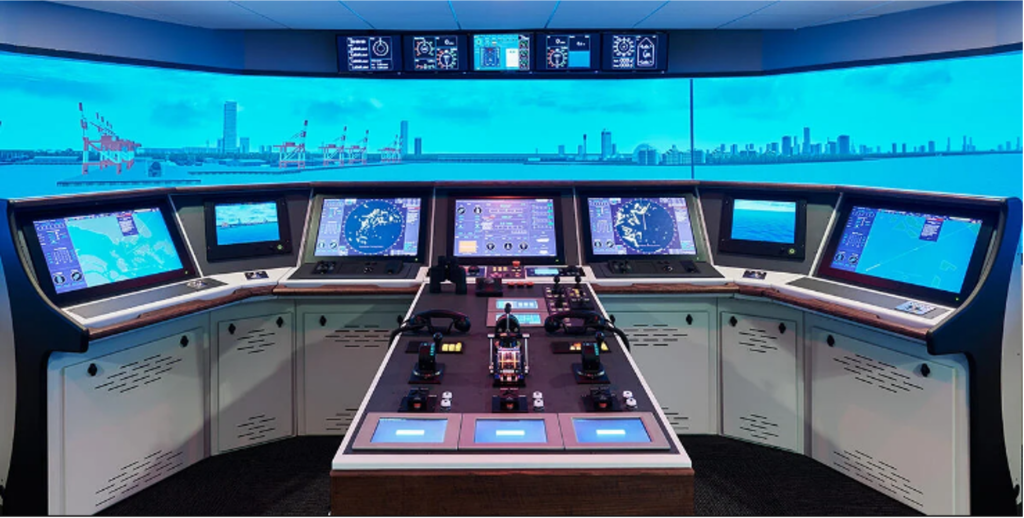

• Полномасштабный мостик оператора с VR-визуализацией;
• Генератор помех (тестирование устойчивости навигации и связи).
Полевая инфраструктура
Речной испытательный полигон:
• Контрольные буи с датчиками течения/глубин;
• Береговые РЛС и камеры с машинным зрением;
• Мобильная DGPS-станция;
• Донные акустические маяки (погрешность < 0.1 м);
• Сеть калибровочных буев с датчиками;
• Подводный роботизированный полигон (тестовые препятствия);
• Лидары берегового базирования;
• Многочастотные гидролокаторы;
• Оптические корреляторы течений;
Автопарк беспилотников:
• Надводные: катера (3-12 м), катамараны-носители;
• Подводные: ROV для инспекции, AUV для картографии;
• Воздушные: дроны-разведчики с лазерным сканированием.
Вычислительные мощности:
• Кластер для обучения нейросетей (NVIDIA DGX);
• Серверы реального времени для цифровых двойников.
Практические результаты сотрудничества бизнеса и науки:
- Взаимодействие бизнеса, науки, команд разработчиков и индивидуальных специалистов;
- Множество систем автоматизации, связи, платформ, навигационных датчиков и иных программно-аппаратных сред;
- Возможность показа действующих прототипов производителей маломерного флота и его оснащения;
- Полигон для полевых работ с БЭК;
- Реальная подготовка экипажей на различном оборудовании, его оценка и эффективность применения;
- Самоокупаемость за счет приемлемой стоимости допуска к центру;
- Сертифицированные модули автономного управления;
- Библиотека проверенных алгоритмов для судостроителей;
- И другое.
Заключение
В заключение, внедрение системы ДУ на речных пассажирских судах требует комплексного и продуманного подхода. Системы ДУ могут значительно повысить эффективность, безопасность и экологичность речного судоходства.
Всё это открывает новые возможности для развития этой важной отрасли транспорта. Ключевыми факторами успеха являются разработка надежных и устойчивых технологий, подготовка высококвалифицированных операторов, создание нормативной базы и обеспечение эффективного управления рисками.
Автономное судовождение – это не просто технология, это шаг в будущее, где море становится безопаснее, эффективнее и доступнее для всех.
Перспективы развития и рекомендации по внедрению систем дистанционного управления
1. Перспективные направления развития
1.1 Интеграция искусственного интеллекта и машинного обучения.
- Предиктивная аналитика – прогнозирование технических отказов и оптимизация маршрутов на основе исторических данных.
- Компьютерное зрение – автоматическое распознавание навигационных препятствий, других судов и аномальных ситуаций.
- Адаптивные алгоритмы управления — это использование reinforcement learning (Q-learning) для повышения точности маневрирования в сложных условиях.
1.2. Развитие телекоммуникационных технологий
- Внедрение спутниковых резервных каналов (Iridium, Starlink) для обеспечения связи в удаленных районах.
- Использование MESH-сетей и 5G/LTE-Advanced для минимизации задержек передачи данных.
- Развертывание подводных акустических модемов для мониторинга подводной обстановки.
1.3. Автоматизация судовых систем
- Полный переход на цифровые шины управления (CAN, Ethernet) для интеграции всех бортовых систем.
- Развитие автоматизированных швартовочных систем с использованием дронов и роботизированных платформ.
- Внедрение энергоэффективных силовых установок (гибридные, электрические) с дистанционным мониторингом.
1.4.Совершенствование нормативной базы
- Разработка международных стандартов для автономного судовождения (в сотрудничестве с IMO, РМРС, CLASS).
- Создание регламентов кибербезопасности для защиты систем ДУ от хакерских атак.
- Утверждение процедур сертификации беспилотных судовых комплексов.
2. Рекомендации по внедрению
2.1. Поэтапный переход на автономное управление
- Пилотные проекты – тестирование на ограниченных акваториях с постепенным расширением функционала.
- Смешанный режим эксплуатации – сохранение экипажа на борту с параллельным использованием ДУ.
- Полная автономия – переход на беспилотное управление после подтверждения надежности системы.
2.2. Обучение и подготовка персонала.
- Разработка VR-тренажеров для операторов ЦДУ.
- Внедрение адаптивных курсов по кибербезопасности и аварийному управлению.
- Создание центров сертификации для специалистов по эксплуатации автономных судов.
2.3. Обеспечение кибербезопасности. Регулярный аудит защищенности каналов связи и бортовых систем.
- Использование блок чейн-технологий для защиты телеметрии от несанкционированных изменений.
- Внедрение квантовой криптографии в перспективных системах связи.
2.4. Развитие береговой инфраструктуры. Создание единой цифровой платформы для управления речным трафиком (аналогично VTS, но с поддержкой автономных судов).
- Оснащение фарватеров IoT-буями для мониторинга глубины, течений и препятствий.
- Развертывание RTK-коррекции ГНСС для повышения точности позиционирования.
3.Экономическая эффективность и окупаемость
3.1.Снижение эксплуатационных затрат.
- Уменьшение расходов на топливо за счет оптимизации маршрутов.
- Сокращение численности экипажа при переходе на автономные режимы.
- Минимизация аварийных ситуаций благодаря предиктивному обслуживанию.
3.2 Потенциал масштабирования.
- Применение аналогичных решений для грузовых и промысловых судов.
- Экспорт технологий в страны с развитой речной инфраструктурой (Европа, Юго-Восточная Азия).
- Интеграция с мультимодальными логистическими системами (порты, железные дороги, автотранспорт).
4. Заключительные выводы
Внедрение систем дистанционного и автономного управления речными пассажирскими судами – это стратегическое направление, способное:
- Повысить безопасность судоходства за счет исключения человеческого фактора.
- Снизить эксплуатационные затраты через оптимизацию процессов.
- Обеспечить экологичность за счет энергоэффективных технологий.
За подробной информацией обращайтесь по телефону 8 (812) 309-39-15 или электронной почте info@seacomm.ru.
За новостями и акциями можно следить в соцсетях:
MARINEQ. Связь и навигация для флота (vk.com)
Telegram: Contact @marineq_GK
Rutube: Маринэк – связь и навигация для флота
.png)
