Смотрим вперед: тестирование впередсмотрящих эхолотов Echopilot, Simrad и Garmin

Каждый судоводитель желает быть полностью осведомленным о пространстве не только под судном, но и вокруг него, особенно впереди. Морские рельефы таят в себе множество опасностей и, если лодка хорошо идет уже несколько часов к ряду это совершенно не исключает того, что в следующую секунду рельеф дна круто поменяется, и можно сесть на мель. Естественно, традиционные эхолоты сообщат о подводных изменениях, только это произойдет уже тогда, когда что-либо предпринимать будет поздно.

С давних времен при подходе к опасным или неизвестным участкам, судоводители стараются найти самый оптимальный путь. Зная свои точные координаты и располагая картой местности, они составляли специальные безопасные маршруты. Однако такая технология выручит далеко не в каждой ситуации. Так, например, для многих водных участков и по сей день нет достоверных карт, а что уже говорить о коварных блуждающих мелях!

Данная проблема давно волновала разработчиков навигационного оборудования, и, собственно, благодаря ей на свет появились впередсмотрящие эхолоты.

Многие годы пальма первенства производства впередсмотрящих эхолотов принадлежала компании Echopilot. Продукция Echopilot была широко распространена, а если кто-то и пытался отбить данный рынок, то очень быстро сходил с дистанции. В последнее время ситуация изменилась и, естественно, не в пользу Echopilot. Корпорация Navcom, включающая в себя бренды Lowrance, Simrad и B&G, наконец таки обратила внимание на столь привлекательную нишу и выпустила трансдьюсер для впередсмотрящих эхолотов и обновила ПО для SonarHub. Также и небезызвестная компания Garmin представила на рынке новый рыбопоисковый эхолот с возможностью обзора пространства впереди судна. Echopilot и Navcom являются непосредственными конкурентами, так как их продукция схожа между собой, а вот Garmin стоит немного в стороне так как его эхолоты, в первую очередь, заточены для поиска рыб.

Эксперты PBO отобрали для исследования 5 впередсмотрящих эхолотов: 3 модели Echopilot и по одному представителю Simrad и Garmin. Тестирования проходили в гавани Пул в Великобритании.

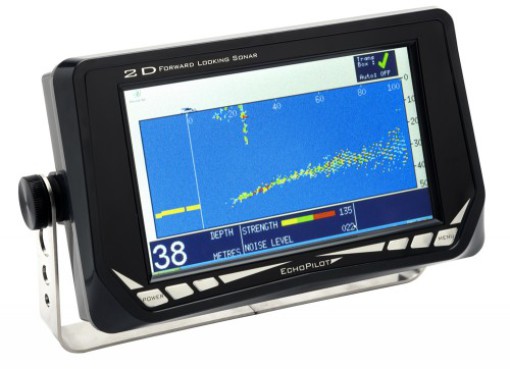

Echopilot FLS 2D (со стандартным датчиком)

Впередсмотрящий эхолот Echopilot FLS 2D имеет несколько вариантов поставки: со стандартным или профессиональным датчиком. Первый подходит для установки на небольших судах, а второй, соответственно, для крупных представителей водного транспорта. Соотношение цена/качество у вариаций также различное. Прежде чем приступить к рассказу о результатах тестирования хочется сразу отметить тот факт, что это единственная модель из нашего списка с персональным дисплеем.

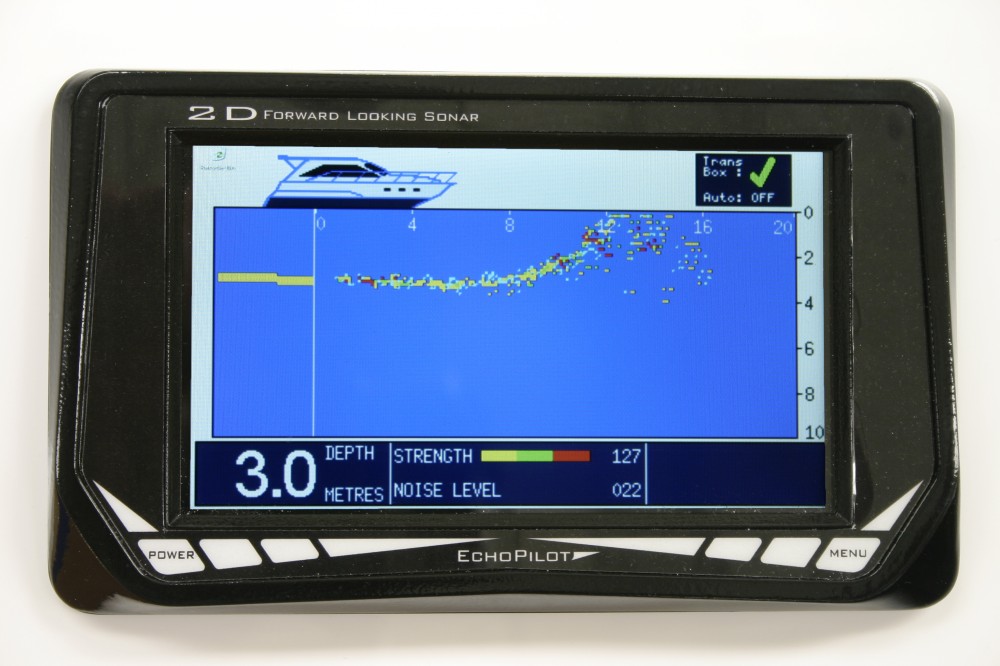

Монтаж эхолота крайне прост, необходимо только закрепить трансдьюсер в днище, соединить его с дисплеем посредством кабеля и включить питание. На дисплее Echopilot FLS 2D представляется продольное сечение подводного пространства впереди судна. Все отраженные сигналы выводятся на экран в виде скопления разноцветных точек. Цветовая маркировка точки указывает на мощность отраженного сигнала (красный цвет соответствует максимальной мощности)

Регулировка масштаба идет в автоматическом режиме, но возможен переход и в ручной режим. При первом знакомстве с эхолотом управление вызовет некоторые сложности, так как для правильной интерпретации получаемой информации потребуется практический опыт. Например, вертикальная линия из красных и желтых точек, обозначает небольшое препятствие (цепи или сваи). Для определения дальности просмотра впередсмотрящего эхолота, его луч направлялся на глухую бетонную стену. На мониторе препятствие было хорошо видно на расстоянии около 100 метров, более мелкие препятствия отчетливо просматривались с 10-ти метрового расстояния. Для того чтобы небольшие объекты были видны нос судна должен смотреть прямо на них, что обуславливается определенной узостью угла обзора.

Определенные проблемы возникают при прохождении мелких водоемов с илистым дном: в режиме автомасштабирования Echopilot FLS 2D не вполне корректно определяет реальную глубину водоема. В ручном режиме происходит более грамотная фильтрация сигналов, хотя некоторые колебания уровня глубины все равно остаются. Впередсмотрящий эхолот с профессиональным датчиком продуцировал более чистый сигнал, а вот большие препятствия идентифицировал только с расстояния 80 м.

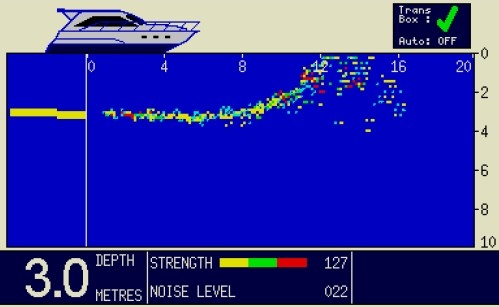

Echopilot FLS Platinum

Обычная комплектация Echopilot FLS Platinum включает бронзовый датчик, интерфейсный и видео блоки. Последний имеет как композитный, так и S-выход (через него данные выводятся на дисплей). Для получения более высокого разрешения эксперты рекомендуют подключать дисплей именно к S-выходу. Управление эхолотом происходит с помощью внешней клавиатуры, которая подсоединяется к видео блоку. Данный впередсмотрящий эхолот очень схож с предыдущей моделью и в своих плюсах, и в минусах:

• информация выводится на экран точно в таком же точечном формате;
• отчетливо разглядеть отвесную стену удается с расстояния 90 м;
• при проходе мелководных водоемов с илистым дном возникают те же трудности с идентификацией настоящей глубины.

Кроме того, Echopilot FLS Platinum не отдает должного внимания узким объектам (например, цепям): они то появляются, то исчезают с экрана. Возможно, это объясняется узким лучом. Во время испытания эхолот транслировал на дисплей данные о сложных скалистых поверхностях, хотя делал это крайне хаотично.

Echopilot FLS 3D (с 2-мя датчиками)

Echopilot FLS 3D является флагманом всей линейки эхолотов данной фирмы. В нем реализован совершенно иной подход, чем в эхолотах других производителях. Комплект поставки модели включает в себя 2 шахты, в каждой из которых находится по 2 датчика. На основе информации, получаемой со всех трансдьюсеров, эхолот транслирует на монитор сегмент подводного пространства шириной 60°.

Для правильной обработки поступающей информации из нескольких источников данный эхолот снабжен специальным микропроцессором. Итоговое изображение в виде 3D картинки является результатом слаженной работы датчиков, интерфейсного блока и процессора. Цветовая градация по мощности отраженного сигнала точно такая же как и в уже рассмотренных эхолотах, поменялась только форма представления материала. 3D изображение легко прочесть даже неопытному пользователю.

Все рельефы отображаются на нем как бы немного сглаженными, а отвесные стены кажутся слегка наклонными. Следует учесть, что для формирования трехмерной картинки у впередсмотрящего эхолота уходит больше времени, что сказывается и на общих результатах. Так, вертикальную стену он видит только с расстояния в 35 метров. Тестировщиков поразил и тот факт, что, при непосредственном приближении судна к отвесной стене, эхолот показывал глубину водоема за ней. При правильно направлении луча береговые линии и мелкие объекты (швартовочные цепи) отчетливо видны. На основе приведенной информации можно заключить, что Echopilot FLS 3D будет незаменимым устройством при прохождении рек и фарватеров.

Simrad Forward Scan ®

Трансдьюсер данного эхолота адаптирован под дисплеи Simrad. Это исключило необходимость присутствия отдельно видео блока, но вот интерфейсный блок для связи плоттера и датчика все же присутствует. Для начала работы впередсмотрящего эхолота достаточно только установить датчик и обновить имеющееся ПО. По умолчанию на дисплей выводятся уже обработанные данные в двухмерном формате. Отличительной особенностью Simrad является отображение максимально вероятного профиля дна. Эхолот Simrad поддерживает одновременный вывод обработанных и «сырых» данных, которые традиционно отображаются в виде разноцветных точек. В режиме трансляции обработанных данных вертикальная стена была идентифицирована с расстояния 60 м, однако при включении дополнительного вывода «сырого» материала, препятствие угадывалось уже с 80 метров. При проходе мелких илистых водоемов линия рельефа пропадает с монитора, поэтому здесь необходимо включить трансляцию необработанных данных. В таком случае дно снова появится на экране, но уже в виде точек. Simrad Forward Scan устанавливается в уже имеющуюся систему, в которой данные о глубине водоема идут от специального датчика. Это обуславливает получение более точной информации о глубине.

Garmin Panoptix PS31 (датчик)

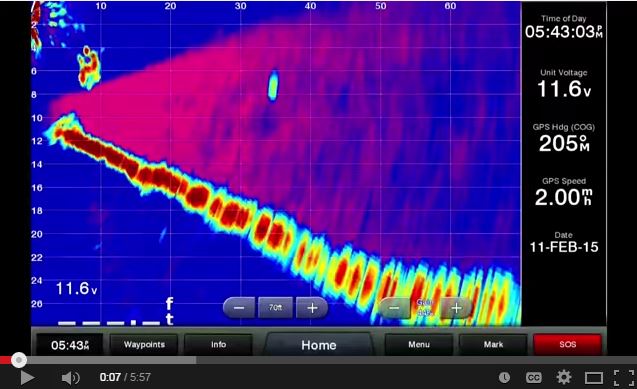

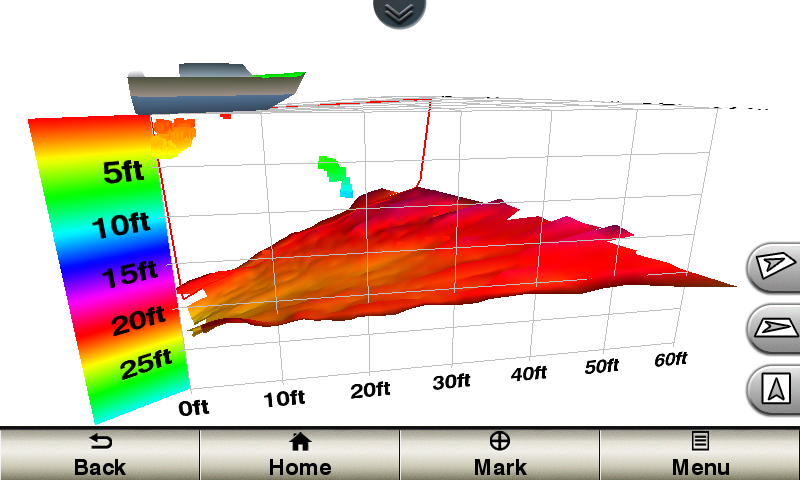

Данный трансдьюсер подключается к плоттерам производства Garmin по сети Ethernet. Помимо самого Garmin Panoptix PS31 в комплектацию входят 2 крепления: для транца и для оси троллингового мотора, с которым трансдьюсер может поворачиваться. Поскольку датчик выступает за край транца под углом 45° и, соответственно, увеличивает силу трение, он совершенно не подходит для парусных судов. К тому же, на большой скорости модель теряет изображение. Предыдущие эхолоты этим не грешат. Устройство предлагает 2 режима просмотра: LiveVu и RealVu 3D. Первый режим стал уже классикой для рыбопоисковых эхолотов: синий фон со смазанными линиями различных цветов в зависимости от силы сигналов. В режиме RealVu 3D эхолот выстраивает трехмерное изображение подводного сектора впереди судна шириной в 60°. Принцип построения и трансляции картинки такой же как и в Echopilot FLS 3D за одним только исключением: эхолот Garmin непрерывно перерисовывает изображение в соответствии с поступающей информацией.

В ходе испытаний Garmin Panoptix PS31 показывал более скромные результаты по дальности определения препятствий. Например, вертикальная стена идентифицировалась им только с 40 метров, но зато детализация изображения была на высоте. В 3D режиме эти показатели еще более уменьшились, зато он поддерживает отображение «сырых» данных, которые накладываются на трехмерный рисунок в виде точек. Поскольку Garmin Panoptix PS31 непрерывно перерисовывает картинку, то, для ее формирования эхолоту постоянно нужны новые данные. По мере удаления от интересующего объекта объем поступающих данных уменьшается и финальная картинка становится все боле фрагментарной. Резюмируя все вышесказанное, можно отметить, что главная задача Garmin Panoptix PS31- максимально точно прорисовать ближайшее окружающее подводное пространство. Это, кстати говоря, совершенно логично для рыбопоискового эхолота.

В заключении следует отметить, что если основная задача приобретаемого эхолота будет предотвращение столкновений, то стоит рассмотреть модели Echopilot и Simrad. Если же в приоритете поиск рыбы, то представитель Garmin прекрасно справиться с возложенными на него обязанностями.
