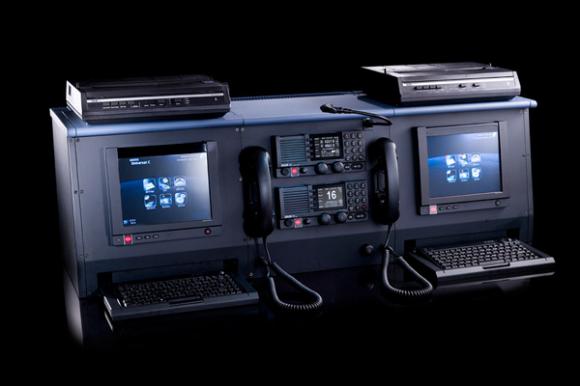

Состав судового радиооборудования ГМССБ
В статье рассмотрены требования к радиооборудованию ГМССБ.
Суда, попадающие под действие международной Конвенции СОЛАС, должны работать в системе ГМССБ, для этого их необходимо укомплектовать требуемым составом радиооборудования для работы в Глобальной морской системе связи при бедствии. Под требования данной конвенции попадают следующие суда:
- пассажирские суда;
- все грузовые суда водоизмещением 300 и более тонн.
Минимальный состав должен быть следующим:
- Радиооборудование спасательных средств:
- УКВ радиостанция двухсторонней связи спасательных шлюпок и плотов (УКВ носимая радиостанция)
- радиолокационный ответчик (РЛО)
- Радиобуй (АРБ)
- Приемник NAVTEX
- Приемник многофункционального группового вызова (МГВ или РГВ) для приема информации по безопасности мореплавания, передаваемой на суда через спутники системы INMARSAT (если судно выходит за пределы действия системы NAVTEX)
- УКВ радиоустановка с устройством ЦИВ, обеспечивающая:
- передачу оповещений ЦИВ на 70 канале (156,525 МГц)
- непрерывную вахту на частоте 156,525 МГц в режиме ЦИВ
- двустороннюю связь в диапазоне 156–174 МГц
- До 1 февраля 1999 г. — приемник слуховой вахты на частоте 2182 кГц и генератор радиотелефонного сигнала тревоги.
На судах водоизмещением свыше 500 р.т. должно быть не менее 3 УКВ носимых станции, 2 РЛО. На судах водоизмещением от 300 до 500 р.т. — соответственно 2 и 1.
Правила РМРС конкретизируют состав радиооборудования ГМССБ на борту в соответствии с районом плавания:
Радиооборудование |
А1 |
А2 |
А3 |
А3 с 2 ИНМ |
А4 |
1. УКВ-радиоустановка с ЦИВ |
• |
• |
• |
• |
• |
2. Приемник НАВТЕКС |
• |
• |
• |
• |
• |
3. РЛО |
• |
• |
• |
• |
• |
4. АРБ |
• |
• |
• |
• |
• |
5. Портативные аварийные радиостанции |
• |
• |
• |
• |
• |
6. Вахтенный приемник на частоте 2182 кГц |
• |
• |
• |
• |
• |
7. ПВ радиоустановка с ЦИВ |
• |
• |
|||
8. ПВ/КВ радиоустановка с ЦИВ и УБПЧ |
• |
• |
|||
9. Судовая спутниковая станция ИНМАРСАТ |
• |
2 шт |
• | ||
10. Приемник РГВ или приемник ИБМ на КВ |
• |
• |
• |
• |
• |
К каждому типу оборудования предъявлены технические требования.
УКВ носимая радиостанция
Частоты — 156,8 МГц (16 канал) и дополнительно, как минимум, еще 1 симплексный канал
Класс излучения — G3E
Мощность передатчика — не менее 0,25 Вт
Источник питания — сухой элемент со сроком хранения не менее 2 лет или аккумулятор с зарядным устройством
Время работы — не менее 8 часов при рабочем цикле 1:1:8 (передача : активный прием : дежурный режим)
Водонепроницаемость — радиостанция должна быть водонепроницаемой на глубине 1 м в течение 5 минут
Радиолокационный ответчик
Диапазон — 9,2–9,5 ГГц
Питание автономное — емкости батарей должно быть достаточно для работы в течение 96 часов в режиме ожидания, а в режиме передачи в ответ на запросы — в течение 8 часов
Дальность действия (при установке РЛО на 1 м выше уровня моря) — не менее 5 морских миль при запросе навигационного радара, с антенной на высоте 15 м
Аварийные радиобуи
АРБ COSPAS-SARSAT — диапазон 406 МГц, 121,5 МГц
АРБ INMARSAT-Е — диапазон 1,6 ГГц
АРБ УКВ — частота 156,525 МГц (70 канал)
АРБ должны:
- иметь механизм автоматического отделения от судна при его погружении в воду до 4 метров
- автоматически включаться после свободного всплытия
- иметь источник питания, обеспечивающий работу буя в течение 48 часов
УКВ радиостанция
Диапазон — 156–174 МГц с каналами, соответствующими Приложению 18 Регламента радиосвязи
Выходная мощность — до 25 Вт
Модуляция фазовая — G3E, G2B
Устройство ЦИВ
Приемник — частота 156,525 кГц (70 канал)
Кодер и декодер сообщений ЦИВ
ЗУ для хранения 20 сообщений
Для передачи сообщений в формате ЦИВ используется передатчик радиостанции.
ПВ-КВ радиостанция
Диапазон — 1605–27500 кГц, в пределах которого должна обеспечиваться работа на 6 аварийных частотах ЦИВ и соответствующих им частотах радиотелефонной и УБПЧ связи
Выходная мощность — не менее 60 Вт
Классы излучений — H3E, J3E, F1B или J2B
Устройство ЦИВ ПВ-КВ
Приемник — на 6 фиксированных частот (указаны на дисплее)
Кодер и декодер сообщений ЦИВ
ЗУ для хранения 20 сообщений
Для передачи ЦИВ используется передатчик вышеупомянутой ПВ-КВ радиостанции
Судовое оборудование спутниковой связи
(SES) INMARSAT-C
Судовая земная станция (SES) INMARSAT-С состоит из приемопередатчика, управляемого с помощью компьютера, и всенаправленной малогабаритной антенны. С ее помощью обеспечивается выход в международную телексную сеть, службу электронной почты, а также в радиотелефонную сеть общего пользования для передачи текстовых сообщений на факсимильный аппарат. Возможна также передача данных на компьютер, подключенный через модем к телефонной сети.
Телефонную связь SES INMARSAT-С не обеспечивает. Сообщения с судна передаются через спутник на береговую земную станцию (CES), где оно хранится в течение нескольких минут, пока не будет автоматически передано получателю через береговые телекоммуникационные сети. Такой способ называется "передачей с промежуточным накоплением".
Диапазон частот приема — 1530–1545 МГц, передачи — 1626,5–1646,5 МГц.
Скорость передачи в канале — 600 бит/с.
Классы станций:
- Класс 1 — не обеспечивает прием РГВ
- Класс 2 — принимает РГВ при отсутствии трафика в канале связи
- Класс 3 — принимает РГВ в любом случае, т.к. имеет два независимых приемника, один из которых работает в канале связи, а другой — на прием сообщений РГВ
(SES) INMARSAT-A
Судовая земная станция (SES) INMARSAТ-А обеспечивает двухстороннюю связь в режиме телефонии, буквопечатания, передачу данных и факсимиле. Управление современными станциями осуществляется также компьютером, но, в отличие от SES INMARSAТ-С, антенна направленная должна ориентироваться на спутник и представляет собой сложное, дорогостоящее сооружение. Станция работает в том же диапазоне частот, что и SES INMARSAT-С, но обеспечивает прямую связь с корреспондентом. В настоящее время INMARSAТ-А морально устарела и заменяется системой INMARSAТ-В, базирующейся на цифровой технологии.
