Интеграция помехозащищенного приемника ГНСС «Комета» с многофункциональным дисплеем МИРАН МФД-12 и электронной картографической системой МИРАН ЭКС МВТ-12

Используемое оборудование

1. Приемник «Комета»

Приемник «Комета» относится к классу помехозащищенных устройств спутниковой навигации, способных эффективно принимать сигналы ГЛОНАСС и GPS даже при уровне помех до 100 тыс. условных единиц. В основе изделия лежит адаптивная антенная решетка с управляемой диаграммой направленности (CRPA), которая формирует «нули» в направлении источников помех, сохраняя устойчивый прием полезного сигнала. Для обработки навигационной информации в состав «Комет» входят высокочувствительные ГНСС-приемники, обеспечивающие позиционирование в условиях, где традиционные решения теряют работоспособность.

2. Многофункциональный дисплей МФД-12

МФД-12 представляет собой 12-дюймовый цветной ЖК-дисплей с разрешением 1024×768 пикселей и водонепроницаемой лицевой панелью класса IPX6. Устройство выполняет функции картплоттера, эхолота, ГНСС-приемника и АИС класса В, обеспечивая централизованное отображение всей навигационной информации. Высокая яркость экрана обеспечивает читаемость данных при прямом солнечном свете, а продуманная система кнопочного управления позволяет оперативно переключаться между режимами работы.

3. Электронная картографическая система ЭКС МВТ-12

Электронная картографическая система ЭКС МВТ-12 является специализированным защищенным навигационным планшетным компьютером, предназначенным для отображения электронных навигационных карт, индикации районов, запретных для плавания, и зон с особыми условиями. Электронная картографическая система выступает в роли высокоинформативного терминала, который совместно с МФД-12 формирует единое навигационное пространство судна.

Схема интеграции

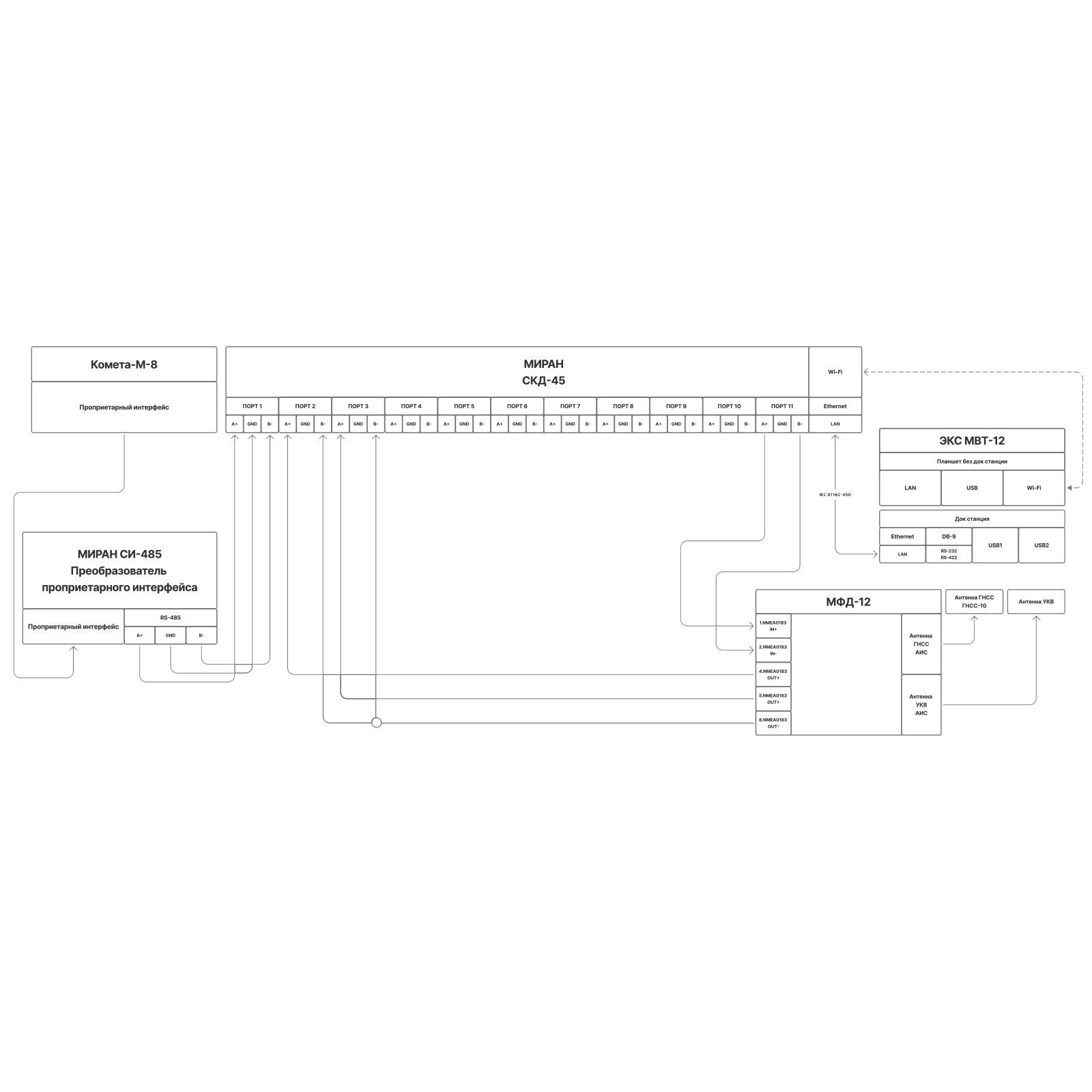

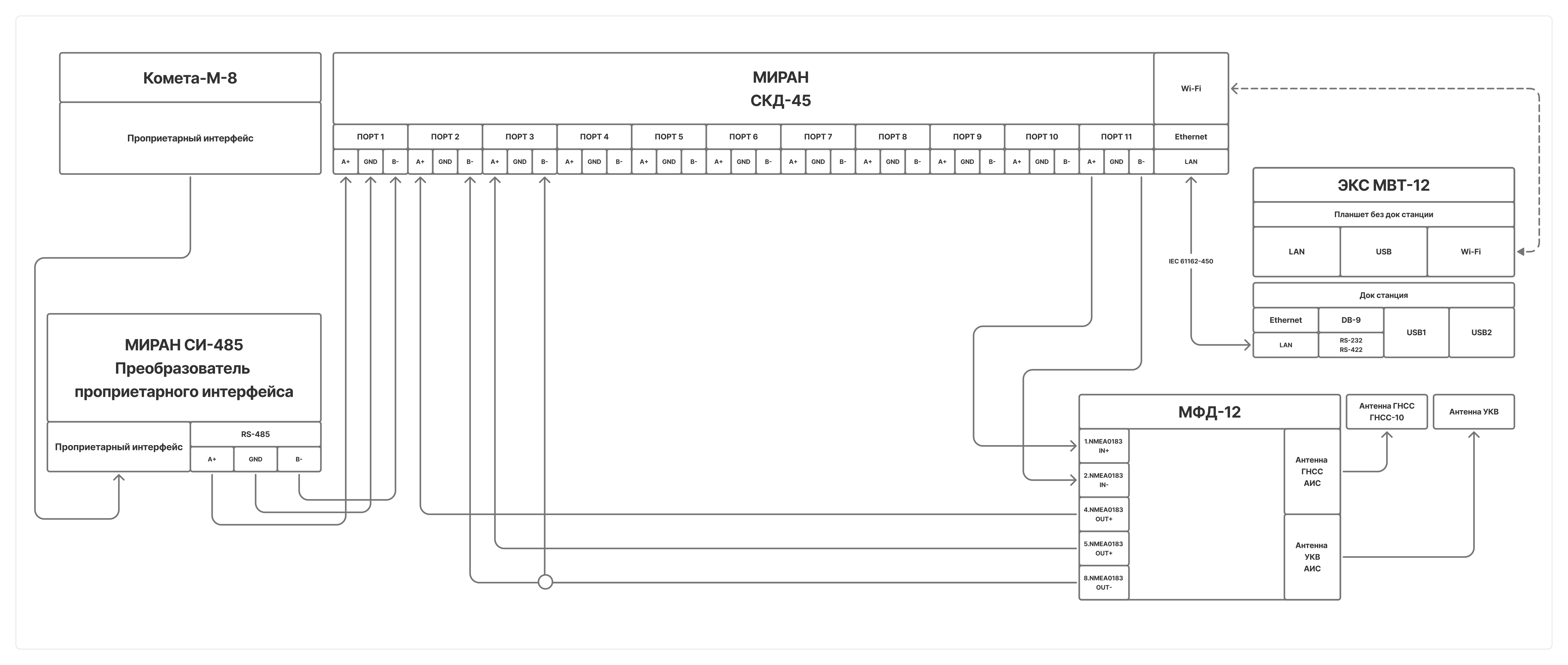

Разработанная схема подключения предусматривает полный набор интерфейсов для сопряжения приемника «Комета» с оборудованием МФД-12 и ЭКС МВТ-12:

• RS-485 (линии A+, B-, GND) используется для организации надежной многоточечной связи на средних расстояниях. Дифференциальная передача сигнала обеспечивает высокую помехоустойчивость линии, что критично в условиях судовой электромагнитной обстановки.
• NMEA 0183 (входы IN+, IN- и выходы OUT+, OUT-, OUT+) - стандартный протокол для передачи навигационных данных. Поддерживается как прием, так и ретрансляция сообщений, что позволяет гибко маршрутизировать информацию между приборами.
• Ethernet / LAN с поддержкой IEC 61162-450 служит для передачи навигационных данных по протоколу NMEA over Ethernet. Этот интерфейс является основой для высокоскоростного обмена большими объемами информации в современных сетевых навигационных комплексах.
• Wi-Fi обеспечивает беспроводное подключение планшетных устройств (в том числе ЭКС МВТ-12) к навигационной сети судна без прокладки дополнительных кабелей.
• USB (порты USB1 и USB2)  служит для подключения внешних накопителей, обновления картографической базы и загрузки конфигураций.
• RS-232 и RS-422 (через разъем DB-9) предоставляют асинхронные последовательные каналы для связи с устаревшим оборудованием или специализированными устройствами, не поддерживающими современные сетевые протоколы.

Преимущества реализованного решения

Интеграция приемника «Комета» с МФД-12 и ЭКС МВТ-12 обеспечивает заказчику множество конкурентных преимущества:

• Помехозащищенность навигационного канала. Приемник «Комета» сохраняет работоспособность в условиях активного радиоэлектронного подавления, а МФД-12 и ЭКС МВТ-12 корректно отображают поступающие данные без искажений.
• Многоканальность и гибкость подключения. Наличие RS-485, Ethernet, Wi-Fi, USB и последовательных портов позволяет подключать приемник практически к любому бортовому оборудованию, включая системы, разработанные годы назад.
• Единое информационное пространство. Данные от ГНСС-приемника одновременно доступны на МФД-12 (для оперативного контроля курса и координат) и на ЭКС МВТ-12 (для наложения на электронные карты и планирования маршрута).
• Масштабируемость. Благодаря поддержке сети Ethernet и протокола IEC 61162-450, в систему могут быть включены дополнительные дисплеи, радары и АИС-транспондеры без изменения базовой архитектуры.
• Удобство сервисного обслуживания. Интерфейсы USB и Wi-Fi позволяют проводить обновление встроенного ПО и картографических баз удаленно или с помощью внешних носителей, минимизируя время простоя оборудования.

Предложенная схема подключения приемника «Комета» к многофункциональному дисплею МФД-12 и электронной картографической системе ЭКС МВТ-12 представляет собой законченное, технически проработанное решение для судов, эксплуатирующихся в условиях высокого уровня радиопомех. Сочетание помехозащищенного ГНСС-приемника с современными дисплейными системами, поддерживающими все актуальные интерфейсы и протоколы (RS-485, NMEA 0183, Ethernet/IEC 61162-450, Wi-Fi, USB, RS-232/422), обеспечивает надежную, точную и удобную навигацию в любой обстановке. Интегратор предлагает комплексный подход, при котором каждое звено цепи - от антенной решетки «Комета» до терминалов отображения МФД-12 и ЭКС МВТ-12 - работает как единый, отказоустойчивый механизм, обеспечивающий безопасность мореплавания на самом высоком уровне.
