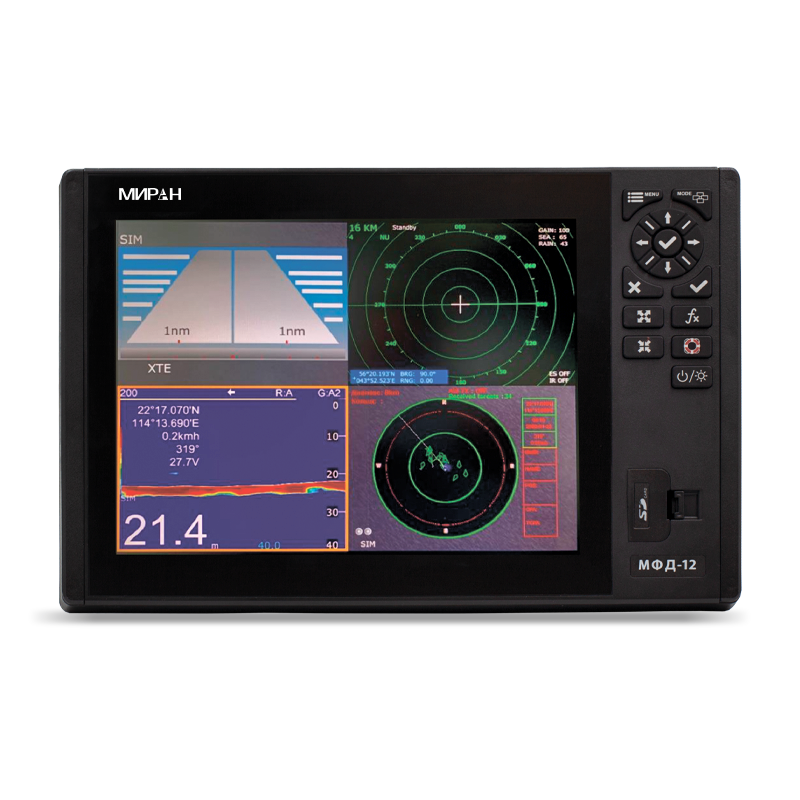

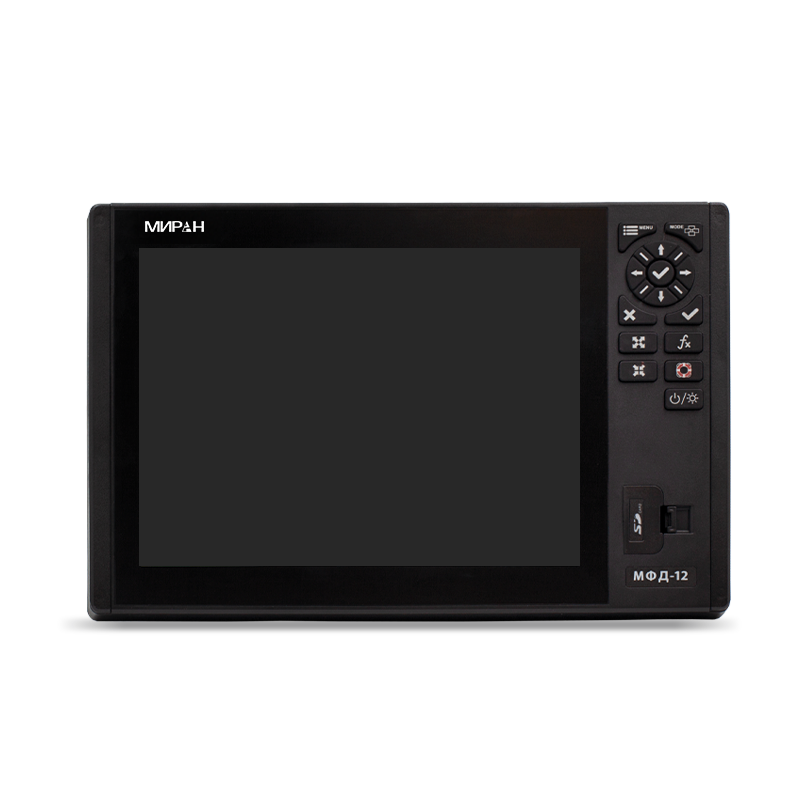

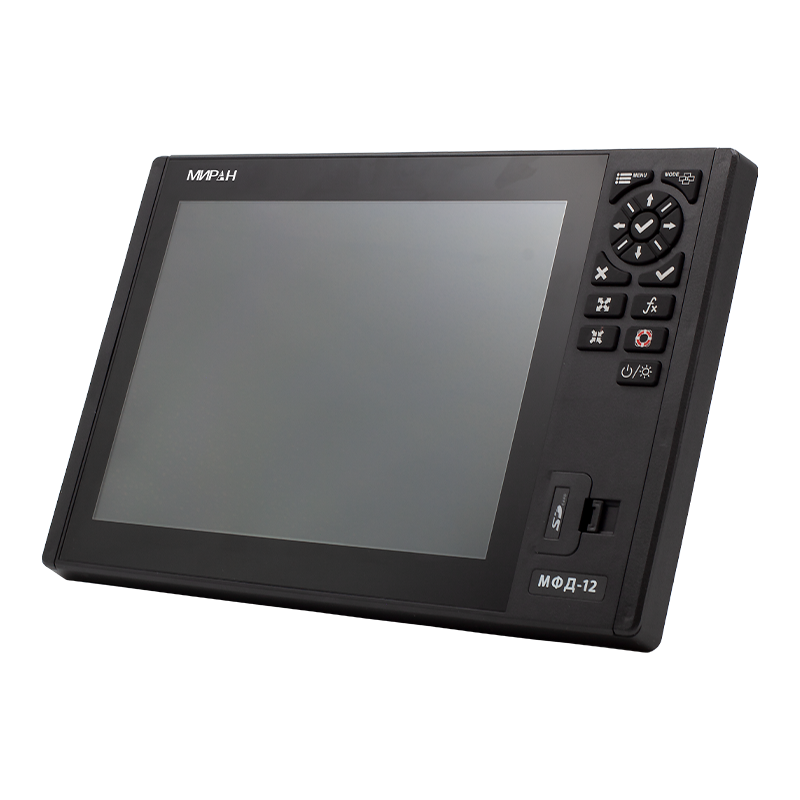

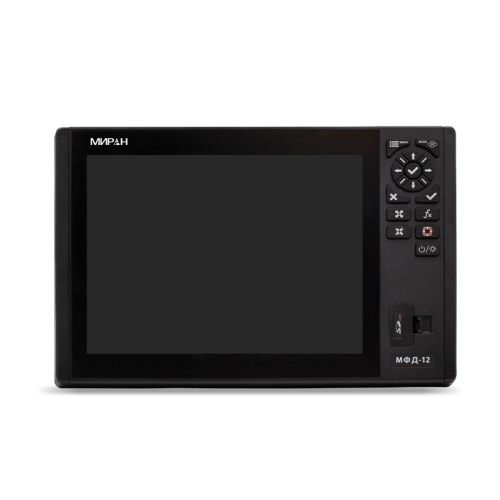

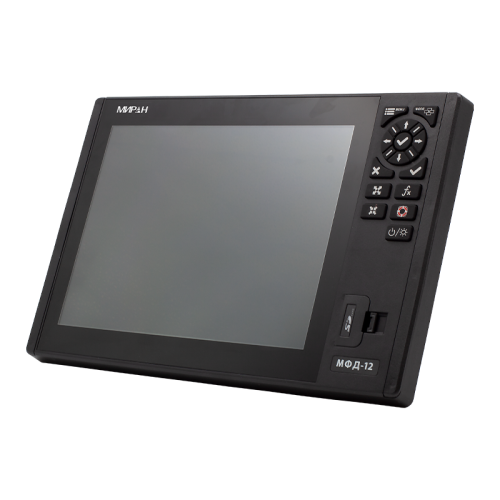

Многофункциональный дисплей МИРАН МФД-12

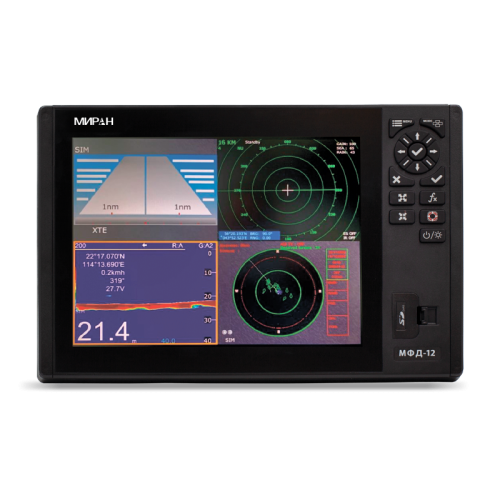

МФД-12– навигационный мультифункциональный дисплей с МИРАН с диагональю 12 дюймов. Прибор устанавливается на любых маломерных судах и предоставляет пользователю полный контроль навигационной системы судна, картинку высокой четкости, а также интуитивно понятное управление.
Многофункциональный дисплей можно использовать как:
- Картплоттер. При подключении картографической информации и ГНСС-антенны отображает положение судна на карте. Устройство совместимо с K-Chart Mapping System, С-Мар Мах, Navionics+.
- Эхолот. При подключении трансдьюсера устройство отображает глубину и рельеф дна. В рыболовстве используется для поиска и отображения рыбы.
- Транспондер АИС класса В. Используется для непрерывного обмена статической, динамической (навигационной) информацией между судами. А также береговыми станциями с помощью радиоволн УКВ диапазона.
- Радар. При подключении радарной антенны устройство используется как полноценная РЛС. Радар позволяет измерить время отражения излученного импульса от объекта и пеленг этого объекта относительно своего местоположения.
- При подключении метеосистемы МИРАН РОСА позволяет отображать погодную информацию.
Применяются в качестве многофункционального оборудования на любых маломерных судах.
МФД имеет компактные размеры 255*365*86 мм, весит 4 кг, что делает его удобным и легким в установке. Диагональ 12" и разрешение дисплея 1024×768 пикселей обеспечивают четкое и качественное отображение информации. Устройство имеет цветной ЖК-экран, что делает изображение более ярким и насыщенным.
Многофункциональный дисплей обладает широким диапазоном рабочих температур, что позволяет использовать его в различных климатических зонах. Рабочий диапазон температур наружных блоков варьируется от -25°C до +55°C. Диапазон рабочих температур внутренних блоков — от -15°С до +55°C.
В МИРАН МФД-12 встроен автоматический журнал отслеживания путей, возможность хранения пользовательских данных. Это позволяет эффективно использовать оборудование в навигационных целях.
Устройство позволяет выстроить до 30 маршрутов, содержащих до 170 путевых точек на каждом пути. Автоматический журнал дает возможность сохранить до 10 путей, отслеживания до 8000 точек на каждом пути.
МИРАН МФД 12 является незаменимым помощником на водном транспорте. Специалисты группы компаний «Маринэк» подберут необходимый комплект оборудования, исходя из ваших потребностей. Связаться со специалистами можно по номеру телефона +7 (812) 309 39-15 или по электронной почте info@seacomm.ru
Сферы применения МИРАН МФД-12
– Морская навигация. Дисплей используется для определения и отображения позиции судна, маршрутов, буев, препятствий и других навигационных данных. Они помогают судоводителю и экипажу контролировать передвижение судна и навигационную остановку.
– Идентификация плавсредств. Функции транспондера АИС класса В могут быть использованы для обнаружения и идентификации других судов в радиусе действия.
– Рыболовство. МФД с функцией эхолота (необходим датчик) используется рыбаками для обнаружения рыбы.
Причины купить МИРАН МФД-12
– Цветной ЖК-дисплей с диагональю 12”
– Высокая яркость дисплея
– Встроенный модуль АИС класса В
– Совместимость с радарными антеннами и эхолотом МИРАН
– Возможна интеграция нескольких МФД в единую сеть и отображение информации на нескольких дисплеях
– Большой выбор датчиков эхолота МИРАН
– Совместимы с картографическими системами: K-Chart Mapping System, С-Мар Мах, Navionics+
– Выбор радарных антенн РА-7, РА-9 (в том числе для высокоскоростных устройств), АМ12, АМ18
Закажите МИРАН МФД-12 прямо сейчас, чтобы получить выгодные предложения.
|
Общие характеристики
|
|
|
Размеры
|
255х365х86 мм |
|
Диагональ
|
12" |
|
Дисплей
|
Цветной LCD |
|
Разрешение дисплея
|
1024×768 пикс. |
|
Вес
|
4 кг |
|
Напряжение питания
|
10-30 В (возможно питание от сети 220 В через блоки питания Миран) |
|
Степень водозащиты лицевой стороны дисплея
|
IPX6 |
|
Базовая карта
|
Всемирная |
|
Приливы и отливы
|
Встроенные данные о приливах по всему миру |
|
Диапазон рабочей температуры внутренних блоков
|
От -15°С до +55°C |
|
Диапазон рабочей температуры наружных блоков
|
От -25°C до +55°C |
|
Маршруты
|
Максимум 30 маршрутов, до 170 путевых точек на каждом |
|
Пути
|
Автоматический журнал отслеживания 8000 точек. 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить свой путь в обоих направлениях. |
|
Сигнализации
|
ХTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер и сигнализация АИС (CPA и TCPA) |
|
Палитра
|
Обычная, под солнечным светом, ночной режим, цвет карт NOAA |
|
Хранение пользовательских данных
|
Внутренняя резервная копия пользовательских настроек или внешняя SD-карта |
|
Интервалы построения графика
|
от 5 секунд до 60 минут или от 0,01 до 1 м |
|
Небесные тела
|
Восход/Закат солнца Восход/Заход Луны |
|
Модуль АИС класса В
|
|
|
Максимальное количество целей АИС на дисплее
|
700 |
|
Пути целей АИС
|
10 Сохраненных вручную путей (300 точек в каждом) |
|
Частота
|
156,026 МГц - 162,025 МГц |
|
Каналов АИС
|
2 |
|
Выходная мощность TX
|
>5 Вт (37 дБм +/-1,5дБ) |
|
Приемник ГНСС
|
|
|
Приемник
|
Приемник ГНСС с 50 параллельными каналами непрерывно отслеживает и использует до 50 спутников для вычисления и обновления вашего местоположения |
|
Частота обновления
|
1 сек. или 0,1 сек. (выбирается) |
|
Точность
|
Положение: 3 метра (95%) без S/A |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

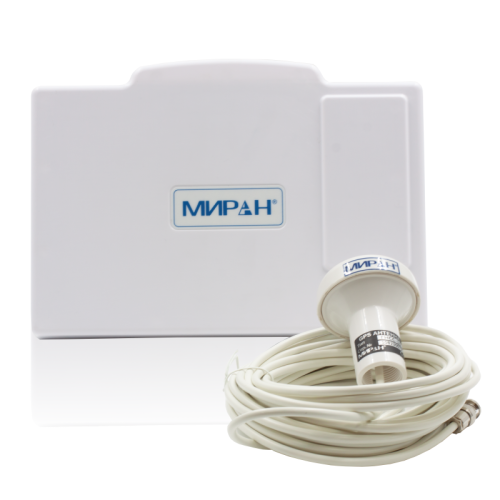

Базовая комплектация МИРАН МФД 12
– Дисплейный блок – 1 шт.

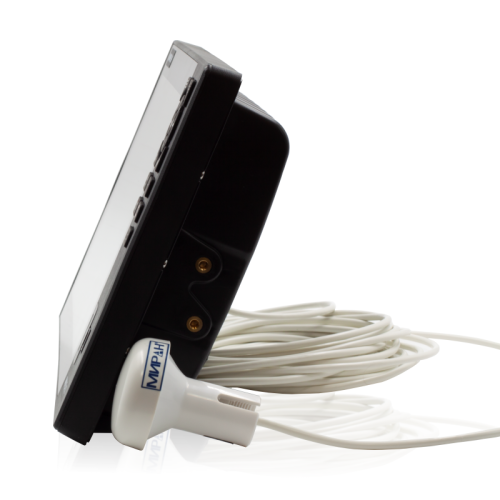

– Антенна ГНСС Миран «ГНСС-10» с кабелем 10 метров – 1 шт.
– Стандартный монтажный комплект – 1 шт.
– ЗИП – 1 шт.

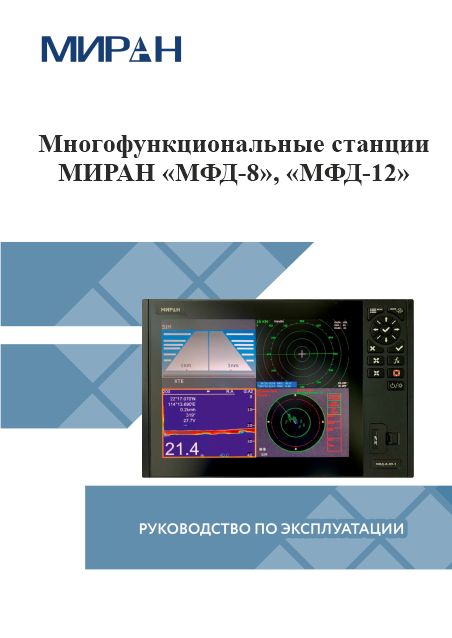

– Руководство по эксплуатации – 1 шт.
Опциональное оборудование:
– Радарная антенна.
– Радарная антенна РА-07 (4кВт 55см 24 об/мин).
– Радарная антенна РА-09 (4кВт 46см 24/36/48 об/мин).
– Роутер МИРАН МФДР.
– Датчик эхолота.
– УКВ-антенна (для функций АИС) – «АШ-1,2-01».
