Радарная антенна Х-диапазона МИРАН АМ-20

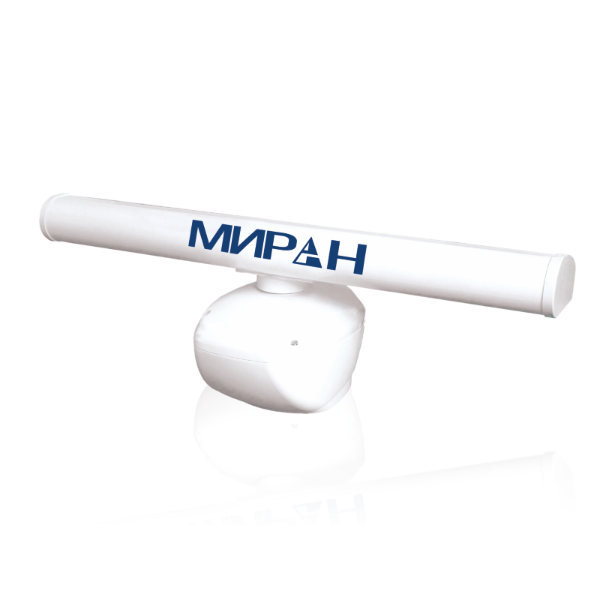

Радиолокационная антенна МИРАН АМ-20 – это оборудование, произведённое группой компаний «Маринэк». Используется в составе МИРАН РЛС-19-25-1. Антенна обеспечивает высокую точность обнаружения, идентификации и отслеживания цели на акватории. Радарные антенны мощностью 25 кВт используются на средних и крупных судах.
Радарная антенна МИРАН представляет собой высокотехнологичное оборудование с мощностью 25 кВт открытого типа длиной 204 см. Предназначено для обеспечения надежного и эффективного мониторинга водной поверхности. Антенна разработана с учетом современных требований к навигации и безопасности судов, что делает ее важным инструментом на борту судна.
Ширина луча по горизонтали на уровне 1°, в то время как вертикальная ширина достигает 22°. Поляризация излучения горизонтальная. Скорость вращения антенны стабильна и достигает 24 об/мин (с допустимым отклонением ±2 об/мин).
Сопротивление к ветру у устройства до 100 узлов (51,5 м/с). Разрешение по азимуту составляет 1,5°, при этом точность определения азимута менее 1°. Точность измерения дальности тщательно настроена, составляя 0,9% от используемой дальности или 8 м, в зависимости от того, что больше.
Антенна обеспечивает возможность наложения радарных данных на морские карты, объединяя визуальные навигационные средства с радиолокационной информацией в реальном времени. Данная функция улучшает осведомленность о текущей ситуации на акватории, показывая на карте эхосигналы радара
Радарная система может одновременно отслеживать несколько целей, предоставляя подробную информацию об их местоположении, скорости и направлении движения.
Рабочий диапазон температур антенны и приемопередатчика от -25°C до +70°C. Класс защиты корпуса IPX6. Относительная влажность ниже 95% при температуре +40°C.
В качестве опции может быть установлен подогреватель антенны, который позволяет использовать оборудование вплоть до -50°C, делая антенный блок практически всепогодным.
Радиолокационная антенна X-диапазона МИРАН АМ-20 является передовым решением для обеспечения безопасности и эффективности морских операций. Сочетает в себе высокие технические характеристики, надежность и простоту в использовании, что делает ее отличным вариантом для судоходства.
Сферы применения радарной антенны
- Системы навигации и судоходства. В составе РЛС данное оборудование выполняет функции обнаружения и отслеживания надводных объектов. Это значительно способствует повышению безопасности навигации. Данные технологии позволяют своевременно выявлять потенциальные угрозы и повышают уровень ситуационной информированности на водных путях и при проведении различных операций.
Причины купить радарную антенну
- Работа в Х-диапазоне 9410 МГц (±30МГц)
- Ручная или автоматическая настройка

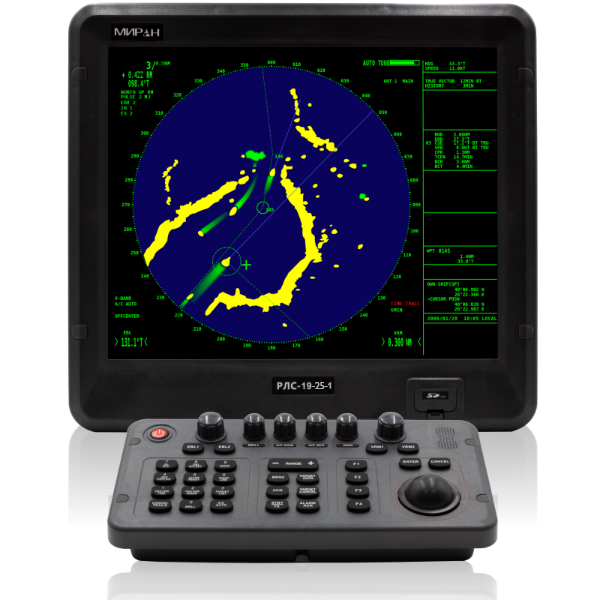

- Возможность работы в комплексе с навигационным оборудованием МИРАН РЛС-19-25-1
- Одновременное отслеживание нескольких целей (40 ручных или 20 автоматических + 20 ручных)
- Отечественный производитель
|

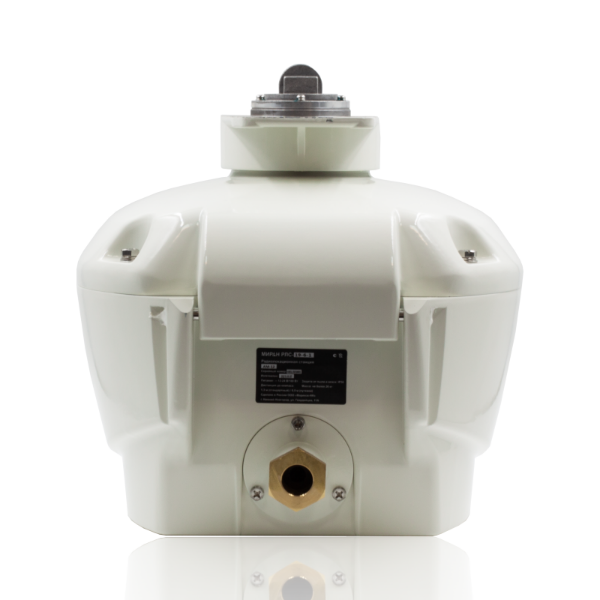

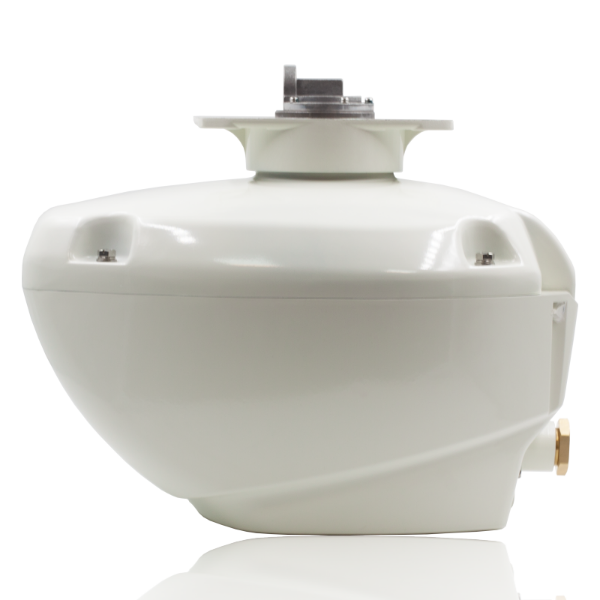

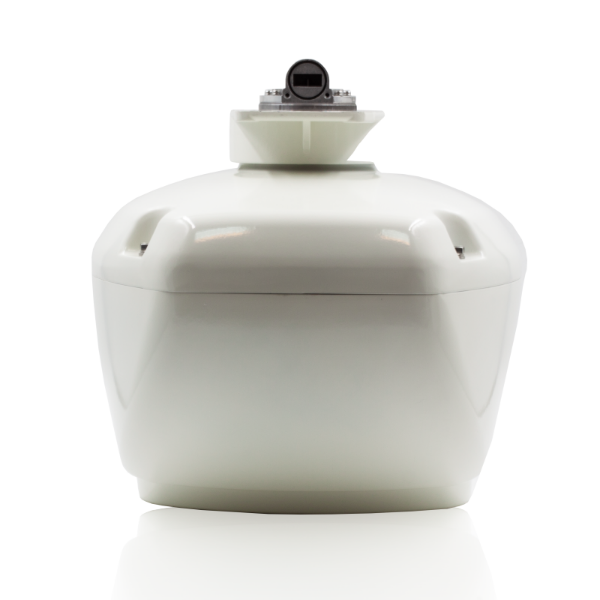

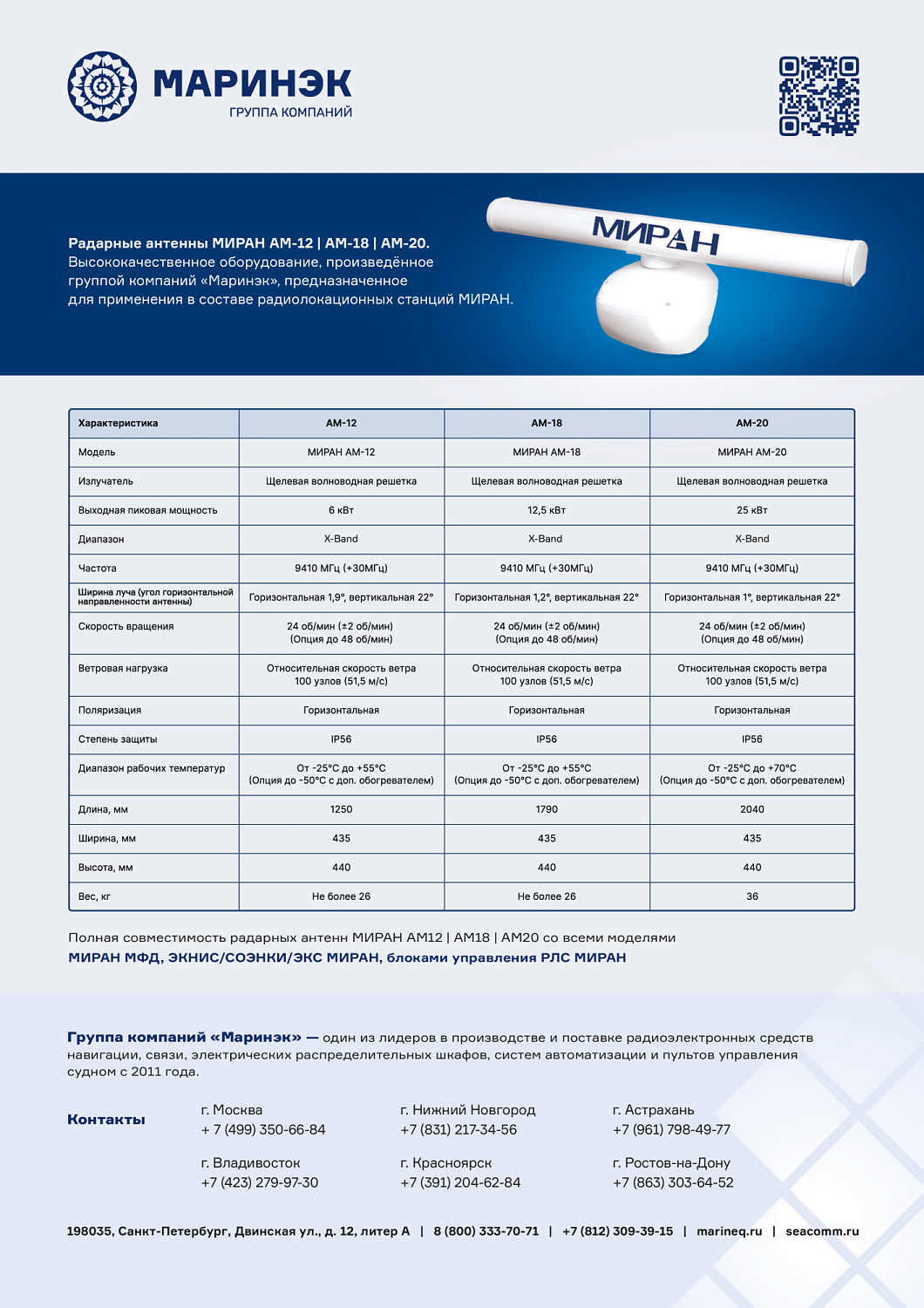

Антенный блок
|
|
|
Излучатель
|
Волновая решётка |
|
Длина излучателя
|
202 см |
|
Общая длина антенны
|
204 см |
|
Ширина луча по горизонтали
|
1° |
|
Ширина луча по вертикали
|
22° |
|
Уровень боковых лепестков
|
В пределах ±20° от основного лепестка, менее -23 дБ |
|
|
За пределами ±20° от основного лепестка, менее -30 дБ |
|
Поляризация
|
Горизонтальная |
|
Скорость вращения антенны
|
24 об/мин (±2 об/мин) |
|
Сопротивление ветру
|
Относительная скорость ветра 100 узлов (51,5 м/с) |
|
Разрешение по азимуту
|
1,5° |
|
Точность определения азимута
|
1° |
|
Дальность действия
|
30 м |
|
Минимальное рабочее состояние
|
Менее 30 м |
|
Точность измерения дальности
|
0,9% от используемой дальности или 8 м |
|
Блок приёмопередатчика
|
|
|
Трубка передатчика
|
MAF1425B или MSF1425B |
|
Частота передачи
|
9410 МГц ±30 МГц |
|
Максимальная мощность
|
25 кВт |
|
Длительность импульса передачи и частота повторения импульсов
|
0,08 мкс, 2100 Гц / 0,13 мкс |
|
|
0,3 мкс, 1200 Гц / 0,5 мкс |
|
|
0,8 мкс, 600 Гц / 1,2 мкс |
|
Время прогрева
|
2,5 минуты |
|
Модулятор
|
Режим переключения на полевых транзисторах (FET) |
|
Промежуточная частота
|
60 МГц |
|
Ручная настройка
|
Да |
|
Автоматическая настройка
|
Да |
|
Интерфейс приёмника
|
Микроволновая интегральная схема (MIC) |
|
Полоса пропускания приёмника
|
Для длительности импульса передачи 0,5 мкс, 0,3 мкс, 0,13 мкс и 0,08 мкс: 25 МГц |
|
|
Для длительности импульса передачи 1,2 мкс и 0,8 мкс: 3 МГц |
|
Антенный переключатель приема/передачи
|
Трехпортовый циркуляционный |
|
Тип подключения
|
Стандартный кабель Ethernet RJ45 |
|
Окружающая среда
|
|
|
Амплитуда вибрации
|
1-12,5 Гц: ±1,6 мм |
|
|
12,5-25 Гц: ±0,38 мм |
|
|
25-30 Гц: ±0,1 мм |
|
Рабочая температура антенны и приёмопередатчика
|
От -25°C до +70°C |
|
Влажность
|
Ниже 95% при температуре +40°C |
|
Потребляемая мощность
|
±12 В постоянного тока |
|
Номинальная мощность
|
120 Вт |
|
Максимальная мощность
|
240 Вт |
|
Вес (с антенной)
|
36 кг |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Антенна АМ-20– 1 шт.
