Радиолокационная станция МИРАН МФД-12-12

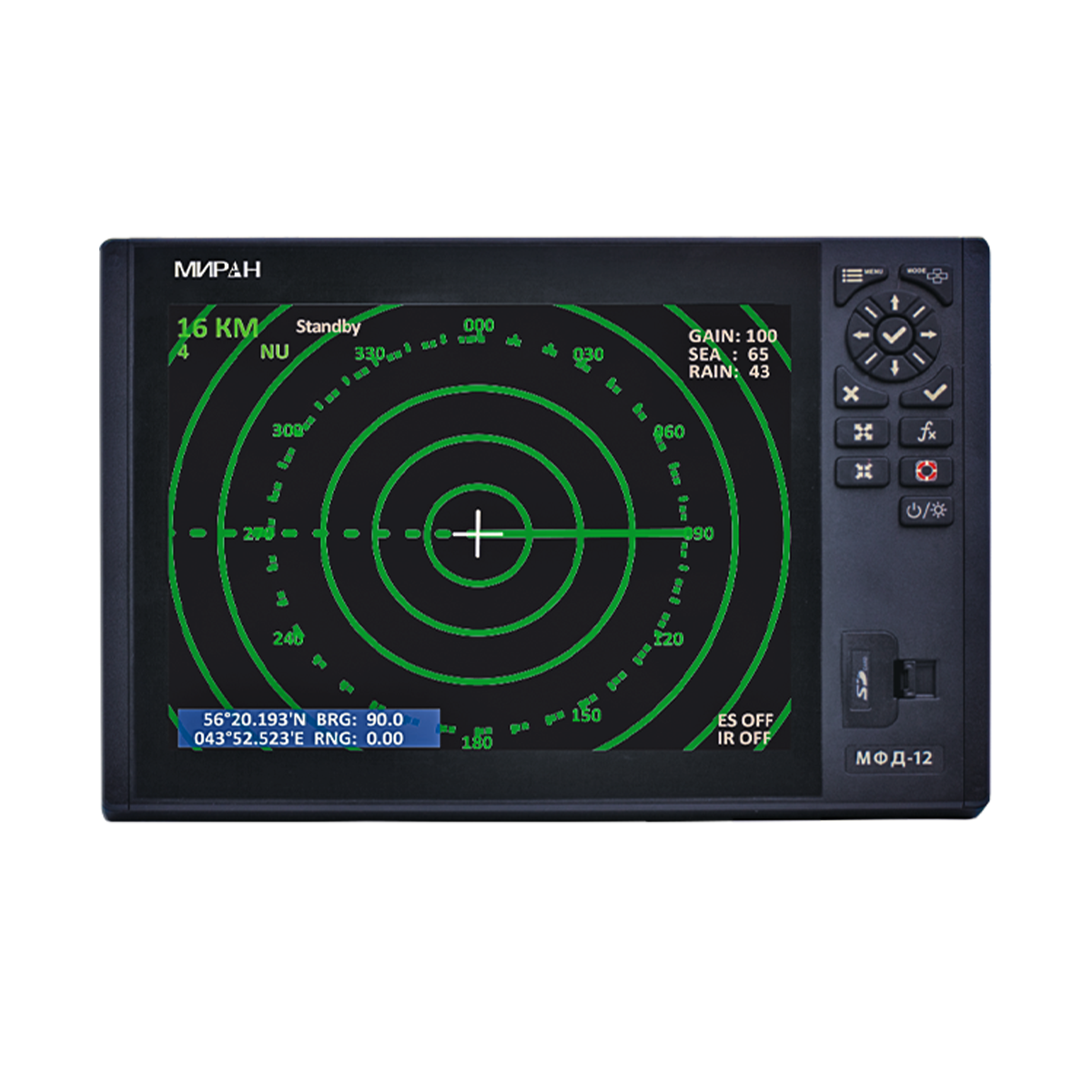

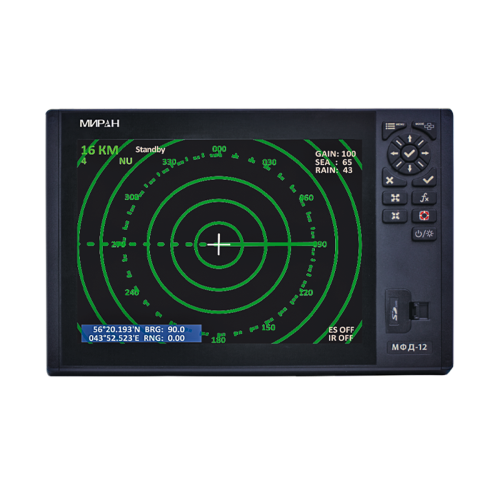

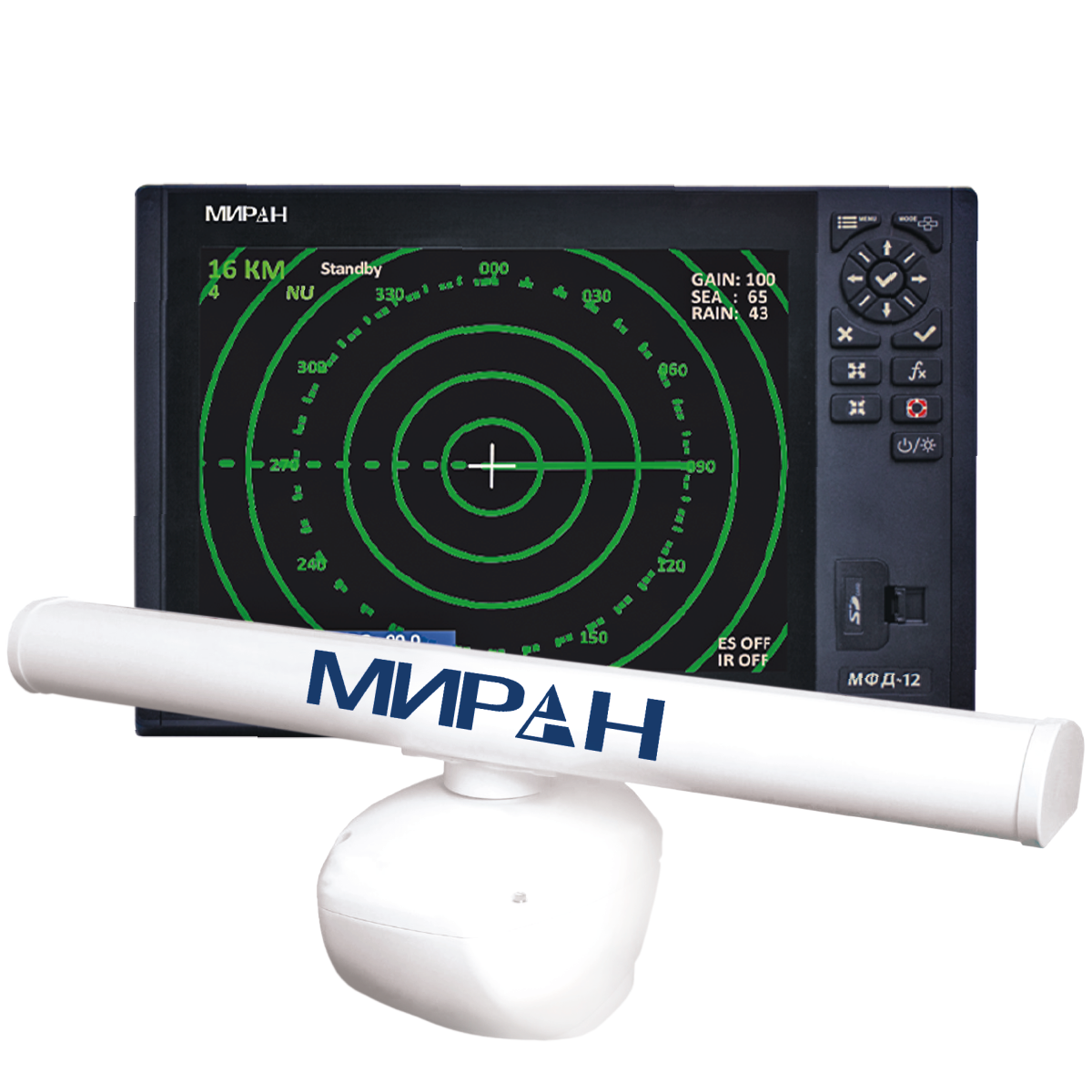

РЛС МФД-12-12 с радарной антенной АМ-12 – навигационное оборудование для обнаружения, сопровождения надводных, наземных объектов. Разработанная группой компанией «Маринэк» РЛС позволяет определять дальность, скорость, параметры целей, обеспечивать навигационную безопасность. РЛС МФД-12-12 устанавливается на судах внутреннего (вместимостью до 1600 регистровых тонн), смешанного (до 500 регистровых тонн) плавания.

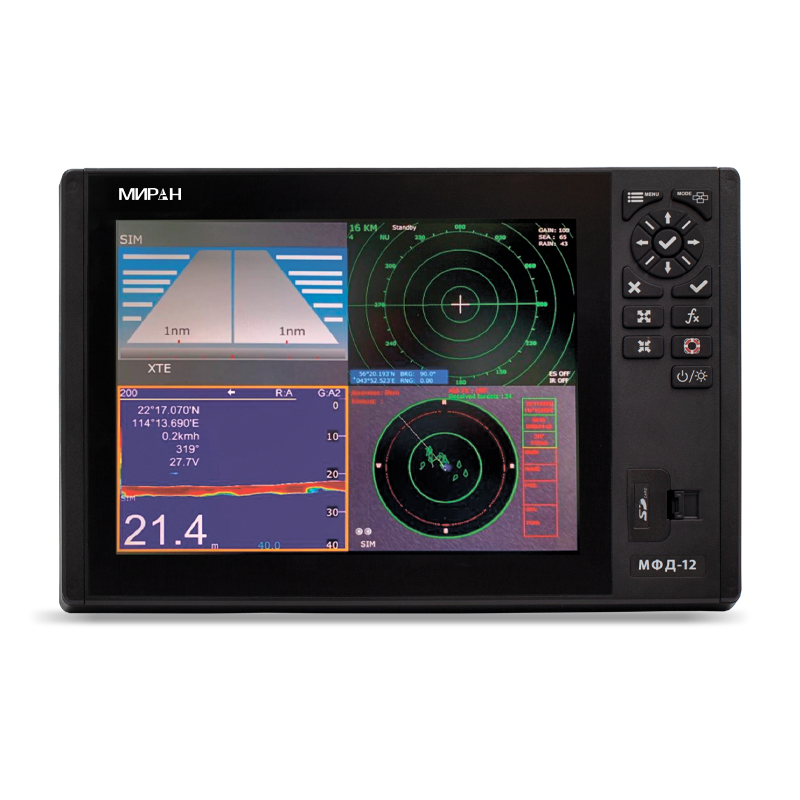

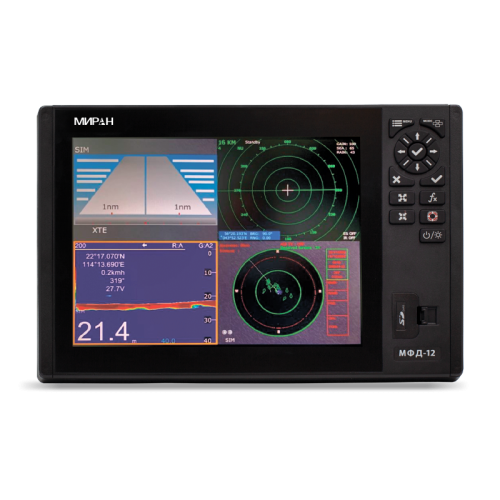

РЛС МФД-12-12 имеет сертификат Российского классификационного общества. В основной блок РЛС входят: многофункциональный дисплей МФД-12 с дополнительными функциями картплоттера, эхолота, ГНСС приемника, АИС В. Картплоттер РЛС поддерживает карты C-MAP Max, K-Chart Mapping System, Navionics+, отображает положение судна на карте.
С помощью встроенного в РЛС МФД-12-12 эхолота (требуется опционный датчик) с поддержкой широкого ассортимента трансдьюссеров фиксируются данные о рельефе дна, плотности, глубине, однородности. Модуль РЛС МИРАН АМ-12 – щелевая радарная антенна с диапазоном частот 9410 МГц+30 МГц. Способна работать в широком температурном диапазоне.
Сферы применения РЛС МФД-12-12
– Навигация. Радиолокационная станция определяет позицию, маршрут судна, препятствия, другие данные по пути следования.
– Безопасность судоходства. РЛС МФД-12-12 позволяет обнаруживать, идентифицировать другие суда, избегать столкновений, потенциально опасных ситуаций, контролировать движение судна.
– Измерение расстояния. Радиолокационная станция РЛС МИРАН МФД-12-12 отследит, рассчитает параметры, в том числе в сложных погодных условиях.
Причины купить РЛС МФД-12-12
– Сертификат РКО.
– Цветной жидкокристаллический цифровой дисплей.
– Степень защиты основного блока РЛС IP44, антенны - IP56.
– Широкий диапазон рабочих температур.
Основной блок
|
|
Габариты, мм
|
365*86*255 |
Вес, кг
|
Не более 4 кг |
Диагональ
|
12’’ (4:3) |
Система индикации
|
Цветной жидкокристаллический цифровой дисплей |
Разрешение, мм
|
1024*768 |
Напряжение питания, постоянный ток
|
10,5 – 30 В |
Потребляемая мощность, Вт
|
12 |
Диапазон, интервал диапазона и количество колец
|
0,125 (0.0625,2), 0,25 (0.125,2), 0,5 (0.125,4), 0,75 (0.25,3), 1 (0.25,4), 1,5 (0.25,6), 2 (0.5,4), 3 (0.5,6), 4 (1,4), 6 (1,6), 8 (2,4), 12 (2,6), 16 (4,4), 24 (4,6), 36 (6,6), 48 (8,6), 64 (16,4), 72 (12,6) мили/км |
Разрешение по направлению
|
В пределах 1° |
Разрешение по дальности
|
Не хуже 30 м |
Точность кольца дальности
|
0,9% либо используемая дальность либо 8 м |
Минимальная дальность
|
25 м |
Метки
|
Линия курса, Шкала направлений, Кольцо дальности, VRM, Индикатор настройки EBL, Курсор, Защитная зона, Метка севера (требуется ввод данных курса) |
Буквенно-цифровая индикация
|
Дальность, Интервал колец дальности, Длительность импульса, Подавление помех (IR), VRM, EBL, Режим ожидания (ST-BY), Сигнализация радара, Растяжение эхосигнала (ES), Дальность до курсора, Пеленг на курсор, Эхо-след (TRAIL), Время следования, Прошедшее время следования, Навигационные данные (требуется ввод данных), курс (HDG, требуется ввод данных курса) |
Вибрация:
|
1-12,5 Гц±1,6 мм |
Общая амплитуда вибрации
|
12.5-25 Гц ±0,38 мм; 25-30 Гц ±0,10 мм |
Средство Автоматической Радиолокационной Прокладки (САРП)
|
40 ручных целей либо 20 автоматических + 20 ручных |
Режимы отображения
|
По северу (NU), По путевой точке (WP), По курсу (CU), По стабилизированному курсу (HU) |
Диапазон рабочих температур
|
От – 10°С до + 55°С |
Степень защиты
|
IP44 |
Радарная антенна АМ-12
|
|
Габариты, мм
|
1250*435*440 |
Вес, кг
|
Не более 26 кг |
Излучатель
|
Щелевая волноводная решетка |
Частота
|
9410 МГц+30 МГц |
Выходная пиковая мощность
|
6,0 кВт (номинальная) |
Диапазон
|
Х |
Поляризация
|
Горизонтальная |
Ветровая нагрузка
|
Относительная скорость ветра 100 м/с |
Диапазон рабочих температур
|
От – 25°С до + 55°С |
Тип антенны
|
Щелевой, 1,2 м. |
Скорость вращения
|
24 об/мин |
Степень защиты
|
IP56 |
Класс излучения
|
P0N |
Дополнительный функционал
|
|
Базовая карта
|
Всемирная |
Приливы и отливы
|
Встроенные данные о приливах по всему миру |
Маршруты
|
Максимум 30, до 170 путевых точек на каждом |
Максимальное количество целей АИС на дисплее
|
700 |
Частота АИС
|
156,026 МГц - 162,025 МГц |
Приемник ГНСС
|
50 параллельных каналов; Использует до 50 спутников для вычисления, обновления местоположения |
Частота обновления данных приемника ГНСС
|
0,1 сек. либо 1 сек. |
Точность приемника ГНСС
|
3 метра (95%) без S/A |
Датчик эхолота ТБ/ТП-50/200
|
|
Габариты, мм
|
68*31 |
Вес, кг
|
Не более 1 кг (пластик), Не более 3 кг (бронза) |
Материал
|
Бронза/Пластик |
Частота излучения, Tx/Rx
|
50/200 кГц |
Мощность излучения
|
Номинальная - 300 Вт, Максимальная – 600 Вт |
Кабель
|
8 метров |
Степень защиты
|
IP68 |
Измерения глубины
|
От 0,4 до 300 метров, от 0,4 до 900 метров |
Датчик эхолота ТБ-1-50/200
|
|
Габариты, мм
|
118*38 |
Вес, кг
|
Не более 3 кг |
Мощность
|
1000 Вт |
Частота Tx/Rx
|
50/200 кГц |
Материал
|
Бронза |
Степень защиты
|
IP68 |
Измерение глубины
|
От 0,4 до 500 метров, от 0,4 до 1200 метров |
Датчик температуры «ДТ-1»
|
|
Диапазон рабочих температур
|
От – 50°С до + 50°С |
Степень защиты
|
IP68 |
Отечественный производитель
|
Да |
В наличии / Под заказ
|
Да |
Комплектация РЛС МИРАН МФД-12-12
Основной блок – «МИРАН МФД-12-12», шт. |
1 |
Радарная антенна «АМ-12» 1,2 метра, шт. |
1 |
Плата АИС, 20 целей, шт. |
1 |
Плата АТА, 40 целей, шт. |
1 |
Монтажный комплект, шт. |
1 |
Комплект ЗИП, шт. |
1 |
Инструкция, шт. |
1 |
Сертификат РКО, шт. |
1 |
Дополнительные опции
Датчик эхолота, «ТБ/ТП-50/200», шт. |
1 |
Датчик эхолота «ТБ-1-50/200», шт. |
1 |
Датчик температуры «ДТ-1», шт. |
1 |
Антенна ГНСС «ГНСС-10», с кабелем 10 метров, шт. |
1 |
Роутер «МИРАН МФДР», шт. |
1 |
